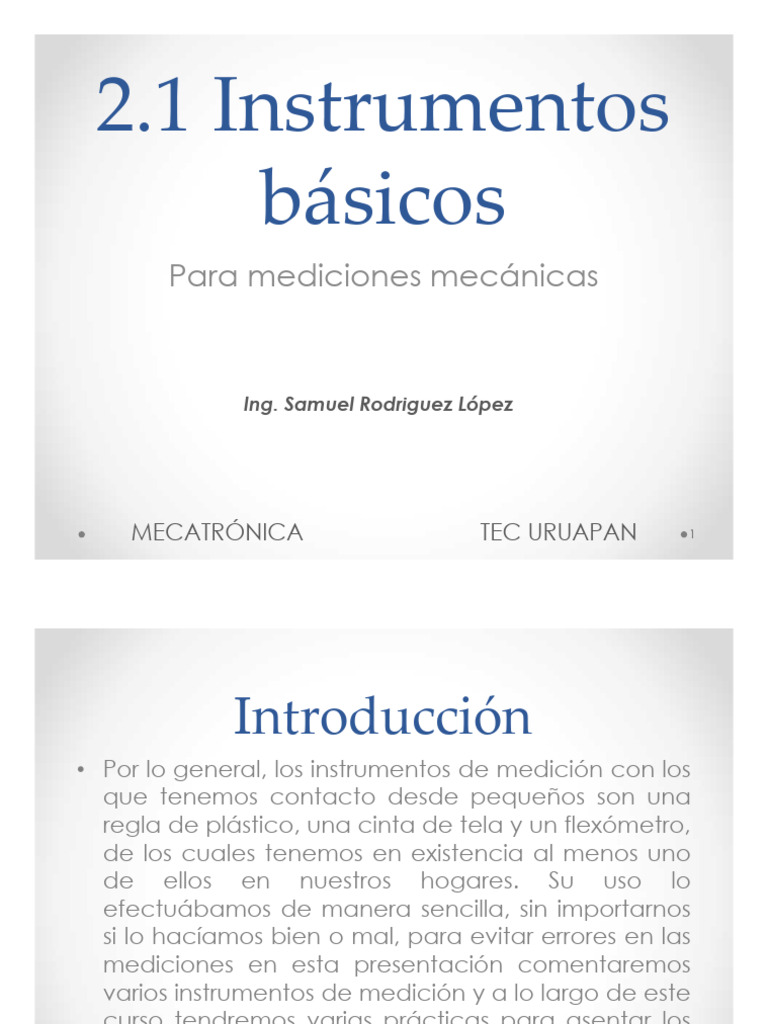

2.

1 Instrumentos
básicos
Para mediciones mecánicas

Ing. Samuel Rodriguez López

MECATRÓNICA TEC URUAPAN 1

 Introducción
• Por lo general, los instrumentos de medición con los
que tenemos contacto desde pequeños son una
regla de plástico, una cinta de tela y un flexómetro,
de los cuales tenemos en existencia al menos uno
de ellos en nuestros hogares. Su uso lo
efectuábamos de manera sencilla, sin importarnos
si lo hacíamos bien o mal, para evitar errores en las
mediciones en esta presentación comentaremos
varios instrumentos de medición y a lo largo de este
curso tendremos varias prácticas para asentar los
conocimientos adquiridos en clases.
 Regla metálica
• La herramienta de medición más común en un
taller mecánico, es una regla de acero. Se emplea
cuando se necesita de medidas rápidas y que no
es necesario un alto grado de exactitud.

• Sus graduaciones son muy diversas y dependen del

gusto y habilidad de quien las usa.
Las divisiones entre cada
unidad son muy variables, en
el sistema métrico son de
hasta 0.5 mm, y en el sistema
inglés van desde 1/64, 1/32,
1/16, 1/8, ¼, ½ y hasta 1 in.
9/23/2015 6
 Flexómetros
• Se usan de manera similar a la regla metálica,
aunque en ocasiones se necesitan de dos personas
para poder efectuar la medición.
• Sus tamaños comerciales varían entre 1, 3, 5, 8 y 10
metros.
• El grueso de la cinta varía dependiendo de su
longitud.
 Cintas flexibles
• Están hechas generalmente de fibra de vidrio, y sus
longitudes van de los 20 metros en adelante.
• Para su correcto uso, es necesario que la utilicen
entre dos personas, ya que no siempre sus extremos
se pueden mantener fijos.
 Compás
• Son uno de los instrumentos más antiguos de
comparación entre superficies. Se usan
conjuntamente con la regla o flexómetro.
• Su uso requiere habilidad y no es posible lograr
gran exactitud.
• En algunos casos solo se utilizan para realizar trazos
antes de maquinar las piezas.
interiores exteriores trazos
 Lainas
• Son láminas delgadas, que tienen marcado su
espesor, y se utilizan para medir pequeñas
aberturas o ranuras. Vienen generalmente en
juegos, los cuales se encuentran unidos por un
tornillo que las atraviesa a todas.
• Los espesores van desde 0.03 a 0.2 mm ó 0.0015 a
0.025 in.
 Patrones de radios
• Consisten en una serie de láminas que tienen sus
radios marcados en diferentes partes de la misma,
puede ser cóncavo o convexo.
• Se puede usar en superficies interiores y exteriores.
• Su lectura depende de la lámina que mejor ajuste
al radio deseado.
 Cuenta hilos
• Consisten en una serie de láminas, que se
mantienen juntas mediante un tornillo en su
extremo, mientras que el otro extremo tiene
salientes que corresponden a la forma de rosca de
varios pasos (hilos por pulgada).
• Los valores se indican en cada lámina.
• Se colocan diferentes láminas sobre la rosca en
cuestión y la que mejor asiente es la que nos
indicará su paso.
Calibrador para alambres,
brocas y láminas.
• Su uso es sumamente sencillo, ya que se basa en el
principio de pasa-no pasa.
• En el cuerpo de un calibrador hay muchas
mediciones posibles.
• Se usan principalmente de metal, ya que su
manejo es mas seguro, durable y confiable.
 Calibres telescópicos
• Sirven para la medición de diámetros o ranuras
relativamente grandes.
• Están hechos de aluminio.
• Su uso es muy sencillo.
• No cuentan con un valor fijo, sino que se usan para
un rango de valores muy específico.
9/23/2015 26
 Calibres para agujeros
pequeños
• Están diseñados para medir agujeros y ranuras
pequeñas.
• Se requiere del uso de un vernier o un micrómetro
para la lectura de sus puntas.
• Están hechos de aluminio.

9/23/2015 27
9/23/2015 29
 Gramil
• Se utiliza para trazar líneas paralelas a una
superficie.
• Se puede colocar también un instrumento de
medición de carátula en él.
• Transfiere mediciones o centra piezas.
 Goniómetro
• Cuando se desea medir con mayor exactitud, el
ángulo entre dos superficies, se utiliza el
goniómetro.

• También se utiliza para copiar un ángulo deseado

de una a otra pieza.
 Patrones angulares
• Se utilizan cuando es necesario posicionar una
pieza en determinado ángulo para inspeccionarla.
• Tiene similitud con los bloques patrón.
• Los hay con incrementos de 1⁰, 1’ y 1’’.
 Regla de senos
• Es muy útil para la medición de ángulos, sobre todo
cuando solo contamos con una superficie
horizontal como referencia, y consiste básicamente
en obtener los ángulos mediante funciones
trigonométricas.

9/23/2015 38
