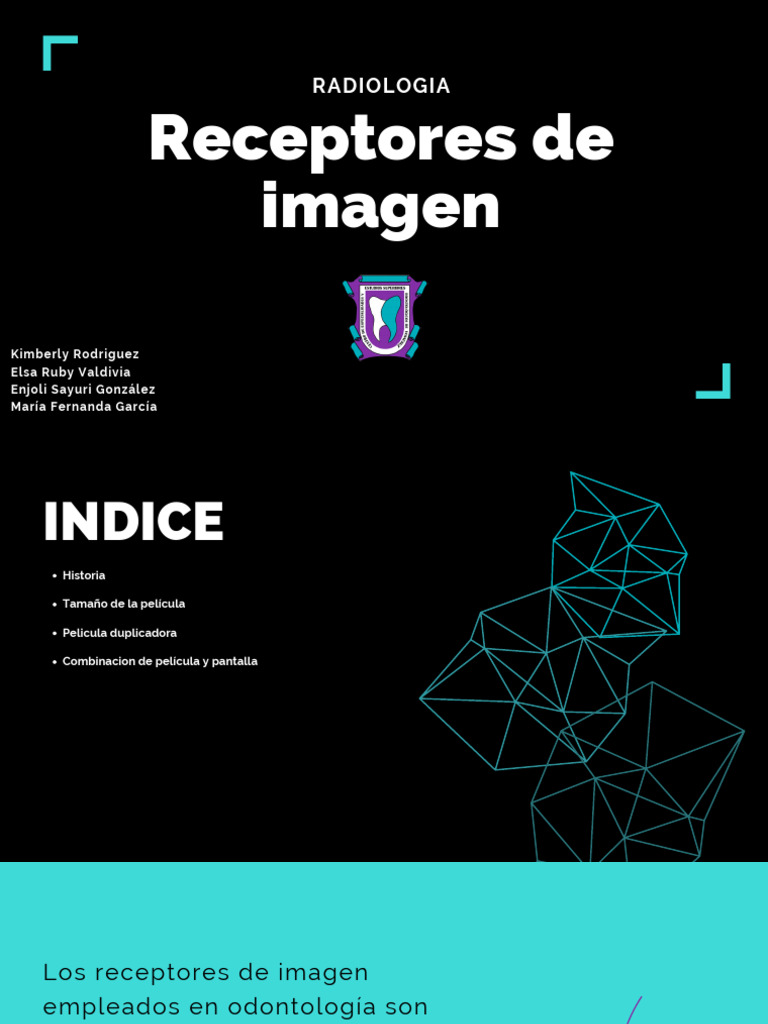

RADIOLOGIA

Receptores de
imagen

Kimberly Rodriguez
Elsa Ruby Valdivia
Enjoli Sayuri González
María Fernanda García
INDICE
Historia

Tamaño de la película

Pelicula duplicadora

Combinacion de película y pantalla

Los receptores de imagen
empleados en odontología son
película, combinaciones de película
y pantalla y los sensores
electrónicos empleados en
imagenologia digital y tomógrafia
computarizada.
Historia
1896-1913
El paquete de rayos X consistia en
placas fotograficas de vidrio o pelicula
cortados en trozos y envueltos a mano
en papel negro o dique de caucho
1923
kodak produjo paquetes
de película dental con dos
velocidades: regular y
exaalt.
1913: 1921
la eastman kodak company salió al mercado el primer
lanzó al mercado la paquete hecho a máquina
primera película de rayos
preempacada
1925
se lanzó la película con doble capa de ACTUALIDAD
emulsión, lo cual redujo en gran medida
se utilizan exposiciones en
la cantidad de exposición necesaria
la vecindad de 1/10 de
debido al uso más eficiente de la
segundo.
radiación .
TAMAÑO

de La película
Los paquetes de película intratables se
expanden en 5 tamaños básicos:
Tamaño infantil (#0)
Película anterior estrecha (#1)
Tamaño adulto (#2)
Paquetes de películas oclusales (#4)
Películas de aletas movibles largas
preformadas (#3)
 Características:
- Herméticos a la luz
- Resistentes a la infiltración de saliva
- Cierto grado de flexibilidad
- Fáciles de abrir en la oscuridad

El paquete de película de rayos X dental tiene una envoltura externa de un material de

tipo plástico. Dentro de la envoltura está la película de rayos X, cubierta por papel negro,
y una hoja de plomo posterior. Esta última se coloca en el lado de la película opuesto al
tubo de rayos X a fin de absorber cualquier radiación directa o dispersa secundaria y
prevenir que éstas afecten al paciente o nublen la imagen en la película.
 Un paquete de película puede contener una o dos piezas de ésta. El llamado paquete de doble
película requiere un tiempo de exposición ligeramente mayor que el de película sencilla. En algunos
consultorios dentales se prefieren los paquetes dobles para obtener películas duplicadas.

La película tiene además un botón o punto.

Se trata de una pequeña área convexa-
cóncava que indica cuál lado de la película se
colocó del lado del tubo, y ayuda a orientar
la película revelada en su montura.
La película de rayos X consta de una película base de acetato de celulosa transparente que se
recubre de una emulsión de gránulos de halogenuro de plata (por lo Moderno Fotocopiar sin
autorización es común bromuro de plata) suspendidos en una capa de gelatina

La emulsión con su recubrimiento protector se fija a la

base de acetato por medio de un adhesivo.
La emulsión es sensible a rayos X, luz visible y
electricidad estática.
La película base se cubre por ambos lados, y por tanto
se habla de una emulsión doble.
 La película base se cubre por ambos lados, y por tanto se habla de una emulsión
doble.
Se utiliza menos radiación que con las películas antiguas, que tenían emulsión en un
solo lado.
 Sensibilidad (velocidad)
El tamaño de los cristales de Ésta a su vez determina la
halogenuro de plata, el espesor
cantidad de radiación que se
de la emulsión y la presencia de
pigmentos radiosensibles requiere durante cierto
especiales determinan la tiempo (mAs) para producir
velocidad o sensibilidad de la una imagen en la película.
película.
Las películas más sensibles requieren de menos mAs, y se dice que tienen mayor
velocidad; son las películas rápidas.
Las películas que requieren más mAs son menos sensibles a la radiación y se les
llama películas lentas.
El tamaño de los cristales de bromuro de plata es el principal factor
determinante de la velocidad de la película a mayor tamaño de cristal, mayor
velocidad de la película.
La sensibilidad de la película se compara (y expresa) por medio de una curva
característica.
la curva expresa la relación entre la exposición de la película a la radiación y la
densidad resultante.
 La curva expresa la relación
entre exposición de la película
a la radiación y la densidad
resultante.
 Contraste de la película

El contraste de la película es la característica de la película de rayos X

que le permite reflejar diferencias en el contraste del objeto. .

El contraste suele expresarse como la pendiente de la línea

en la parte de utilidad diagnóstica de la curva característica
 Definición o detalle de la película
La definición o detalle de una película también depende del tamaño de
los cristales de bromuro de plata.

los cristales grandes: permiten un menor tiempo de exposición Y

producen mejor definición comparados con los cristales más pequeños,
que son más lentos.
 Niebla de la película
La niebla se produce en la película de rayos X cuando toda la radiografía o parte de ella es oscurecida por fuentes distintas del haz
primario de radiación a las cuales se expuso la película. La niebla degrada la imagen diagnóstica, y el uso de un programa de aseguramiento
de calidad debe minimizar sus efectos perjudiciales. Entre las fuentes de niebla pueden incluirse las siguientes:

La niebla por radiación dispersa resulta de radiación

que incide en la película desde fuentes distintas de la
La niebla química resulta de
exposición intencional al haz primario. Son ejemplos la
proporción incorrecta o agotamiento
dispersión desde el paciente o el almacenamiento
de las soluciones de procesamiento incorrecto de las peli-culas antes o después de la
exposición
La niebla lumínica resulta de exposición no
intencional a filtraciones de luz e iluminación
de seguridad incorrecta a la cual la emulsión
de la película es sensi-ble, ya sea antes del
procesamiento o durante éste
 PELÍCULA
DUPLICADORA
 Película duplicadora
El uso de la película radiográfica con duplicado satisface las solicitudes de
radiografías y permite mantener la integridad de los registros del
consultorio.
Las radiografías nunca deben salir del consultorio dental a menos que exista
un duplicado.
La duplicación de las radiografías es un
proceso relativamente fácil que solo requiere
unas pocas adiciones al equipo normal del
cuarto oscuro, a saber, película duplicadora,
sujetadores de película de tamaño adecuado,
una fuente de luz (ultravioleta de preferencia)
y un marco para impresión fotográfica .
También existen en el comercio dispositivos
duplicadores para todos los tamaños de
película.
La película duplicadora radiográfica es fácil de obtener de distribuidores
de material dental. Se expende en láminas de 20 X 25 cm o 12.5 X 30 cm y
en tamaño periapical envuelta de manera individual. Sólo un lado de la
película tiene emulsión fotográfica duplicadora, por lo que debe tenerse
cuidado de identificar el lado de la emulsión cuando se coloque la
película. A la luz de seguridad el lado de la emulsión se ve opaco en
comparación con el lado opuesto, brillante.
 La película duplicadora tiene emulsión positiva directa; por tanto, si se
requiere mayor densidad de película (película más oscura), el tiempo de
exposición se reduce. A la inversa, si se desea menor densidad de película
(película más clara), el tiempo de exposición se eleva. Esto es lo opuesto a
los requerimientos de tiempo de exposición de la película dental a los rayos
X. La clave para recordar este hecho es pensar en lo opuesto de lo que se
haría normalmente.
Las películas de duplicación no tienen un punto de orien-tación, como
las películas intraorales estándares, de modo que debe hacérseles las
marcas "derecha" e "izquierda".
Cuando la duplicación se realiza en el cuarto oscuro, puede filtrarse algo
de luz blanca desde el duplicador y afectar la película expuesta antes de
que se le coloque en las soluciones. Debe tenerse cuidado cuando el
procesamiento de la película y la duplicación se realizan al mismo tiempo.
 Procedimiento
Bajo la luz de seguridad las radiografías por duplicar se colocan en estrecho contac con el lado
de la emulsión de la película duplicadora, dispuestas de tal modo que la luz incida en el original
o que la parte elevada del punto de montaje sea la primera en recibir la luz de la fuente.

La intensidad
Las películas se de la luz puede
exponen a la luz variar,
por unos 6 a 8 dependiendo
seg. del dispositivo
usado
 deben hacerse Una radiografia
exposiciones de prueba original puede
para estandarizar copiarse un
tiempo y distancias número ilimitado
desde la fuente de luz. de veces.

la película duplicadora se
procesa del mismo modo
que las radiografías, con
técnica manual o
automática
COMBINACIÓN DE

Película y
pantalla
 En odontología algunas El sistema de visualización
proyecciones extraorales se empleado en la radiografía
tomaban con película sola . extra oral, es un sistema
película y pantalla.
 PELICULA EXTRAORAL

12.5 x 17.5 cm y 20 x 25 cm

TAMAÑO PANORAMICO
12.5 x 30 cm y 15 x 30 cm
 PANTALLAS
PANTALLAS
INTENSIFICADORAS
INTENSIFICADORAS
Chasis de metal y plástico empleados en
radiografía extraoral y Panorámic as contienen
pantallas intensificadoras.

Las pantallas intensificadoras flexibles y

removibles, se montan en el interior del frente
y el dorso del chasis, rígido.

Pantallas intensificadoras
varían en su velocidad o
tiempo de exposición,al igual
que la película .
 Tipo más común de sustancias
fosforescentes
TUNSTATO DE
CALCIO
Produce luz azul

TUNSTATO DE
CALCIO

Estos producen luz

verde.
