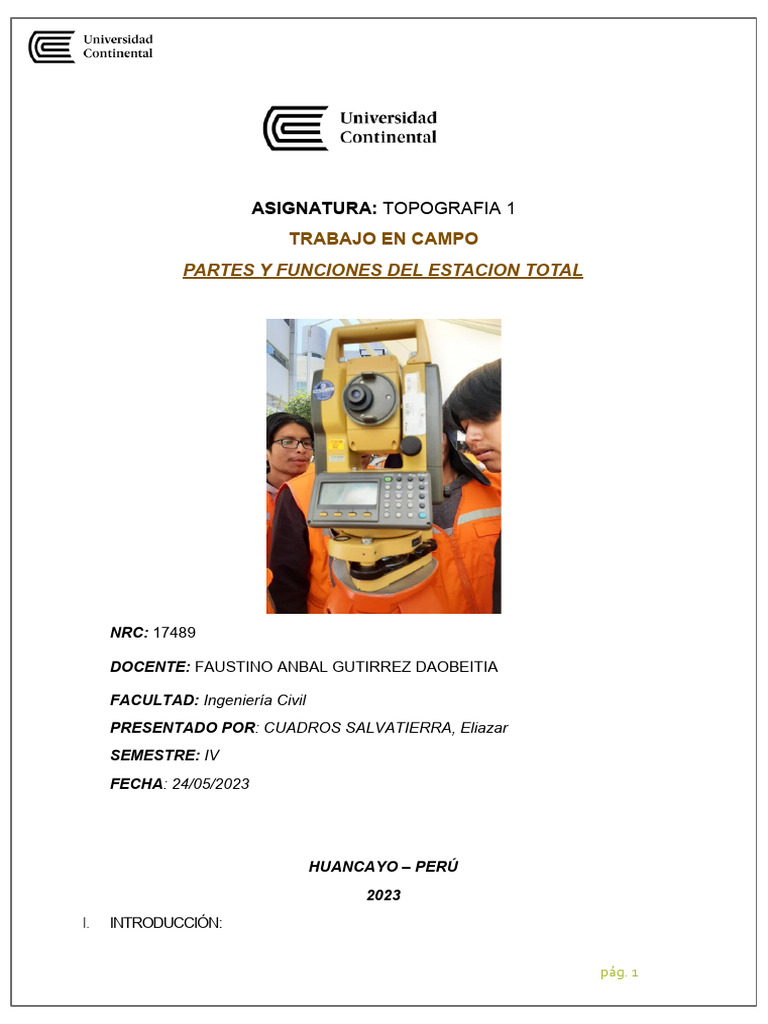

ASIGNATURA: TOPOGRAFIA 1

TRABAJO EN CAMPO
PARTES Y FUNCIONES DEL ESTACION TOTAL

NRC: 17489

DOCENTE: FAUSTINO ANBAL GUTIRREZ DAOBEITIA

FACULTAD: Ingeniería Civil

PRESENTADO POR: CUADROS SALVATIERRA, Eliazar
SEMESTRE: IV
FECHA: 24/05/2023

HUANCAYO – PERÚ
2023
I. INTRODUCCIÓN:

pág. 1
 La estación total tiene la capacidad de medir ángulos, distancias y niveles, lo
cual requería previamente de diversos instrumentos. Estos teodolitos
electroópticos hace tiempo que son una realidad técnica accesible desde el
punto de vista económico.

Su precisión, facilidad de uso y la posibilidad de almacenar la información para

descargarla después en programas de CAD ha hecho que desplacen a los
teodolitos, que actualmente están en desuso. Por otra parte, desde hace ya
varios años las estaciones totales se están viendo desplazadas por el GPS en
trabajos topográficos. La Estación Total surge para reemplazar el instrumento
conocido como Teodolito en la Topografía, pero además integra en si misma
otros instrumentos de gran utilidad para medición de distancias y una
computadora para los cálculos necesarios con memoria interna para el
almacenamiento de datos. Un levantamiento topográfico en el campo con
equipo topográfico conocido como Estación Total ha destacado como la mejor
opción cuando se pretende atacar tres enfoques: calidad, precisión y
eficiencia, teniendo como única limitante el costo económico.

II. ASPECTO TEORICO

A. DEFINICION
Se denomina estación total a un aparato electroóptico utilizado en
topografía, cuyo funcionamiento se apoya en la tecnología electrónica.
Consiste en la incorporación de un distanciómetro y un microprocesador
a un teodolito electrónico.
Algunas de las características que incorpora, y con las cuales no cuentan
los teodolitos, son una pantalla alfanumérica de cristal líquido (LCD), leds
de avisos, iluminación independiente de la luz solar, calculadora,
distanciómetro, trackeador (seguidor de trayectoria) y en formato
electrónico, lo cual permite utilizarla posteriormente en ordenadores
personales. Vienen provistas de diversos programas sencillos que
permiten, entre otras capacidades, el cálculo de coordenadas en campo,
replanteo de puntos de manera sencilla y eficaz y cálculo de acimuts y
distancias.

B. OBJETIVO:
 Familiarizarse con la estación total sus partes, manejo y uso para realizar
un levantamiento topográfico eficaz.
 Saber usar el GPS.
 Saber usar la brújula

III. DESARROLLO

pág. 2
A. DESCRIPCIÓN DE LOS PARTES DEL TEODOLITO
 Niveles: El nivel es un pequeño tubo cerrado que contiene una
mezcla de alcohol y éter; una burbuja de aire, la tangente a la
burbuja de aire será un plano horizontal. Se puede trabajar con los
niveles descorregidos.
 Precisión: Depende del tipo de Teodolito que se utilice. Existen
desde los antiguos que varían entre el minuto y medio minuto, los
modernos que tienen una precisión de entre 10", 6", 1" y hasta 0.1".
 Nivel esférico: Caja cilíndrica tapada por un casquete esférico.
Cuanto menor sea el radio de curvatura menos sensible serán; sirven
para obtener de forma rápida el plano horizontal. Estos niveles tienen
en el centro un círculo, hay que colocar la burbuja dentro del círculo
para hallar un plano horizontal bastante aproximado. Tienen
menor precisión que los niveles tóricos, su precisión está en 1´ como
máximo, aunque lo normal es 10´ o 12´.
 Nivel tórico: Si está descorregido nos impide medir. Hay que calarlo
con los tornillos que lleva el aparato. Para corregir el nivel hay que
bajarlo un ángulo determinado y después estando en el plano
horizontal con los tornillos se nivela el ángulo que hemos
determinado. Se puede trabajar descorregido, pero hay que cambiar
la constante que nos da el fabricante. Para trabajar descorregido
necesitamos un plano paralelo. Para medir hacia el norte geográfico
(medimos acimutes, si no tenemos orientaciones) utilizamos el
movimiento general y el movimiento particular. Sirven para orientar el
aparato y si conocemos el acimutal sabremos las direcciones
medidas respecto al norte.
 Plomada: Se utiliza para que el teodolito esté en el mismo vertical
que el punto del suelo.
 Plomada de gravedad: Bastante incomodidad en su manejo se hace
poco precisa sobre todo los días de viento. Era el método utilizado
antes aparecer la plomada óptica.
 Plomada óptica: es la que llevan hoy en día los teodolitos, por
el ocular vemos el suelo y así ponemos el aparato en el mismo
vertical que el punto buscado.
 Limbos: Discos graduados que nos permiten determinar ángulos.
Están divididos de 0 a 360 grados sexagesimales, o de 0 a
400 grados centesimales. En los limbos verticales podemos ver
diversas graduaciones (limbos cenitales). Los limbos son discos
graduados, tanto verticales como horizontales. Los teodolitos miden
en graduación normal (sentido dextrógiro) o graduación anormal
(sentido levógiro o contrario a las agujas del reloj). Se miden ángulos

pág. 3
 cenitales (distancia cenital), ángulos de pendiente (altura de
horizonte) y ángulos radiales.
 Nonius: Mecanismo que nos permite aumentar o disminuir la
precisión de un limbo. Dividimos las n - 1 divisiones del limbo entre
las n divisiones del nonio. La sensibilidad del nonio es la diferencia
entre la magnitud del limbo y la magnitud del nonio.
 Micrómetro: Mecanismo óptico que permite hacer la función de los
nonios, pero de forma que se ve una serie de graduaciones y un rayo
óptico mediante mecanismos, esto aumenta la precisión.

B. DESCRIPCIÓN DE LOS PARTES DEL GPS

Hoy en día, el GPS es parte vital de las actividades topográficas y cartográficas
en todo el mundo. Cuando lo utilizan profesionales cualificados, el GPS
proporciona datos topográficos y cartográficos de la más alta precisión

pág. 4
C. PROCESO DE SU INSTALACION EN EL CAMPO DE LA ESTACION
TOTAL

Se instaló el trípode sobre la superficie del terreno, primero se desajusta los

tornillos, de las tres patas, ubicadas en la parte inferior del trípode; se fijó cada
una de las patas, luego se ajusta las patas y se fija en el terreno presionándolo
con el pie. Luego de la instalación del trípode se procedió al reconocimiento e
identificación de cada una de sus partes y la función que desarrollan dichas
partes del instrumento.
Procedimiento:
 Se coloca los tres tornillos nivelantes a una misma altura.
 Se atornilla el instrumento sobre el plato del trípode, luego se clavará
una de las tres patas del trípode en lo posible que estas tres patas
formen un triángulo equilátero cuyo centro sea la estaca.
 Cogiendo con ambas manos las dos patas que no han sido clavas y
observando por la plomada óptica, se realiza la coincidencia del punto
topográfico (estaca) con el centro de la plomada óptica, momento en el
cual se colocara sobre el terreno las patas que se las tiene
suspendidas.
 Se nivela el nivel circular subiendo o bajando las patas del trípode.

 Se nivela el nivel tubular usando los tornillos nivelantes del

instrumento del siguiente modo:

pág. 5
  Se coloca el instrumento de tal manera que el eje del nivel tubular
quede paralelo al eje que formaran dos tornillos nivelantes
cualesquiera.
 Haciendo girar estos dos tornillos hacia adentro o afuera se nivelara el
nivel tubular.
 Luego se gira la estación total 90°(a la derecha o a la izquierda) y se
nivela nuevamente el nivel tubular con el tornillo que no se ha movido
anteriormente.
 Las operaciones anteriormente descritas serán repetidas cuantas
veces sea necesaria hasta conseguir que el instrumento este bien
nivelado.
 Se mira nuevamente por la plomada óptica para verificar si el centro
de la estación coincide con el centro de la plomada óptica en el caso
de no coincidir se aflojará el tornillo de sujeción del trípode y se lo
correrá el instrumento hasta que exista nuevamente la coincidencia del
centro de la estación con el centro de la plomada óptica para luego
nivelar nuevamente el nivel tubular.
 Si se verifica la coincidencia y estando el teodolito perfectamente
nivelado se puede decir que el instrumento ha sido colocado en
estación.

D. DESCRIPCION Y DATOS DEL TRABAJO

Ya instalado la estación total y totalmente nivelada procedemos a orientarnos.
Primero, sacamos las coordenadas del punto conocido, ya teniendo procedemos a
manipular la estación total.
Segundo. Orientamos al norte magnético con la ayuda de la brújula, luego
ponemos un clavo en el punto norte magnético y también sacamos sus
coordenadas.
Tercero. Pulsamos menú, después crear nuevo archivo, para orientarnos
insertamos los datos de la estación y la altura del instrumento, asimismo también
ponemos del NM y su altura de prisma y visamos.
Ya orientado precedemos hacer el levantamiento topográfico de la vereda.

pág. 6
E. MATERIALES Y EQUIPO:

ESTACION TOTAL
Trípode

Prisma topográfico GPS GARMIN

pág. 7
 BRUJULA
V. CONCLUSIONES

En conclusión, podemos aprender sus partes y sus funciones del instrumento

de la estación total y el GPS, asimismo a proceder a nivelar e instalar de la
estación total, como también a saber que tan importe es la estación total en el
mundo de la ingeniería en la polimetría para casar su perfil longitudinal y curvas
de nivel.

VI. REFERENCIAS BIBLIOGRAFICAS

TOPO SERVIS (2010) Todo lo que necesitas saber de una estación total.
chromeextension://efaidnbmnnnibpcajpcglclefindmkaj/https://publicaciones.uniri
oja.es/catalogo/online/topografia.pdf

GEOBAX. (2018). Partes de una estación total. https://geobax.com/estacion-

total/partes-de-una-estacion-total/
