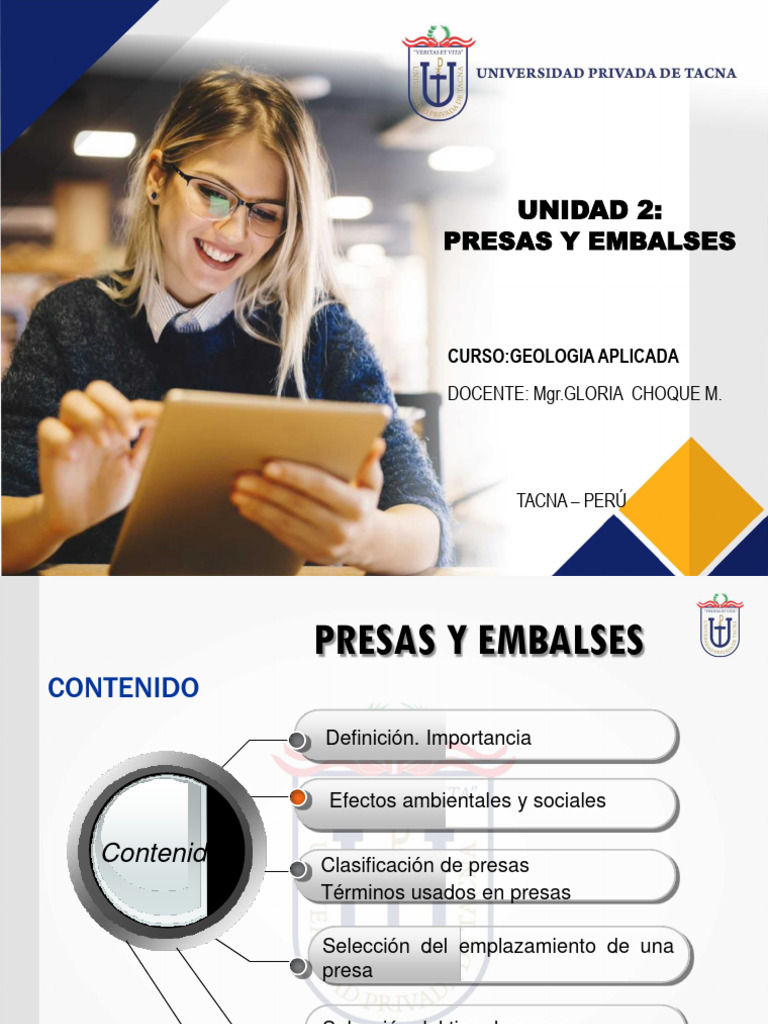

PRESAS Y EMBALSES
CURSO:GEOLOGIA APLICADA
DOCENTE: Mgr.GLORIA CHOQUE M.
TACNA – PERÚ
PRESAS Y EMBALSES
CONTENIDO
Definición. Importancia
No hay actividad, por útil que sea, sin efectos negativos, toda actividad
entraña un riesgo. Una actividad debe juzgarse por el conjunto de sus
consecuencias y decidir a la vista del balance.
Como toda obra, las presas producen una modificación del medio
natural:
• Excavaciones,
• instalaciones,
• la misma presa,
• inundación del valle aguas arriba y
• el cambio de régimen del río aguas abajo son los efectos más
importantes.
Ejemplo 1:
• Se construyen con tierra o bien con una mezcla de tierra y rocas. Los
ingenieros eligen generalmente construir este tipo de presas en los
emplazamientos dotados de una gran calidad de tierra y de rocas
fácilmente disponibles.
• Estas presas representan alrededor del 75% de la totalidad de las presas
en el mundo.
• Algunas presas no se componen más que de tierra y se las llama presas
de tierra; otras, se construyen con rocas, son las llamadas presas de
enrocado. Numerosas presas de materiales sueltos se construyen
mezclando conjuntamente tierra y rocas y son las llamadas presas
mixtas.
• Están constituidas por terraplenes de tierra y/o roca con un núcleo
impermeable para controlar las filtraciones. Éste usualmente
consiste de material arcilloso
• Estas presas se construyen donde el material infrayacente o rocas son
débiles para soportar una presa de materiales cementados o donde las
rocas competentes adecuadas están a gran profundidad.
Presas de tierra
• Presa de materiales sueltos construida con más del 50% de tierra
compactada.
• Están constituidas por limo arenoso, arcilla o lutita compactada.
• Se pueden construir en valles anchos o angostos.
• Pueden construirse sobre materiales de resistencia variable, desde
competentes (granito, caliza) hasta incompetentes (gravas, arenas,
loess).
Presas de enrocamiento
• Presa de materiales sueltos de cuyo volumen total más del 50% está
compuesto de bloques compactados o vertidos de rocas,
fragmentos rocosos o de roca de cantera de dimensiones
generalmente superior a 10 cm.
Presas mixtas
• Vaso de almacenamiento
Es el área inundada por las aguas
acumuladas a partir de la presa y
hacia aguas arriba. Es la parte del
valle que, inundándose, contiene el
agua embalsada.
• Embalse
Es el volumen de agua que queda
retenido por la presa
• Boquilla o cerrada
Estrechamiento a partir del cual se inicia el vaso o sitio estrecho en el
curso de un río o arroyo en terreno montañoso o de relieve moderado,
cuyo perfil tiene forma de V o U. Punto concreto donde se construye la
presa.
• Los paramentos, caras o taludes: Son las 2 superficies más o
menos verticales principales que limitan el cuerpo de la presa, el
interior o de aguas arriba, que está en contacto con el agua, y el
exterior o de aguas abajo.
• La coronación: Es la superficie que delimita la presa superiormente.
Coronación
Cimentación
Estribos: son los laterales del muro que
están en contacto con la cerrada contra la
que se apoya.
Estribos
Mini 1 a 10 1-2
Pequeño 10 a 100 2 a 20
Las solicitaciones que actúan sobre una presa son las siguientes:
• Peso propio
• Empuje hidrostático
• Presión de elevación
• Efectos térmicos
• Carga sísmica (Sismos)
• Empuje de sedimentos
• Presión del oleaje
• Empuje del hielo
A todas ellas hay que añadir las reacciones del terreno, que han de
equilibrarlas.
Presión del oleaje
Empuje hidrostático
Empuje de sedimentos
Peso propio
Carga sísmica
Presión de elevación
Peso Propio
• El peso de la presa y su cimiento es una fuerza
de resistencia importante, fuerza pasiva,
fundamental y permanente que colabora en la
estabilidad.
• El peso depende de la forma y dimensiones de
la presa y del peso especifico de los
materiales.
• La sección transversal de una presa puede ser
dividida en triángulos y rectángulos y los pesos
w1, w2, w3, etc., pueden ser calculados.
• Puede calcularse usando la siguiente ecuación:
W= γm *Volumen por unidad de longitud γm : peso específico de los
materiales de la presa
Empuje Hidrostático
• Es la fuerza activa fundamental en una presa, en una sección
transversal tiene dos componentes, horizontal y vertical, siendo la
horizontal la más importante en las presas de concreto y la vertical en
las presas de materiales sueltos.
• Es la presión del agua que actúa perpendicularmente en la cara aguas
arriba de la presa.
Lado aguas abajo
Lado aguas arriba
Presa
• La presión total en dirección horizontal, actúa sobre la cara aguas
arriba a una altura H / 3 desde el fondo. La presión del agua en la
presa se calcula de acuerdo con:
Dónde:
w: peso específico del agua. Por lo general, se toma como unidad.
H: altura hasta la que se almacena el agua en m
Lado aguas abajo
Lado aguas arriba
Presa
Presión de elevación
• Es una presión vertical hacia arriba creada
debido a la penetración del agua en el material
poroso en la base de la presa.
• Es la condición de mayor presión de agua
intersticial que la presión de sobrecarga de la
estructura. La presa almacena agua en el lado
corriente arriba del río.
Presión de
• Debido a este almacenamiento de agua, a cierta elevación
Presa
Dónde:
W= peso unitario del suelo
Presión de
elevación H = altura del agua,
B =ancho de la presa
P = presión de elevación
Efectos Térmicos
Dónde:
Coeficiente sísmico horizontal y vertical
Peso de la presa
Empuje de Sedimentos
Pw = 2whw2
Una vez determinada la ubicación más adecuada para el cierre del valle,
se procede a seleccionar el tipo de presa, donde se analizan
detalladamente los posibles tipos de presas, desde múltiples puntos de
vista, destacando el geológico.
Los factores a tener el cuenta en este análisis son los siguientes:
• Altura de la presa
• Geomorfología
• Disponibilidad de materiales de construcción
• Condiciones geológico-geotécnicas de la cimentación
• Ausencia de peligros geológicos activos.
Altura de la presa
• Los valles amplios solo admiten presas de poca altura, resultando las
presas de materiales sueltos las más económicas (siempre que se
disponga de materiales adecuados).
• Mientras, que en los valles estrechos o muy estrechos suelen
construirse presas altas, lo que favorece a las soluciones de presas
de gravedad.
Geomorfología (forma del valle)
• El valle en V: Presa de arco
• El valle en U: Presa de gravedad o terraplén
• El valle debe tener una garganta estrecha con suficientes áreas de
captación de aguas.
• La zona del vaso debe ser amplio y permitir el almacenamiento del
agua ( que el valle no sea muy encañonado).
• Las vertientes ( pendientes) del valle serán estables, cuando se llene el
embalse, lo mismo para los estribos de la presa.
Características de la cimentación
• La elección del tipo de presa depende en primer lugar de las
condiciones de cimentación.
• El terreno de cimentación debe ser firme y resistente para las
posibles fuerzas estáticas y dinámicas, que incluye los movimientos
sísmicos.
• Las rocas duras y fuertes conllevan a mejores diseños, por tanto, se
debe determinar a qué profundidad se encuentra.
• Los lugares impermeables asegura un mejor almacenamiento.
• La roca de cimentación deberá ser en lo posible de un solo tipo
geológico, para evitar variaciones en el valor del módulo de
elasticidad.
• La roca de cimentación y de los flancos no deben estar diaclasados
ni presentar fallamiento.
• Verificar la ausencia de karsticidad (no material calcáreo erosionado)
ni en el eje de la presa ni en las laderas.
Presas de materiales cementantes
• Estas presas exigen que las deformaciones en el macizo rocoso sean
compatibles con las del concreto; es decir, que no superen ciertos
niveles de deformación no soportables por la estructura de la presa, así
no es posible cimentar este tipo de presas en suelos o rocas
blandas.
• Deben cimentarse sobre macizos rocosos muy resistentes y de muy
baja permeabilidad, a fin de evitar asientos diferenciales y filtraciones y
subpresiones.
• Cuando se trate de una presa tipo arco, la topografía y la geología
estructural de la roca, en los estribos, tiene que ser, de todas manera,
favorable para la acomodación de los empujes y estabilidad del arco.
Presas de materiales sueltos
En general, cuando los macizos de cimentación son muy deformables o
de baja resistencia, la solución más adecuada es la construcción de una
presa de materiales sueltos.
escarpa
ESTANQUEIDAD DE EMBALSES
Una de las condiciones básicas que debe reunir un embalse es su
estanqueidad.
Los criterios generales para el análisis de la estanqueidad de un
embalse se basan en factores hidrogeológicos, litológicos y
estructurales, entre ellos se incluyen:
• Las rocas duras y poco fracturadas, son generalmente favorables
para la estanqueidad.
• Las rocas sedimentarias de alto contenido en arcilla (margas,
lutitas, etc.) son muy favorables
• Las rocas sedimentarias fracturadas, exceptuando las muy
porosas, son igualmente favorables, ya que se supone que la
transmisividad se efectúa a través de fracturas y éstas se cierran con
la profundidad.
• Las estructuras geológicas, como los pliegues pueden condicionar el
flujo hacia el interior o exterior del embalse, por lo que deben
analizarse detalladamente, así como su relación con las fallas y
discontinuidades asociadas a dichos pliegues.
ZONA DE EMBALSE
