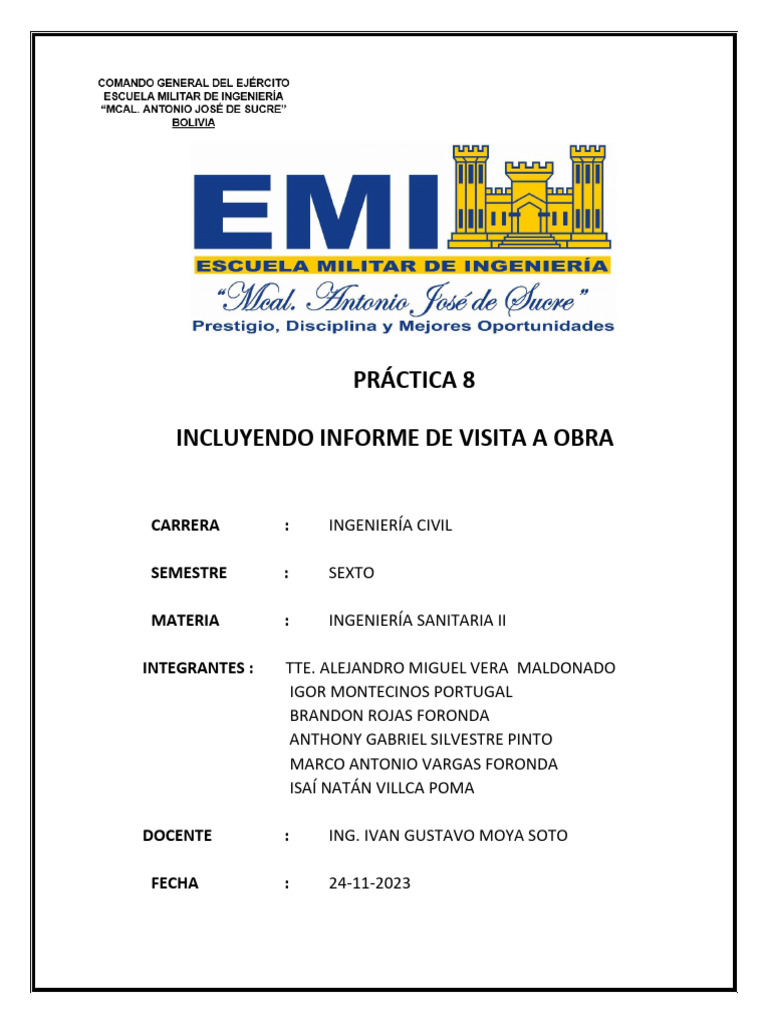

PRÁCTICA 8

INCLUYENDO INFORME DE VISITA A OBRA

CARRERA : INGENIERÍA CIVIL

SEMESTRE : SEXTO

MATERIA : INGENIERÍA SANITARIA II

INTEGRANTES : TTE. ALEJANDRO MIGUEL VERA MALDONADO

IGOR MONTECINOS PORTUGAL
BRANDON ROJAS FORONDA
ANTHONY GABRIEL SILVESTRE PINTO
MARCO ANTONIO VARGAS FORONDA
ISAÍ NATÁN VILLCA POMA

DOCENTE : ING. IVAN GUSTAVO MOYA SOTO

FECHA : 24-11-2023
 MEMORIA DE CALCULO
GRUPO 3
PRACTICA 8

En un proyecto se ha instalado y pagado por 450 metros lineales de tubería

de alcantarillado sanitario, para lo que se han utilizado los siguientes
recursos y materiales:

Calcular:
1.- Rendimientos de materiales
2.- Rendimientos en mano de obra
3.- Costos unitarios de materiales y de mano de obra
4.- Precios unitarios del ítem: Prov. Y Tendido de Tubería SDR 41 de 8'',
en función a los rendimientos y precios del proyecto mencionado

Datos:
Tuberia de 8'' SDR41 -> 80 Tubutilizada ≔ 480 m Tubprecioxbarra ≔ 599 bs
barras de 6 mts
Matpagado ≔ 450 m

Limpiador -> 5.5 lts Limutilizado ≔ 5.5 L Limpreciox6litros ≔ 280 bs

Pegamento -> 7 lts Pegutilizado ≔ 7 L Pegprecioxlitro ≔ 73 bs

Plomero -> 6.5 hrs Plomutilizado ≔ 6.5 hr Plomprecioxdia ≔ 160 bs

Ayudante -> 11 hrs Ayudutilizado ≔ 11 hr Ayudprecioxdia ≔ 110 bs

Página 1
 MEMORIA DE CALCULO
GRUPO 3
PRACTICA 8

1.- Calculo de rendimiento de materiales

Tubutilizada
TuberiaREND ≔ ―――― = 1.07
Matpagado

Limutilizado L
LimpiadorREND ≔ ―――― = 0.01222 ―
Matpagado m

Pegutilizado L
PegamentoREND ≔ ―――― = 0.01556 ―
Matpagado m

2.- Calculo de rendimiento de mano de obra

Plomutilizado hr
PlomeroREND ≔ ――――= 0.01444 ―
Matpagado m

Ayudutilizado hr
AyudanteREND ≔ ――――= 0.02444 ―
Matpagado m

3.- Calculo de costos unitarios de materiales y de mano de obra

costos unitarios de materiales

Tubprecioxbarra 1 bs
TuberiaPU ≔ ――――― = 99.83 ―
6m m

Limpreciox6litros 1 bs
LimpiadorPU ≔ ――――― = 46.67 ―
6L L

Pegprecioxlitro 1 bs
PegamentoPU ≔ ―――― = 73 ―
1L L

costos unitarios de mano de obra

Plomprecioxdia 1 bs
PlomeroPU ≔ ――――― = 20 ―
8 hr hr

Ayudprecioxdia 1 bs
AyudantePU ≔ ――――― = 13.75 ―
8 hr hr

Página 2
 MEMORIA DE CALCULO
GRUPO 3
PRACTICA 8

4.- Calculo de precios unitarios del ítem: Prov. Y Tendido de Tubería

SDR 41 de 8'', en función a los rendimientos y precios del proyecto
mencionado

1. Materiales
1 bs
Tuberia ≔ TuberiaREND ⋅ TuberiaPU = 106.49 ―
m

1 bs
Limpiador ≔ LimpiadorREND ⋅ LimpiadorPU = 0.57 ―
m

1 bs
Pegamento ≔ PegamentoREND ⋅ PegamentoPU = 1.14 ―
m

1 bs
TotalMATERIALES ≔ Tuberia + Limpiador + Pegamento = 108.19 ―
m

Uno ≔ TotalMATERIALES

2. Mano de Obra
1 bs
Plomero ≔ PlomeroREND ⋅ PlomeroPU = 0.29 ―
m

1 bs
Ayudante ≔ AyudanteREND ⋅ AyudantePU = 0.34 ―
m

1 bs
TotalMANODEOBRA ≔ Plomero + Ayudante = 0.63 ―
m
Calculo de cargas sociales 66%

1 bs
Cargassociales ≔ TotalMANODEOBRA ⋅ 66% = 0.41 ―
m

Calculo del IVA MO 14.94%

1 bs
IVAMO ≔ ⎛⎝TotalMANODEOBRA + Cargassociales⎞⎠ ⋅ 14.94% = 0.16 ―
m

Calculo de la suma total

1 bs
Total ≔ TotalMANODEOBRA + Cargassociales + IVAMO = 1.19 ―
m

Dos ≔ Total

Página 3
 MEMORIA DE CALCULO
GRUPO 3
PRACTICA 8
Dos ≔ Total

3. Equipo - Maquinaria - Herramientas (6% de mano de obra)

1 bs
Herramientasmenores ≔ Total ⋅ 6% = 0.07 ―
m

Tres ≔ Herramientasmenores

4. Gastos generales administrativos 8% (1+2+3)

1 bs
Gastosgenerales ≔ ((Uno + Dos + Tres)) ⋅ 8% = 8.76 ―
m

Cuatro ≔ Gastosgenerales

5. Utilidades 9% (1+2+3+4)

1 bs
Utilidades ≔ ((Uno + Dos + Tres + Cuatro)) ⋅ 9% = 10.64 ―
m

Cinco ≔ Utilidades

6. Impuestos 3.09% (1+2+3+4+5)

1 bs
Impuestos ≔ ((Uno + Dos + Tres + Cuatro + Cinco)) ⋅ 3.09% = 3.98 ―
m

Seis ≔ Impuestos

TOTAL PRECIO UNITARIO DEL ITEM (1+2+3+4+5+6)

1 bs
PrecioUnitarioITEM ≔ Uno + Dos + Tres + Cuatro + Cinco + Seis = 132.84 ―
m

1 bs
PrecioUnitarioITEM = 132.84 ―
m

Página 4
MEMORIA DE CALCULO
GRUPO 3
PRACTICA 8

Página 5
 INFORME VISITA A OBRA
PROYECTO: CONSTRUCCIÓN RED DE ALCANTARILLADO SANITARIO POLÍGONO
B DISTRITO 9
LUGAR: La población beneficiada directamente contempla las OTB´s y Juntas
Vecinales:
• Alto Paraíso.
• La Cumbre.
• Alto Llallagua.
• Policial.
• Pradera Paraíso.
• Aranjuez.
• Central Fortaleza.
• Fortaleza del Paraíso.
• Junta Vecinal Avicaya.
• Barrió Militar.
• Pucarita A.
• Pucarita B.
El presente proyecto, se encuentra ubicado en el Distrito 9, Zona Polígono B.
Zona: 19 K

Coordenadas UTM: Inicio -17.459150° latitud; -66.212939 longitud

Final -17.433338° latitud; -66.192740° longitud
ITEMS:
1. Excavación de zanja c/retroexcavadora
Excavar una zanja de dimensiones adecuadas para la tubería. La profundidad y
la anchura dependerán del diámetro de la tubería y las normativas locales.
La zanja se excavo con la cuchara para suelo sueva y se lo cambiaba al martillo
para las rocas

2. Cama de Apoyo con Material de Préstamo Granular

Se coloco una cama de material adecuado (como arena o grava) en la base de la
zanja para proporcionar un soporte estable para la tubería y ayudar en la
absorción de cargas.
3. Colocado de tubería de diámetro de 14 pulgadas
Se coloco la tubería PVC en la zanja según las especificaciones del diseño.
Asegurándose de que la tubería tenga la pendiente adecuada para facilitar el flujo
gravitacional de las aguas residuales hacia el punto de recolección. Mediante la
verificación del gabarito.
.

4. Rellenado de zanja en capas

Se relleno la zanja con material de relleno compactándolo en capas para evitar
asentamientos y proporcionar estabilidad adicional a la tubería.
 5. Acometida Domiciliaria de Alcantarillado Sanitario

Antes de realizar una acometida domiciliaria, generalmente se debe presentar una

solicitud a la entidad responsable del alcantarillado sanitario en la localidad. Es posible
que se requieran permisos para realizar la conexión.
Se determina la ubicación adecuada para la conexión de la acometida domiciliaria. El
diseño debe cumplir con las normativas locales y considerar factores como la
profundidad, la pendiente y la distancia a la red principal.
Se realiza la excavación en la propiedad para acceder a la red de alcantarillado principal.
Esto implica abrir zanjas para colocar la tubería de conexión desde la propiedad hasta la
red municipal.
En algunos casos la profundidad de excavación puede ser alterada por el nivel freático
lo que implica consideraciones adicionales para asegurar un funcionamiento adecuado
del sistema y prevenir problemas como infiltraciones y posibles daños a la infraestructura
de la tubería.
ACTIVIDAD:
1) Verificación con el gabarito

El Gabarito se utilizó como una herramienta de verificación para asegurar que

las tuberías y otros elementos de la red se instalen de acuerdo con las
especificaciones y dimensiones requeridas en los planos de diseño, Ya que
verificara que las tuberías se instalen de manera alineada y en la posición
correcta mediante un marcador.

La alineación precisa es esencial para el flujo adecuado de aguas residuales

a lo largo de la red.
Para sistemas de alcantarillado por gravedad, el gabarito ayuda a verificar la
inclinación y la pendiente de las tuberías. Esto es importante para garantizar
un flujo constante y evitar la acumulación de sedimentos en la red.
 2) Triangulación topográfica

La triangulación se utilizo para establecer puntos de control en el área donde

se está construyendo la red de alcantarillado. Estos puntos sirven como
referencias geoespaciales clave para el levantamiento topográfico. Se realizan
mediciones de ángulos y distancias desde puntos de control triangulados para
levantar el terreno circundante. Esto ayuda a crear un modelo topográfico
detallado que muestra la forma y las características del terreno.
Al medir ángulos verticales y horizontales, se pueden determinar las
elevaciones de los puntos en el terreno.
La información obtenida a través de la triangulación topográfica es esencial
para planificar la ubicación de las tuberías, las estaciones de bombeo (si es
necesario) y otros elementos de la red de alcantarillado.
BIBLIOGRAFIA:
Archivos del proyecto sacados del SICOES.
