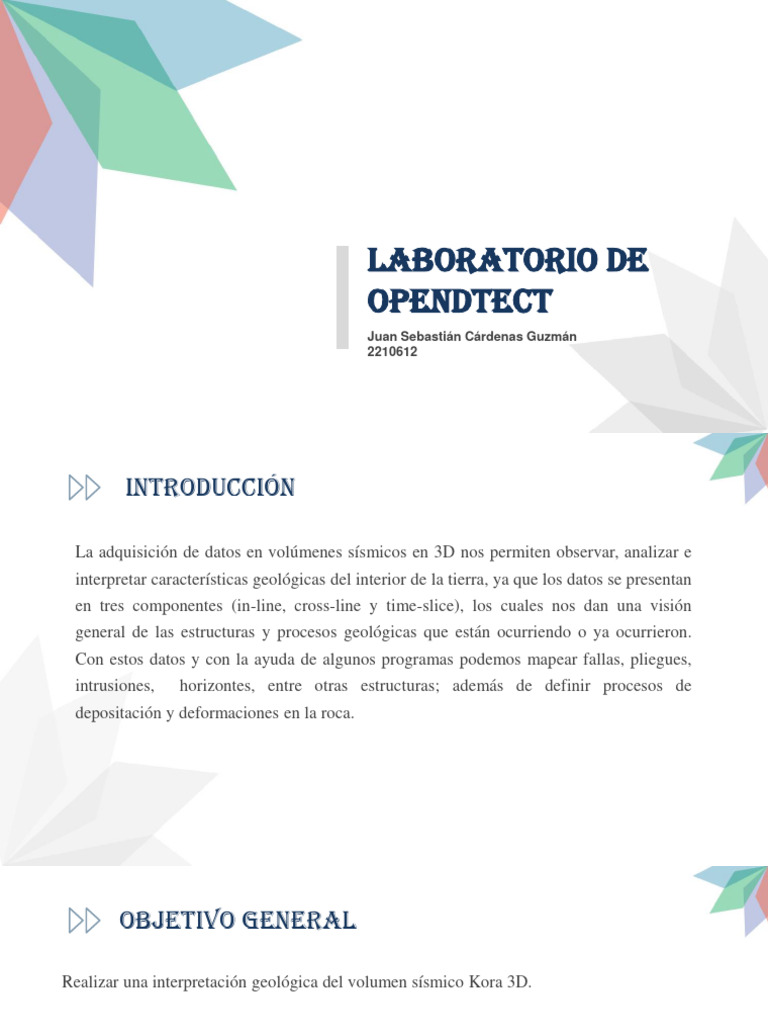

Laboratorio de

OpendTect
Juan Sebastián Cárdenas Guzmán
2210612
 Introducción

La adquisición de datos en volúmenes sísmicos en 3D nos permiten observar, analizar e

interpretar características geológicas del interior de la tierra, ya que los datos se presentan
en tres componentes (in-line, cross-line y time-slice), los cuales nos dan una visión
general de las estructuras y procesos geológicas que están ocurriendo o ya ocurrieron.
Con estos datos y con la ayuda de algunos programas podemos mapear fallas, pliegues,
intrusiones, horizontes, entre otras estructuras; además de definir procesos de
depositación y deformaciones en la roca.
 Objetivo general

Realizar una interpretación geológica del volumen sísmico Kora 3D.

Objetivos Específicos
• Determinar las estructuras geológicas presentes en el área de interés.

• Establecer una cronología de eventos de acuerdo a las estructuras observadas.

• Definir los procesos geológicos que ocurrieron en la zona.

 LOCALIZACIÓN
La adquisición sísmica en 3D se ubica en la cuenca de Taranaki, frente a la costa de Nueva
Zelanda, al este de la isla norte.

Figura 1. Localización de la adquisición sísmica en (a) la Isla de Nueva Zelanda, (b) la cuenca Taranak
i, la cual hace parte de la placa australiana (Bischoff et al., 2020).
LOCALIZACIÓN

Figura 2. Localización del volumen sísmico (Kora 3D) en la cuenca Taranaki, resaltado por el rectángulo
en negro (Bischoff et al., 2020).
 Marco geológico

El complejo volcánico de Kora se

cinturón volcánico
encuentra dentro del cinturón volcánico Mohakatino.
Mohakatino, el cual contiene una cadena
de volcanes submarinos enterrados que
forman parte de un sistema magmático
intraarco desarrollado debido a la
deshidratación de la placa del Pacífico
que subduce hacia el oeste debajo de la
placa australiana (Kumar et al., 2021).

Figura 3. Cinturón volcánico Mohakatino y ubicación de la cuenca

de Taranaki.
 Marco geológico
La litoestratigrafía del subsuelo del área de estudio comprende unidades sedimentarias depositadas
desde el Cretácico Superior hasta el Holoceno.

El desarrollo tectónico de la cuenca data del
Cretácico superior, cuando la fragmentación
de Gondwana y la posterior formación del
mar de Tasmania (Kumar et al., 2021).
Los depósitos suprayacentes del Paleoceno y
el Eoceno son secuencias transgresivas del
rift tardío y posterior al rift, los cuales
contienen secuencias terrestres a marinas
marginales (Kumar et al., 2021).
 Marco geológico
La litoestratigrafía del subsuelo del área de estudio comprende unidades sedimentarias depositadas
desde el Cretácico Superior hasta el Holoceno.

En el oligoceno se produjo una reducción La transgresión marina alcanzó su clímax en

relativa en la entrada de sedimentos clásticos, el Mioceno Inferior, anticipando el inicio de
lo cual favoreció el depósito de calizas y una fase regresiva que se prolongó desde el
lutitas calcáreas (Kumar et al., 2021). Mioceno Medio hasta el Plioceno-Cuaternario
(Kumar et al., 2021).
 Procesamiento
Se usó el software OpendTect para el procesamiento y análisis de los datos de la adquisición
sísmica en 3D. Este programa permite cargar datos sísmicos en 2D, 3D y 4D, a los cuales se les
puede aplicar diferentes atributos sísmicos que permiten una mejor visualización y, por
consiguiente, una mejor interpretación desde el punto de vista geológico.

Figura 4. Interfaz del programa OpendTect.

 Resultados e Interpretación
En primer lugar, se cargaron los datos sísmicos en el programa. Seguidamente, se realizó el calculo de
atributos sísmicos. En este caso, se usó el atributo SIMILARITY, el cual sirve para definir los reflectores a
profundidad y para ver las capas de estratos en la zona de estudio.

Figura 5. Atributo de similarity aplicado a los

datos sísmicos.
 Resultados e Interpretación
Se presenta una vista en 2D del in-line con un
intervalo de tiempo de 1246. Los datos sísmicos
se muestran en una escala de grises, lo que
permite inferir el comportamiento de los
reflectores en profundidad.

Con el uso de este atributo podemos observar la

dinámica de depositación en la zona. En el área
inferior se presenta un estructura cónica que no
muestra una secuencia de depositación fija. En la
parte media observamos una secuencia de
depositación interrumpida por la estructura
inferior. En la parte superior se presentan estratos
planoparalelos y horizontales.
Figura 6. vista en 2D del in-line del volumen sísmico.
 Resultados e Interpretación

Figura 7. En esta sección se presenta vista en 2D de la z-slice. Esta ventana permite la interpretación de las fallas
vistas en planta, las cuales se presentan como líneas negras que sobresalen de los demás elementos por tener una
dinámica diferente. Estos datos sísmicos se presentan en negro como amplitudes altas y en blanco como amplitudes
bajas.
 Interpretación - Fallas
Para realizar el análisis de la tectónica de la zona
se inicia mapeando la falla en el time-slice con el
fin de que sea la guía para seguir mapeando en el
in-line y croos-line.

Figura 7. vista de planta del volumen sísmico y mapeado de fallas.

Figura 8. Se presentan cinco fallas mapeadas, las cuales presentan

una orientación similar.
 Interpretación - fallas

Figura 9. Como se observa en la figura, se mapearon cinco fallas. Es posible notar en la imagen un conjunto de
fallas en torno a un cuerpo central, lo que da evidencia que esta estructura esta causando esfuerzos en el área de tal
manera que se generan los facturamientos en la roca circundante. Además, se observa que algunas fallas se han
bifurcado.
 Interpretación - fallas
La falla trazada en esta vista en 2D del in-line
permite resaltar que las fallas son extensionales
(fallas normales), ya que el horizonte da a
Falla normal
entender que el bloque de techo se desplaza hacia
abajo en relación con el bloque de muro.

Figura 10. Mapeado de una falla normal en el in-line. Figura 11. Representación grafica de u
na falla normal.
Interpretación - horizontes

Figura 12. Horizonte 1

Este horizonte representa una estructura

geológica diferenciada de las capas que se
encuentran al techo de esta, ya que los
reflectores a profundidad se curvan formando
una estructura semicónica.

Se infiere que ocurrió un proceso que levantó

los estratos depositados de forma horizontal de
acuerdo con el principio de horizontalidad
original.
Interpretación - horizontes
Figura 13. Vista 2D del horizonte 1.

En este vista se puede observar con facilidad

como los reflectores se curvan. Se propone que
esta estructura es un cono volcánico, el cual es el
producto de la acumulación de lava solidificada a
sills magmáticos
partir de erupciones sucesivas que ocurrieron a
través del tiempo.

Los reflectores de la zona inferior (dentro de los

círculos amarillos) muestras un cambio brusco en
la sísmica, lo cual se relaciona con la diferencia
de propiedades entre las rocas. Estos reflectores
representan sills magmáticos que intruyeron una
roca sedimentaria debido a la presión ejercida por
el material en la cámara magmática.
 Interpretación - horizontes

pliegues forzados

Figura 14. Horizonte 2: Este horizonte representa un estructura de estratificación levantada por los esfuerzos
expansivos de las fallas normales, las cuales se originan por el diaclasamiento de la roca circundante al ser
sometida a grandes presiones y esfuerzos por el flujo de magma en la zona del cono volcánico. También se
destacan los pliegues forzados en esta zona.
 Interpretación - horizontes

Estratos planoparalelos

Figura 15. Horizonte 3

El horizonte #3 nos muestra uno de los reflectores menos profundos. Se presenta una estructura de
estratificación planoparalela continua en todo el volumen sísmico. Se infiera que estos estratos se depositaron
luego de la formación y auge de actividad tectónica en el complejo volcánico.
 Interpretación geológica
Se propone el siguiente modelo geológico y cronología para esta zona:

 En primer lugar se depositaron los estratos que encuentran bajo el

horizonte 2, los cuales estaban horizontales en un principio.
Estratos planoparalelos
post-vulcanismo.  Seguidamente ocurrió un intrusión ígnea. El magma se introdujo
por los espacios porosos de la roca sedimentaria, formando algunos
Estratos deformados por sills magmáticos y posteriormente un estructura de cono volcánico.
Cono volcánico acción del vulcanismo.
 Los estratos que quedaron sobre el cono volcánico sufrieron una
deformación. En este proceso surgieron múltiples fallas normales
en torno al la estructura ígnea, las cuales dan evidencia de los
Rocas ígneas que intruyen
los estratos sedimentarios. esfuerzos generados por el volcán.

 Por ultimo, se depositó un capa de roca en estratos planoplararelos,

los cuales no tienen ningún tipo de deformación, lo cual permite
Figura 16. Modelo geológico propuesto para el volumen sísmico.
inferir que este proceso ocurrió después de la intrusión.
 Conclusiones

❖ El vulcanismo presente en la zona de la adquisición sísmica se relaciona con la

actividad del cinturón volcánico Mohakatino, formado a parir de la subducción de la
placa del Pacífico dentro de la placa australiana.
❖ La intrusión magmática generó deformaciones y fallamientos en la roca circundante,
dando como resultado una estructura de cono volcánico, estratos levantados, sills
magmáticos y pliegues forzados.
❖ La depositación de los estratos más superficiales ocurrió después del evento volcánico,
ya que estos no presentan fallas, deformaciones u otras estructuras que cambien su
geometría original.
❖ El uso de los datos sísmicos y el programa OpendTect permitió una interpretación
geológica detallada del subsuelo en el complejo volcánico de Kora.
referencias
Bischoff A. , Barrier A., Beggs M., Nicol A., Cole J. & Sahoo T. (2020). Volcanoes
buried in TeRiu-a-Māui/Zealandia sedimentary basins, New Zealand Journal of
Geology and Geophysics.

Kumar P., Alves T., Sain K. (2021) .folding in the Kora Volcanic Complex, New
Zealand: A case study with relevance to the production of hydrocarbons and
geothermal energy. Cardiff University, Cardiff, UK.
