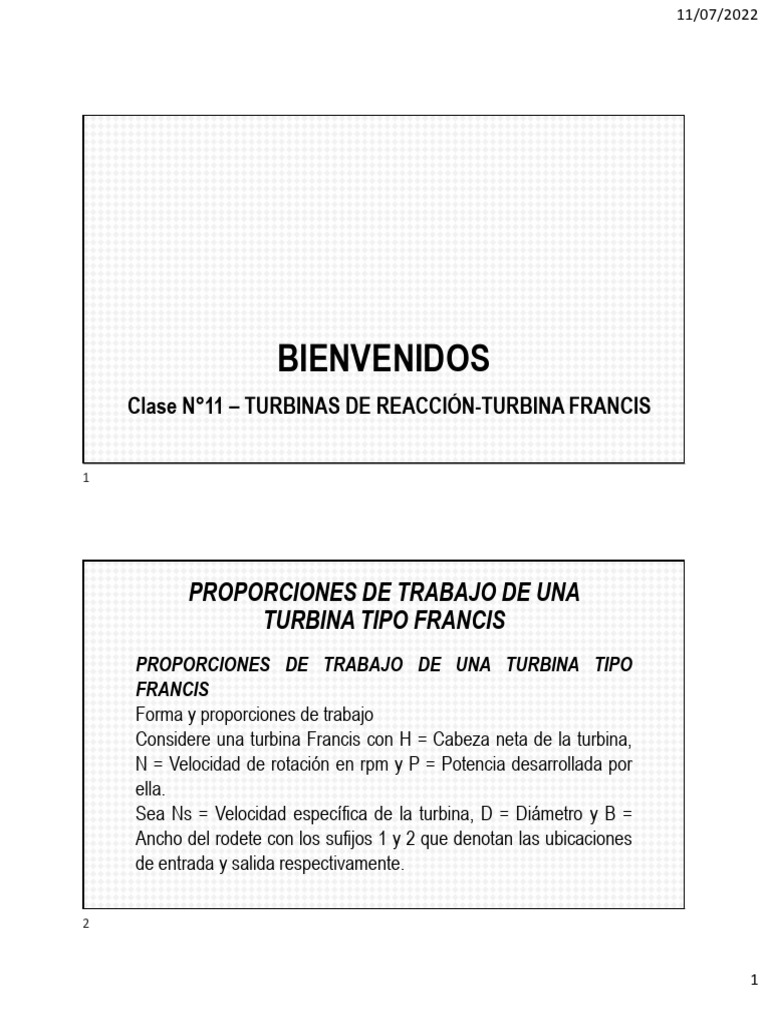

Clase N°11 – TURBINAS DE REACCIÓN-TURBINA FRANCIS

PROPORCIONES DE TRABAJO DE UNA

TURBINA TIPO FRANCIS
PROPORCIONES DE TRABAJO DE UNA TURBINA TIPO
FRANCIS
Forma y proporciones de trabajo
Considere una turbina Francis con H = Cabeza neta de la turbina,
N = Velocidad de rotación en rpm y P = Potencia desarrollada por
ella.
Sea Ns = Velocidad específica de la turbina, D = Diámetro y B =
Ancho del rodete con los sufijos 1 y 2 que denotan las ubicaciones
de entrada y salida respectivamente.

1
 11/07/2022

En la siguiente figura, se muestra esquemáticamente cuatro rodetes de turbina

Francis de diferentes velocidades específicas dibujadas a escala.
Un examen de esta figura revelaría que a medida que la velocidad específica
aumenta,
1. El flujo de agua de la entrada a la salida en el rodete cambia de un flujo radial
temprano a un flujo mixto y luego a un flujo de dirección axial.
2. El ancho del corredor B1 en la entrada aumenta.
3. Los diámetros D1 y D2 disminuyen.
4. El tamaño total del rodete disminuye.
Estos cambios geométricos se producen porque una mayor velocidad específica
para un determinado P, N y H indica una mayor descarga Q en el rodete. La
geometría de los canales o pasajes del rodete tiene que ser tal que permita este
aumento de la descarga sin asfixiarse. La última figura (e) es la de una turbina de
flujo axial, que es la etapa límite de la evolución de las formas a) a d).

Formas De Los Rodetes De Turbina Francis De Diferentes Velocidades

Específicas Y La Evolución De La Forma De La Turbina De Flujo Axial

2
 11/07/2022

1. Tamaño Relativo Del Paso Del Álabe Guía (N)

El tamaño relativo de paso B1/D1 de los álabes guía es una función de la velocidad
específica (Ns). El valor de B1/D1 se encuentra en el rango de 0,10 a 0,75 y su variación
con la velocidad específica se muestra en la siguiente tabla. En general, las turbinas de
cabezal bajo tienen valores altos de B1/D1.

Algunas proporciones de trabajo de la turbina Francis

2. Relación De Velocidad, 𝒖
La velocidad periférica 𝑢 está relacionada con la cabeza H. La dependencia de 𝑢 con H
puede expresarse como 𝑢 = 𝐾 2𝑔𝐻 donde 𝐾 es igual a la relación de velocidad y
se encuentra en el rango de 0,72 a 0,82. La relación de velocidad es una función débil de
la velocidad específica y su variación con 𝑁 se indica en la tabla anterior.

3. Relación De Flujo, 𝒇

Generalmente, a menos que se indique lo contrario, la velocidad del flujo se toma como
constante. Así, 𝑉 = 𝑉 = 𝐾 2𝑔𝐻 donde 𝐾 es iguala a la relación de flujo. 𝐾
tiene un rango de 0,15 a 0,30 y puede considerarse que varía linealmente con la
velocidad específica en el rango que se muestra en la tabla anterior.

3
 11/07/2022

4. Coeficiente de Espesor del Álabe, K

El área en la entrada 𝐴 = (𝜋𝐷 𝐵 − 𝑚𝑡 𝐵 ) donde m es el número de álabes de
espesor 𝑡 en el rodete. Sin embargo, es conveniente representar el área de entrada
como 𝐴 = (𝐾 𝜋𝐷 𝐵 ) donde K es igual al coeficiente de espesor de los álabes
≈0,95, y el sufijo 1 que indica que se refiere a la entrada.

5. No Hay Remolinos En La Salida

Generalmente se asume que en la salida del rodete, no
hay velocidad de remolino y el flujo es puramente radial.
Es decir, refiriéndose al triángulo de velocidad de salida,
𝛼 = 90° y 𝑉 = 𝑉 . Esto da la relación, tan 𝛽 =
Además, 𝛽 siempre es menos de 90°.

6. Ángulo Guía Del Álabe Y Ángulo Del Álabe En La

Entrada
La entrada de agua en el rodete debe ser sin golpes en la cabeza de
diseño, la velocidad y la descarga. La dirección de la velocidad absoluta 𝑉
está guiada por el ángulo guía del álabe 𝛼 . Se elige de tal manera que la
velocidad relativa 𝑉 se encuentra con el alabe del rodete de forma
tangencial, es decir, hace un ángulo 𝛽 con la velocidad periférica en la
entrada del álabe.
La selección de los valores de 𝛼 y 𝛽 es un componente importante del
diseño del rodete de la turbina.

4
 11/07/2022

7. Clasificación basada en la velocidad

La siguiente figura se muestra un esquema de definición y tres conjuntos de
triángulos de velocidad en la salida de un rodete Francis. Estos son para 𝛽 >
90°, 𝛽 ≈ 90° y 𝛽 < 90° respectivamente.
Estas cifras corresponden al rodete de la turbina con Ns bajo, Ns medio y Ns
alto respectivamente.
Las principales características de estas tres categorías de rodetes de turbina
Francis se enumeran en siguiente tabla.

Esquema De Definición

𝜷𝟏 > 90° , triángulos de velocidad Francis, Baja rapidez

10

5
 11/07/2022

𝜷𝟏 ≈ 90° , triángulos de velocidad Francis, Normal

𝜷𝟏 < 90° , triángulos de velocidad Francis, Alta rapidez.

11

Hay que observar que a medida que la velocidad específica aumenta,

• El ángulo del álabe 𝛽 cambia de ángulo obtuso a valores de
velocidad específica muy bajos a ángulo agudo a altas velocidades
específicas. A velocidades específicas medias (también conocidas
como normales), el ángulo 𝛽 tiene un valor de alrededor de 90°.
• El ángulo de la guía del álabe 𝛼 aumenta progresivamente desde
un ángulo de unos 15° para velocidades específicas muy bajas
hasta un valor de unos 40° para velocidades específicas muy altas.

12

6
 11/07/2022

8. Número de álabes de guía , 𝒈

El número de álabes de guía 𝑧 es un número par y depende de la

velocidad específica y el diámetro en la entrada del corredor. Los
valores típicos de 𝑧 se muestran en la siguiente tabla.
El número de álabes del rodete es uno más o uno menos que el número
de los álabes guía.

13

9. Relaciones Funcionales Y Geométricas Básicas

De la definición,

Eficiencia hidráulica para una turbina de reacción funcional,

A menos que se indique específicamente lo contrario, la velocidad del flujo

Desde el triángulo de velocidad en la entrada:

Note que cuando y que también cuando:

Desde el triángulo de velocidad en la salida:

14

7
 11/07/2022

10. Eficiencia
Las eficiencias de una turbina Francis en el rango de funcionamiento
normal suelen estar en un rango pequeño como se indica a
continuación:
• La eficiencia global 𝜂 se encuentra en el rango de 0,80 a 0,90.
• La eficiencia hidráulica 𝜂 se encuentra en el rango de 0,85 a 0,95.
• Es usual asumir que la eficiencia volumétrica es de 1.00.
• En consecuencia, la eficiencia mecánica se relaciona como:
𝜂 =

15

11. Velocidad De Fuga

La velocidad de fuga es la velocidad que alcanza una turbina en posición de
puerta completa cuando el generador se desconecta del sistema y el controlador
no funciona. Para un determinado tipo de turbina, la velocidad de fuga difiere
entre los fabricantes debido a las variaciones en el diseño. El fabricante
suministra la clasificación de velocidad de fuga de una unidad.
Todas las piezas giratorias de la turbina deben estar diseñadas para soportar los
esfuerzos debidos a la fuerza centrífuga que se produce debido a la velocidad de
fuga. Generalmente, para una turbina Francis, la velocidad de fuga es del orden
del 175% de la velocidad de diseño. Para una lenta Turbina Francis (Ns en el
rango de 70 a 180), la velocidad de fuga es de 160 a 170%. de la velocidad de
diseño. Para las rápidas turbinas Francis (Ns > 200), la velocidad de fuga es casi
180% de la velocidad de diseño.

16

8
 11/07/2022

USBR recomienda la siguiente fórmula para calcular la velocidad de fuga de las

turbinas de reacción. Por lo tanto, esta fórmula es aplicable tanto a las turbinas
Francis como a las Kaplan.

12. Velocidad Específica

El rango normal de velocidades específicas de las turbinas Francis es de 40 a 450.

13. Rango De Otros Elementos De La Turbina

Cabeza normal: 30 m - 600 m; Velocidad de rotación normal: 90-1000 rpm,
Eficiencia general: 90 - 94%
𝛼 = 10°- 40°; 𝛽 = 45° - 120°
Capacidad máxima a partir de 2012 = 805 MW

17

UN PROCEDIMIENTO PARA CALCULAR LAS DIMENSIONES BÁSICAS

DE UNA TURBINA FRANCIS

Dados los datos: Cabeza H, potencia P, eficiencia general 𝜂 , y velocidad de

rotación N
Se requiere para encontrar: Dimensiones básicas de una turbina Francis
para los datos anteriores

Encontrar

A partir de Encontrar

18

9
 11/07/2022

A partir de la tabla.

Estimar

Ya que Encontrar

Por lo tanto

Encontrar

19

𝜂
Supongamos un 𝜂 para conseguir 𝜂 = Encontrar
𝜂

Seleccione cualquiera de los siguientes conjuntos de triángulos de velocidad y modifíquelos

según el análisis.

20

10
 11/07/2022

21

Encontrar

Del triángulo de velocidad de entrada, Encontrar

Cuando Encontrar

De la tabla siguiente para Ns conocido

Estimar

Encontrar
