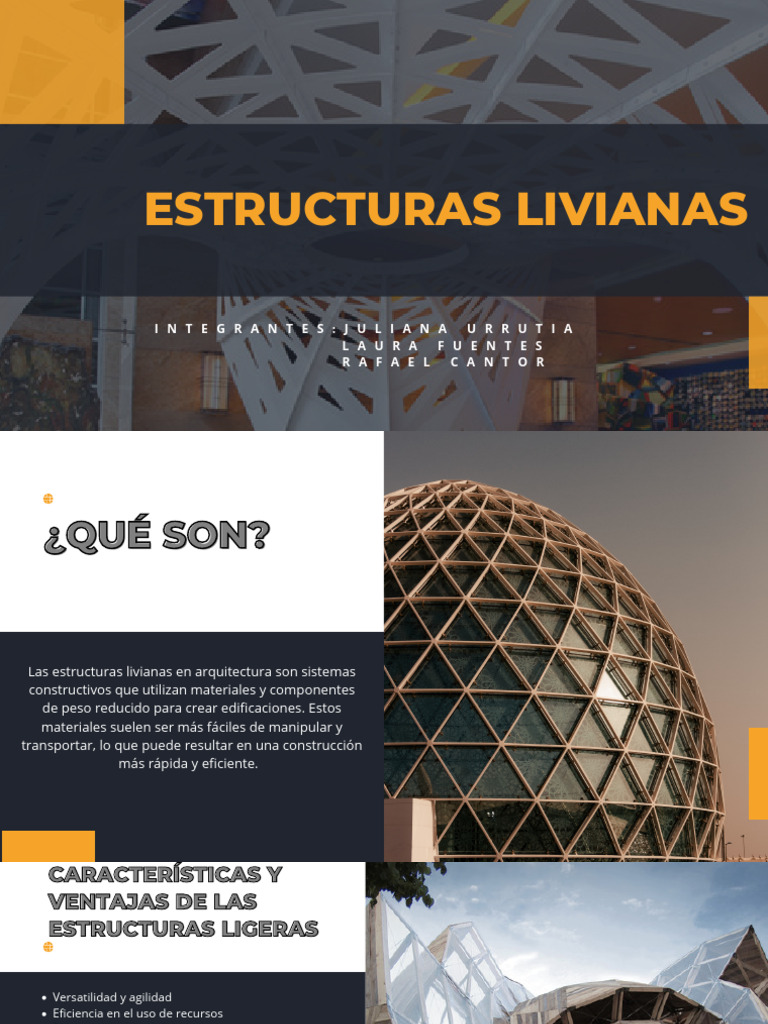

ESTRUCTURAS LIVIANAS

I N T E G R A N T E S : J U L I A N A U R R U T I A
L A U R A F U E N T E S
R A F A E L C A N T O R
 ¿QUÉ SON?

Las estructuras livianas en arquitectura son sistemas

constructivos que utilizan materiales y componentes
de peso reducido para crear edificaciones. Estos
materiales suelen ser más fáciles de manipular y
transportar, lo que puede resultar en una construcción
más rápida y eficiente.
CARACTERÍSTICAS Y
VENTAJAS DE LAS
ESTRUCTURAS LIGERAS

Versatilidad y agilidad
Eficiencia en el uso de recursos
Resistencia y durabilidad
Ahorro de peso
Flexibilidad para la innovación arquitectónica, lo que
permite diseñar formas y espacios creativos que
podrían ser difíciles de lograr con métodos
constructivos más tradicionales.
Aplicaciones variadas: Desde viviendas y edificios
comerciales pequeños hasta estructuras temporales.
Sostenibilidad: está relacionada con la cantidad de
material utilizado para construir una estructura; ya
que, cuanto menos material se use, menos energía se
requiere, menor contaminación y menor material de
desecho.

People´s Meeting Dome, Denmark

 Museo Soumaya

Estructuras de acero:
El acero es un material ampliamente utilizado en la

Palacio de los deportes

construcción de estructuras livianas debido a su alta
resistencia y durabilidad. Puede ser empleado en sistemas de
marcos, vigas y columnas.
 Eco-Hotel Innhouse

Estructuras de madera:
La madera es un material natural que se ha utilizado durante
siglos en la construcción. Es ligera y versátil, y puede ser
empleada en sistemas de entramado, vigas laminadas y
paneles estructurales.
Estructuras de aluminio:
El aluminio es otro material liviano que se usa en la
arquitectura para crear elementos como marquesinas,
fachadas y elementos ornamentales.
Estructuras tensadas:
Estas estructuras utilizan elementos tensados, como lonas o
membranas, para crear formas y espacios únicos. Son
comunes en espacios deportivos, culturales y comerciales.
Estructuras de concreto
ligero:
El concreto puede ser modificado para reducir su peso,
empleando agregados ligeros como la perlita o la vermiculita.
Se utiliza en aplicaciones donde se requiere resistencia junto
con una reducción de peso.
 Estructuras Ligeras en Sistemas
Prefabricados:
Los sistemas prefabricados combinan materiales livianos con
la eficiencia de la prefabricación, permitiendo una
construcción rápida y económica.
 TIPOS DE ESTRUCTURAS
LIGERAS

01 02 03 04

Membranas a Estructuras
Cáscaras
Geodésicas Tracción Pura: Neumáticas
Estructurales
Tensionadas
 ESTRUCTURAS GEODÉSICAS
Si bien el término geodésico fue utilizado por primera vez por
Hertz, es Richard Buckminster Fuller quien lo populariza y se
considera el inventor de las cúpulas geodésicas, ya que es quien
ostenta su patente en 1954. Estas estructuras se construyen
utilizando barras o tubos que forman los segmentos de los
triángulos. Estos segmentos se ensamblan de manera que se
conectan y distribuyen el peso y las fuerzas de manera uniforme a
lo largo de toda la superficie.

VENTAJAS
Biosfera de Montreal Expo
Mundial 1967
Resistencia- autosoportante
Eficiencia en el uso de materiales
Espacios interiores amplios
Adaptabilidad
Estabilidad frente a sismos y
vientos
Apariencia visual única
Rápida construcción

L’ Oceanografic, Arq. Félix
Candela 2002
Cáscara entramada - Travis Park
Universidad de Texas, San
Antonio.
CÁSCARAS ESTRUCTURALES
La cáscara es una superficie curva delgada, continua o facetada
que, típicamente, lleva la carga de manera eficiente con poca o
ninguna flexión. La forma geométrica de una cascara permite
transmitir fuerzas dentro de la superficie a través de la compresión
y la tensión.
Las cáscaras o estructuras laminares de hormigón armado,
también conocidas como “Thin Concrete Shells”, aparecen a
mediados del siglo XX. Son estructuras que se caracterizaban por
su forma laminar, resistente, eficaz y esbelta; donde el espacio
habitable estaba definido por el envolvente de su propia forma
geométrica, y el material utilizado complementaba y unificaba la
estructura; optimizando sus características de forma, adaptación y
resistencia.

Iglesia de la Pampulha, Oscar
Niemeyer (1907-2012
Ciudad de las Artes y las Ciencias
en Valencia, España. Candela.
La introducción de las cáscaras modernas se debe a arquitectos e
ingenieros como Eugène Freyssinet (1879-1962), Bernardo
Laffaielle (1900-1955), Pier Luigi Nervi (1891-1979), Eduardo Tarroja
(1899-1961), Félix Candela (1910-1997), entre otros, quienes
introdujeron innovadoras teorías de diseño y ejecución de obras,
permitiendo la construcción de notables estructuras de doble
curvatura, como el paraboloide hiperbólico que cubre el
restaurante de la Ciudad de las Artes y las Ciencias en Valencia,
España, diseñado por Candela.
Y Con el proyecto de la Iglesia de la Pampulha de Oscar Niemeyer,
quien es considerado como el precursor de las cáscaras de
hormigón en Brasil.
 MEMBRANAS A TRACCIÓN PURA:
TENSIONADAS

Las membranas a tracción pura son estructuras elaboradas con cables,

puntales (mástiles) y textiles sometidos a tracción, que generan diseños
de gran variedad y belleza utilizadas como cubiertas y cerramientos en
estadios, coliseos, parques, centros comerciales, bares, aeropuertos,
plazuelas de comidas, instalaciones deportivas, centros recreativos
entre otros.

Dentro de sus principales características podemos destacar la

facilidad para cubrir áreas de grandes dimensiones, la facilidad para
diseñar propuestas arquitectónicas a favor del medio ambiente, ya
que solo necesitan de algunos puntos para ser instaladas a diferencia
de las construcciones tradicionales; la protección diurna de los rayos
solares y la posibilidad de brindar iluminación nocturna como una
gran lámpara urbana; y, la facilidad en el proceso constructivo.

Estadio Olímpico de Munich, Alemania


Centro de Tránsito Rosa Parks, Detroit
Pier Six Pabillion, Baltimore, EEUU.
Otras de las características son las propuesta modulares que
pueden llegar a ser de posibilidades ilimitadas en cuanto a
diseño, variedad formal y estética; estas membranas son de
gran facilidad para el proceso de fabricación, traslado e
instalación, ahorrando en material y en el tema de
cimentación y estructura por ser muy livianas; son de fácil
mantenimiento; y, tienen la capacidad de ser temporales es
decir, armables y desarmables por variados periodos de
tiempo.
 Estas estructuras ligeras no requieren de la misma cantidad
de materiales de construcción necesaria en los edificios
convencionales para absorber el pandeo y momentos de
flexión en la compresión de sus partes.

Desde el punto de vista tecnológico, el tipo de material y

capacidades mecánicas son nuevas, con un aprovechamiento
máximo tanto en su peso como en su economía, es decir, se
logra la cobertura de espacios habituales con el mínimo de
material y el menor costo, cubriendo grandes espacios con
enorme facilidad; se rompe con los cánones clásicos y
tradicionales de la Arquitectura, teniendo como consecuencia
lógica, nuevos diseños producto de la combinación de
tecnología y necesidades funcionales del espacio.
 ESTRUCTURAS NEUMÁTICAS

Centro Acuático Nacional, The Modern Teahouse en

Beijing, Japón Frankfurt, Alemania

Las estructuras neumáticas son construcciones que utilizan aire

comprimido para mantener su forma y soportar cargas. Estas
estructuras se basan en la utilización de la presión del aire para
mantener su integridad. Son comunes en la arquitectura
temporal, como carpas inflables utilizadas en eventos o ferias,
así como en aplicaciones industriales para crear espacios
Jardín del Edén, Cornwall,
Inglaterra
cerrados o cubiertas.
 Primeras tipologías y
agrupaciones

Alta presion o Baja presion o

hinchadas con aire soportadas con aire
VENTAJA DESVENTAJAS
PANELES ESTRUCTURALES

Construcciones en paneles estructurales

Novedoso sistema enfocado en materiales livianos, sencillos de
transportar e instalar y que permiten reducir el costo de la obra,
comparado con los materiales de construcción tradicionales.
El diseño de los productos ha sido realizado y aprobado por
ingenieros estructurales de nuestro medio, cumpliendo con las
normas locales e internacionales.
Contamos con un excelente equipo de profesionales que le
brindarán la ayuda necesaria con cualquier consulta sobre estos
materiales.

EL PANEL 3D
Está formado por una estructura tridimensional de
alambre de acero con un núcleo de espuma de
poliestireno expandido autoextinguible.
Los paneles una vez instalados se cubren con mortero
por ambos lados brindando excelentes propiedades
estructurales y capacidad de aislamiento térmico y
acústico.
 Panel 3D ® es un panel estructural que tiene
propiedades témicas y acústicas, está compuesto por
una estructura metálica tridimensional
electrosoldada, formada por dos mallas paralelas de
alambre de acero galvanizado, con alambres
longitudinales de un diámetro de 3.05mm como
armadura principal, intercalados por dos alambres de usos:
un diámetro de 1.83mm, como armadura secundaria y
una armadura transversal
• Construcción de 2.11mm de diámetro.
total de viviendas
Para interconectar
• Fachadas lasde
y cerramientos dos mallas
edificios, se utilizan
hoteles, centros
• Construcción total de viviendas
comerciales,
diagonales bodegas,
continuas etc.
en forma de zigzag de alambre • Fachadas y cerramientos de edificios,
• Ampliación y remodelación de viviendas hoteles, centros comerciales, bodegas, etc.
de un diámetro de 3.05mm que están electro soldadas
• Losa de entrepiso y techo.
a las •armaduras principales
Escaleras, precintas, muebles,deetc.las mallas, el panel
• Ampliación y remodelación de viviendas
tiene un núcleo de poliestireno expandido separado • Losa de entrepiso y techo.
12mm de las mallas para permitir posteriormente la • Escaleras, precintas, muebles, etc.
unión del concreto en ambas caras.
 SISTEMA
CONSTRUCTIVO

El sistema constructivo con paneles estructurales Panel 3D ® se

entrega listo para ser utilizado en obra, los paneles se unen entre
si mediante refuerzos en las juntas con mallas electro soldadas
que van sujetas con alambre de amarre, posteriormente se ubican
las tuberías de las instalaciones eléctricas y sanitarias.

Luego se proyecta el mortero en dos capas, después de secar la

superficie se le dan los acabados que se ejecutan con las
tecnologías tradicionales.

El espesor del panel es de 10cm y recubierto por ambas caras por

una capa de 2.5cm de mortero cemento-arena, da como resultado
muros terminados de 12.7cm, convirtiéndose en elementos de
hormigón reforzado con excelentes propiedades estructurales
debido a las diagonales continuas de interconexión que están
electro soldadas en cada intersección con la malla para formar
una estructura tridimensional.
VENTAJAS Y Protección contra la oxidación
debido al revestimiento

BENEFICIOS
galvanizado del acero, la
durabilidad queda totalmente
garantizada antes y después de
revocar, inclusive en los
elementos que no son
Panel 3D ® tiene compatibilidad con todos los revestidos por el concreto.
sistemas constructivos y/o formas Fisuración controlada por la
tradicionales de edificación. pequeña separación de los
alambres de acero en las
Menor tiempo de construcción, debido a su mallas electro soldadas.
poco peso permite el fácil manipuleo y gran Asesoramiento técnico como
rendimiento en su instalación. parte de la venta, HORMIPRET
Alta resistencia por su estructura tiene un equipo de
tridimensional dada por las diagonales electro profesionales especializados
para asesoramiento en la pre y
soldados a las mallas.
post venta del Panel 3D ®.
NORMATIVA
Algunas normas ASTM que especifican la fabricación y utilización de
materiales para construcción liviana son las siguientes:

C36Se refiere a la certificación estándar del tablero de Yeso. Esta

norma trata las especificaciones y diferencias de las placas regulares
y las resistentes al fuego. Al mismo tiempo, la norma habla de las
dimensiones y tolerancias para las recepciones de los materiales.
C630 Especificación para placa de yeso resistente a la humedad.
Ensayo de absorción de agua permitida.
C645 Especificación estándar de perfiles metálicos no estructurales;
referencia a los perfiles metálicos el grado de protección a la
corrosión, los calibres mí­nimos.
e119 Pruebas de fuego en materiales y sistemas. Busca que todos los
elementos importantes de una construcción bajo el evento de un
fuego proporcionen seguridad a la edificación. Describe cómo se
deben hacer las pruebas de resistencia al fuego.
Iso 6308 Especificaciones para Placas de Yeso.
NORMATIVA
las normas NTC asociadas con el sistema constructivo liviano en
seco existente en el país:

NTC 6159 - 2017: placas de yeso requisitos.

NTC 6155 - 2017: etiquetas ambientales tipo 1 sello ambiental
para placas de fibrocemento y yeso carton para uso de sistemas
constructivos livianos en seco
NTC 6244 - 2017: masilla para juntas y cinta para juntas para
acabado de paneles de yeso
NTC 6168 - 2017: muestreo, inspección, rechazo, certificación,
embalaje, rotulado, despacho, manejo y almacenamiento de
placas de yeso
NTC 6252 - 2017: requisitos para la instalación y acabados
placas de yeso. giancarlo mazzanti unidad
NTC 6265 - 2018: instalación de miembros estructurales de deportiva atanasio
acero para recibir productos de paneles de yeso atornillados. girardot
RECOMENDACIONES PARA VIGILAR CALIDAD DE
PRODUCTOS DE CONSTRUCCIÓN LIVIANA:

1. Vigile que el producto cumpla con una serie de normas y pregunte si el proceso de fabricación está certificado.
2. Respaldo y Certificación de Garantí­a por parte del proveedor
3. Exigir la identificación de los elementos solicitados (dimensión, calibre, fabricante).
4. Revisar en las especificaciones el calibre de las placas, a veces pueden estar irregulares. La norma establece un
margen de referencia: Máximo el 10% por encima o debajo de la medida estándar.
5. Asesorar correctamente a los clientes para poder ofrecerles los productos adecuados.
6. Tener mucho cuidado en la manipulación de las placas, debido al riesgo a que sufran algún desgaste en su
superficie. El momento en el que existe mayor riesgo de que los materiales sufran alteraciones es en la
manipulación.
7. En caso de placas especiales, pedir las certificaciones de las mismas.
8. Si están comercializando alguno de los productos de construcción liviana, es preferible que ofrezcan toda la lí­nea
de materiales.
9. Capacite a uno de sus dependientes en construcción liviana para que éste pueda dar una asesorí­a más
responsable a sus cliente
BIBLIOGRAFIA
https://www.scribddownload.com/document/259617901/ESTRU
CTURAS-NEUMATICAS-pptx
https://es.scribd.com/doc/259617901/ESTRUCTURAS-
NEUMATICAS-pptx#
https://slideplayer.es/slide/5563808/
https://slideplayer.es/slide/1077997/
https://www.fierros.com.co/es/noticias/pautas-de-calidad-para-
la-construccion-liviana
https://www.latensored.org/wp-
content/uploads/2019/11/PP17_-Introducci%C3%B3n-al-
dise%C3%B1o-de-estructuras-ligeras_r.pdf
THANK YOU
