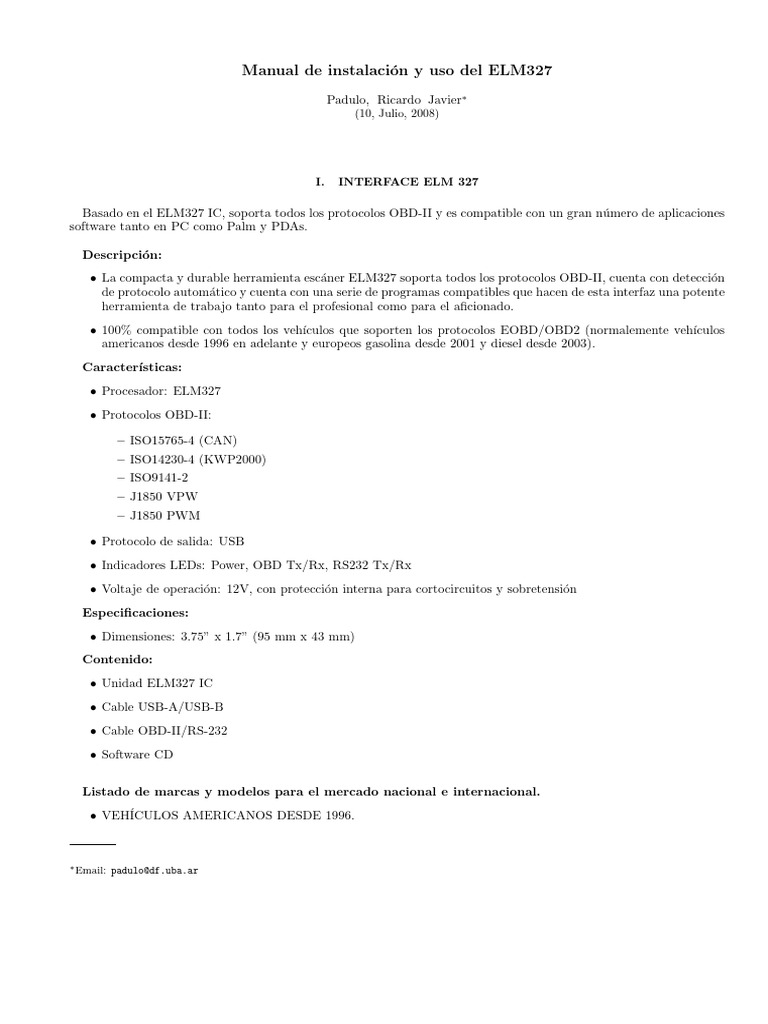

Manual de instalación y uso del ELM327

Padulo, Ricardo Javier∗

(10, Julio, 2008)

I. INTERFACE ELM 327

Basado en el ELM327 IC, soporta todos los protocolos OBD-II y es compatible con un gran número de aplicaciones
software tanto en PC como Palm y PDAs.

Descripción:
• La compacta y durable herramienta escáner ELM327 soporta todos los protocolos OBD-II, cuenta con detección
de protocolo automático y cuenta con una serie de programas compatibles que hacen de esta interfaz una potente
herramienta de trabajo tanto para el profesional como para el aficionado.
• 100% compatible con todos los vehı́culos que soporten los protocolos EOBD/OBD2 (normalemente vehı́culos
americanos desde 1996 en adelante y europeos gasolina desde 2001 y diesel desde 2003).
Caracterı́sticas:
• Procesador: ELM327
• Protocolos OBD-II:

– ISO15765-4 (CAN)
– ISO14230-4 (KWP2000)
– ISO9141-2
– J1850 VPW
– J1850 PWM

• Protocolo de salida: USB

• Indicadores LEDs: Power, OBD Tx/Rx, RS232 Tx/Rx
• Voltaje de operación: 12V, con protección interna para cortocircuitos y sobretensión
Especificaciones:
• Dimensiones: 3.75” x 1.7” (95 mm x 43 mm)
Contenido:
• Unidad ELM327 IC
• Cable USB-A/USB-B
• Cable OBD-II/RS-232
• Software CD

Listado de marcas y modelos para el mercado nacional e internacional.

• VEHÍCULOS AMERICANOS DESDE 1996.

∗ Email: padulo@df.uba.ar
 2

• VEHÍCULOS ASIÁTICOS DESDE 2000.

• VEHÍCULOS EUROPEOS DESDE 2003.
• VEHÍCULOS DIESEL DESDE 2003.
• BMW:
– SERIE 3-5-X5-Z3-Z4-Z8-740I-740OI-750OI-E60-745
• GM

– S10 APACHE 4.3-S10 4.3-SILVERADO 4.3 - SILVERADO 5.3- TAHOE-TRAILBLAZER-SUBURBAN-

AVEO - PARK-OPTRA-CAVALLIER-LUMINA-EPICA-ASTRO- CHEVYVAN

• CRYSLER

– 300M-CARAVAN-PACIFICA-PT CRUICER-SEBRING-STRATUS TOWN CONTRY

• CITROEN

– C1-C2-C3-C4-C5-PICASSO-XSARA PICASSO- BERLINGO

• DAEWOO

– LANOS-LEGANZA-NUBIRA.(RETORNADOS CON SISTEMAS OBD2)

• DODGE
– CARAVAN-CALIBER-GRAN CARAVAN-DURANGO-RAM. NEW RAM-DAKOTA-NEW DAKOTA
• FORD
– ESCORT STATION WAGON-FIESTA-FOCUS-KA-MONDEO-. MUSTANG-TAURUS-WINDSTAR-
RANGER-ESCAPE- EXPLORER-EXPEDITION- E350-F150
• HONDA
– ACCORD-CIVIC-CRV-FIT-LEGENT-HRV-PILOT
• HYUNDAI
– ACCENT PRIME-ELANTRA -GETZ-MATRIX-SONATA-XG. TRAJET-TUCSON-PORTER-
TERRACAN-SANTA FE
• JEEP
– CHEROKEE-GRAN CHEROKEE LIMITED , LAREDO
• LAND ROVER
– RANGER ROVER -FREELANDER
• MITSUBISHI
– MONTERO-MONTERO SPORT-L200-KATANA-OUTLANDER
• KIA
– CARENS-CARNIVAL-RIO-MORNING-OPTIMA-CERATOS-. SPECTRA-SORENTO-SPORTTAGE-
CLARUS
• MAZDA 3-5-6
• MERCEDEZ BENZ CLASE C-M
• NISSAN
 3

– PRIMERA JAPONES-PATFINDER-XTRAIL MURANO

• PEUGEOT
– 206-307-406-407-607- PARNER DIESEL - BOXER
• RENAULT
– CLIO - MEGANE II- SCENIC
• SUBARU
– FORESTER-IMPREZA-LEGACY-OUTBACK-TREBECA
• SUZUKI
– AERIO2.0L - ESTEEM 1.6L,1.8L. GRAN VITARA 2.5L,2.7L SIDEKICK 1.6L,1.8L - SWIFT 1.3L VI-
TARA 1.6L,2.0L -X90 1.6L
• TOYOTA
– YARIS-YARIS SPORT-NEW YARIS-NEW YARIS SPORT - COROLLA SPORT-HILUX- RUNNER-
NEW RUNNER
• VOLVO
– C70-S40-S60-S80-S90-V40-V70-XC70-XC90.
Muchas otras marcas y modelos que SI ESTAN soportados no estan citados, como por ejemplo Volkswagen, que
por ejemplo lee Gol Trend, Fox, CrossFox, entre otros.

Te pedimos que si algun vehı́culo que no esta en la lista fue escaneado nos informes, escribiendo a padulo@df.uba.ar
de esta forma a todo aquel que aporte un nuevo modelo (debes enviar marca, modelo y año de fabricación) le
enviaremos periodicamente una lista de compatibilidades y novedades.

Ayúdenos a mejorar el servicio y ampliar la lista de vehı́culos soportados, de esta forma podemos evaluar la
conveniencia de fabricar o importar un scanner para todos aquellos que no lea el ELM (por ejemplo algunos Fiat) y
brindarle un mejor servicio al menor costo.

II. SOFTWARE

El software que se entrega es completı́simo y permite explotar al máximo las posibilidades de este escaner. Dado
que instalar todos los programas de una sola vez es muy largo y tedioso quizas sea conveniente instalarlos de a poco
mientras se los explora y se gana confianza con el protocolo y el scanner. Cada instalación o manual de instalacion
previa nos da herramientas para la siguiente, por eso no se puede instalar directamente el ultimo prog. sin haber
instalado los demás o leı́do sus instrucciones porque estan en orden creciente de dificultad.

Algunos comentarios:
• El Scantools es el mas fácil de instalar y utilizar.
• El Digimoto tiene los mejores relojes en tiempo real, también tiene una buena prueba de torque y HP para
probar rendimiento en picadas o aceleraciones normales (necesita del vehı́culo en movimiento, por lo tanto: de
una Notebook).
• El ProScan permite pruebas de sensores de oxı́geno si el vehı́culo permite esta caracterı́stica.
• Finalmente el PCMScan permite levantar (no esta probado) los mapas de cartografı́a de la ECU, es decir, como
administra la ECU la gestión del motor (gáficos de ángulos de avance en función de las RPM y carga, etc).
También permite guardar un perfil para cada cliente y automovil, por lo que se puede tener un historial de
reparaciones o escaneos e incluso imprimir la información.

A continuación se describen los procesos de instalación y configuracion de drivers y software.

 4

A. Instalacion de drivers de USB-Serial

Conectar la interface a la PC, inmediatamente y de forma automática la PC detecta un hardware nuevo. Seleccionar
la opción de encontrar automáticamente los drivers. Dejar que busque los drivers (tarda bastante). Si esto no
funciona debe hacerlo de forma manual en Permitirme seleccionar una ubicacion especifica, ahi busca en la carpeta
USB Driver del CD.

B. Instalacion del Scantools

1. Instalación

Ejecutar scantool net113win.exe, click en Next >. Click en I Agree. Click en Next >. Click en Next >. Click en
Install. Espere a que finalize la instalacion y click en Finish. Inmediatamente intentara iniciar el programa y leer
la interface, si todavı́a no la va a utilizar puede dar OK en Interface not found, cerrarlo y configurarlo en otro momento.

2. Configuración

Click en Options. Seleccionar el puerto COM correspondiente a la interfaz. Para esto puede ir a Inicio − >
Configuracion − > Panel de control − > Sistema − > Solapa Hardware − > Click en Administrador de Dispositivos.
Allı́ encontrará una lista de los dispositivos, en puertos COM figuran los clasicos COM 1 y 2 y aparte el COM de la
interfaz. OJO: El COM depende del conector FÍSICO utilizado, es decir, si ud. tiene dos conectores en la PC uno
abajo y otro arriba (o en el frente y la parte posterior, quiero decir, que no sean el mismo) entonces tomara un COM
diferente cuando lo conecte en uno o en el otro. Por eso marque o anote el conector USB para el cual configuró todo
pues luego debe conectar la interface siempre en el MISMO conector.

La interfaz ya esta configurada, deberı́a reconocerla y leer los parametros de la ECU!!!

C. Instalación del Digimoto 4.03

1. Instalación

Ejecutar digimoto403fw.exe y dar click en Next >, luego hacer click en I Accept the terms in the license agreement,
dar click a Next >, ingresar sus datos y nuevamente Next >. Luego click a Install. Espere a que el proceso de
instalación finalize. Click en Finish.
Copiar el archivo digimoto.exe a la ruta de instalación del programa. Para saber cual es dicha ruta hacer click
derecho sobre el acceso directo Digimoto 4.03 que se encuentra en el escritorio. Hacer click en Find Target o Buscar
destino, lo que nos abre la carpeta del programa. Copiamos el digimoto.exe que esta en el CD a la carpeta del
programa (es necesario reemplazar, por lo que si nos pregunta esto decir que sı́). Abrir Digimoto desde el escritorio
y poner el nombre de usuario que ud. prefiera y en número de serie: 123456. Luego de este paso ya puede comenzar
a utilizar el ELM327.

2. Configuración

En la solapa Interface de la pantalla principal, seleccione ELM. En la solapa Settings seleccione COM Settings, alli
podra seleccionar el puerto COM que es el mismo que selecciono para Scantools.

Si quiere unidades metricas y no inglesas seleccione Settings − > Measurement − > Metric.
 5

Luego en Connection − > Open ya deberia leer los parametros de la ECU!!!

Con este software en la solapa Dyno puede hacer un test de HP y Torque en funcion de las RPM y velocidad en
una picada o en una acelerada normal. Ideal para testear modificaciones de hard (cambio de filtro de aire, embrague
nuevo, escape, etc) o soft (reprogramacion de ECU, ojo con el ELM327 no se puede reprogramar, para eso hay otras
interfaces).

D. Instalacion del Proscan 5.0

1. Instalación

Ejecutar P roScanS etup5 − 0.exe. Lamentablemente el único idioma disponible es English. Hacer click en Next.
Otra vez Next >. Nuevamente Next >. Next > y Next >. Y por ultimo... Next >. Uff. Click en Ok.

2. Configuración y validación

Abrir desde el escritorio ProScan5.0. En File − > Communication Settings, a estas alturas ya sabemos que COM
elegir, el mismo que en los casos anteriores. Selecciona Autoamtic detection y luego click en Save.

Luego si conecta la interface y da click en Connect le pedirá un serial, el mismo es: 1551624174139804878. Ya
estamos listos para usar el ProScan. Tiene similares caracterı́sticas que el Digimoto y permite realizar pruebas de
test en los sensores de oxı́geno.

III. INSTALACIÓN DEL PCM SCAN 2.1.1

3. Instalación

Ejecutar PMCScan2.1.1setup.exe, click en Next >. Seleccione I accept the license agreement. Click en Next >.
Nuevamente Next >, Next >, uff. Click en Finish.

Luego, al igual que en el caso del Digimoto (sección II C) busque la carpeta del programa y copiar el archivo
pcmscan.exe, debe reemplazar el existente (ojo, este programa no crea acceso directo en el escritorio, debe bsucarlo
en Inicio − > Programas − > PCMScan).

Luego abrir el programa, click en I have read the license agreement. Click en I Accept. Entra la siguiente información:

• Name: heretic
• Organization: heretic
• Product Code: 11111111-11111111-11111111
• License Key: CF910193-DC7C0A82-1A6A673E-32A43217-FA022919
Click en Accept. Click en Close.

4. Configuración

Vaya al menu OBD-II − > Connect. En la ventana que aparece hacer click en Adjust Settings. Luego tiene las
clasicas opciones Port, Interface, etc que ya seteamos en otros programas.

Finalmente tenemos todo funcionando!!! Si no es ası́, no dude en escribir a padulo@df.uba.ar.
