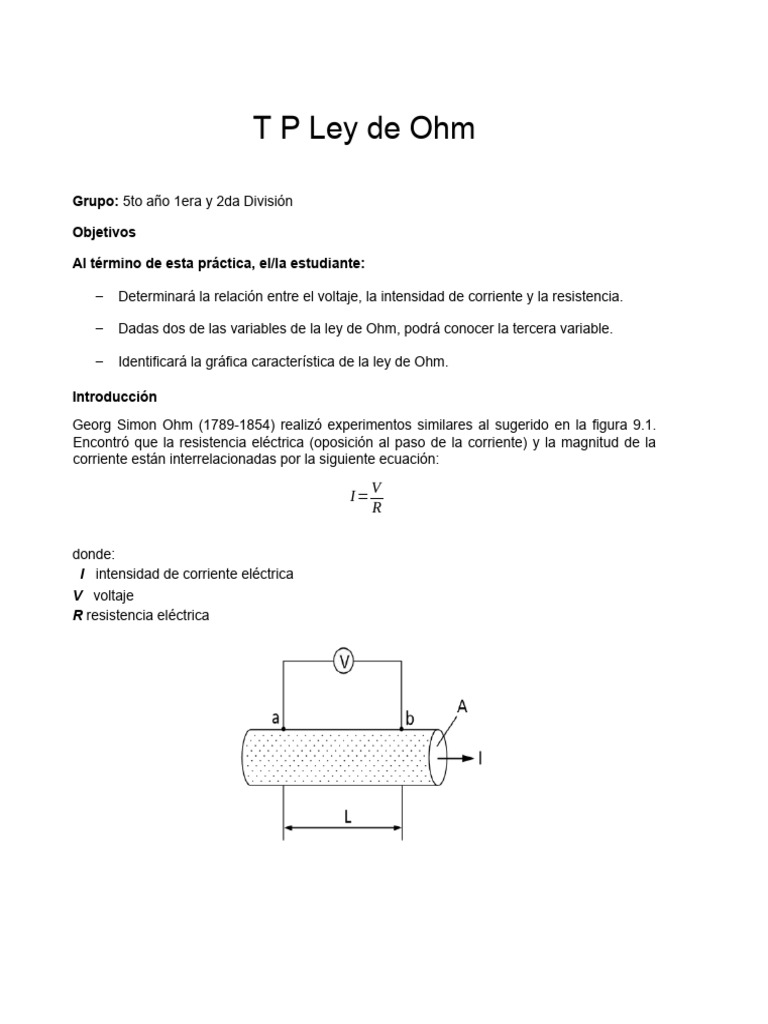

T P Ley de Ohm

Grupo: 5to año 1era y 2da División

Objetivos

Al término de esta práctica, el/la estudiante:

− Determinará la relación entre el voltaje, la intensidad de corriente y la resistencia.

− Dadas dos de las variables de la ley de Ohm, podrá conocer la tercera variable.

− Identificará la gráfica característica de la ley de Ohm.

Introducción
Georg Simon Ohm (1789-1854) realizó experimentos similares al sugerido en la figura 9.1.
Encontró que la resistencia eléctrica (oposición al paso de la corriente) y la magnitud de la
corriente están interrelacionadas por la siguiente ecuación:
V
I=
R

donde:
I intensidad de corriente eléctrica
V voltaje
R resistencia eléctrica
 Figura 1 El voltímetro lee la diferencia de potencial V entre a y b: V 5 Va 2 Vb.

V
(volts)

No-óhmico
r

r
r
r
r r r Óhmico
0 r r
0 0.1
I (amperes)

Figura 2 No todos los materiales obedecen a la ley de Ohm.

Ohm encontró una proporción directa entre V e I, en donde R es la constante de

proporcionalidad. Por tanto, una gráfica de V contra I da una línea recta, como se muestra en
la figura 2. Los materiales cuya gráfica es una línea recta se conocen como materiales
óhmicos y se dice que obedecen a la ley de Ohm; sin embargo, la resistividad (y la
resistencia) de un material varía con la temperatura y con otros factores. Por tanto, el
comportamiento no óhmico se presenta con frecuencia. Por ejemplo, la curva no óhmica que
aparece en la figura 2 corresponde al filamento de una lámpara incandescente. Su
resistencia se incrementa con la temperatura y, en consecuencia, con la corriente que fluye a
través de él.

La ecuación V = IR se conoce con frecuencia como la ley de Ohm. Ésta es en realidad la

ecuación que define la resistencia, mientras que la ley de Ohm afirma que R es una
constante para todos los valores de V e I. Sin embargo, aquí se seguirá la costumbre y se
facilitará el análisis al hacer referencia a la expresión V = IR como la ley de Ohm.
Los experimentos que se realizan para encontrar la relación entre V e I en un resistor son
afectados por:

● La resistencia interna de los instrumentos de medición.

● La tolerancia de los resistores empleados.

● La resistencia interna de la fuente de alimentación.

Para poder verificar la ley de Ohm, debe reconocerse que una de las tres variables tiene que
permanecer constante, de manera que la segunda pueda ser examinada en relación con la
tercera.

1. Material

● Simuladorhttps://phet.colorado.edu/sims/html/circuit-construction-kit-dc-virtuallab/
latest/circuit-construction-kit-dc-virtual-lab_all.html?locale=es_PE
● Tablero, protoboard o bien escritorio de la simulación.

● pinzas de mesa

● resistencia de 100 ohms

● Batería o fuente de 9v

● 1 resistor de 1 000 Ω

● 1 resistor de 10 kΩ

● 1 multímetro o en su defecto voltímetro y amperímetro.

● cables de conexión

R V

9V

Figura 3 Circuito eléctrico.

Desarrollo experimental

Actividad I. Relaciones entre el voltaje y la intensidad de corriente

 1. Arma en tu simulador el circuito que se muestra en la fi gura 3. Está integrado por una
fuente de alimentación, dos multímetros, un resistor, cables de conexión y un
interruptor.
2. Luego pega una captura de pantalla aquí.

3. Inserta el resistor de 100 Ω o 1000 en el circuito, manteniendo abierto el interruptor.

4. Para medir los voltajes en el resistor, selecciona la escala de 10 V o en su defecto 20 V
de corriente continua en el multímetro. En el caso del simulador, lo anterior no será
necesario.
5. Mediante el ajuste correspondiente en la fuente de alimentación, aplica un voltaje de 2
V al resistor y cierra el interruptor.
6. Registra en la tabla 1 el valor de la corriente medida en el multímetro.
7. Cambia el voltaje aplicado al resistor por los valores marcados en la tabla y registra en
esa tabla, en cada caso, la corriente que circula en el resistor.
8. Efectúa para cada valor V el cociente V / I y regístralo en la tabla I. ¿Qué observas en
dichos cocientes?

Resultados

Tabla I Relación entre voltajes y la corriente en un resistor óhmico

V I V/I
(V) (A) (V /
A)
0

8
 11. En una hoja de Excel, grafica los valores de V e I de la tabla anterior. En el eje de las
abscisas localiza los valores de V. (RECUERDA usamos un gráfico de dispersión con
tendencia lineal)
12. Obtén el valor de la pendiente de la gráfica V vs. I mediante el método de pares de
puntos y compáralo con el valor de la resistencia del resistor. Escribe tus cálculos y
resultados

Registrar en forma escrita:

1. ¿Qué tipo de relación se obtuvo entre el voltaje y la corriente?

2. ¿Qué representa la pendiente de la gráfica V vs. I?

Actividad II. Relación entre la resistencia y la intensidad de corriente cuando el voltaje es

constante

1. Ajusta la fuente de alimentación para que entre los extremos del resistor de la figura 3
aparezca un voltaje de 9 V.
2. Mide la corriente que circula por el resistor y regístrala en la tabla 2
3. Manteniendo el voltaje de 9 V, cambia el resistor en el circuito (en la tabla 2 aparecen
los valores del resistor) y mide en cada caso la corriente. Registra los valores en la
tabla 2.
4. Determina el producto de la intensidad por la resistencia eléctrica. Anota tus resultados
en la columna correspondiente de dicha tabla.

Resultados
Tabla 2 Relación entre R e I
R (Ω) I R. I (A .Ω)
(A)

100

1 000

10 000

2. Discusión
1. ¿Qué tipo de relación existe entre la resistencia y la corriente?
 2. Compara el producto R.I de la tabla II con el valor de 9 V. ¿Qué observas?

Conclusiones

¿Cuáles son tus conclusiones de esta práctica?

Bibliografía

− Gutiérrez, Carlos, Física II, México: McGraw-Hill, 2007.

− Gutiérrez, Carlos, Introducción a la metodología experimental, México: Limusa

Noriega, 2006.

− Sears, Francis et al., Física, tomo 2, México: Pearson, 2005.

− Wolf, S. y R. Smith, Guía para mediciones electrónicas y prácticas de laboratorio,

México: Prentice Hall, 1992.

Fecha de Presentación para 5to 1era : 07/11/23

Fecha de Presentación para 5to 2da : 09/11/23
