Polímetros VOM

Los amperímetros miden la intensidad de corrriente, los voltímetros miden voltajes, y los ohmímetros miden resistencias.

Los tres aparatos suelen estar agrupados en uno que se llama polímetro -VOM- (voltios-ohnmios-milliamperios) y también
(AVO).

Las versiones analógicas de los amperímetros y voltímetros se basan en la utilización de un galvanómetro,

cuya bobina interacciona con un campo magnético.

La corriente que atraviesa el aparato desvía una aguja proporcionalmente a la intensidad que pasa.

Un buen amperímetro debe tener una resistencia muy pequeña comparada con las otras resistencias del circuito en el que se
inserta para medir.

Un voltímetro debe tener una gran resistencia.

Este applet muestra las conexiones de un galvanómetrro dentro del polímetro.

El galvanómetro tiene una resistencia interna de 2k ohmios y para llevar la aguja al fondo de la escala es suficiente una
corriente de 50 microamperios.

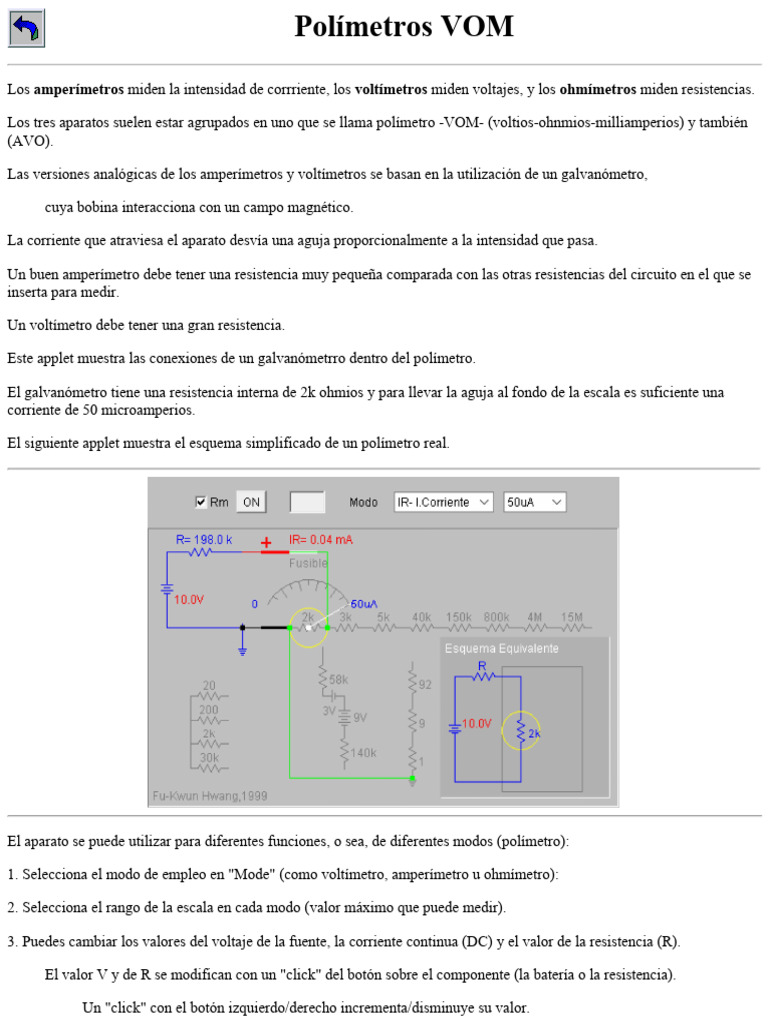

El siguiente applet muestra el esquema simplificado de un polímetro real.

El aparato se puede utilizar para diferentes funciones, o sea, de diferentes modos (polímetro):

1. Selecciona el modo de empleo en "Mode" (como voltímetro, amperímetro u ohmímetro):

2. Selecciona el rango de la escala en cada modo (valor máximo que puede medir).

3. Puedes cambiar los valores del voltaje de la fuente, la corriente continua (DC) y el valor de la resistencia (R).

El valor V y de R se modifican con un "click" del botón sobre el componente (la batería o la resistencia).

Un "click" con el botón izquierdo/derecho incrementa/disminuye su valor.

 Dos "clicks" con el botón derecho/izquierdo incrementa/disminuye el paso de
crecimiento/disminución de su valor.

Si presionas sobre el componente (R oV) durante más de 1 segundo el valor de V o R cambia automáticamente
cada 0.5 s. Cuando veas el valor deseado suelta el botón del ratón.

La unidad correspondiente a la resistencia es el kilo-ohmio.

La caja de texto que se utiliza para mostrar los valores de R, R2 ó V, también se puede utilizar para introducir
en ella nuevos valores, pulsando luego RETURN en el teclado para fijar ese nuevo valor. La coma la leerá
como punto decimal (notación inglesa).

4. Pulsando el botón OFF/ON se alterna entre la conexión/desconexión del VOM al circuito sobre el que realizamos la
medida.

Si el aparato de medida se sobrecarga, el fusible se fundirá (la línea verde sobre fondo blanco desaparecerá) .

Cuando esto suceda y antes de realizar una nueva conexíon cambia el rango de medida (se debe comenzar por
rangos altos para proteger el aparato) y realiza una nueva conexión dando un "click" en ON.

En la esquina inferior derecha se muestra un esquema teórico con los componentes que intervienen en cada
caso.

La resistencia interna del aparato se muestra también allí.

El polímetro se puede usar para medir tres magnitudes utilizándolo de tres modos:

Modo 1: (Voltaje VR). Para medir la diferencia de potencial entre los extremos del elemento se realiza la
conexión en paralelo con el elemento.

En el circuito azul tenemos dos resistencias en serie R y R2, pero sólo medimos la tensión entre los
extremos de R . Están además las resitencias internas del aparato que serán diferentes según el
rango de medida elegido.

(R y R2 pueden ser modificada por nosostros con "clicks" del ratón).

Modo 2: (Current IR). Para medir la corriente que fluye por el circuito.

El polímetro se coloca en serie con el circuito y medirá la corriente que circula por él cuando se
conecta.

Modo 3: (Resistor R). Para medir una resistencia R de valor desconocido.

Para esta función, el polímetro dispone de una fuente interna de corriente continua (dos pilas de 3V
y 9V que utiliza según el rango).

Tratamos de medir una resistencia desconocida colocada en serie con una resistencia conocida y
con una pila de tensión también conocida.

Midiendo el voltaje entre los extremos de la resistencia desconocida, podemos conocer su valor (la
escala del polímetro en lugar de valores de V tiene valores de R y nos dará una lectura directa).

V=R_conocida* Vo/(R_conocida + R_desconocida)

V no es una función lineal de la resistencia desconocida y por lo tanto la escala no es lineal

(observar la separación de las divisiones).

El signo % mostrado en la escala representa un valor infinito.

 La caja de verificación Rm está seleccionada por defecto. Así, si no está seleccionada, la resistencia interna
tiene un valor infinito (valor imposible en la realidad).

Este modo es útil para enseñar a los estudiantes el manejo del polímetro cuando se aproximan a él por primera
vez ya que simplifica su comprensión.

Si se desea simular un multímetro real (cuando es necesario tener en cuenta la impedancia interna del
multímetro) hay que marcarlo.

Hazlo y trata de averiguar la diferencia.

Cuando el VOM se utiliza como ohmímetro:

De los conectores rojo y negro que se aplican a los extremos de la resistencia desconocida, el conector (+) rojo
está a menor voltaje respecto al conector negro (-). ¿Por qué?
