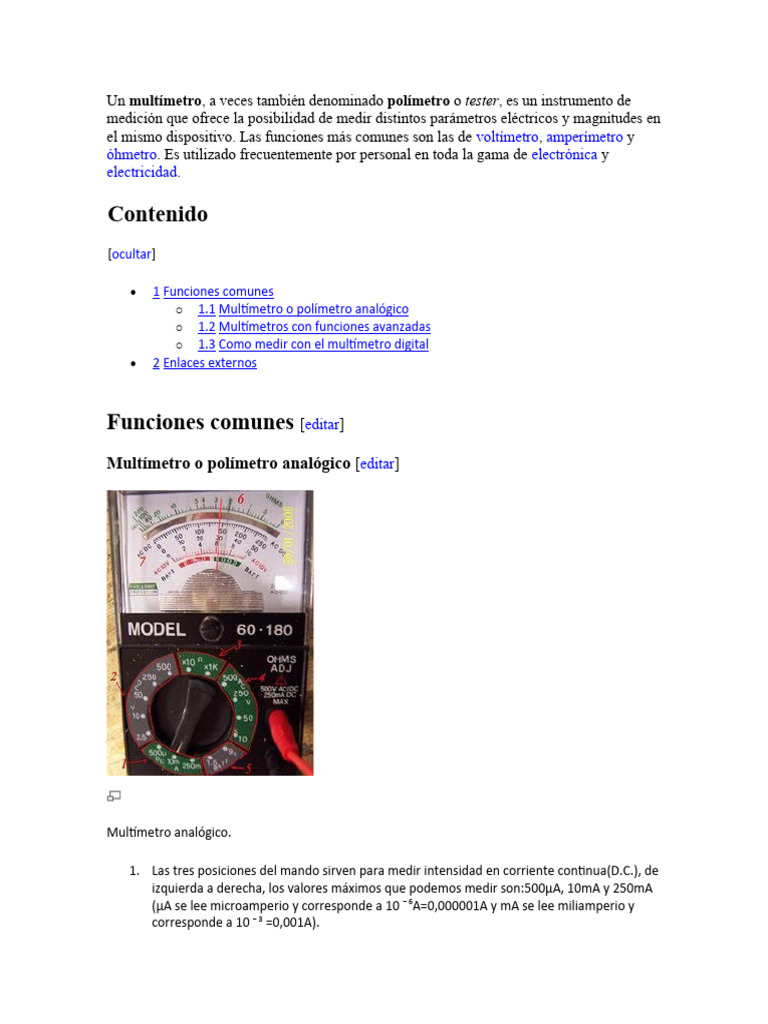

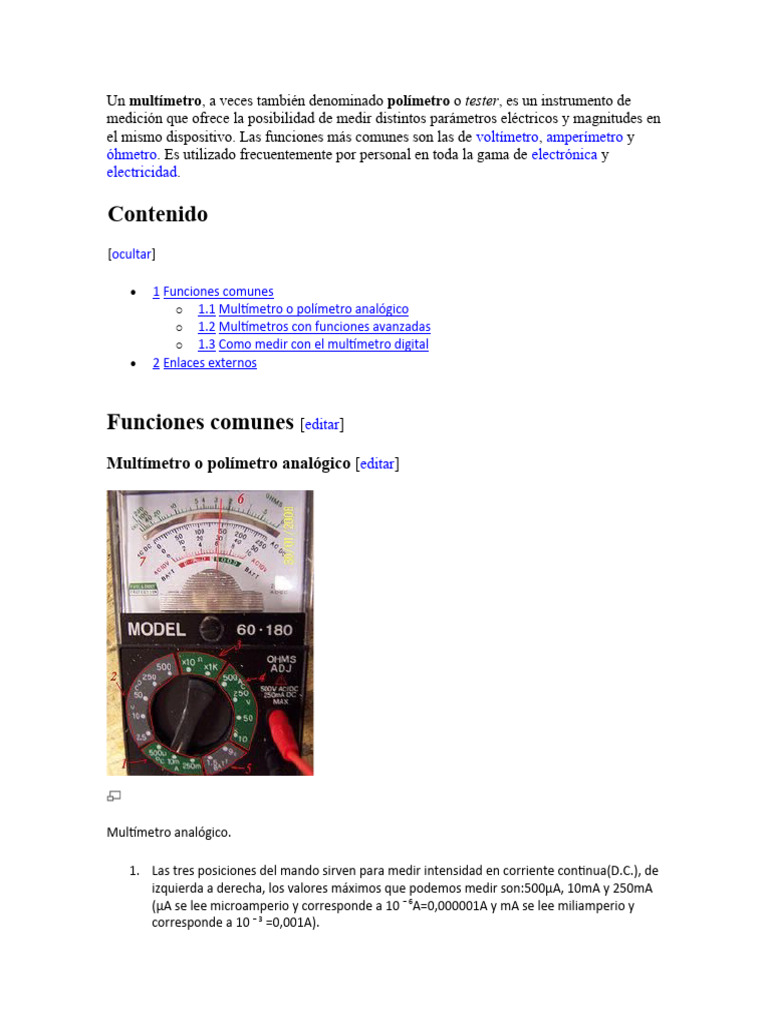

Un multímetro, a veces también denominado polímetro o tester, es un instrumento de

medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en

el mismo dispositivo. Las funciones más comunes son las de voltímetro, amperímetro y
óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y
electricidad.

Contenido
[ocultar]

 1 Funciones comunes
o 1.1 Multímetro o polímetro analógico
o 1.2 Multímetros con funciones avanzadas
o 1.3 Como medir con el multímetro digital
 2 Enlaces externos

Funciones comunes [editar]

Multímetro o polímetro analógico [editar]

Multímetro analógico.

1. Las tres posiciones del mando sirven para medir intensidad en corriente continua(D.C.), de
izquierda a derecha, los valores máximos que podemos medir son:500μA, 10mA y 250mA
(μA se lee microamperio y corresponde a 10 − 6A=0,000001A y mA se lee miliamperio y
corresponde a 10 − 3 =0,001A).
 2. Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= Direct Current),
correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V=voltios.
3. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos apenas, pues si
te fijas en la escala milimetrada que está debajo del número 6 (con la que se mide la
resistencia), verás que no es lineal, es decir, no hay la misma distancia entre el 2 y el 3 que
entre el 4 y el 5; además, los valores decrecen hacia la derecha y la escala en lugar de
empezar en 0, empieza en (un valor de resistencia igual a significa que el circuito está
abierto). A veces usamos estas posiciones para ver si un cable está roto y no conduce la
corriente.
4. Como en el apartado 2, pero en este caso para medir corriente alterna (A.C.:=Alternating
Current).
5. Sirve para comprobar el estado de carga de pilas de 1.5V y 9V.
6. Escala para medir resistencia.
7. Escalas para el resto de mediciones. Desde abajo hacia arriba vemos una de 0 a 10, otra de
0 a 50 y una última de 0 a 250.

Multímetros con funciones avanzadas [editar]

Multímetro analógico.

Más raramente se encuentran también multímetros que pueden realizar funciones más
avanzadas como:

Generar y detectar la Frecuencia intermedia de un aparato, así como un circuito

amplificador con altavoz para ayudar en la sintonía de circuitos de estos aparatos. Permiten
el seguimiento de la señal a través de todas las etapas del receptor bajo prueba. Realizar la
función de osciloscopio por encima del millón de muestras por segundo en velocidad de
barrido, y muy alta resolución. Sincronizarse con otros instrumentos de medida, incluso con
otros multímetros, para hacer medidas de potencia puntual ( Potencia = Voltaje *
Intensidad ). Utilización como aparato telefónico, para poder conectarse a una línea
telefónica bajo prueba, mientras se efectúan medidas por la misma o por otra adyacente.
Comprobación de circuitos de electrónica del automóvil. Grabación de ráfagas de alto o
bajo voltaje.

Un polímetro analógico genérico o estándar suele tener los siguientes componentes: -

Conmutador alterna-continua (AC/DC): permite seleccionar una u otra opción dependiendo
de la tensión (continua o alterna). - Interruptor rotativo: permite seleccionar funciones y
escalas. Girando este componente se consigue seleccionar la magnitud (tensión, intensidad,
etc.) y el valor de escala. - Ranuras de inserción de condensadores: es donde se debe
insertar el condensador cuya capacidad se va a medir. - Orificio para la Hfe de los
transistores: permite insertar el transistor cuya ganancia se va a medir. - Entradas: en ellas
se conectan las puntas de medida. Habitualmente, los polímetros analógicos poseen cuatro
bornes (aunque también existen de dos), uno que es el común, otro para medir tensiones y
resistencias, otro para medir intensidades y otro para medir intensidades no mayores de 20
amperios. Es una palabra compuesta (multi=muchas Metro=medidas Muchas medidas)

Como medir con el multímetro digital [editar]

- Midiendo tensiones:

Para medir una tensión, colocaremos las bornas en las clavijas , y no tendremos mas que
colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos
es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de
molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es
medir diferencias de voltaje entre dos puntos, no tendremos mas que colocar una borna en
cada lugar.

- Midiendo resistencias:

El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta
con colocar la ruleta en la posición de Ohmios y en la escala apropiada al tamaño de la
resistencia que vamos a medir. Si no sabemos cuantos Ohms tiene la resistencia a medir,
empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala
hasta que encontremos la que más precision nos da sin salirnos de rango.

- Midiendo intensidades:

El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse
en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades
tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en
medio, con el propósito de que la intensidad circule por dentro del tester. Precisamente por
esto, hemos comentado antes que un tester con las bornas puestas para medir intensidades
tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos
medir.

Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y

configuraremos el tester adecuadamente (borna roja en clavija de Amperios de más
capacidad, 10A en el caso del tester del ejemplo, borna negra en clavija común COM).

Una vez tengamos el circuito abierto y el tester bien configurado, procederemos a cerrar el
circuito usando para ello el tester, es decir, colocaremos cada borna del tester en cada uno
de los dos extremos del circuito abierto que tenemos. Con ello se cerrara el circuito y
la intensidad circulara por el interior del multimetro para ser leída.
EL MULTÍMETRO:

Todo estudiante de electrónica, lo primero que debe de adquirir antes

que otra, es un multímetro. Sin ser exagerado, es el instrumento más
util en un taller, ya que es tan versátil. que te sirve para medir voltajes
AC, DC, resistores, capacitores, transistores, amperajes, continuidad,
etc.

VOM (volt-ohm-miliamperímetro)/VTVM (voltímetro de tubo de vacío).

El multímetro básico es un instrumento para el entrenamiento, este es

el que nos permite nuestros primeros contactos con el interior de los
circuitos electrónicos. No cabe duda que muy pocos explotan al máximo
todo que nos ofrece este instrumento. Hay un sin número de utilidades
que no aprovechamos.

INTRODUCCIÓN :

El multímetro es un instrumento de medición que funciona de acuerdo a la fuerza que se

produce entre un campo magnético y una bobina de alambre que conduce una corriente
eléctrica, este dispositivo eléctrico se conoce como galvanómetro. Un multímetro analógico
consiste básicamente en un galvanómetro sobre el cual se coloca una aguja que recorre una
escala e indica el valor de las mediciones. El multímetro puede medir voltaje, corriente y
resistencia eléctrica, esto depende de la manera como está conectado el galvanómetro
dentro del multímetro.

Para que el galvanómetro funcione como un instrumento para medir corriente eléctrica
(Amperímetro) se debe conectar en paralelo con una resistencia, el valor de la resistencia se
escoge de acuerdo al valor máximo que se desea medir. El diagrama eléctrico del
amperímetro se muestra en la figura.

CUIDADOS DEL MULTÍMETRO.

Antes de hacer una medición con el multímetro, debes tener en cuenta las siguientes recomendaciones.

a) La escala de medición en el multímetro debe ser más grande que el valor de la medición que se
va a hacer. En caso de no conocer el valor de la medición, se debe seleccionar la escala más
grande del multímetro y a partir de ella se va reduciendo hasta tener una escala adecuada para
hacer la medición.
b) Para medir corriente eléctrica se debe conectar el multímetro en serie con el circuito o los elementos del
circuito en donde se quiere hacer la medición.

c) Para medir voltaje el multímetro se conecta en paralelo con el circuito o los elementos en donde se quiere
hacer la medición.

Contenido:
Multímetro
El multímetro es un instrumento muy utilizado en la rama de
la fisica llamada, Electricidad, sirve para la obtención de
medidas de este campo, como su nombre lo dice tiene
varias funciones es decir multifuncional. A continuación se
describiran algunas de ellas solas y en conjunto.

Multímetro digital

El multímetro digital JH 2005 permite medir la diferencia de potencial y la intensidad en circuitos

de corriente continua y alterna, asícomo medir la resistencia y algunas otras propiedades de los
componentes electrónicos.

Para medir intensidades, tanto en continua (posición DCA del instrumento de la figura 3) como en
corriente alterna (ACA), es necesario conectar uno de los cables de entrada en la clavija COM y
el otro en la conexión A. Además el multímetro deberá ponerse en serie con el circuito empleado,
de manera que toda la corriente que circule por el circuito pase a través del multímetro.

Para medir diferencias de potencial, tanto en continua (DCV) como en alterna (ACV), es
necesario colocar una clavija en COM y la otra en V. En este caso el multímetro deberá ponerse
en paralelo con el elemento en el que queremos medir la diferencia de potencial.

Para medir la resistencia de un elemento es necesario que éste esté desconectado del circuito.
Los cables deberán estar en las clavijas COM y V y la rueda se pondrá en la zona de medida de
resistencias .

El multímetro es un instrumento tan valioso para el técnico en electrónica, como lo es el

estetoscopio para el médico; por lo tanto, todo estudiante de electrónica debe conocer las
características y funciones de los multímetros, pues con ellos podrá medir y analizar voltajes,
corrientes y resistencias en diversas partes de un circuito. Precisamente, con la lectura de este
fascículo, aprenderás a utilizar el multímetro (tanto el analógico como el digital) en sus funciones
de óhmetro, voltímetro y amperímetro. Adicionalmente, aprenderás el proceso general que debes
seguir para hacer un diagnóstico adecuado en la operación de un aparato electrónico. Y por si
fuera poco, realizarás un circuito práctico que puede funcionar como probador de continuidad.

Características de los Multímetros

El Multímetro se utiliza para medir diferentes acciones de los electrones en los componentes
eléctricos y electrónicos. Con este instrumento tu podrás medir "resistencia", "corriente", y
"tensión eléctrica".

1: Se presentan en una caja protectora, de tamaño no mayor de 25 pulgadas cúbicas.

2: Proveen dos terminales cuya polaridad se identifica mediante colores: Negro (-) y Rojo (+).
3: En las medidas de corriente directa (cd), la polaridad de los terminales debe ser observada
para conectar apropiadamente el instrumento. Esta precaución no es necesaria para las medidas
de corriente alterna (ca).
4: Poseen una llave selectora para elegir el tipo de medida a realizar. Están diseñados para
hacer medidas de "resistencia", "corriente", y "tensión eléctrica" .
5: La medida de precaución mas importante es que en las medidas de tensión y corriente se
debe observar las escalas. Es conveniente utilizar siempre la escala mayor en la primera medida,
luego la corregimos si es necesaria.
Objetivo I: Identifiquemos
las partes funcionales de
un Multimetro de la figura
1.

1.-Pantalla de lectura: Aquí

se leen las medidas.
a. Se compone de un diodo
de emisión de luz (LED) ó
Pantalla de cristal liquido
(LCD).

b. En la pantalla aparece un
indicador para la escala
correcta.

2.- Llave de encendido ( ON

-OFF).
a. Posee un circuito
electrónico que es activado
mediante una batería.

3.-Llave selectora: Sirve

para elegir del modo de
medida.
a. Tensión eléctrica, la
unidad de medida es el
Voltio (V).

b. Resistencia, la unidad de
medida es el Ohm ( ).

c. Corriente eléctrica, la
unidad de medida es el
Amperio, es por ello que
siempre la escala que se
utiliza esta en mili
Amperios, ( mA) la milésima
parte de un amperio.

d. Esta llave también señala

cuando se mide
capacitancia, resistencia de
un diodo, y temperatura.

4.- Terminales: Posee dos

terminales. (en el caso de
corriente directa)
a. El rojo es la polaridad
positiva, el negro es la
negativa.
b. La pantalla indica la
polaridad de la medida, el
signo menos (-) delante del
valor medido indica que la
polaridad está invertida.
Multimetro (Vom)

El amperímetro, voltìmetro y el ohmiómetro utilizan el galvanómetro D'Arsonval. La diferencia

entre los tres es el circuito utilizado con el movimiento básico. Es por lo tanto obvio que se puede
diseñar un instrumento para realizar las 3 funciones de medición; este dispositivo, tiene un
interruptor de función que selecciona el circuito apropiado al galvanómetro D'Arsonva y es
llamado comúnmente multímetro o medidor-volt-ohm-miliampere (vom).

Recursos para ampliar el tema:

Puede extenderse la información mediante la consulta bibliográfica de los siguientes libros:

- Instrumentación Electrónica Moderna y Tècnicas de Medición.

William D. Cooper.
Albert D. Helfrick.

WEB

Puede accesarse a la pagina de Internet, donde existe varias ligas para mas informaciòn, así
como un excelente servicio de preguntas y respuestas.
http://cuhwww.upr.clu.edu/~jcersosi/Modvolt/

http://www.galeon.com/ultimopunto/cat_cien/fisi_multim.htm

http://www.electronicayservicio.com/publicaciones/estudiantes/2217.htm

Regresar al menú

Siguiente
página

Mejor respuesta - Elegida por el usuario que pregunta

INSTRUMENTACIÓN ELÉCTRICA

Medición de tensión con diferentes instrumentos de medida

MULTÍMETROS ANALOGOS

De todas las herramientas y equipos que un electricista pueda poseer en su banco o en su maletín
de trabajo, probablemente el más útil sea el multímetro. Con un multímetro, analógico o digital, se
pueden realizar mediciones de voltaje, corriente y resistencia, realizar pruebas de continuidad,
etc. Para ello, todo lo que se necesita es colocar el selector en la posición correcta.

Existen multímetros analógicos y multímetros digitales. Los multímetros analógicos son los mas
comunes por su sencillez, portabilidad y tamaño compacto. Además son más baratos que los
multímetros digitales y resultan más convenientes de emplear en ciertas situaciones, por ejemplo
cuando es necesario medir cambios de voltaje o de corriente.

Los multímetros analógicos vienen en una gran variedad de formas tamaños y presentaciones. No
obstante, la mayoría tiene en común los siguientes elementos.

* Un par de puntas de prueba que comunican el instrumento con el circuito bajo prueba.

* Escalas análogas y aguja. Indican el valor numérico de la cantidad eléctrica que se esta midiendo.

* Selector de función. Permite seleccionar la naturaleza de la medida, es decir si se trata de un

voltaje o una corriente AC o DC, o simplemente una medición de resistencia.

* Selector de rango. Permite seleccionar el rango de valores a ser medido. En la mayoría de

multímetros análogos ,modernos, el selector de rangos y el selector de función están integrados
en un solo interruptor y, por tanto, las dos operaciones se hacen al tiempo.

En general, todos los multímetros analógicos emplean una bobina móvil la cual se encarga de
desplazar una aguja. El montaje físico se conoce como cuadro móvil o instrumento de D´Arsonval y
consta de una bobina de alambre muy fino arrollada sobre un tambor que se encuentra montado
entre los polos de un imán permanente, cuando circula una corriente directa a lo largo de la
bobina, el campo magnético generado por el paso de la corriente directa a lo largo de la bobina, el
campo magnético generado por el paso de la corriente interactúa con el campo magnético del
imán.

La fuerza resultante de esta interacción provoca que el tambor gire y por consiguiente, desplace la
aguja. La magnitud de la deflexión de la aguja es un indicador de la cantidad de corriente que
circula por la bobina. Más exactamente, la deflexión de la aguja es directamente proporcional a la
cantidad de corriente que circula a lo largo de la bobina. Si se necesita una corriente de 100*A
para conseguir que la aguja se desplace hasta alcanzar el máximo valor de la escala, entonces una
corriente de 50*A producirá un desplazamiento de la aguja igual a la mitad del desplazamiento
máximo.
Los multímetros análogos tienen normalmente una posición de utilización. Esta ultima es
generalmente horizontal, aunque existen excepciones donde la posición podrá ser vertical o con
algún otro ángulo de inclinación. El fabricante siempre indicará el ángulo de inclinación a utilizar
para realizar mediciones correctas.

Los multímetros análogos se ofrecen generalmente con algunos accesorios que permiten la
realización de mediciones especiales. Dos de los accesorios más comunes son la pinza de medición
de corriente y la punta de alto voltaje. La pinza de medición de corriente se coloca alrededor del
alambre por el que circula la corriente cuyo valor quiere medirse, eliminando así el problema de
tener que abrir el circuito. En este caso, es el campo magnético de la corriente el que se utiliza
para medir el valor de esta. Este tipo de amperímetro solo es capaz de medir corriente alterna y se
utiliza en general para medir la corriente de la línea de alimentación de 50 o 60Hz. Actualmente
existen pinzas amperométricas para ambas corrientes (son en general digitales y por efecto Hall)

La punta de alto voltaje se emplea para medir voltajes relativamente altos, superiores en muchos
casos a 30kV. Básicamente, se trata de una resistencia multiplicadora externa acoplada al
voltímetro DC del instrumento. El valor de esta resistencia depende de la sensibilidad del equipo y
del rango de medida. Por ejemplo, una punta de alto voltaje de 30kV para un instrumento de
20k*/V y un rango de 1000V requiere una resistencia de 580M*

MULTÍMETROS DIGITALES

Los multímetros digitales se caracterizan por poseer una pantalla numérica que da
automáticamente la lectura con punto decimal, polaridad y unidad (V, A o *). En general, los
multímetros digitales ofrecen mejor exactitud y resolución que los multímetros análogos y son
más confiables y fáciles de usar. Vienen en una gran variedad de presentaciones y, además de
voltaje, corriente y resistencia, en muchos casos pueden también medir frecuencia, capacitancia,
inductancia otras cantidades eléctricas.

Un multímetro digital típico se compone básicamente de una pantalla, una perilla selectora y los
bornes para conectar la puntas de prueba. En muchos casos, la perilla selectora es sustituida por
interruptores del tipo a presión (push-button).

La mayoría de los fabricantes de multímetros digitales ofrecen una variedad de accesorios

opcionales para sus instrumentos que extienden los rangos o la utilidad de los mismos. Entre estos
accesorios figuran puntas de prueba de alto voltaje, puntas de medición de corriente, dispositivos
de medición de luz, etc. La selección de los accesorios depende de sus necesidades de medición
particulares.

...

 hace 3 años
  0 Puntuación: Respuesta correcta
 0 Puntuación: Respuesta incorrecta
 Notificar un abuso

Puntuación del usuario que pregunta:

Comentario de la persona que pregunta:

gracias.. estuvo bien tu respuesta.. pero no lo que buscaba... :)

TR

a5_ccc1
Descargar (89 K) Imprimir (8 páginas)HTML sin formato

5/8

especificasiones del trabajo,rango de trabajo de multimetros fisica2

No se han encontrado coincidencias

3
4
