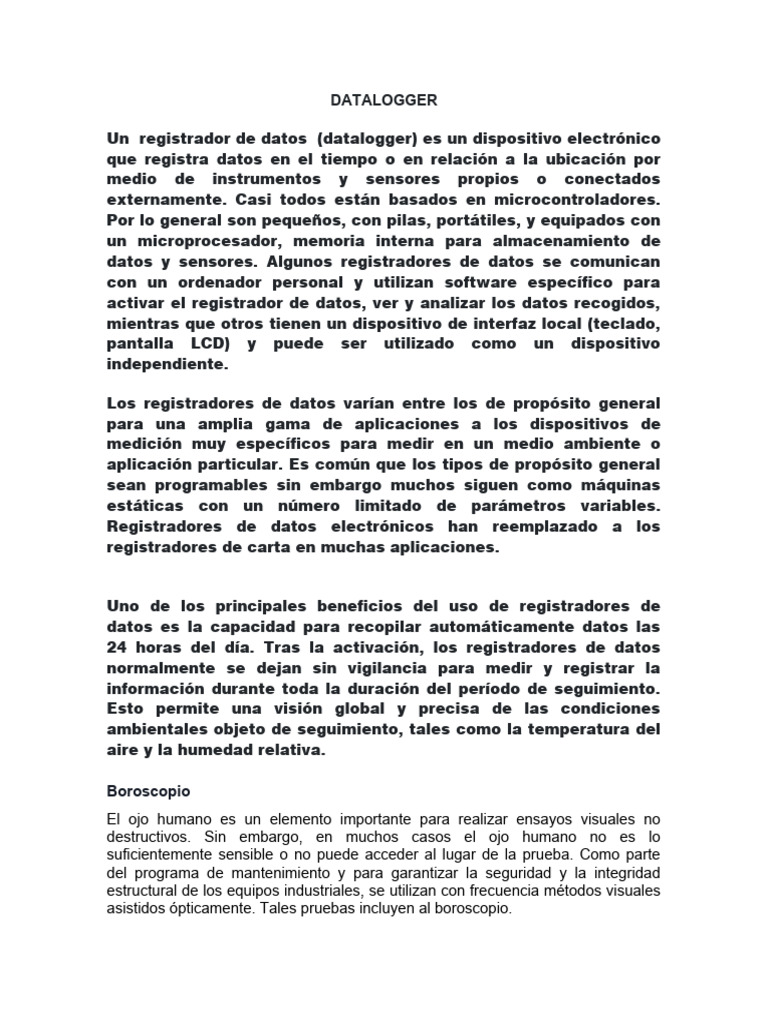

Boroscopio
El ojo humano es un elemento importante para realizar ensayos visuales no
destructivos. Sin embargo, en muchos casos el ojo humano no es lo
suficientemente sensible o no puede acceder al lugar de la prueba. Como parte
del programa de mantenimiento y para garantizar la seguridad y la integridad
estructural de los equipos industriales, se utilizan con frecuencia métodos visuales
asistidos ópticamente. Tales pruebas incluyen al boroscopio.
En el área de mantenimiento industrial mantener los equipos funcionales en todo
momento es una de las metas principales. Así, aseguramos la mayor
productividad posible y sacar provecho de las máquinas, herramientas y del
personal. Para ello, se usa una amplia variedad de herramientas con el fin de
monitorear en todo momento los equipos, procesos y estructuras. Entre ellas,
podemos encontrar boroscopios, cámaras térmicas, vibró metros y ultrasonidos.
Qué herramienta usar depende del tipo de máquina a estudiar. En este artículo
estudiaremos el boroscopio, cómo funciona y sus aplicaciones.
Instrumentos ópticos
Los primeros instrumentos ópticos fueron los telescopios usados para la
magnificación de imágenes distantes, y los microscopios usados para ampliar la
imagen de objetos muy pequeños. Desde la época de Galileo Galilei y Antonie
Van Leewenhoek, estos instrumentos han sido mejorados considerablemente.
Además, se han extendidos a porciones del espectro electromagnético. Asimismo,
tenemos a instrumentos ópticos como los binoculares y cámaras fotográficas.
Entre otros dispositivos ópticos tenemos:
Interferómetros: usados para medir las propiedades de la interferencia de las
ondas de luz.
Fotómetros: se aplican para medir la intensidad de una luz o intensidad luminosa.
Polarímetros: para medir la dispersión o rotación de luz polarizada.
Reflectómetros: para medir la reflectividad de una superficie u objeto.
Refractómetros: se utilizan para medir el índice de refractividad de varios
materiales.
Espectrómetros: aplicado para generar una porción del espectro electromagnético
visible, para el análisis de materiales o químicos.
Auto colimador: usado para medir las deflexiones angulares.
Boroscopio
El boroscopio es un instrumento óptico diseñado para asistir a las inspecciones
visuales en lugares estrechos y cavidades difíciles de alcanzar. Entonces, el
boroscopio consiste en un tubo rígido o flexible con un ocular o pantalla en un
extremo, una lente objetiva o una cámara en el otro. Todo esto, unido por un
sistema óptico o eléctrico en el medio. En algunos casos, el sistema óptico va
acompañado de una iluminación (normalmente de fibra óptica) para mejorar el
brillo y el contraste. La lente objetiva forma una imagen interna del objeto
iluminado y la amplía el ocular, que la presenta al ojo del observador.
Tipos de boroscopios
Los boroscopios pueden ser rígidos o flexibles. Además, pueden estar vinculados
externamente a un dispositivo de fotografía o videografía. Para uso médico,
instrumentos similares se denominan endoscopios.
Boroscopios rígidos
Un boroscopio rígido tiene un tubo metálico que contiene una serie de lentes. Los
cuales proporcionan una visión de la zona de inspección, y un sistema de
iluminación que dirige la luz a la zona de inspección. Los boroscopios rígidos
están disponibles en tamaños que van desde aproximadamente 2,0 mm de
diámetro y unos pocos centímetros de longitud. Asimismo, tienen hasta
aproximadamente 19,0 mm de diámetro y muchos centímetros de longitud.
Entonces, los boroscopios pueden suministrarse con sistemas ópticos que
proporcionen direcciones de visión directa, en ángulo recto, posterior y oblicua
delantera. Asimismo, muchos boroscopios tienen un adaptador en el ocular, que
permite grabar la imagen de la zona de inspección en una película fotográfica, en
vídeo o en un sistema de circuito cerrado de televisión (CCTV). Normalmente, los
boroscopios suelen tener una alta resolución de imagen y una profundidad de
campo, que va desde unos pocos milímetros hasta el infinito. Estos están
disponibles con varias potencias de aumento y controles de enfoque ajustables.
Boroscopios flexibles
Los boroscopios flexibles son tubos de plástico blindados, los cuales pueden ser
manipulados en curvas y diferentes ángulos. Así, nos permite acceder a zonas
inaccesibles para los modelos rígidos. Asimismo, estos también están disponibles
en varias combinaciones de diámetro y longitud. Una de sus características es que
carecen de un sistema de lentes intermedias dentro del tubo flexible. En su lugar,
en cada extremo del tubo hay un sistema de lentes conectado por dos haces de
fibras de vidrio.
El haz de fibras exterior transmite la luz a la zona de inspección, mientras que el
haz interior transmite la imagen de la zona de inspección a la lente del ocular. Así,
la iluminación suele ser proporcionada por una fuente de luz fría, externa y de
intensidad variable. Luego, en el ocular hay un anillo de enfoque que permite
ajustar la claridad de la imagen.
Algunos boroscopios tienen una perilla para controlar una punta orientable. Así,
este mando permite cambiar el ángulo de visión y orientar el extremo distal para
superar de las obstrucciones. No obstante, la resolución de la imagen de los
boroscopios flexibles es, en general, inferior a la de los rígidos. Asimismo, cuando
el acceso es difícil, puede ser necesario utilizar tubos guía para dirigir al
instrumento a la zona de inspección.
Funcionamiento
Se llena el bulbo con la solución de ácido clorhídrico 0,1 M saturado con cloruro de plata.
La diferencia de potencial en el interior del bulbo es constante, porque se mantiene su pH
constante (pH 7) de manera que la diferencia de potencial solo depende del pH del medio
externo.
Uso
¿QUE ES UN TERMOMETRO?
Existen dos tipos de presiones, la absoluta y la relativa, estos aprovechan estas medidas
para calcular la presión de las piezas industriales; la presión absoluta está condicionada a
la presencia del vacío, es decir, se calcula a partir del cero absoluto, ya que en estas
condiciones no hay presencia de alguna fuerza externa que impacte en la presión que se
desea medir.
Los manómetros miden la presión del fluido en bares, pascales y psi, mediante su aguja
indican el valor en la escala graduada; hay tres tipos de manómetros disponibles, el
primero es el de vidrio en forma de U donde se mide la presión con la diferencia de dos
vertientes del líquido.
El segundo es el manómetro de Bourdon, este tipo se prefiere para medir la presión de un
material elástico; por último, están los manómetros digitales, que son controlados por un
microprocesador y que ayudan a medir la presión con gran fiabilidad, su pantalla digital
muestra el valor numérico de la presión.
MEDIDOR DE CONDUCTIVIDAD
Potencial de agua
Las plantas son fenomenales ingenieros hidráulicos. Usando solo las leyes básicas de la física y la
simple manipulación de la energía potencial, las plantas pueden mover el agua a la cima de un
árbol de 116 metros de altura. Las plantas también pueden usar la hidráulica para generar
suficiente fuerza para dividir rocas y abrochar las aceras. El potencial hídrico es crítico para mover
el agua a las hojas para que pueda tener lugar la fotosíntesis.
El potencial hídrico es una medida de la energía potencial en el agua, o la diferencia de energía
potencial entre una muestra de agua dada y agua pura (a presión atmosférica y temperatura
ambiente). El potencial hídrico se denota con la letra griega ψ (psi) y se expresa en unidades de
presión (la presión es una forma de energía) llamadas mega pascales (MPa). El potencial del agua
pura (ψ w H2O pura) se designa como un valor de cero (aunque el agua pura contiene mucha energía
potencial, esa energía es ignorada). Los valores de potencial hídrico para el agua en una raíz, tallo
u hoja de una planta se expresan, por lo tanto, en relación con ψ w H2O pura.
El potencial hídrico en las soluciones vegetales está influenciado por la concentración de solutos,
presión, gravedad y factores llamados efectos matriciales. El potencial hídrico se puede desglosar
en sus componentes individuales usando la siguiente ecuación:
ψ sistema = ψ total = ψ s + ψ p + ψ g + ψ m
donde
ψ s = potencial de soluto
ψ p, = potencial de presión
ψ g, = potencial de gravedad
ψ m = potencial mátrico
“Sistema” puede referirse al potencial hídrico del agua del suelo (ψ suelo), el agua de la raíz (ψ raíz), el
agua del tallo (ψ tallo), el agua foliar (ψ hoja) o el agua en la atmósfera (ψ atmósfera), cualquiera que sea
el sistema acuoso que se esté considerando. A medida que los componentes individuales cambian,
elevan o disminuyen el potencial hídrico total de un sistema. Cuando esto sucede, el agua se
mueve para equilibrarse, pasando del sistema o compartimento con un mayor potencial de agua al
sistema o compartimento con un menor potencial de agua. Esto hace que la diferencia de
potencial hídrico entre los dos sistemas (Δ) vuelva a cero (Δ = 0). Por lo tanto, para que el agua se
mueva a través de la planta desde el suelo hasta el aire (un proceso llamado transpiración), las
condiciones deben existir como tales:
ψ suelo > ψ raíz > ψ tallo > ψ hoja > ψ atmósfera.
El agua solo se mueve en respuesta a Δ, no en respuesta a los componentes individuales. Sin
embargo, debido a que los componentes individuales influyen en el sistema ψ total, una planta puede
controlar el movimiento del agua manipulando los componentes individuales (especialmente ψ s).
