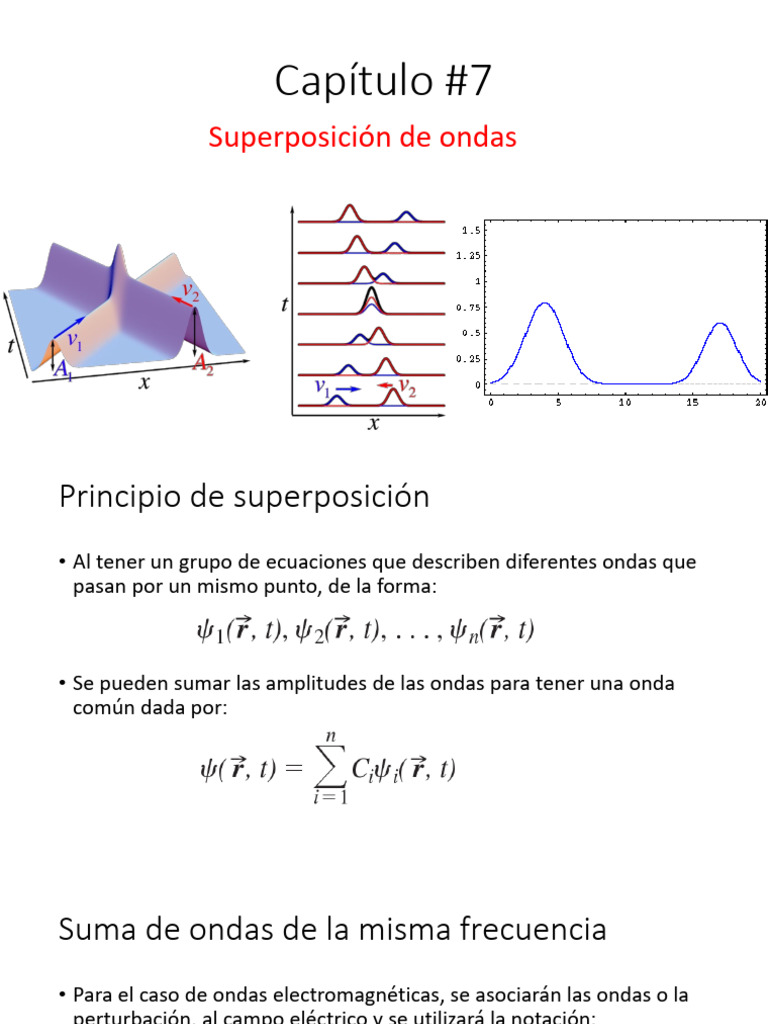

Capítulo #7

Superposición de ondas
Principio de superposición
• Al tener un grupo de ecuaciones que describen diferentes ondas que
pasan por un mismo punto, de la forma:

• Se pueden sumar las amplitudes de las ondas para tener una onda
común dada por:
Suma de ondas de la misma frecuencia
• Para el caso de ondas electromagnéticas, se asociarán las ondas o la
perturbación, al campo eléctrico y se utilizará la notación:

• Donde el término 𝛼(𝑥, 𝜀) sería el término espacio-fase, de tal forma

que, para dos ondas, se tiene:
¡Cuidado! en este
punto la definición
utilizada para
𝛼 𝑥, 𝜀 = −(𝑘𝑥 + 𝜀)
• Se puede definir una amplitud de campo resultante a partir de la
siguiente relación:

• La cual permite obtener una relación final para el campo combinado:

Lo importante de esta
• Donde: relación es el hecho de que
se pueda separar la parte
temporal, manteniéndose la
frecuencia constitutiva.
Note que 𝐸0 y 𝛼 dependen
de 𝑥.
 Diferencia de fase
• Es posible que las ondas no tengan la
misma fase, esto significa que existe una
diferencia de fase, dada como:

• Las ondas para las que 𝜀1 − 𝜀2 = 𝑐𝑡𝑒 se

consideran ondas coherentes. Eso implica
que no son funciones ni de 𝑡 ni de 𝑥
Diferencia de longitud de caminos
• Cuando se cumple que las ondas en superposición tienen la misma
fase y la misma amplitud de campo, solo queda la relación directa
𝛼2 − 𝛼1 = 𝑘Δ𝑥
• La diferencia de camino óptico se define como Note que si 𝑘Δ𝑥 es igual a 𝜋
la onda resultante es una
línea sin oscilación o lo que
es equivalente, se da
interferencia destructiva
𝑁 ondas en superposición
• Para este caso las soluciones de las ondas resultantes serían similares
a las que se obtuvieron con dos ondas en superposición.
Emisión atómica
• Si cada átomo emite trenes de onda de igual
amplitud se tendría una emisión dada por N
veces la densidad de flujo:

• Cuando dos ondas de fuentes no coherentes se

solapan no se puede considerar interferencia.
• Si las fuentes son coherentes entonces :
• Avión de ataque furtivo F-117 Nighthawk, su • Caza francés Rafale, utiliza cancelación
tecnología se basa mayoritariamente en la activa por emisión de señales desfasadas
dispersión de la radiación de tal forma que media longitud de onda, con respecto a
las señales no regresan a la fuente la que recibe y refleja
Suma por métodos complejos
• Al sumar las ondas componentes se obtiene:

• Donde se define la amplitud compleja como el término entre [].

• Para calcular la irradiancia se utilizan las cantidades conjugadas
Suma de fasores
• En la suma de fasores se deben tener
conocidas las amplitudes de las
ondas y el desfase que la onda 1 se
adelanta a la onda 2, de tal forma
que se suman los vectores en el
plano complejo.

• En el caso de suma de fasores planos

(sin desfase), con uno con desfase, el
resultado es indistinto en el plano
complejo, incluso si existiera desfase.
Ondas estacionarias
• Se pueden formar por la interferencia de
ondas que viajan en direcciones opuestas.
• La amplitud máxima final es igual la suma de
las máximas amplitudes originales
 Patrón en horno de microondas a diferentes alturas

Ejemplos
La topografía y la información del campo óptico se
adquieren simultáneamente con una resolución de
aproximadamente 100 nm en cristales de
telecomunicación mediante interferencia que
generan ondas estacionarias.
Ejemplos de ondas estacionarias
Ondas de diferentes frecuencias
• Para analizar este tipo de ondas
sumadas, lo que se debe hacer es
calcular valores promedios y valores
modulares
Velocidad de grupo
• Cuando varias ondas de diferente
frecuencia se unen la envolvente que las
describe se mueve a una velocidad
diferente a la velocidad de las ondas.

• La velocidad de grupo puede ser incluso

mayor (o menor que la velocidad de las
ondas que la formaron).
 Ondas de luz en medios dispersivos
• Se define en este caso el índice de refracción de grupo del material

• Donde el valor de la velocidad de grupo vendría dada por:

En el vacío se cumple qué:

𝜔 = 𝑘𝑐
Pero en un medio con índice
de refracción 𝑛 𝑘
𝑘𝑐
𝜔=
𝑛 𝑘
Ondas periódicas anarmónicas
• Estas ondas son ondas que aunque son periódicas no son
sinusoidales, aunque sin embargo, pueden estar compuestas por
ondas sinusoidales.
Análisis de Fourier
• Teorema de Fourier: Una función 𝑓(𝑥) con
un periodo espacial 𝜆 puede sintetizarse
mediante suma de funciones armónicas
cuyas longitudes de onda son submúltiplos
enteros de 𝜆.

2
• Donde 𝐴0 = × 𝐴𝑓 𝑥 (en un ciclo).
𝜆
 • Para obtener el resto de coeficientes
se debe integrar la función 𝑓(𝑥) en
cada uno de los términos sinusoidales

𝐴0 = 0
𝐴𝑚 = 0
𝐵𝑚 ≠ 0
2
𝐵𝑚 = (1 − cos 𝑚𝜋)
• Para el caso anterior (Ejemplo 7.5)

• ¿Por qué?
• ¿Por qué los 𝐵𝑚=2𝑖 son 0?
2
𝐵𝑚 = (1 − cos 𝑚𝜋)
𝑚𝜋
• Intente realizar la gráfica hasta 𝑚 = 21
Ondas no periódicas
• Para este caso las ecuaciones en el análisis de Fourier se convierten
en sus forma de aproximación de 𝜆 al infinito, o transformadas del
seno y el coseno de Fourier
