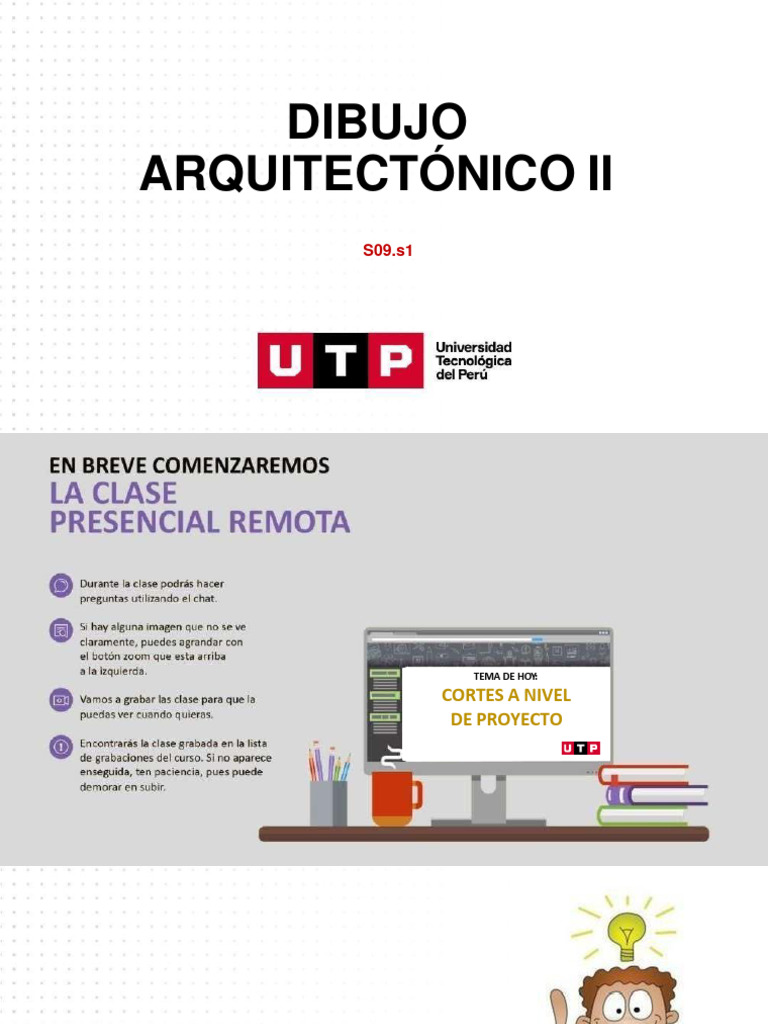

DIBUJO

ARQUITECTÓNICO II
S09.s1
TEMA DE HOY:
CORTES A NIVEL
DE PROYECTO
Niveles de representación

ANTEPROYECTO PROYECTO PLANOS DE OBRA


IDEAS
• PLANTAS • PLANTAS • PLANTAS
PRIMEROS • CORTES • CORTES • CORTES
BOCETOS • ELEVACIONES • ELEVACIONES • ELEVACIONES
• APUNTES • DESARROLLOS
• DETALLES
•ESPECIFICACIONES
AMOBLADO SOLO MUEBLES FIJOS
TECNICAS
COLOR TODO ACOTADO • CUADRO DE
SIN COTAS ACABADOS

ESCALA 1/50 ESCALAS: 1/50


ESCALAS: 1/100 1/75 1/25
1/75 1/10
1/5
Plantas a nivel de
proyecto

RESUMEN:
1 Cotas.
2 Ejes.
3Notas yllamadas.
4 Línea decorte.
5Nombres de ambientes.
6 Vanos y cuadro devanos.
7 Niveles.

8 Títulos.
¿Cual es el sistema de acotación en
una planta de distribución a nivel de
proyecto?
LÍNEA DE COTAS GENERAL, a ejes o línea de ejes, se acota la distancia entre
ejes.

LÍNEA DE COTAS PARCIALES, medida del espesor de los muros y ancho de


ambientes o espacios de cada lado

LÍNEA DE COTAS ESPECIFICAS o detalles, se acota el espesor de muros,


muros parciales, ventanas, puertas u otros elementos importantes de cada
lado.
Al finalizar la sesión, el estudiante
reconoce la manera correcta de
representar cortes arquitectónicos a nivel
de proyecto.
Corte de proyecto

Grafico que representa


aquellas características y
especificaciones que. no
se pueden determinar en
la planta arquitectónica
de un edificio o hecho
arquitectónico, usado en
el proceso de
construcción.
Corte de proyecto
ESPACIO PRÁCTICO
TRABAJO EN AULA

REQUERIMIENTO:
.En el siguiente plano indicar o señalar cuales son los
componentes de un plano de desarrollo-corte en escala 1.50

.Utilizar lápices, colores, plumones. etc.

.Técnica de presentación libre.


Tarea N° 09
Consigna:
Graficarlos02cortesquefaltandelavivienda,considerando loquecontieneunproyecto,siguiendolasindicacionesyelplanoadjuntoenTAREA09–
Resolverejercicio.

Requerimientos:
• Se utilizará CARTULINA CANSON FORMATOA2 –A3 según formato
• Escala1:50
• Valorizar
•Entrega próximaclase
valorización
REQUISITOS
Modalidad: INDIVIDUAL (1 persona)

Requerimientos:
El alumno deberá de traer para la próxima clase la lámina plantas
• Lápiz 2B para marcos de lamina
• Lápiz 4B para todo lo que es muros.
• Lápiz 2B para líneas de corte, puerta, aparatos sanitarios, apoyo de ducha, marcos y muro alto (vidrio en HB).
• Lápiz HB para el resto.
• Se deberá de hacer una lámina igual a la que se mostrará, utilizando instrumentos de dibujo.
CONCLUSIONES
¿Qué hemos aprendido
sobre el tema de hoy?
• Líneas de cotas (a ambos lados del
corte)
• Alturas generales.
• Alturas parciales (piso, techo, espesor
de losa, parapeto)
• Líneas de cotas especificas.
• Ejes referenciales
• Nombre de ambientes
• Nivel de piso terminado (interior,
exterior)
• Se indica mueble fijo en ambientes
especiales.
• Nombre.

CORTE A – A
ESC. 1:50
“Plano de
obras:Elevaciones”
PRÓXIMA SESIÓN
