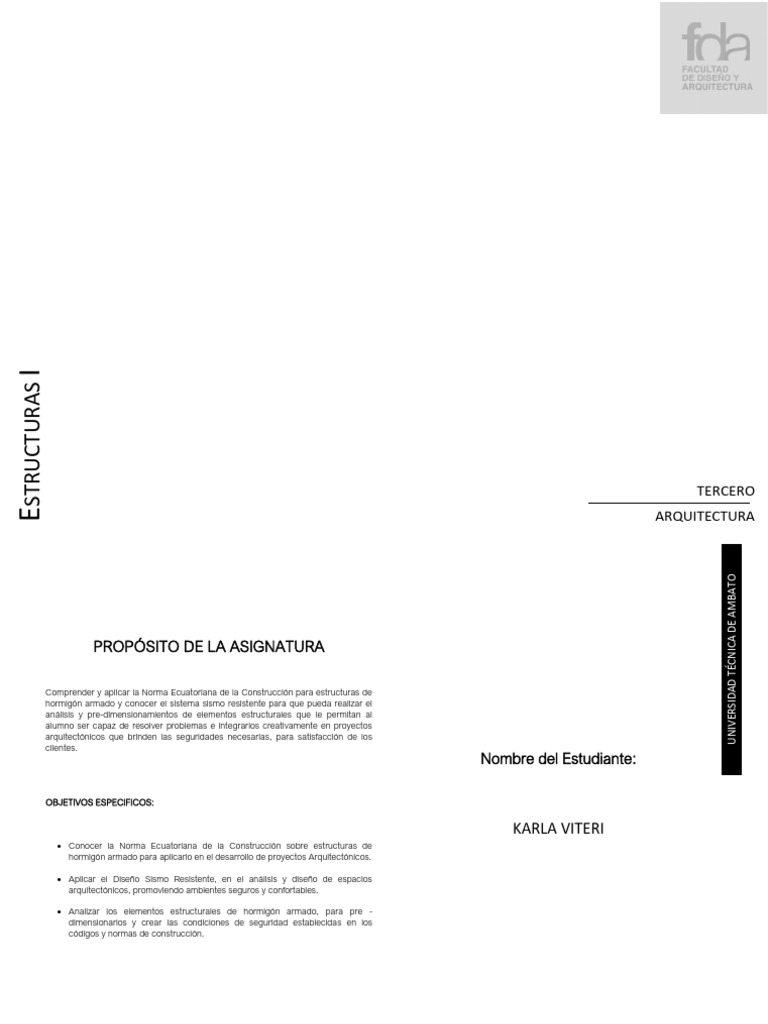

ESTRUCTURAS I

TERCERO
ARQUITECTURA
 UNIVERSIDAD TÉCNICA DE AMBATO
PROPÓSITO DE LA ASIGNATURA

Comprender y aplicar la Norma Ecuatoriana de la Construcción para estructuras de

hormigón armado y conocer el sistema sismo resistente para que pueda realizar el
análisis y pre-dimensionamientos de elementos estructurales que le permitan al
alumno ser capaz de resolver problemas e integrarlos creativamente en proyectos
arquitectónicos que brinden las seguridades necesarias, para satisfacción de los
clientes.
Nombre del Estudiante:

OBJETIVOS ESPECIFICOS:

KARLA VITERI
• Conocer la Norma Ecuatoriana de la Construcción sobre estructuras de
hormigón armado para aplicarlo en el desarrollo de proyectos Arquitectónicos.

• Aplicar el Diseño Sismo Resistente, en el análisis y diseño de espacios

arquitectónicos, promoviendo ambientes seguros y confortables.

• Analizar los elementos estructurales de hormigón armado, para pre -

dimensionarlos y crear las condiciones de seguridad establecidas en los
códigos y normas de construcción.
CONTENIDO

1. Antecedentes de la propuesta
2. Localización del Proyecto
3. Sistema estructural / Sistema Constructivo
4. Predimensionamiento de elementos estructurales
5. Conclusiones
6. Bibliografía
7. Anexos
 1. ANTECEDENTES DE LA PROPUESTA -La tercera: Es un bloque con forma rectangular para el
comercio, un piso.
-La cuarta: Tiene forma irregular, dos niveles, se encuentran las
Se solicitó diseñar una vivienda colectiva destinada a personas canchas de ping pong.
con adicciones, el terreno a utilizar tiene un área de
aproximadamente 1160.2986 metros cuadrados y se encuentra
entre las calles Celiano Monge y Augusto Arias. La estructura no
deberá tener más de 3 pisos y debe cobijar a mínimo 15
personas. Para una mejor bienvenida social se recomendó formar
espacios que sean para el público en general, estos espacios son
a libre criterio.

La primera propuesta se trató de una estructura con un espacio

público central, este lugar contaba con 4 canchas de ping pong
con las medidas reglamentadas, mientras que la reciente 1
propuesta cuenta con 2 canchas en la parte exterior de la
estructura. 2

El diseño final se basa en 4 estructuras: 4 3

- La primera: Tiene dos terrazas, tres pisos y una de sus fachadas
sigue la línea que se trazó como camino
-La segunda: Tiene forma de L, tres pisos y se trata de bloques
de alojamiento
 2. LOCALIZACIÓN DEL PROYECTO

El terreno a estudiar se encuentra en la esquina de las calles

Celiano Monge y Augusto Arias, es un terreno de
aproximadamente 1160 metros cuadrados, sin contar los retiros.
El Área construible según normativas es de 700.7697 metros
cuadrados.
Es una zona tranquila, tiene actividad comercial en sus
alrededores y se puede referenciar hacia el hospital Santa Inés.
 El hormigón visto no requiere un mantenimiento regular intensivo.
A diferencia de otros materiales que pueden desgastarse o
requerir repintado con el tiempo, el hormigón simplemente
necesita una limpieza ocasional para mantener su apariencia
original.

3. SISTEMA ESTRUCTURAS / SISTEMA Además, el hormigón visto tiene propiedades térmicas que ayudan
a mantener la temperatura interior de los edificios. Su masa
CONSTRUCTIVO térmica puede absorber y almacenar calor, lo que contribuye a
regular la temperatura y a reducir los costos de climatización.
Se escogió el sistema viga-columna (Aporticado) por las cargas
que tendrá que soportar la estructura, además de que se acoplaba
perfectamente a los 3 pisos que tiene.
Los materiales escogidos son el hormigón y el acero en cuanto al
sistema constructivo junto con detalles superficiales de vidrio y
acero.
Las fachadas de la estructura serán de hormigón visto.
El hormigón visto aporta un aspecto industrial y moderno a los
espacios arquitectónicos. Su apariencia sólida, texturizada y sin
revestimientos adicionales puede transmitir una sensación de
robustez y minimalismo
El hormigón es un material extremadamente duradero y resistente.
Puede soportar cargas estructurales, inclemencias del tiempo,
cambios de temperatura y fuego. Esta propiedad hace que el
hormigón visto sea una opción confiable para construcciones que
requieren una larga vida útil y una alta resistencia.
 4. PREDIMENSIONAMIENTO DE
ELEMENTOS ESTRUCTURALES

La luz crítica fue de 4.9 metros por lo tanto se optó por una losa
alivianada de 25 cm en las dos estructuras

vigas
Se encontró la viga crítica en las dos estructuras

VIGA TIPO 1
Se calculó la carga transferida para luego encontrar el momento
de diseño.
Se busca la cuantía mínima y la cuantía máxima de acero
Calculamos el peralte de la viga y con ello podremos obtener
finalmente la altura de la misma.

Usaremos un número que se encuentre entre estos valores.

Y verificamos que se pueda usar
Luego calculamos el área de acero en viga

Según el AS, buscamos en la siguiente tabla nuestra mejor

opción:
VIGA TIPO 2
Se realiza el mismo procedimiento anterior

DETALLE DE VIGA TIPO 2

Columnas
Para las columnas se buscan las áreas cooperantes a través de
simples multiplicaciones

Consultamos con los datos de cargas y armamos promedio las

cargas vivas y muertas del edificio a construir
Calculamos las cargas para luego encontrar el área de concreto

El área de acero para nuestra columna cuadrada es:

Consultamos con la tabla de Área de aceros y buscamos nuestra

mejor opción

Tendremos columnas cuadradas para toda la estructura

DETALLE DE COUMNA
5. CONCLUSIONES 6. BIBLIOGRAFÍA
Ministerio de Desarrollo Urbano y Vivienda. (2023). Capítulos
Se concluye que, para generar el proyecto del centro de de la NEC (Norma Ecuatoriana de la Construcción). Obtenido
rehabilitación de adicciones, siguiendo los estamentos de de https://www.habitatyvivienda.gob.ec/documentos-
la NEC, el sistema será aporticado por lo que trabajará con
normativos-nec-norma-ecuatoriana-de-la-construccion/
vigas y columnas de hormigón armado. Además, la malla
regular del proyecto nos indica que la luz máxima fue de 4.9
m, siendo esta la que se uso para los cálculos de
predimensionamiento.
Se usará una losa alivianada de 25 cm, habrá dos tipos de
viga una de 35 cm y la otra de 25 cm de altura pues la
estructura se separa en dos bloques y por último se tendrán
columnas de 25 cm por 25 cm.
Se usará la cantidad justa de acero, para un beneficio
económico del cliente.
 RECTIVIDA
Centro de Rehabilitación
Celiano Monge y Augusto Arias

KARLA VITERI
