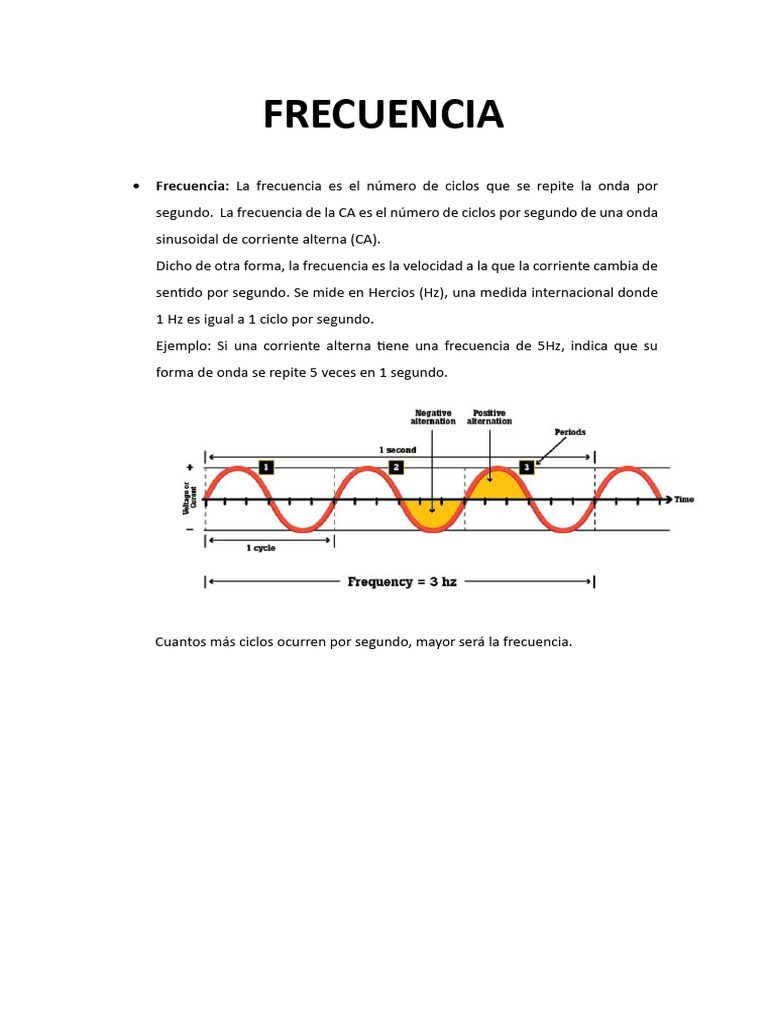

FRECUENCIA

• Frecuencia: La frecuencia es el número de ciclos que se repite la onda por

segundo. La frecuencia de la CA es el número de ciclos por segundo de una onda
sinusoidal de corriente alterna (CA).
Dicho de otra forma, la frecuencia es la velocidad a la que la corriente cambia de
sentido por segundo. Se mide en Hercios (Hz), una medida internacional donde
1 Hz es igual a 1 ciclo por segundo.
Ejemplo: Si una corriente alterna tiene una frecuencia de 5Hz, indica que su
forma de onda se repite 5 veces en 1 segundo.

Cuantos más ciclos ocurren por segundo, mayor será la frecuencia.

 FILTROS
Existen diferentes filtros en función del rango de frecuencias que dejan pasar:

• Filtro paso bajo: Un filtro de paso bajo, es un filtro que pasa señales de baja
frecuencia y bloquea o impide señales de alta frecuencia.
Estos filtros pueden ser construidos mediante resistencias y condensadores.
Un filtro RC de paso bajo, es un circuito de filtro compuesto por una resistencia
y un condensador que pasa a través de señales de baja frecuencia, bloqueando
las de alta frecuencia.
Para crear un filtro RC de paso bajo, la resistencia se coloca en serie con la señal
de entrada y el condensador se coloca en paralelo a la señal de entrada,
obteniendo el siguiente circuito:

El condensador ofrece una resistencia muy alta a bajas frecuencias y ofrece baja
resistencia a altas frecuencias
• Filtro paso alto: Un filtro paso alto, es un filtro que pasa señales de alta
frecuencia y bloquea o impide señales de baja frecuencia.
Este tipo de filtros se puede construir mediante un condensador y una
resistencia.
Para construir el filtro, se coloca la resistencia en paralelo con la señal de potencia
que entra en el circuito y el condensador se coloca en serie con la señal de
potencia que entra en el circuito.
 El condensador ofrece una resistencia muy alta a las señales de baja frecuencia
y una resistencia muy baja a las señales de alta frecuencia. Al ofrecer una
resistencia muy alta, bloquea a las señales de baja frecuencia, no permitiéndose
entrar en el circuito.
El circuito sería:

• Filtro paso banda: Un filtro paso banda es un filtro que deja pasar las frecuencias
delimitadas entre un máximo y un mínimo.
Esas frecuencias están limitadas por el filtro paso alto (frecuencia de corte
inferior) y el filtro paso bajo (frecuencia de corte superior)
En la primera parte del circuito, con el condensador C1 y la resistencia R1 forman
el filtro paso alto, y la segunda parte, forman el filtro paso bajo (es decir,
utilizando las resistencias R2 y C2, formando el filtro paso bajo
• Filtro rechazo de banda: Es un filtro que no permite el paso de señales cuyas
frecuencias se encuentren comprendidas entre las frecuencias de corte superior
e inferior.
Esta configuración es especial y poco utilizada, ya que únicamente elimina un
margen de frecuencias de trabajo muy escaso.
