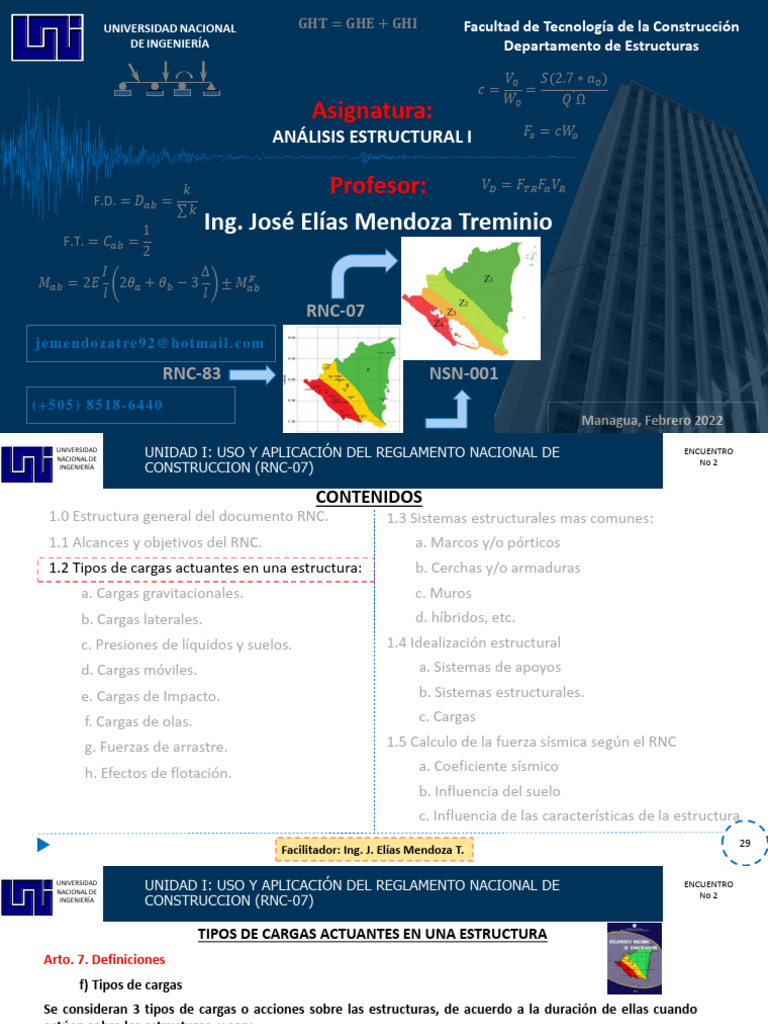

UNIVERSIDAD ENCUENTRO

NACIONAL DE
UNIVERSIDAD NACIONAL 𝐆𝐇𝐓 = 𝐆𝐇𝐄 + 𝐆𝐇𝐈 Facultad de Tecnología de la Construcción
No 2
INGENIERÍA
DE INGENIERÍA Departamento de Estructuras

𝑉0 𝑆 2.7 ∗ 𝑎0
𝑐= =
𝑊0 𝑄´ Ω
Asignatura:
𝐹𝑠 = 𝑐𝑊𝑜
ANÁLISIS ESTRUCTURAL I

F.D. = 𝐷𝑎𝑏 =
𝑘 Profesor: 𝑉𝐷 = 𝐹𝑇𝑅 𝐹𝛼 𝑉𝑅
σ𝑘
1 Ing. José Elías Mendoza Treminio
F.T. = 𝐶𝑎𝑏 =
2
𝐼 ∆ 𝐹
𝑀𝑎𝑏 = 2𝐸 2𝜃𝑎 + 𝜃𝑏 − 3 ± 𝑀𝑎𝑏
𝑙 𝑙
RNC-07
j e m e n d o z a t re 9 2 @ h o t m a i l . c o m

RNC-83 NSN-001
(+505) 8518-6440 28
Managua, Febrero 2022
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

CONTENIDOS
1.0 Estructura general del documento RNC. 1.3 Sistemas estructurales mas comunes:
1.1 Alcances y objetivos del RNC. a. Marcos y/o pórticos
1.2 Tipos de cargas actuantes en una estructura: b. Cerchas y/o armaduras
a. Cargas gravitacionales. c. Muros
b. Cargas laterales. d. híbridos, etc.
c. Presiones de líquidos y suelos. 1.4 Idealización estructural
d. Cargas móviles. a. Sistemas de apoyos
e. Cargas de Impacto. b. Sistemas estructurales.
f. Cargas de olas. c. Cargas
g. Fuerzas de arrastre. 1.5 Calculo de la fuerza sísmica según el RNC
h. Efectos de flotación. a. Coeficiente sísmico
b. Influencia del suelo
c. Influencia de las características de la estructura
29
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Arto. 7. Definiciones
f) Tipos de cargas
Se consideran 3 tipos de cargas o acciones sobre las estructuras, de acuerdo a la duración de ellas cuando
actúan sobre las estructuras, y son:

1. Cargas permanentes o que actúan en forma continua sobre la estructura. También se considera cargas
permanentes aquellas que sufren variaciones pequeñas en periodos de tiempos muy largos. Ejemplos de
estas cargas son: el peso propio de la estructura y elementos no estructurales fijos (carga muerta), empujes
de tierra y de líquidos, deformaciones impuestas a la estructura que varían poco con el tiempo como los
debidos al preesfuerzo o a movimientos de los apoyos.

2. Cargas variables, son aquellas cuya intensidad varia significativamente en el tiempo. Ejemplos de estas
cargas son: cargas vivas, cambios de temperatura, deformaciones impuestas y asentamientos diferenciales
cuya intensidad varié con el tiempo, y las acciones de maquinarias y equipos sobre la estructura. Además,
en donde aplique, deberá considerar los efectos de impacto, frenado y vibraciones causadas por cargas
variables durante la operación del edificio o estructura.

30
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

3. Cargas accidentales, son acciones no permanentes ni variables, de intensidad significativa y de duración
breve y que pueden afectar a la estructura durante su operación. Ejemplos de este tipo de acciones son los
sismos, los vientos, incendios, explosiones, etc.
g) Clasificación de cargas:

1. Cargas muertas:
Se considera como cargas muertas los pesos de todos los elementos constructivos, de los acabados y de todos
los elementos que ocupan una posición permanente y tienen un peso que no cambia substancialmente con el
tiempo.

Para la evacuación de las cargas muertas se emplearan las dimensiones especificadas de los elementos
constructivos y los pesos unitarios de los materiales. Se consideran el peso de todos los dispositivos de servicio
de la edificación, inclusive las tuberías, ductos, y equipos de aire acondicionados, instalaciones eléctricas,
ascensores, maquinarias para ascensores y otros dispositivos fijos similares. El peso de todo este material se
incluirá en la carga muerta. El peso de los equipos con el que se amueble una zona dada, será considerado
como carga viva.

31
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

g) Clasificación de cargas:
2. Cargas vivas
Se consideran cargas vivas las fuerzas que se producen por el uso y ocupación de las edificaciones y que no
tienen carácter permanente. Deberán ser consideradas en el diseño las cargas vivas mas altas que
probablemente ocurran.
Arto. 9. Cargas Muertas
En la estimación de las cargas muertas para propósitos de diseño, se usaran como cargas mínimas los pesos de
los materiales listados de la tabla 1 A a la tabla 8 A en los anexos de este reglamento estos pesos pueden ser
mayores según lo especifique el fabricante.
Arto. 10. Cargas Vivas
Se consideran cargas vivas las fuerzas que se producen por uso y ocupación de las edificaciones y que no tienen
carácter permanente. Deberán ser consideradas en el diseño las cargas vivas mas altas que probablemente
ocurran, pero en ningún caso menores que las cargas vivas uniformemente distribuidas listadas en la tabla 1.
32
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Arto. 10. Cargas Vivas
a) Cargas Vivas
Las cargas especificadas no incluyen el peso de muros divisorios de mamposterías o de otros materiales, ni el de
muebles, equipos u objetos de peso fuera de lo común, como cajas fuertes de gran tamaño, archivos importantes ,
libreros pesados o cortinajes en sales de espectáculos. Cuando se prevean tales cargas deberán cuantificarse y
tomarse en cuenta en el diseño en forma independientes de las carga viva especificada. Los valores adoptados
deberán justificarse en la memoria de calculo e indicarse en los planos estructurales.

Para la aplicación de las cargas vivas unitarias se deberá tomar en cuenta las siguientes disposiciones:
1) La carga viva máxima CV se deberá emplear para diseños estructural por fuerzas gravitacionales y para calcular
asentamientos inmediatos en suelos, así como en el diseño estructural de las cimentaciones ante cargas
gravitacionales.
2) La carga viva incidental o reducida CVR se deberá usar para los análisis por sismo y por viento.
3) Cuando el efecto de la carga viva sea favorable para la estabilidad de la estructura, como en los casos de
flotación, de volteo y de succión por viento, su intensidad se considera nula sobre toda el área.

33
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Arto. 10. Cargas Vivas
4) Las cargas vivas uniformes de la Tabla 1 (Cargas Vivas Unitarias Mínimas) se consideran
distribuidas sobre el área tributaria de cada elemento, entendiéndose por área tributaria el área
que incide con su carga unitaria sobre el elemento en referencia, de acuerdo al tipo de losa o
cubierta de que se trate.

34
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Tablas 1. Cargas vivas unitarias mínimas (Kg/m2)

Observaciones a la Tabla 1.

1) Para elementos con área tributaria, A, mayor de 36 m2, CV podrá reducirse, tomándola igual a 100+420/ 𝐴.
Cuando sea mas desfavorable se considerara en lugar de CV una carga de 500 kg aplicada sobre un área de
50 x 50 cm en la posición mas critica.

35
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Ejemplificación
La figura a continuación muestra un ejemplo de losa cargada uniformemente

Ejemplo de área tributaria para vigas.

La figura a continuación muestra un ejemplo para el caso de columnas.

Ejemplo de área tributaria para Columnas.

36
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Observaciones a la Tabla 1.
2) Para elementos con área tributaria, A, mayor de 36 m2, CV podrá reducirse, tomándola igual a 180+420/ 𝐴.
Cuando sea mas desfavorable se considerara en lugar de CV una carga de 1000 kg aplicada sobre un área de
50 x 50 cm en la posición mas critica.

En la figura de la izquierda, se muestra un arreglo de vigas que

rodean un perímetro de tablero A-B-C-D. Esto significa que el área
tributaria tiene una geometría triangular, cuyos ángulos serán
trazados a 45°

La figura de arriba. Ejemplo de áreas tributarias en un tablero rodeado de columnas.

37
Facilitador: Ing. J. Elías Mendoza T.
 UNIVERSIDAD
NACIONAL DE
UNIDAD I: USO Y APLICACIÓN DEL REGLAMENTO NACIONAL DE ENCUENTRO
INGENIERÍA CONSTRUCCION (RNC-07) No 2

TIPOS DE CARGAS ACTUANTES EN UNA ESTRUCTURA

Observaciones a la Tabla 1.
3) Para el diseño de pretiles de cubiertas, azoteas y barandales para escaleras, rampas, pasillos y balcones, se
tomara en cuenta lo estipulado en el inciso b) de este articulo.

4) La carga unitaria CV, deberá especificarse en los planos estructurales y en placas metálicas colocadas en
lugares fácilmente visibles de la edificación.

5) Las cargas vivas especificadas para cubiertas y azoteas no incluyen las cargas producidas por recipientes de
agua y anuncios, ni las que se deben a equipos u objetos pesados que puedan apoyarse o colarse. Estas
cargas deben preverse por separado y especificarse en los planos estructurales. Adicionalmente los
elementos de las cubiertas y azoteas deberán revisarse con una carga concentrada de 100 kg aplicada en la
posición mas critica.

6) Mas una carga concentrada de 1500 kg en el lugar mas desfavorable del miembro estructural de que se
trate.

38
