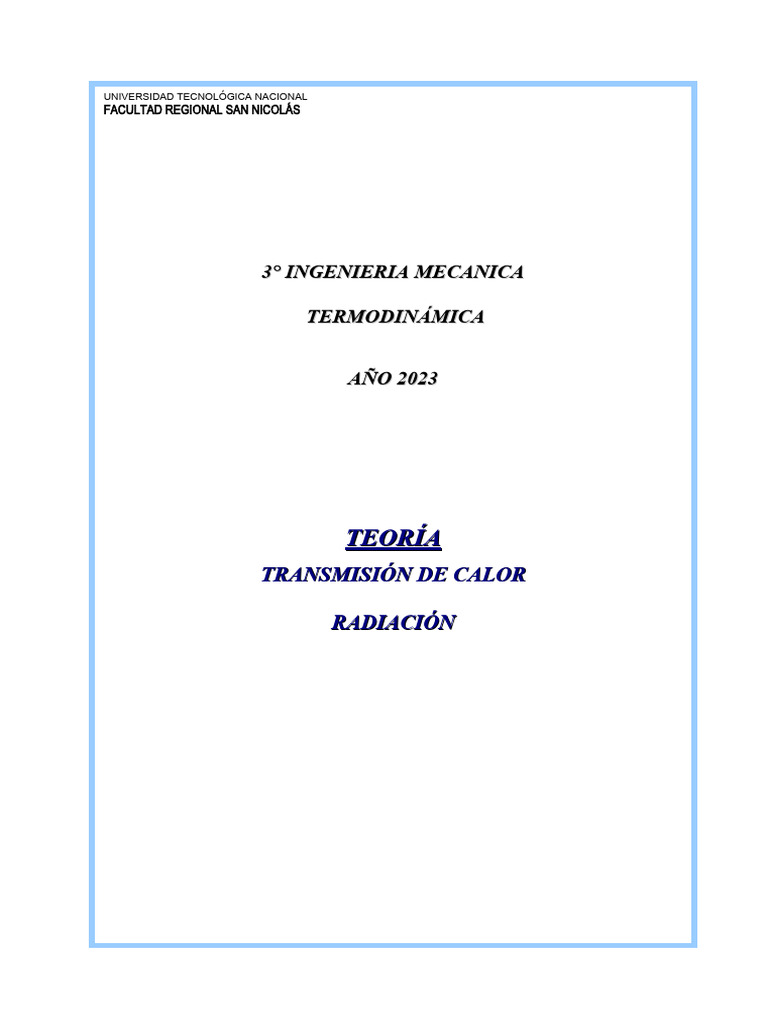

3° INGENIERIA MECANICA
TERMODINÁMICA
AÑO 2023
TEORÍA
TRANSMISIÓN DE CALOR
RADIACIÓN
1-0. - Radiación
La radiación es la propagación del calor sin intervención alguna de materia, ya que se realiza
por medio de ondas electromagnéticas, cuya velocidad de propagación es de 300.000 km/seg
que pueden transmitirse en el vacío, aire y cualquier clase de medio transparente y translúcido.
Página 2 de 16
Toda la vida sobre la tierra depende de la transmisión de la energía, que desde el sol llega a
la tierra a través del espacio vacío (o casi vacío). Esta energía se transmite desde el sol a la
tierra por radiación.
Como se dijo, la radiación electromagnética se genera a través del cambio de electrones de
un estado atómico de mayor energía a otro de menor (emisión). Si el cambio es de un estado
de menor energía a otro de mayor habrá entonces absorción de radiación.
La energía intercambiada será entonces:
Donde:
h = Constante de Plank, h=6.624.10-34 J.s
f =Frecuencia de la radiación emitida
El tipo de radiación electromagnética que resulta pertinente para la transferencia de calor es
la radiación térmica emitida como resultado de las transiciones energéticas de las moléculas,
los átomos y los electrones de una sustancia. La rapidez de la emisión de radiación térmica se
incrementa al aumentar la temperatura. La radiación térmica es emitida en forma continua por
toda la materia cuya temperatura está por arriba del cero absoluto. Es decir, todo lo que nos
rodea, como las paredes, los muebles y nuestros amigos, constantemente emite (y absorbe)
radiación. La radiación térmica también se define como la parte del espectro electromagnético
que se extiende desde alrededor de 0.1 hasta 100 μm, dado que la emitida por los cuerpos
debida a su temperatura cae casi por completo en este rango de longitudes de onda. Por tanto,
la radiación térmica incluye toda la radiación visible y la infrarroja (IR), así como parte de la
radiación ultravioleta (UV).
La luz es sencillamente la parte visible del espectro electromagnético que se encuentra entre
0.40 y 0.76 μm. La luz, el espectro visible, consta de bandas angostas de color, desde el violeta
(0.40 - 0.44 μm) hasta el rojo (0.63 - 0.76 μm).
Un cuerpo que emite alguna radiación en el rango visible recibe el nombre de fuente
luminosa. Es obvio que el Sol es la principal fuente luminosa. La radiación emitida por los
cuerpos a la temperatura ambiente cae en la región infrarroja del espectro, la cual se extiende
de 0.76 hasta 100 μm. Los cuerpos empiezan a emitir radiación visible que puede notarse a
temperaturas por encima de 800 K. El filamento de tungsteno de un foco eléctrico debe ca-
lentarse a temperaturas por arriba de 2000 K antes de que pueda emitir alguna cantidad
significativa de radiación en el rango visible.
En la transferencia de calor solo interesa la energía emitida por los cuerpos, debido sólo a su
temperatura. Por lo tanto se limitará, este estudio, solamente a la radiación térmica, a la cual se
la llamará sencillamente radiación. La radiación es un fenómeno volumétrico, sin embargo, para
los sólidos opacos (no transparentes), como los metales, la madera y las rocas, se considera
que la radiación es un fenómeno superficial, ya que la emitida por las regiones interiores nunca
puede llegar hasta la superficie y la que incide sobre esos cuerpos suele ser absorbida dentro
de unas cuantas micras de la superficie, es decir, las características relativas a la radiación de
las superficies se pueden cambiar por completo mediante la aplicación de capas delgadas de
recubrimiento sobre ellas.
La cantidad de energía de radiación emitida desde una superficie, a una longitud de onda
dada, depende del material del cuerpo y de la condición de su superficie. Por lo tanto, diversos
cuerpos pueden emitir cantidades diferentes de radiación por unidad de área superficial, aun
cuando se encuentren a la misma temperatura. Por consiguiente, resulta natural sentir
curiosidad acerca de la cantidad máxima de radiación que puede ser emitida por una superficie
a una temperatura dada. La satisfacción de esta curiosidad requiere la definición de un cuerpo
idealizado, llamado cuerpo negro.
Un cuerpo negro se define como un emisor y absorbedor perfecto de la radiación, ninguna
superficie puede emitir más energía que un cuerpo negro. Asimismo, emite energía de
radiación de manera uniforme en todas direcciones, por unidad de área normal a la dirección
de emisión. Es decir, un cuerpo negro es un emisor difusor, lo que significa que es "inde-
pendiente de la dirección".
Página 3 de 16
La energía de radiación emitida Eb (W/m2) por un cuerpo negro por unidad de tiempo y por
unidad de área superficial fue determinada de manera experimental por Joseph Stefan, en
1879, y la expresó como:
Donde:
= Constante de Stefan-Boltzmann σ = 5.67 x 10 -8
(W/m2K4)
T = Temperatura absoluta de la superficie en (K)
Nótese que la emisión de la radiación térmica es proporcional a la cuarta potencia de la
temperatura absoluta. La ley de Stefan-Boltzmann de la ecuación anterior da el poder total de
emisión de cuerpo negro Eb, el cual es la suma de la radiación emitida sobre todas las
longitudes de onda.
Página 4 de 16
Cuando la radiación choca contra una superficie, parte de ella es absorbida, parte de ella es
reflejada y la parte restante (si la hay) es transmitida. La fracción de radiación absorbida por la
superficie se llama absortividad α, la fracción reflejada por la superficie recibe el nombre de
reflectividad ρ, y la fracción transmitida es la transmisividad , en donde G es la energía de
radiación que incide sobre la superficie y Gabs, Gref y Gtr son las porciones absorbida, reflejada y
transmitida de ella, respectivamente. La primera ley de la termodinámica requiere que la suma
de energía de radiación absorbida, reflejada y transmitida sea igual a la radiación incidente;
esto es,
α+ρ+τ=1
Para superficies opacas, donde τ = 0 y por lo tanto:
α+ρ =1
Esta relación permite medir la reflectividad ρ y la absortividad τ de una superficie opaca
midiendo cualquiera de ellas.
Estas definiciones son para propiedades hemisféricas totales, dado que G representa el flujo
de radiación que incide sobre la superficie desde todas direcciones sobre el espacio
hemisférico y sobre todas las longitudes de onda. Por consiguiente, α, ρ y τ son las
propiedades promedio para todas las direcciones y todas las longitudes de onda. Sin embargo,
como la emisividad, estas propiedades también se pueden definir para una longitud de onda y
una dirección específica o para ambas.
La emisividad de una superficie se denota por ε y varía entre 0 y 1, es decir que 0 < ε < 1.
La emisividad es una medida de cuán cerca se aproxima una superficie a un cuerpo negro,
cuya emisividad vale 1., o sea la emisividad del cuerpo negro es ε = 1. La emisividad de una
superficie real varía con la temperatura, así como con la longitud de onda y la dirección de la
radiación emitida.
A continuación se presenta una lista con las emisividades de materiales comunes (metales y
no metales) donde se visualiza la variación de la misma respecto de la temperatura.
METALES
Página 5 de 16
Material Temp.(K) Emisividad ε Material Temp.(K) Emisividad, ε
Aluminio Magnesio pulido 300-500 0.07-0.13
Pulido 300-900 0.04-0.06 Mercurio 300-400 0.09-0.12
Lámina
400 0.09 Molibdeno
comercial
Intensamente
400-800 0.20-0.33 Pulido 300-2 000 0.05-0.21
oxidado
Anodizado 300 0.8 Oxidado 600-800 0.80-0.82
Bismuto
350 0.34 Níquel
brillante
Latón Pulido 500-1200 0.07-0.17
Intensamente
500-650 0.03-0.04 Oxidado 450-1000 0.37-0.57
pulido
Pulido 350 0.09 Platino pulido 500-1500 0.06-0.18
Placa mate 300-600 0.22 Plata pulida 300-1000 0.02-0.07
Oxidado 450-800 0.6 Acero inoxidable
Cromo pulido 300-1400 0.08-0.40 Pulido 300-1000 0.17-0.30
Ligeramente
Cobre 600-1000 0.30-0.40
oxidado
Intensamente Intensamente
300 0.02 600-1000 0.70-0.80
pulido oxidado
Pulido 300-500 0.04-0.05 Acero
Lámina
300 0.15 Lámina pulida 300-500 0.08-0.14
comercial
Lámina
Oxidado 600-1000 0.5-0.8 500-1200 0.20-0.32
comercial
Oxidado en Intensamente
300 0.78 300 0.81
negro oxidado
Oro Estaño pulido 300 0.05
Intensamente
300-1000 0.03-0.06 Tungsteno
pulido
Hoja brillante 300 0.07 Pulido 300-2500 0.03-0.29
Hierro Filamento 3500 0.39
Intensamente
300-500 0.05-0.07 Zinc
pulido
Hierro fundido 300 0.44 Pulido 300-800 0.02-0.05
Hierro forjado 300-500 0.28 Oxidado 300 0.25
Aherrumbrado 300 0.61
Oxidado 500-900 0.64-0.78
Plomo
Valores de emisividad para algunos metales, en
Pulido 300-500 0.06-0.08 función de su temperatura.
No oxidado,
300 0.43
áspero
Oxidado 300 0.63
NO METALES
Página 6 de 16
Material Temp.(K) Emisividad ε Material Temp.(K) Emisividad, ε
Página 7 de 16
La gráfica anterior presenta la variación de la emisividad de algunos materiales respecto de
la longitud de onda.
El poder absorbente será la relación entre la cantidad de calor absorbida por un cuerpo y la
cantidad de calor que le llega o que recibe (que es la que absorbería el cuerpo negro ideal):
Es de hacer notar que esta propiedad está íntimamente vinculada con el poder emisivo, ya
que, los cuerpos que mayor cantidad de radiaciones absorben, son también los que mayor
cantidad de energía radiante emiten, y se debe aclarar que para una misma longitud de onda y
una misma temperatura el poder emisivo o emisividad es igual al poder absorbente ( ε = ). Se
puede considerar la emisividad de una superficie como su rendimiento en cuanto a capacidad
de emitir o absorber radiación.
Es la relación entre la cantidad de calor reflejada "Q r" y la cantidad de calor recibida "Q" por
una determinada superficie:
PODER PODER
SUSTANCIA SUSTANCIA
REFLECTOR "r" REFLECTOR "r"
PAPEL DE ALUMINIO 0,94 VIDRIO DE VENTANA 0,12
Página 8 de 16
vacío, de modo de impedir toda posibilidad de transmisión de calor por conducción o por
convección, ya que para que exista cualquiera de estos dos tipos de transmisión, es
indispensable la presencia de materia.
Donde:
ε = emisividad de la superficie del cuerpo considerado, varía entre 0 y 1 en
función del tipo de superficie considerada.
As = área superficial de transferencia, m2
T = temperatura absoluta de la superficie, k
σ = Constante de Stefan-Boltzmann = 5.67 x 10-8 W/m2K4
Si se tiene un cuerpo en equilibrio térmico dentro de una cavidad a una temperatura T, y el
mismo se comporta como cuerpo negro, emitirá en cada unidad de tiempo y de superficie, una
cantidad de calor , igual al calor absorbido
.
Si el cuerpo se comporta como un cuerpo gris, el calor absorbido será a٠Qrecibido, por lo tanto
el calor emitido Q será:
Página 9 de 16
Teniendo en cuenta estas dos leyes, se deduce que el calor total emitido por la superficie F
de un cuerpo gris en cada unidad de tiempo es:
y
1-8. Transmisión del calor por radiación.
Se analizará el intercambio de calor por radiación térmica entre dos sólidos, entre los cuales
existe un medio transparente y translúcido a la radiación. Supondremos, además, que los
sólidos se comportan como cuerpos grises, entonces a + r = 1
Para el análisis se considerarán dos sólidos que presentan dos superficies de intercambio A1 y
A2, de coeficientes de absorción a1 y a2, y que se encuentran a las temperaturas absolutas T1 y
T2 tal que T2 < T1
Página 10 de 16
Para la superficie A1 la radiación neta será:
de modo que:
de modo que:
Igualando las dos ecuaciones del cálculo del Calor recibido por la superficie A1, deducimos
que:
Por lo tanto:
Pero según la ley de KIRCHHOFF, el calor emitido por un cuerpo gris es igual al producto del
coeficiente de absorción por el calor que emitiría por unidad de área y tiempo, un cuerpo negro
a la misma temperatura, de modo que:
Página 11 de 16
La razón de transferencia de calor total por radiación que se transmite entre las superficies A1
y A2 calculada desde la superficie A1 es válida la fórmula:
Trabajando algebraicamente:
Quiere decir que la razón de transferencia de calor por radiación térmica en el caso expuesta,
presenta analogías con el establecimiento de una corriente continua en un conductor eléctrico
(Ley de Ohms), siendo entonces:
.
Q
= a la razón de transferencia de calor por radiación térmica
(Intensidad)
Esquemáticamente se tiene lo representado en le siguiente figura:
Página 12 de 16
T1 > T2 Q Q neto 2 Q neto1
A1 q efectivo1 q efectivo 2 A2
T1 T2
1 a1 1 1 a2
q negro1 a1 A1 A1 a2 A2 q negro 2
Si ahora se supone que las superficies A1 y A2 son planas paralelas e indefinidas, obtenemos
que el calor intercambiado por radiación térmica por cada unidad de superficie será:
Donde:
El factor de emisividad (fe) varía de acuerdo a la disposición y tipo de superficies entre las
cuales se intercambia calor. Así podemos indicar los casos más generales (ver tabla siguiente)
.
La disposición y tipo de superficies entre las cuales se intercambia calor. Así se pueden indicar
los casos más generales (ver tabla siguiente):
Página 13 de 16
5 La superficie 1 tiene una forma cualquiera, pero es casi del
tamaño de la superficie 2.
El coeficiente de radiación para la transmisión de calor por radiación térmica entre dos
cuerpos, queda definido por la fórmula siguiente:
Donde:
= Potencia calórica por unidad de superficie, W/m2.
= Potencia calórica, W.
As = área superficial de transferencia, m2
T = temperatura de cada superficie,ºC
fe= Factor de emisividad
αr= Coeficiente de transmisión de calor por radiación, W/m2٠ºC
Cuando para la transmisión de calor por radiación térmica, αr es constante, se tiene régimen
permanente. En ese caso la resistencia térmica se mantiene constante, siendo su valor:
Lo desarrollado hasta aquí, se refiere a aquel caso en que la superficie 2 intercepta toda la
radiación de la superficie 1, es decir, si la superficie está completamente encerrada por la
superficie 2; o si la superficie 1 es plana y la superficie 2 se extiende tanto como el plano de la
superficie 1. Existe un segundo caso que es aquel en el cual la superficie 2 sólo intercepta
parte de la radiación de la superficie 1, esto es, no encierra totalmente a la superficie 1.
Entonces:
Donde f1→2 es la fracción de radiación total de la superficie 1 que incide sobre la superficie 2,
determinada para varios tipos de superficies. A continuación se presentan una serie de gráficos
donde se pueden visualizar el valor de f1→2 para cada caso particular. Además recordamos que
ε1 y ε2 son los Coeficientes de Emisividad de las Superficies 1 y 2 respectivamente.
Página 14 de 16
Página 15 de 16
Coeficiente de radiación αr, en función de las temperaturas de cada una de las superficies,
expresado en Kcal/m2٠ºC. (Multiplicar por 2,389 x 10-4 para obtener en J/m2 ºC)
Página 16 de 16
