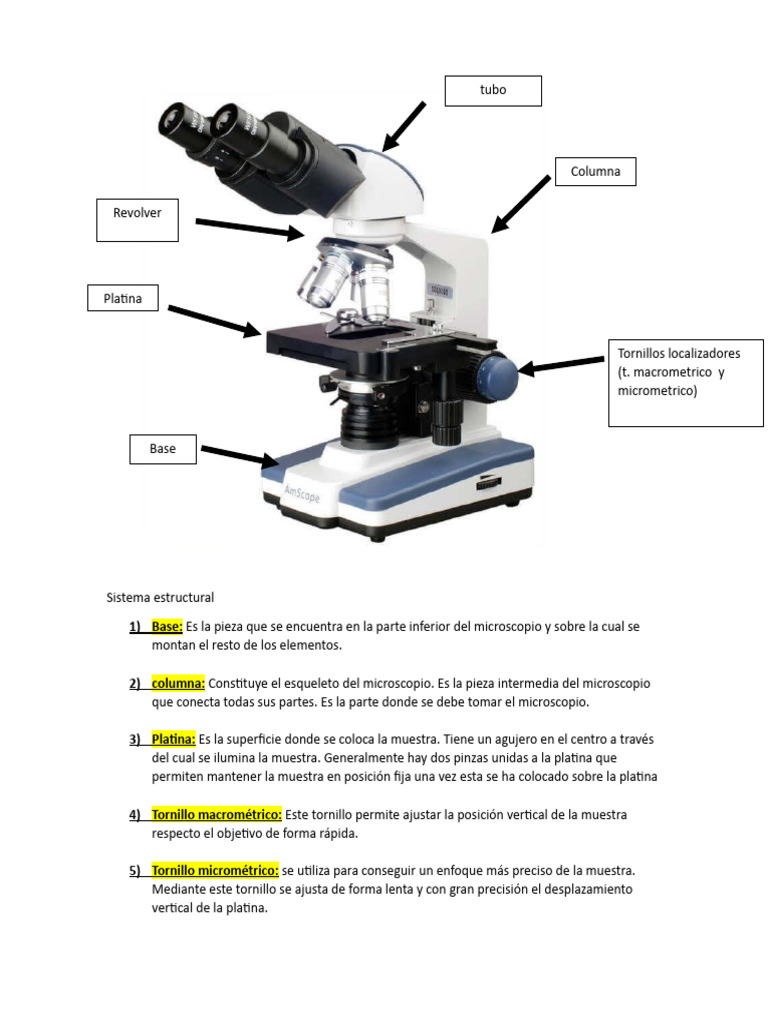

tubo

Columna

Revolver

Platina

Tornillos localizadores
(t. macrometrico y
micrometrico)

Base

Sistema estructural

1) Base: Es la pieza que se encuentra en la parte inferior del microscopio y sobre la cual se
montan el resto de los elementos.

2) columna: Constituye el esqueleto del microscopio. Es la pieza intermedia del microscopio

que conecta todas sus partes. Es la parte donde se debe tomar el microscopio.

3) Platina: Es la superficie donde se coloca la muestra. Tiene un agujero en el centro a través

del cual se ilumina la muestra. Generalmente hay dos pinzas unidas a la platina que
permiten mantener la muestra en posición fija una vez esta se ha colocado sobre la platina

4) Tornillo macrométrico: Este tornillo permite ajustar la posición vertical de la muestra

respecto el objetivo de forma rápida.

5) Tornillo micrométrico: se utiliza para conseguir un enfoque más preciso de la muestra.

Mediante este tornillo se ajusta de forma lenta y con gran precisión el desplazamiento
vertical de la platina.
 6) Revólver: Es una pieza giratoria donde se montan los objetivos. El revólver permite
seleccionar el más adecuado a cada aplicación.

7) Tubo: Es una pieza estructural unida a la columna del telescopio que conecta el ocular con
los objetivos. Es un elemento esencial para mantener una correcta alineación entre los
elementos ópticos.

Sistema óptico

Condensador
+diafragma

Lampara

Anillo
portafiltros

8) Lampara: que genera un haz de luz dirigido hacia la muestra. En algunos casos el haz de luz
es primero dirigido hacia un espejo que a su vez lo desvía hacia la muestra

9) Condensador: Es el elemento encargado de concentrar los rayos de luz provenientes del

foco a la muestra.

10) Diafragma: Es una pieza que permite regular la cantidad de luz incidente a la muestra.

11) Anillo porta filtro: es el lugar donde se coloca un filtro, generalmente de color azul, para
obtener una luz homogénea y parecida a la luz natural.
Sistema óptico

Binocular

Objetivos

12) Objetivos: tiene 4 lentes el cual se clasifican en: aumento menor (4x) aumento medio
(10x) aumento mayor (40x) aumento de inversión (100x) solo se debe usar con un aceite
de inversión

13) Binocular: son 2 estructuras que nos permite observar lo que está pasando en el
microscopio, lo normal es que tenga un aumento de 10x

14) Aumento total= objetivo x ocular
