CARATULA PETRA
TEMA:Instalaciones Electricas
ASIGNATURA: Introducción al Análisis de Circuitos
SECCIÓN: 02
CATEDRATICO: ING. JULIO CESAR ROSALES BARRERA
INTEGRANTES: CARNET:
1. Alvarez Claros Jose Gabriel 25-2327-2019
2. Fuentes Andrade Mauricio Alexis 25-1261-2015
3. Hernandez Orellana Erick Osvaldo 25-1210-2019
4. Monge Cortez Jeniffer Michelle 25-4289-2019
5. Muñoz Raymundo William Ernesto 25-3174-2018
6. Rivas Hernández Pedro Alberto 25-4037-2018
*===============================================================*

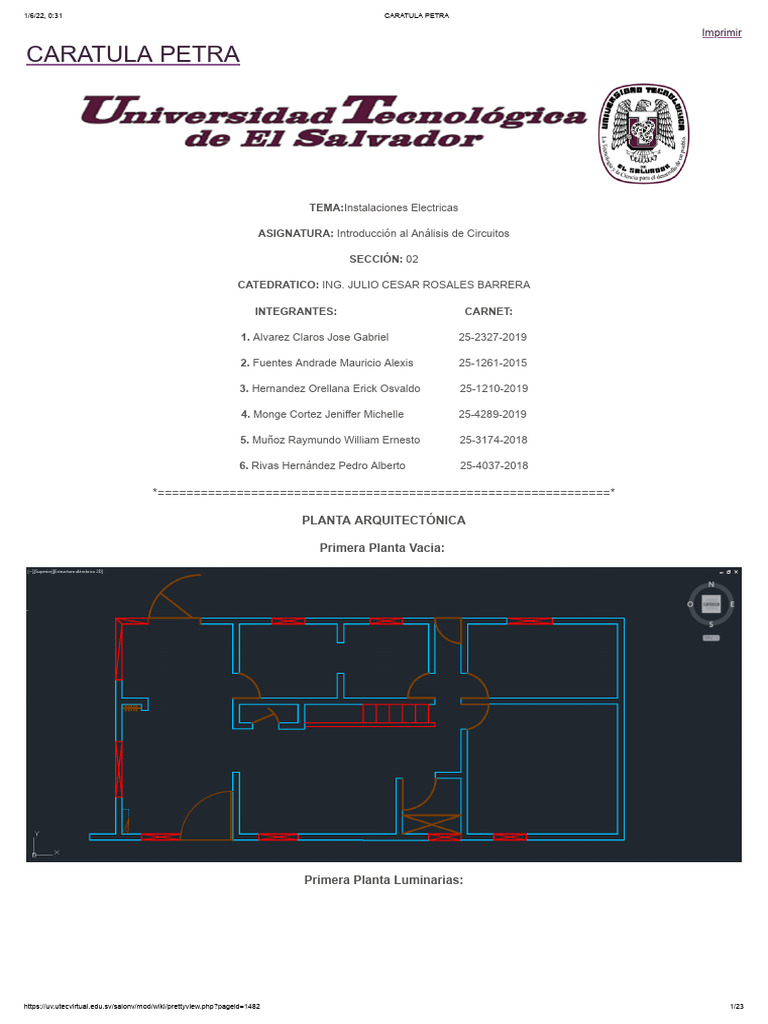

PLANTA ARQUITECTÓNICA
Primera Planta Vacia:
Primera Planta Luminarias:
https://uv.utecvirtual.edu.sv/salonv/mod/wiki/prettyview.php?pageid=1482 1/23
Segunda Planta Vacia:
Segunda planta Luminarias:
DESARROLLO DE CALCULOS:
Calculos para los Circuitos de Luminarias:
-Primera Planta:
(16 x 100)/1440=1.1= 2 Circuitos
-Segunda Planta:
(11 x 100)/1440=0.76= 1 Circuito
Primera planta Tomas:
Segunda Planta Tomas:
Desarrollo de Calculos:
Calculos para los circuitos de Tomas:
(23x200)/1920=2.39 = 3 Circuitos.
Desarrollo de Calculos Generales:
-------------------------------------------------
Circuito 1:
Voltaje operativo 120v
Carga instalada: 120vac*15Amp*0.8=1440W
Corriente W/V =1440/120=12A
Ampacidad= 12*1.25=15
Conductor: THHN #14
-------------------------------------------------
Circuito 2:
Conductor: THHN #14
-------------------------------------------------
Circuito 3:
Conductor: THHN #14
-------------------------------------------------
Circuito 4:
Ampacidad= 15*1.25=18.75
Conductor: THHN #12
-------------------------------------------------
Circuito 5:
Ampacidad= 15*1.25=18.75
Conductor: THHN #12
-------------------------------------------------
Circuito 6:
Ampacidad= 15*1.25=18.75
Conductor: THHN #12
-------------------------------------------------
Circuito 7:
Carga instalada: 800W
Corriente W/V =800/120=6.66A
Ampacidad= 6.66*1.25=8.325
Conductor: THHN #12
-------------------------------------------------
Circuito 8:
Ampacidad= 5*1.25=6.25
Conductor: THHN #12
-------------------------------------------------
Circuito 9:
Ampacidad= 8.33*1.25=10.41
Conductor: THHN #12
-------------------------------------------------
Circuito 10:
Ampacidad=10*1.25=12.5
Conductor: THHN #12
-------------------------------------------------
Circuito 11:
Ampacidad=33.3*1.25=41.62
Conductor: THHN #8
-------------------------------------------------
Circuito 12:
Ampacidad=12.53*1.25=15.625
Conductor: THHN #12
-------------------------------------------------
Circuito 11:
Ampacidad=8.33*1.25=10.41
Conductor: THHN #12
-------------------------------------------------
CUADRO DE CARGA:
Diagrama Unifilar
-¿Que es un cable eléctrico?
Es un tipo de conductor, que puede ser de cobre o aluminio que conduce electricidad, mas recomendable que sea de cobre,
porque este ultimo es un mejor conductor. Estos pueden ser de un solo hilo o de varios hilos.
Los cables de una residencia estan aislados, lo que significa que estan envueltos en un revestimiento de plastico no conductor.
Una excepcion de esto a resaltar, es que los cables a tierra generalmente son de cobre solido y estan aislados con aislamiento
verde o no estan aislados, o sea, cables desnudos.
Tabla resumen de calibre AWG segun amperaje mas usado en las instalaciones eléctricas.
Normalmente en las instalaciones eléctricas se suelen manejar 3 tipos de cables eléctricos:
Contactos Eléctricos:
*Estos comunmente se utilizan para conectar por de clavijas, cualquier tipo de electrodomésticos.
*Los contactos deben ser para una capacidad nominal no menor a 15 ampreres para 125 volts y no menor de 10 amperes para
250 volts.
*Estos contactos estan siendo alimentados por los circuitos eléctricos
*Para calculos, se toma a consideracion de 200 watss de salida.
*Los contactos se deben colocar, a una altura de 3 metros de altura mas o menos.
-Seguridad en las instalaciones eléctricas(Recomendaciones)
5 Tips que te ayudaran a evitar futuros accidentes a la hora de realizar una instalacion eléctrica:
1- No dejar alambres de corriente pelados y menos a la vista de las personas.
2- No sobre cargar las tomas de energia con muchos aparatos al mismo tiempo.
3- Revisar que los cables de los aparatos electricos a ocupar en la instalacion, no esten dañados.
4- A la hora de taladrar, conocer la ubicacion del cableado eléctrico interno, de esta manera evitar el contacto con este.
5- Al momento de halar para desenchufar el aparato eléctrico, debemos de hacerlo por el cable y no por el cabezal.
Elementos de una instalación eléctrica.
Un circuito eléctrico básico está formado por un conujto de componentes, que ordenados y conectados adecuadamente permiten
el paso de la corriente. Los cuatro principales son:
1. Una funte de enería (red eléctrica, generador, batería, pila), que proporciona el suministro de energía a través de un circuito.
2. Conductores eléctricos, que transportan la electricidad por todo el circuito.
3. La carga, consistente en los equipos y artefactos conectados que se quiere hacer funcionar.
4. Interruptores y tomacorrientes que permiten conectar o desconectar las cargas (encenderlas o apagarlas).
Características de la instalación eléctrica.
Confiable: Cumple su objetivo a través del tiempo, tiene buen diseño, la mano de obra es calificada y los materiales son
adecuados y de calidad.
Estética: Es ordenada y armónica con la vivienda.
Fléxible: Se puede ampliar, disminuir o modificar con facilidad, y se adecua a las necesidades futuras.
Eficiente: La energía se trasmite con la mayor eficiencia posible y los equipos están bien instalados.
Segura: La seguridad de las personas y las propiedades durante su uso está garantizada.
Simple: Tanto la operación como el mantenimiento son sencillos, y no se requiere recurrir a personas altamente calificadas.
Tipos de instalaciones eléctricas.
Semivisible
Es la que se puede observar a simple vista por estar adherida a los muros y techos.
Empotrada
Es la qe no se puede observar porque está dentro de los muros, pisos, techos, etc.
Herramientas e Instrimentos.
Alicate: La mayor utilidad de un electricista son el aicate universal, el alicate de punta y alicate de corte.
Cuchilla de electricista: Es una de las herramientas más usadas por el electricista. La hoja debe ser rigída y resistente, y debe
tener una longitud de 2 pulgadas más o menos .
Destornilladores para electricidad: Los destornilladores de electricista, están pensados para facilitar y hacer seguro el montaje y
el desmontaje de piezas eléctricas. Se minimiza el riesgo de shock eléctrico al utilizarlos. Los más comunes son los siguientes:
Destornillador de punta plana y destornillador de punta de estrella.
Para evitar accidentes y facilitar el trabajo debe mantenerlos secos y limpios. Las puntas deben estar afiladas y en buen estado.
No se debe utilizarlos para golpear o para abrir agujeros.
Wincha pasacable: Se usa principalmente en las instalaciones empotradas o en segmentos largos(En el mercado se pueden
encontrar de diferentes longitudes).
Martillo: Se recomienda que el mango sea de madera u otro material aislante de la corriente eléctrica.
Pinza amperimétrica: Es un equipo que sirve para medir lo siguiente:
Voltaje de corriente alterno
Amperaje
Ohmio
Frecuencia
La pinza amperimétrica tiene dos partes: una pantalla LCD de lectura y un selector de perilla para cambiar el tipo de medida.
Siombología.
La simbología eléctrica facilita la elaboración e interpretación de los planos. Con los simbolos se pueden dibujar diagramas para
representar los circuitos.
Pasos para efectuar una instalacion electrica residencial.
1. Diseñe el plano de la instalación eléctrica sesidencial.
2. Identifique el recorrido de los conductores y los diversos puntos de instalacion, de acuerdo con el plano de electrificación.
3. Monte el interruptor termomagnético y su caja de protección, situandolos lo más cerca posible del punto de entrada de la
conexión del medidor.
4. Señalice el recorrido del circuito según las especificaciones del plano eléctrico.
5. Utilice abrazaderas para fijar los tubos a paredes y techos.
6. Tienda los cables por los tubos, desde la caja principal hasta el último punto de instalación del domicilio. Recuerde hacer
derivaciones para cada punto de energía en conexión.
7. Prepare los terminales del conductor para conectar los accesorios.
Es importante conectar correctamente los accesorios para impedir que se produzca un falso contacto o se desgaste uno de los
conductores por esfuerzo mecánico, así como para evitar los peligros latentes de cortocircuitos en el alojamiento de los
accesorios.
Pele el conductor hasta 2 cm de su extremo.

Con el alicate de puntas redondad, tom el extremo del conductor.
Gire el alicate en el sentido indicado por la flecha.
Controle el diámetro del ojal de acuerdo con el diámetro del dornillo.
Doble el ojal en el sentido indicado, de tal modo que los ejes del ojal y el conductor queden alineados.
8. Conecte los accesorios:
a) Posicione el ojal de tal manera que, al ajustar el tornillo, se lo obligue a cerrarse más.
b) Intercale una arandela entre la cabeza del tornillo a la tuerca de fijación, para asegurar un buen contacto eléctrico.
9. Con ayuda de u amperímetro, compruebe el funcionamiento normaldel circuito respectivo, haciendo la conexión
correspondiente para medir la intensidad de la corriente del circuito.
10. Con ayuda de un multimetro, compruebe la tensión en el circuito colocándolo en la escala adecuada para medir la tensión en
el interruptor termomagnético, así como en los terminales del portalámpara y el interruptor.
Diagramas.
En las instalaciones pequeñas, como es el caso de las viviendas rurales con pocos puntos por conectar, el electricista puede
elaborar sin mayor dificultad el esquema y lograr la aprobación del propietario. Se debe de brindar al poblaor rural orientación
técnica sobre la mejor ubicación de los interruptores, luminarias y tomacorrientes. Se le debe explicar las bondades de una
instalación de calidad.
Existen diferentes tipos de diagramas algunos de estos son:
Esquema topográfico.
Es una representacion en perspectiva de las instalación. Por lo general se realizan esquemas topográficos separados de cada
estancia de la vivienda, para poder ubicar correctamente las cajas de derivación y registro.
Esquema Multifilar.
También es llamado "esquema real". Este esquema contribuye a obtener una compresión rápida de la instalación pues muestra
todos los conductores y conductores y componentes que intervienen en determinado circuito eléctrico. Este tipo de representación
se puede aplicar solo para los esquemas básicos de instalaciones domésticas.
Plano de planta.
Para contemplar la correcta representación de la instalación eléctrica, se emplean los planos de planta, en los que se pueden
ubicar y distribuir correctamente todos los elemtentos de la instalación.
Seguidamente, se representa la instalación de un circuito básico:
Generación de energía eléctrica.
En El Salvador, el consumo de energía eléctrica aumenta en forma paralela al crecimiento demográfico industrial, los cuales traen
como consecuencia un incremento en la necesidad de suministros, que básicamente se pueden agrupar en: vivienda, comercio,
industria y servicios.
Las principales formas de generacion eléctrica en El Salvador son:
Hidroeléctrica
Térmica
Geotérmica
Biomasa
Central Hidroeléctrica.
En una central hidoeléctrica se utiliza energía hidráulica para la generación de energía eléctrica.
En este tipo de generación, el agua de los rios se acumula mediante el aprovechamiento del agua embalsada en una presa,
situada a más alto nivel que la central donde se utiliza la fuerza y velocidad del agua para hacer girar las turbinas que a su vez
están acopladas a generadores eléctricos.
Central Térmica.
En la central térmica se transforma la energía química de combustible en energía eléctrica, es una instalacion en donde la energía
mecánica de un motor a combustión mueve un generador eléctrico.
El combustible a utilizar puede variar entre gas, carbón, diesel y un derivado del petróleo llamado fuel-oil, este se almacena en
depósitos a medida que llega de la refinería.
Central Geotérmica.
En la central geotérmica es un lugar donde se aprovecha el calor interno de la tierra, la electricidad se obtiene mediante el
aprovechamiento del calor, del agua caliente o de los vapores generados de forma natural.
Estos son obtenidos mediante técnicas de bombeo o impulsos de agua y conducidos a través de tuberías hacia una turbina
acoplada a un generador.
Central Biomasa.
En la central biomasa se genera una energía eléctrica renovable, procedente del aprovechamiento de la materia vegetal y animal,
tales como: plantas de crecimiento rápido, residuos de procesos agrícolas y forestales, basura industrial y restos de animales.
Conclusion.
Las instalaciones electricas forman parte esencial en nuestras vidas, pues constantemente estamos observando y colaborando en
su funcionamiento. La instalacion eléctrica es un conjunto de elementos que permiten transportar y distribuir energía eléctrica
desde el punto de suministro hasta los equipos los cuales la utilizan. El fin de la wiki es dar a entender la instalación eleéctrica de
una vivienda. Otro punto importante furon los símbolos eléctricos que se utilizan para el diseño y el montaje de instalaciones
eléctricas, son estrategias metodológicas que consisten en dibujar instalaciones en circunstancias reales a partir de los calculos
necesarios para poder interconectar cada uno de los componentes necesarios. Ademas de recomendaciones que son importantes
para evitar posibles accidentes.
*===============================================================*
Enlace del proyecto en Autocad: https://mailutecedusv-

my.sharepoint.com/:u:/g/personal/2523272019_mail_utec_edu_sv/EbDk5E7rQkZBnr7mK9gsDs8BsJIohTMPEwyfkhTR1xsCjg?
e=yRgjl5
*===============================================================*
UNIDAD 5
GENERACIONES ELECTRICAS EN EL SALVADOR
*GENERACION POR MEDIO DE GAS NATURAL
¿En que consiste?
1- El gas natural se quema en un quemador de turbina de gas, la cual acciona un generador para producir de esta forma
electriciadad.
2- Los gases de escape caliente que provienen de la turbina de gas se envian a un generador de vapor de recuperacion de calor,
el cual se llama Heat Recovery Steam Generator por sus siglas en ingles (HRSG) para generar el vapor subcritico o supercritico.
3- Luego el vapor se enviadirectamente a una unidad de turbina/generador para producir electricidad adicional y seguidamente
pasa por un condensador para volver a convertirlo en agua desmineralizada.
A continuacion, un digrama para visualizar el proceso anteriormente descrito:
DESCRIPCION DE COMPONENTES
Turbina de gas:
Un motor de turbina de gas, es un tipo de motor de combustion interna. Practicamente, el motor es como un dispositivo de
conversion de energia que transforma la energia almacenada en el combustible, en energia mecanica.
Generador de vapor:
Heat Recovery Steam Generator(HRSG)
Este recupera el calor de una corriente de gas caliente, como una turbina de combustion u otra corriente de gas residual. Produce
vapor que puede ser utilizado en un proceso(cogeneracion) o utilizado para impulsar una turbina de vapor(ciclo combinado).
Condensador:
Su funcion es la de un intercambio de calor que enfria el vapor transformandolo nuevamente en liquido.
Procesos y Aplicaciones.
Bomba de agua de alimentación de alta presión diferencial para plantas de combustión de gas
La bomba de agua de alimentación (Free Water Pumps, FWP) bombeo en el agua de alimentación desde el desgasificador, hasta
el generador de vapor de recuperación de calor. La característica principal de las FWP eso alta presión diferencial. En centrales
eléctricas de ciclo combinado de combustión de gas de cualquier tamaño, las FWP son horizontales de tipo sección anular y a
veces pueden ser también de tipo partido axialmen barril te o de barril.
Bombas personalizadas de extracción de condensado para plantas de combustión de gas.
La bomba de extracción de condensado (CEP) extraen el agua condensada del condensador y la bomba en a través del sistema
de limpieza de condensado y los calentadores de baja presión hasta el tanque desgasificador del agua de alimentación. En las
centrales eléctricas de ciclo combinado de combustión de gas de tamaño grande y mediano, las CEP son verticales de tipo
encapsulado para asegurar suficiente altura neta positiva de aspiración disponible (Net Aviable, NPSHA). En centrales eléctricas
pequeñas, las CEP podrían ser también horizontales de tipo de aspiración axial.
Bomba de agua de refrigeración de Gran caudal para plantas de combustión de carbón y petróleo.
Las bombas de agua de refrigeración (Cooling Water Pumps, CWP) ministrando agua fría para enfriar el vapor de salida en el
condensador y bombear la de vuelta a la torre de refrigeración o a la salida del sistema de refrigeración abierto. La principal
característica de las CWP es su gran caudal. En las centrales eléctricas de ciclo combinado de combustión de gas de tamaño
mediano o grande, las CWP son verticales del tipo columna. En centrales, las CWP podrían ser también horizontales de tipo
partida axialmente.
-Planta de Energía del Pacífico
Esta planta contempla una unidad flotante de almacenamiento y regasificacion, una tuberia submarina de 2 kilimetros de largo y
ademas incluye una estacion de 2 lineas eléctricas de aproximadamente de 44 kilimetros que conecta la central generadora con la
sub estacion eléctrica de Ahuachapán y otra con la sub estacion de Acajutla.
Capacidad generada: 378 MEGAVATIOS MV.
Consumo en porcentaje: Esta genera un 30% de energia que consume el pais.
*===============================================================*

Wiki

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Wiki

Cargado por

Copyright:

Formatos disponibles

1/6/22, 0:31 CARATULA PETRA

ASIGNATURA: Introducción al Análisis de Circuitos

CATEDRATICO: ING. JULIO CESAR ROSALES BARRERA

1. Alvarez Claros Jose Gabriel 25-2327-2019

2. Fuentes Andrade Mauricio Alexis 25-1261-2015

3. Hernandez Orellana Erick Osvaldo 25-1210-2019

4. Monge Cortez Jeniffer Michelle 25-4289-2019

5. Muñoz Raymundo William Ernesto 25-3174-2018

6. Rivas Hernández Pedro Alberto 25-4037-2018

Primera Planta Vacia:

Primera Planta Luminarias:

Segunda Planta Vacia:

Segunda planta Luminarias:

Calculos para los Circuitos de Luminarias:

(16 x 100)/1440=1.1= 2 Circuitos

(11 x 100)/1440=0.76= 1 Circuito

Primera planta Tomas:

Segunda Planta Tomas:

Calculos para los circuitos de Tomas:

Desarrollo de Calculos Generales:

Voltaje operativo 120v

Carga instalada: 120vac*15Amp*0.8=1440W

Corriente W/V =1440/120=12A

Conductor: THHN #14

Voltaje operativo 120v

Carga instalada: 120vac*15Amp*0.8=1440W

Corriente W/V =1440/120=12A

Conductor: THHN #14

Voltaje operativo 120v

Carga instalada: 120vac*15Amp*0.8=1440W

Corriente W/V =1440/120=12A

Conductor: THHN #14

Voltaje operativo 120v

Carga instalada: 120vac*25Amp*0.8=1800W

Corriente W/V =1800/120=15A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 120vac*25Amp*0.8=1800W

Corriente W/V =1800/120=15A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 120vac*25Amp*0.8=1800W

Corriente W/V =1800/120=15A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 800W

Corriente W/V =800/120=6.66A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 600W

Corriente W/V =600/120=5A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 1000W

Corriente W/V =1000/120=8.33A

Conductor: THHN #12

Voltaje operativo 120v

Carga instalada: 1200W

Corriente W/V =1200/120=10A

Conductor: THHN #12

Voltaje operativo 240v

Carga instalada: 8000W

Carga instalada: 120vac15Amp0.8=1440W

Carga instalada: 120vac15Amp0.8=1440W

Carga instalada: 120vac15Amp0.8=1440W

Carga instalada: 120vac25Amp0.8=1800W

Carga instalada: 120vac25Amp0.8=1800W

Carga instalada: 120vac25Amp0.8=1800W
