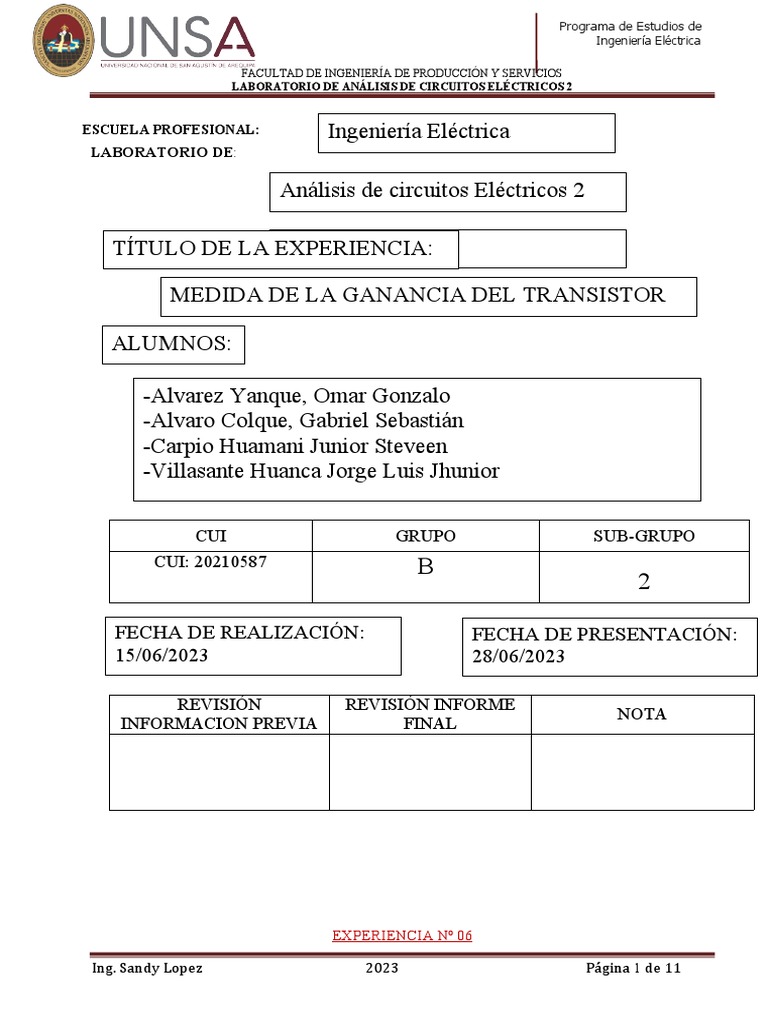

Programa de Estudios de

Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

ESCUELA PROFESIONAL: Ingeniería Eléctrica

LABORATORIO DE:

Análisis de circuitos Eléctricos 2

Experiencia N°:6
TÍTULO DE LA EXPERIENCIA:

MEDIDA DE LA GANANCIA DEL TRANSISTOR

ALUMNOS:

-Alvarez Yanque, Omar Gonzalo

-Alvaro Colque, Gabriel Sebastián
-Carpio Huamani Junior Steveen
-Villasante Huanca Jorge Luis Jhunior

CUI GRUPO SUB-GRUPO

CUI: 20210587 B
2

FECHA DE REALIZACIÓN: FECHA DE PRESENTACIÓN:

15/06/2023 28/06/2023

REVISIÓN REVISIÓN INFORME

NOTA
INFORMACION PREVIA FINAL

EXPERIENCIA Nº 06

Ing. Sandy Lopez 2023 Pá gina 1 de 11

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

POTENCIA MONOFASICA EN CIRCUITOS DE CORRIENTE ALTERNA –

METODO DE TRES VOLTIMETROS

I.- OBJETIVOS:
Analizar y verificar experimentalmente, la potencia activa, reactiva y aparente en un circuito
eléctrico monofásico de corriente alterna, mediante el uso del vatímetro, voltímetro y amperímetro.
Comparar las medidas de potencia activa obtenidas con el vatímetro y los voltímetros y
amperímetro.

II.- FUNDAMENTO TEÓRICO:

Al producto del fasor tensión con la conjugada del fasor corriente se le llama potencia
compleja.

La potencia aparente (S), contiene toda la información sobre la potencia requerida por una
carga y es la magnitud de la potencia compleja, cuya componente real es la potencia real P; y su
parte imaginaria es la potencia reactiva Q. Está definida por:

(vol amperios, VA)

La potencia activa (P), llamada también potencia real, es la potencia promedio en watts
suministrada a una carga; es la única potencia útil que genera trabajo. Es la verdadera potencia
disipada en la carga y está definida por:

(vatios, W)

La potencia reactiva (Q), es una medida del intercambio de energía entre la fuente y la
parte reactiva de la carga o del circuito. Su unidad es el volt-amperios reactivos (VAR). Entonces
los elementos almacenadores de energía no disipan ni suministran potencia, sino que intercambian
potencia con el resto de la red. Está defina por:

(vol amperios reactivos, VAR)

Las potencias aparente, activa y reactiva son

representados en un triángulo rectángulo llamado
triángulo de potencias, el cual es similar al triángulo
de impedancias, figura. 1.

- La potencia activa al igual que la potencia

aparente son siempre positivos.
- La potencia reactiva puede ser (+) o (-), según Φ
sea (+) o (-).
- Si la corriente esta en retraso con respecto a la tensión (inductiva) la potencia reactiva es
positiva.

Ing. Sandy Lopez 2023 Pá gina 2 de 11

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

- Si la corriente esta en adelanto con respecto a la tensión (capacitiva) la potencia reactiva

es negativa.

III.- EQUIPOS Y MATERIALES A UTILIZAR:

- 1 fuente de alimentación de C.A. de 0-230 vol.
- 1 multímetro digital
- 1 vatímetro electrodinámico, 0-220V, 5 A
- 3 voltímetros analógicos, 0-230 V.
- 1 amperímetro analógico 0-300 mA
- 1 caja de condensadores variables
- 1 resistencia variables 0-44 ohmios, 4.4 A
- Conductores de conexión.

IV.- PROCEDIMIENTO:

a). Armar el circuito fig. 02.

Fig. 02

b). Regular la tensión de alimentación hasta obtener en el voltímetro “V T” una tensión de 50 voltios.
c). Variando la resistencia R1 desde su máximo valor de 44 ohmios hasta 20 ohmios como mínimo,
y para diferentes valores de capacitancia entre 200 a 30 uF. En el circuito, no deberá de circular
más de 2.75 A en el circuito, registrar los valores V1, V2, A, W del circuito para 07 valores de R1
y C.
c).

E.G.Q.C 2021 Pá gina 3 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2
Simulación realizada en MULTISIM

d). Anotar los valores en la tabla. 01

Tabla. 01
Lectura VT (T) R1 (Ω) C(uF) A (amp) V1 (V) V2 (V) W (w)
1 50 40.0 140 1.046 41.00 20.1 45.5
2 50 36.6 115 1.052 38.30 25.1 44.5
3 50 34.1 102 1.063 36.60 28.2 43.0
4 50 30.8 90 1.110 33.20 33.8 40.0
5 50 27.0 50 0.828 22.40 44.1 20.0
6 50 24.0 25 0.419 10.40 49.2 5.0
7 50 20.2 12 0.206 4.00 50.3 1.5

e). En base a los datos obtenidos y anotados en la tabla 01, calcular las potencias consumidas en el
resistor y capacitor así como las potencias totales aparente, activa y reactiva.
f). Registrar los resultados en la tabla. 02.

E.G.Q.C 2021 Pá gina 4 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

Recordar que, para registrar los valores anteriores se deberá tener en cuenta de no exceder
los 2.0 amperios en el circuito (corriente máxima para el variac monofásico).

Tabla. 02
R1 C PTOTAL QTOTAL
Lectura STOTAL
PR1=R1.I2 PR1= V2/R1 QC=XC.I2 QC= V2/XC
1 43.765 42.025 20.730 21.323 48.155 43.765 20.730
2 40.505 40.079 25.527 27.313 47.877 40.505 25.527
3 38.532 39.283 29.386 30.579 48.458 38.532 29.386
4 37.949 35.787 36.314 38.762 52.732 37.949 36.314
5 18.511 18.584 36.371 36.659 40.810 18.511 36.371
6 4.213 4.507 18.628 22.814 19.098 4.213 18.628
7 0.857 0.667 9.380 11.446 9.419 0.857 9.380

Cálculos para la lectura n°1

2
P R=40∙ 1.046 P R=43.765W

2
41 P =42.025W
P R= R
40
QC =
( 2 π ∙60 ∙ 140
1
∙10 )
2
1.046 Q =20.730 VAR
−6 C

20.12
QC=
( 1
2 π ∙ 60 ∙140 ∙ 10
−6 )
QC =21.323 VAR

Cálculos para la lectura n°2

P R=36.6 ∙ 1.052 P R=40.505W
2

2
38.3 P =40.079W
P R= R
36.6
QC =
( 1
2 π ∙60 ∙ 115 ∙10−6
2
)
1.052 QC =25.527 VAR

25.12
QC=
( 1
2 π ∙ 60 ∙115 ∙ 10
−6 )
QC =27.313 VAR

Cálculos para la lectura n°3

2
P R=34.1 ∙1.063 P R=38.532 W

2
36.6 P =39.283 W
P R= R
34.1
QC =
( 2 π ∙60 ∙ 1102∙ 10 )1.063 Q =29.386 VAR
−6
2
C

E.G.Q.C 2021 Pá gina 5 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2
28.22
QC=
( 1
2 π ∙ 60 ∙102 ∙10
−6 )
QC =30.579 VAR

Cálculos para la lectura n°4

P R=30.8 ∙1.110 P R=37.949 W
2

2
33.2 P =35.787 W
P R= R
10.8
QC=
( 2 π ∙60 ∙190 ∙10 ) 1.110 Q =36.314 VAR
−6
2
C

2
33.8
QC =
( 1
2 π ∙ 60 ∙ 90∙ 10
−6 )
QC =38.762 VAR

Cálculos para la lectura n°5

P R=27 ∙ 0.8282 P R=18.511 W

22.42 P =18.584 W
P R= R
27
QC =
( 1
2 π ∙60 ∙ 50 ∙10
−6 )
0.8282QC =36.371 VAR

2
44.1
QC =
( 1
2 π ∙ 60 ∙50 ∙ 10
−6 )
QC =36.659 VAR

Cálculos para la lectura n°6

P R=24 ∙ 0.419 P R=4.213W
2

2
10.4 P =4.507W
P R= R
24
QC =
( 1
2 π ∙60 ∙ 25 ∙10
−6 )
0.4192QC =18.628 VAR

2
49.2
QC =
( 1
2 π ∙ 60 ∙25 ∙ 10−6 )
QC =22.814 VAR

Cálculos para la lectura n°7

P R=20.2 ∙0.206 2 P R=0.857 W

42 P =0.667 W
P R= R
24
QC =
( 2 π ∙60 ∙112∙ 10 )0.206 Q =9.380VAR
−6
2
C

E.G.Q.C 2021 Pá gina 6 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2
20.12
QC =
( 1
2 π ∙ 60 ∙140 ∙ 10
−6 )
QC =11.446 VAR

V.- CUESTIONARIO:
1. Ampliar el fundamento teórico.
Potencia compleja.
Potencia aparente expresada en forma compleja.

Teorema de Boucherot.
La potencia activa suministrada a un circuito es la suma de las potencias activas absorbidas por los diferentes
elementos del circuito y la potencia reactiva es igualmente la suma de las potencias reactivas absorbidas o
cedidas por sus elementos

Circuito en serie:

E.G.Q.C 2021 Pá gina 7 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

Circuito en paralelo:

E.G.Q.C 2021 Pá gina 8 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

E.G.Q.C 2021 Pá gina 9 de 3

 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

2. A partir de la tensión de entrada y los datos de R y C, calcular teóricamente las potencias

activa, reactiva y aparente.
Ya se realizaron los cálculos teóricos y se pueden observar en la siguiente tabla:
PTOTAL QTOTAL
STOTAL
48.155 43.765 20.730
47.877 40.505 25.527
48.458 38.532 29.386
52.732 37.949 36.314
40.810 18.511 36.371
19.098 4.213 18.628
9.419 0.857 9.380

3. Comparar los resultados del item “2” con los obtenidos experimentalmente en la tabla 2,
y En forma tabulada dar la divergencia entre los valores teóricos y experimentales.

R1 Divergencia C Divergencia
PR1=R1.I2 PR1= V2/R1 QC=XC.I2 QC= V2/XC
43.765 42.025 1.74 20.730 21.323 0.593
40.505 40.079 0.426 25.527 27.313 1.786
38.532 39.283 0.751 29.386 30.579 1.193
37.949 35.787 2.162 36.314 38.762 2.448
18.511 18.584 0.073 36.371 36.659 0.288

E.G.Q.C 2021 Pá gina 10 de

3
 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2
4.213 4.507 0.294 18.628 22.814 4.186
0.857 0.667 0.190 9.380 11.446 2.066

4. Para cada juego de medidas, dibujar el diagrama fasorial completo correspondiente al

circuito armado.

E.G.Q.C 2021 Pá gina 11 de

3
 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

5. Comparar los resultados de potencia activa de la tabla 2, con la medida del vatímetro y En
forma tabulada dar la divergencia entre dichos valores.
PTOTAL DIVERGENCIA
VATIMETRO
45.5 43.765 1.735
44.5 40.505 3.995
43.0 38.532 4.468
40.0 37.949 2.051
20.0 18.511 1.489
5.0 4.213 0.787
1.5 0.857 0.643

VI.- OBSERVACIONES Y CONCLUSIONES:

 El laboratorio demostró la importancia del factor de potencia en la eficiencia y calidad del
suministro eléctrico en sistemas monofásicos.
 Se comprobó la capacidad de corregir y mejorar el factor de potencia mediante el uso de
capacitores y otros dispositivos.
 Los resultados indican que la corrección del factor de potencia puede reducir costos operativos y
mejorar la estabilidad del sistema eléctrico.
 La medición y análisis precisos son fundamentales para diseñar estrategias efectivas de
corrección del factor de potencia.
 Se evidenció la necesidad de concientizar a los consumidores sobre la importancia de mantener
un buen factor de potencia para optimizar el uso de la energía eléctrica.
 El laboratorio demostró la importancia del factor de potencia en la eficiencia y calidad del
suministro eléctrico en sistemas monofásicos.
 Se comprobó la capacidad de corregir y mejorar el factor de potencia mediante el uso de
capacitores y otros dispositivos.
 Los resultados indican que la corrección del factor de potencia puede reducir costos operativos y
mejorar la estabilidad del sistema eléctrico.
 La medición y análisis precisos son fundamentales para diseñar estrategias efectivas de
corrección del factor de potencia.
 Se evidenció la necesidad de concientizar a los consumidores sobre la importancia de mantener
un buen factor de potencia para optimizar el uso de la energía eléctrica.
OBSERVACIONES
 Medición de Potencia: El método de tres voltímetros permite medir la potencia en circuitos
monofásicos mediante la medición de las tensiones en tres puntos distintos del circuito. Estas
medidas se utilizan para calcular tanto la potencia activa (W) como la potencia reactiva (VAR) y
la potencia aparente (VA) del circuito.

 Precisión: El método de tres voltímetros proporciona una forma precisa de medir la potencia en
comparación con otros métodos. Al medir las tensiones en tres lugares diferentes, se obtiene una
imagen más completa de la distribución de la potencia en el circuito.

E.G.Q.C 2021 Pá gina 12 de

3
 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2
 Compensación de Pérdidas: Este método es útil para tener en cuenta las pérdidas de tensión en
los cables y componentes del circuito. Al medir las tensiones en puntos específicos, se pueden
identificar las pérdidas y corregirlas en los cálculos de potencia.

 Circuitos Desbalanceados: El método de tres voltímetros es especialmente útil en circuitos

monofásicos desbalanceados, donde las corrientes y tensiones pueden variar significativamente.
Permite obtener una estimación más precisa de la potencia en estas situaciones.

 Instalaciones Eléctricas: Este método se utiliza comúnmente en la industria eléctrica para medir
la potencia en sistemas monofásicos y evaluar el rendimiento de equipos y sistemas eléctricos.

 Limitaciones: Aunque el método de tres voltímetros es preciso y versátil, requiere una

configuración específica y la instalación de los voltímetros en puntos adecuados del circuito.
También puede resultar más complicado y costoso en comparación con otros métodos de
medición de potencia.

VII.- BIBLIOGRAFIA:
Indique la bibliografía utilizada (textos o página web).

Ing. Sandy Lopez

Docente DAIEL

Anexo:

Charla de Seguridad:

E.G.Q.C 2021 Pá gina 13 de

3
 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

Acta de entrega de equipos:

E.G.Q.C 2021 Pá gina 14 de

3
 Programa de Estudios de
Ingeniería Eléctrica

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS 2

E.G.Q.C 2021 Pá gina 15 de

3
