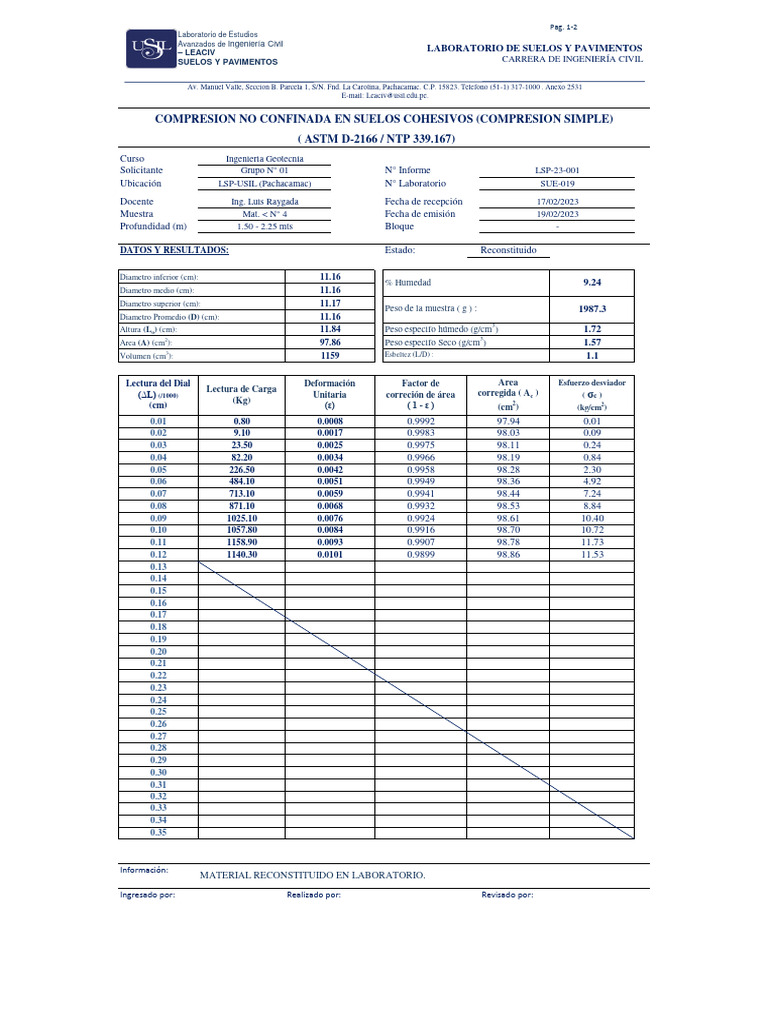

Pag.

1-2
Laboratorio de Estudios
Avanzados de Ingeniería Civil
– LEACIV
LABORATORIO DE SUELOS Y PAVIMENTOS
SUELOS Y PAVIMENTOS CARRERA DE INGENIERÍA CIVIL

Av. Manuel Valle, Seccion B. Parcela 1, S/N. Fnd. La Carolina, Pachacamac. C.P. 15823. Telefono (51-1) 317-1000 . Anexo 2531
E-mail: Leaciv@usil.edu.pe.

COMPRESION NO CONFINADA EN SUELOS COHESIVOS (COMPRESION SIMPLE)

( ASTM D-2166 / NTP 339.167)
Curso Ingenieria Geotecnia
Solicitante Grupo N° 01 N° Informe LSP-23-001
Ubicación LSP-USIL (Pachacamac) N° Laboratorio SUE-019

Docente Ing. Luis Raygada Fecha de recepción 17/02/2023

Muestra Mat. < N° 4 Fecha de emisión 19/02/2023
Profundidad (m) 1.50 - 2.25 mts Bloque -

DATOS Y RESULTADOS: Estado: Reconstituido

Diametro inferior (cm): 11.16

% Humedad 9.24
Diametro medio (cm): 11.16
Diametro superior (cm): 11.17
Peso de la muestra ( g ) : 1987.3
Diametro Promedio (D) (cm): 11.16
3
Altura (Lo) (cm): 11.84 Peso especifo húmedo (g/cm ) 1.72
Area (A) (cm2): 97.86 Peso especifo Seco (g/cm3) 1.57
3
Volumen (cm ): 1159 Esbeltez (L/D) : 1.1

Lectura del Dial Deformación Factor de Area Esfuerzo desviador

Lectura de Carga
(∆L) (/1000) Unitaria correción de área corregida ( Ac ) ( σc )
(Kg)
(cm) (ε) (1-ε) (cm2) (kg/cm2)
0.01 0.80 0.0008 0.9992 97.94 0.01
0.02 9.10 0.0017 0.9983 98.03 0.09
0.03 23.50 0.0025 0.9975 98.11 0.24
0.04 82.20 0.0034 0.9966 98.19 0.84
0.05 226.50 0.0042 0.9958 98.28 2.30
0.06 484.10 0.0051 0.9949 98.36 4.92
0.07 713.10 0.0059 0.9941 98.44 7.24
0.08 871.10 0.0068 0.9932 98.53 8.84
0.09 1025.10 0.0076 0.9924 98.61 10.40
0.10 1057.80 0.0084 0.9916 98.70 10.72
0.11 1158.90 0.0093 0.9907 98.78 11.73
0.12 1140.30 0.0101 0.9899 98.86 11.53
0.13
0.14
0.15
0.16
0.17
0.18
0.19
0.20
0.21
0.22
0.23
0.24
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35

Información:
MATERIAL RECONSTITUIDO EN LABORATORIO.

Ingresado por: Realizado por: Revisado por:

 Pag. 2-2
Laboratorio de Estudios
Avanzados de Ingeniería Civil
– LEACIV
LABORATORIO DE SUELOS Y PAVIMENTOS
SUELOS Y PAVIMENTOS CARRERA DE INGENIERÍA CIVIL

Av. Manuel Valle, Seccion B. Parcela 1, S/N. Fnd. La Carolina, Pachacamac. C.P. 15823. Telefono (51-1) 317-1000 . Anexo 2531
E-mail: Leaciv@usil.edu.pe.

COMPRESION NO CONFINADA EN SUELOS COHESIVOS (COMPRESION SIMPLE)

( ASTM D-2166 / NTP 339.167)
Curso Ingenieria Geotecnia
Solicitante Grupo N° 01 N° Informe LSP-23-001
Ubicación LSP-USIL (Pachacamac) N° Laboratorio SUE-019

Docente Ing. Luis Raygada Fecha de recepción 17/02/2023

Muestra Mat. < N° 4 Fecha de emisión 19/02/2023
Profundidad (m) 1.50 - 2.25 mts Bloque -

CALCULOS Y GRAFICO:

Diametro. Prom. (D): D = (Di+2*Dm+Ds)/4 (cm)

2 2
Area (A): A = π*(D/2) (cm )
3
Volumen (V): V = A * (Lo) (cm )
Deformacion unitaria para cada carga: ε = ∆L / Lo
Area corregida ( Ac ) Ac = A / ( 1 - ε ) (cm2)
Esfuerzo desviador (σc) σc = P / Ac ( kg/cm2 )
Resistencia al corte o cohesión (c) c = qu / 2 ( kg/cm2 )

Donde:
∆L = Altura de deformacion de cada probeta (cm)
P = Carga aplicada (kg.)
qu = Máximo esfuerzo de compresión no confinada (kgs/cm2 )

Esfuerzo Vs Deformacion
1200.00

1000.00

800.00
Esfuerzo Kg

600.00

400.00

200.00

0.00
0.0000 0.0020 0.0040 0.0060 0.0080 0.0100
Deformacion unitaria

Máximo esfuerzo de compresión no confinada (qu) 11.73 kg/cm2

Resistencia al corte o cohesión (c) 5.865 kg/cm2

Información:
MATERIAL RECONSTITUIDO EN LABORATORIO.
