Cadena de audio

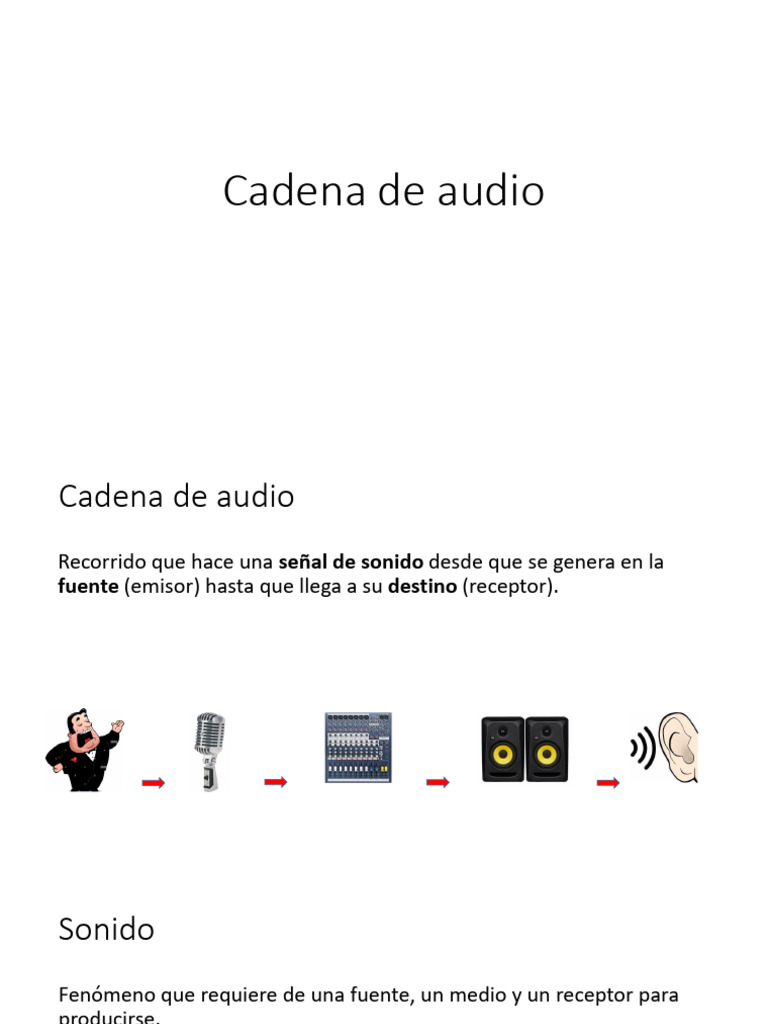

Cadena de audio
Recorrido que hace una señal de sonido desde que se genera en la
fuente (emisor) hasta que llega a su destino (receptor).
Sonido
Fenómeno que requiere de una fuente, un medio y un receptor para
producirse.
Generado a partir de un emisor, se produce por la propagación de
partículas del medio elástico en forma de ondas. El medio elástico
puede ser gaseoso, líquido o sólido.
En un medio elástico gaseoso una onda acústica produce cambios en la
presión atmosférica. La presión atmosférica se mide en Pascales (Pa) y
los cambios de presión de las ondas sonoras se miden en microPascales
(µPa).
Las ondas acústicas en el cerebro son interpretadas como sonido.
Señal
Un paso de información entre una fuente/emisor y un
receptor/destinatario.
Es el producto de la función de una o más variables independientes
que contienen información acerca del comportamiento de ciertos
fenómenos.
Una señal puede describir una gama muy amplia de fenómenos físicos
diversos y también pueden ser representadas de distintas maneras. En
todos los casos, la información en una señal está contenida de alguna
forma dentro de un patrón de variaciones.
Audio
Técnicas de representación del sonido para su reproducción
Señal eléctrica de audio
Señal analógica que representa las variaciones de intensidad de las
ondas acústicas que percibe el micrófono. Este genera una señal
eléctrica (corriente eléctrica alterna de bajo amperaje) cuyos cambios
de voltaje se corresponden proporcionalmente con los cambios de
amplitud de la onda acústica.
Señal digital
Representación numérica a través de dígitos binarios de los cambios de
amplitud de una señal analógica de sonido.
Cadena de audio básica
Fuente sonora - Micrófono (transductor acústico / mecánico / eléctrico)
- Amplificador - Señal eléctrica amplificada - Altavoz Receptor.

• Etapa acústica
• Etapa analógica
Cadena
Fuente sonora - Micrófono (transductor acústico / mecánico / eléctrico)
- Amplificador - Entrada Interfaz digital Computadora Salida Interfaz
digital Señal eléctrica amplificada - Altavoz Receptor.
• Etapa acústica
• Etapa analógica
• Etapa digital
Cadena
Fuente sonora - Micrófono (transductor acústico / mecánico / eléctrico)
- Amplificador - Entrada Interfaz digital Computadora Salida Interfaz
digital Señal eléctrica amplificada - Altavoz Receptor.
• Etapa acústica
• Etapa analógica
• Etapa digital
Conectores
Conectores
RCA
El conector RCA se utiliza principalmente para entradas y salidas de audio para señales de música o grabación.
En los sistemas estéreo, el conector de color rojo suele utilizarse para identificare el canal de sonido derecho,
mientras que el canal izquierdo se identifica mediante el color blanco.
El contacto exterior del conector RCA corresponde al polo de masa (-), mientras que el contacto interior del
conector corresponde al señal (+). Esto supone que la transmisión del señal del conector RCA es del tipo no
balanceado, por lo que su distancia de transmisión es corta.
Conectores
JACK
El conector Jack es el más utilizado cuando nos referimos a la transmisión de audio procedente de unos
auriculares o instrumentos musicales. Su configuración y pinaje varía en función de si necesitamos un conector
que transmita señal de audio balanceado o no balanceado, así como el hecho que esté disponible en
diferentes tamaños (2,5mm, 3,5mm y 6,35 mm).
Conectores
XLR O CANON
El conector XLR, llamado así por ser la abreviatura de External Line Return, es el tipo de conector de audio más
utilizado para la transmisión de señales de audio balanceado debido a sus 3 pines.
Cables
Señales No Balanceadas
Utilizan una señal y tierra. Son propensas a las interferencias y se
utilizan con cables de corta distancia. Su uso es principalmente
doméstico y no profesional.

Las líneas no balanceadas no pueden tener un largo mayor a 15 metros

debido a que la señal comenzará a atenuarse y a ser más susceptible a
interferencias de radio frecuencias.
Señales Balanceadas
Tienen dos componentes iguales en amplitud pero opuestos en
polaridad (+ y -). Los cables tienen tres conductores. Dos de ellos
transportan las señales + y -. Ambos conductores van trenzados para
minimizar la interferencia magnética. El tercer conductor se emplea
como blindaje para atenuar los efectos de los campos eléctricos
externos. Se usan en audio profesional.
Los sistemas de audio balanceado cuentan con etapas de entrada
diferencial electrónica o basadas en transformador. Las entradas
diferenciales restan la entrada + de la -. De este modo las señales en
modo común se cancelan.
Ganancia
Es el control de la señal de audio que permite amplificar o atenuar su
amplitud. Generalmente está vinculada con la pre-amplificación de una
señal. Controla la señal de entrada. En la etapa digital se habla de
ganancia y niveles.
En consolas y otros dispositivos la ganancia (gain o trim) se usa para
determinar cuánta amplificación es aplicada a la señal de entrada por
el preamplificador.
Nivel
Según la ganancia se determina un nivel de audio que puede ser de
Picos, cuando se refiere a su amplitud máxima o sobre su amplitud
media (por ejemplo medida en LUFS o RMS).
La unidad para expresar el nivel de presión sonora es el deciBel (dB).

El nivel de las señales se relaciona con el voltaje de la señal de salida de

un dispositivo además de la impedancia de salida de la fuente y la
corriente que mueve la carga.

El nivel nominal de un equipo se refiere a su punto óptimo de trabajo.

Nivel
Los equipos de audio trabajan con señales que tienen diferentes niveles.
Cada entrada está preparada para recibir un nivel diferente de señal.

Nivel de línea: es el nivel de una señal de audio que transmite señales

analógicas entre diversos equipos de audio como reproductores de CD y
DVD, televisores, amplificadores de audio, mesas de mezcla, etc.

El nivel de línea en audio profesional se mide en dBu. El nivel nominal es de

+4dBu (1,228V RMS), impedancia de 600 Ω, con una potencia de 1mW.

Nivel de línea de uso doméstico (no profesionales) se mide en dBv. El nivel

nominal es de -10dBv (0,33V RMS)
Nivel
Nivel de micrófono: nivel de señal muy pequeño. Nivel de salida de -60
dB. Es necesario usar un pre-amplificador que aumente el nivel de la
señal hasta +4dBu. Se puede usar el de la consola, de la interfaz o
utilizar uno externo.

Nivel de instrumento (Hi Z): se usa para recibir señales de

instrumentos como guitarras eléctricas, bajos y sintetizadores. Hi Z
significa alta impedancia (*).
Nivel
Hay equipos de audio que tienen entradas mixtas para conectar
distintos tipos de señales:

Mic / Inst: tanto micrófonos como instrumentos conectados

directamente a la interfaz

Mic / Line: tanto micrófonos como líneas previamente pre amplificadas

Impedancia (Z)
La impedancia es la oposición que presenta un circuito al paso de una
señal o corriente eléctrica. Se mide en Ohms y se representa con la
letra griega .

• A menor impedancia, mayor sensibilidad del circuito, por tener menor

resistencia a la señal.

• A mayor impedancia, mayor resistencia, menor sensibilidad.

Impedancia (Z)
En nivel de línea en audio profesional la impedancia es baja (600 ).

En nivel de línea de uso doméstico (no profesionales) la impedancia es

alta (desde 3000 hasta 10000  ó más ).

Las líneas balanceadas son de baja impedancia (Lo Z)

Las líneas no balanceadas son de alta impedancia (Hi Z).

Impedancia (Z)
Para conectar una línea no balanceada en una entrada de baja impedancia es
necesario que esa señal pase por una Caja Directa cuya función es convertir
señales de alta impedancia (Hi Z) de -10dBv en una señal de baja impedancia
(Lo Z) de +4dBu.

Conectar una salida de baja impedancia en una entrada de alta impedancia

no ocasiona mayores pérdidas de nivel.

Conectar una salida de alta impedancia a una entrada de baja impedancia

produce pérdida de nivel, alteraciones en la respuesta de frecuencia, la
salida puede saturar al querer compensar la impedancia y hasta podría
ocasionar daños en el equipo.
Caja Directa (DI)
Convierten señales de no balanceadas hi-z a balanceadas low-z. También
permiten dividir una señal y hacerla llegar a más distancia.

Las hay de dos tipos:

• Activas: balancean la señal e incorporan amplificadores integrados para

conectar a altavoces. Necesitan alimentación.

• Pasivas: balancean la señal e incorporan un transformador para convertir

alta impedancia en baja impedancia. No cuentan con amplificadores
integrados por lo que deben estar conectado a uno externo. No necesitan
alimentación.
Señales

pre amplificador grabadora amplificador de potencia

señal de micrófono señal de línea señal de línea señal de parlante

Volumen
Está relacionado con la percepción de nuestro oído, tiene que ver con
la intensidad del sonido. Controla el nivel de la señal procesada. El
control de volumen está generalmente asociado al nivel de
reproducción del audio en relación al sonido que sale por altavoces o
auriculares.

Aumentando la ganancia se incrementa el volumen así como el nivel de

distorsión ya que entra más señal de la que sale.
Si se sube el volumen la señal no se distorsiona.
Pre amplificador
El pre amplificador o previo, se utiliza para dar potencia a señales muy
débiles como las que producen los micrófonos, tocadiscos, etc.
La misión del preamplificador es llevar estas bajas señales eléctricas a
lo que se conoce como nivel o señal de línea
Pre amplificador
Hay de diferentes tipos:
• de estado sólido (transistores): sonido limpio, con mayor piso de ruido a
comparación de los preamplificadores valvulares.

• valvular: su componente esencial es una válvula de vacío. Tiene respuesta

lenta a los impulsos, sin demasiado impacto. El sonido resultante tiene
mayor calidez y coloración. Dan mayor presencia a graves y agudos.

• híbridos: son los menos frecuentes. Combina ambas topologías de

preamplificación para entregar una, la otra o una combinación de ambas,
lo que hace muy versátiles a la hora de elegir un color para la toma.
Pre amplificador
Los diferentes tipos de pre amplificadores pueden dar diferentes
coloraturas a la señal de audio que emiten.
Tienen gran influencia en el sonido y sus propiedades, pues el
preamplificador puede colorear el sonido, distorsionarlo o incluso
hacerlo cristalino

Idealmente debe ser lineal, es decir, tener una ganancia de valor

constante en su rango de trabajo.
Debe aceptar una alta impedancia de entrada y una baja impedancia
de salida.
Amplificador
También llamado etapa de potencia o amplificador de potencia.
Es el dispositivo electrónico que se utiliza en la reproducción de sonido
el cual recibe la señal de salida de un reproductor actuando sobre la
tensión de la señal de entrada.
Su función es la de aumentar la amplitud de la señal de salida,
aumenta su potencia para alimentar los altavoces.
La relación que hay entre el nivel de salida y el nivel de entrada es la
ganancia, de tal manera que la ganancia es la que expresa el grado de
amplificación de la señal.
Amplificador
Generalmente nos referirmos a los amplificadores externos de los que
disponen los sistemas de alta fidelidad;
Existen dispositivos que tienen etapas de salida o amplificadores
integrados.

Es común que dispongan de varias conexiones para distintas fuentes

de sonido, como reproductores de CD, sintonizadores de radio o
instrumentos musicales, que son seleccionadas mediante un
“conmutador” de entrada y luego reproducidas, mediante un regulador
progresivo de volumen o potenciómetro.
Amplificador
• Las características generales:
• Ganancia: es la relación de la potencia de entrada respecto a la potencia de
salida amplificada.
• Linealidad: es la calidad de la señal de salida en proporción a la señal de entrada.
• Ruido: es el nivel de interferencias estáticas en la señal del amplificador.
• Rango dinámico: es la parte de la señal de salida entre el ruido y la distorsión.
• Distorsión: es la modificación de la señal de salida, respecto a la señal de
entrada. Puede ser lineal y no lineal.
• Distorsión armónica: es la relación que hay entre la señal musical real de entrada
y los armónicos producidos por el amplificador.
• Impedancia: es la resistencia que tiene al paso de corriente.
Techo dinámico o Headroom
Es el rango disponible entre el nivel de picos máximo de una señal y el
punto de distorsión.

Una consola cuyo nivel de señal nominal es de +4dBu y que tiene un

nivel máximo de salida de +21dBu su headroom es de +17dBu (21-4).
Piso de ruido
En una sala tratada acústicamente y/o aislado para trabajar con sonido
y audio (por ejemplo un estudio de postproducción) usualmente los
valores del piso de ruido oscilan entre los 20 y 40 dB SPL. Menos de 20
dB SPL es posible encontrar en salas tratadas para pruebas y
mediciones de equipamientos de audio (micrófonos, parlantes)
llamadas cámaras anecóicas.
Cámara anecóica
Cámara anecóica
Cámara anecóica
Relación señal / ruido (S/R)
Es la diferencia entre el nivel de la señal y el piso de ruido.
En audio digital se calcula multiplicando el número de bits por 6 dB.
16 bits = 96 dB S/R que es el valor teórico. En función de las
condiciones reales de cualquier circuito el valor real rondaría los 90 dB.
24 bits = 144 dB S/R (120 dB)
Distorsión
Se refiere a la alteración que sufre la forma de una señal cuando pasa a través de un sistema.

• Distorsión lineal se produce cuando la señal de salida cambia respecto de la de entrada en

amplitud o fase pero no se crean nuevas frecuencias.

• Distorsión no lineal es la que genera nuevos componentes de frecuencia. Estas se dividen en

distorsiones armónicas y no armónicas.

 La distorsión armónica es la que producen por ejemplo los amplificadores valvulares

sumando a la señal armónicos pares del tono fundamental.

 Distorsión no armónica se produce, por ejemplo, cuando se aumenta la ganancia más allá de
la capacidad del sistema para reproducir la señal.
Distorsión Armónica Total (THD)
Medida de cuánto se distorsiona o se deforma la forma de salida
respecto de la forma de onda de entrada.

Se produce principalmente en los múltiplos de la frecuencia

fundamental de la onda de entrada o armónicos.

La Distorsión Armónica Total corresponde al porcentaje acumulado de

distorsión para todos los tipos de armónicos en relación a la potencia
total de la señal.
Medición de niveles de amplitud
El deciBel sirve para medir amplitudes. Es una medida relativa, no
absoluta, es decir se relaciona con una referencia.

La unidad de medida para la amplitud del sonido es el Decibel (dB). Es

la décima parte de 1 Bell. Lo que mide son los cambios de presión
atmosférica del medio elástico que producen las partículas de aire.
Decibel (dB)
Para medir la diferencia que existe entre el umbral mínimo de audibilidad y el
máximo de tolerancia se utiliza como unidad de medida el Decibel (dB).

La referencia a partir de una frecuencia de 1 kHz de un tono sinusoidal, es decir, un

sonido carente de armónicos superiores a partir del cual 0dB SPL representa el
silencio aparente y los 120 dB SPL el comienzo del umbral de dolor.

Los valores de dicha unidad expresan proporciones logarítmicas que se adecuan

mejor a la percepción auditiva que lo que lo puede hacer una progresión lineal o
aritmética.

Existen diferentes tipos de decibeles.

Decibel NPS (SPL)
dB NPS o SPL
Nivel de Presión Sonora (Sound Pressure Level)
La referencia es la presión sonora casada por una onda sinusoidal de
1kHz teniendo siendo 0dB el umbral de audibilidad y entre 120 dB y
140 dB el umbral de dolor.
0 dB SPL = 0,000000000001 W/m2
120 dB SPL = 1W/m2.
Decibel NPS (SPL)
dB NPS o SPL
Nivel de Presión Sonora (Sound Pressure Level)
Decibel NPS (SPL)
Un incremento de 3 dB duplica la potencia sonora.
Un incremento de 6dB cuadriplica la potencia sonora.
Una atenuación de 3 dB resta la mitad de la potencia sonora.
Una atenuación de 6 dB reduce a un cuarto la potencia sonora.
dBFS (decibel full scale o escala completa)
Escala utilizada para medir el nivel de las señales en audio digital en la
que 0dB representa el valor máximo que se puede representar.
Con una señal de 8bits de resolución el rango dinámico que se puede
representar tiene un margen de -48dB.
16 bit = -96dB
24 bit = -144dB

Cada bit de resolución que se agrega suma 6dB de rango dinámico.

dBm / dBu
Un circuito profesional de audio tiene una resistencia de 600 Ω, con un
voltaje de 0,775 volt, produce 1 miliwatt (m). Cuando los dB tienen
como referencia ese miliwatt y la mencionada resistencia, el medidor
va a indicar 0 dBm, siendo esa “m” sinónimo de la conjunción de 1 mW
de potencia, en un circuito de 600 Ω, con un voltaje de 0,775 volt.
El dBu es lo mismo que un dBm, pero sin tener en cuenta la
impedancia. 0 dBu = 1 mW / 0,775 volt
