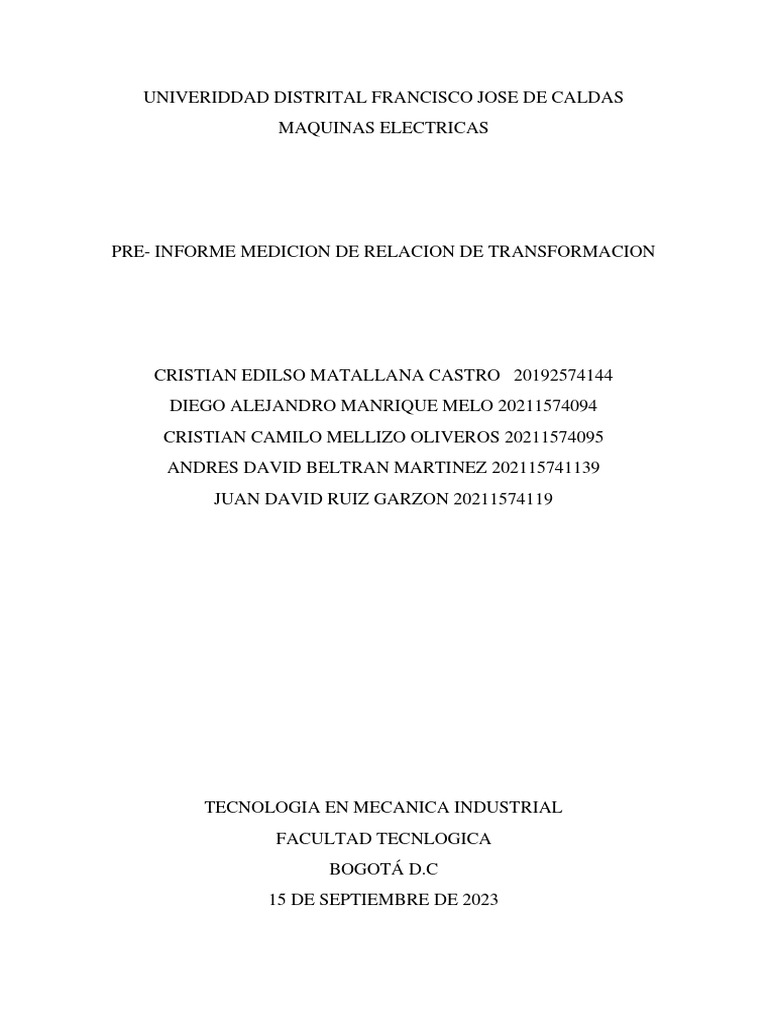

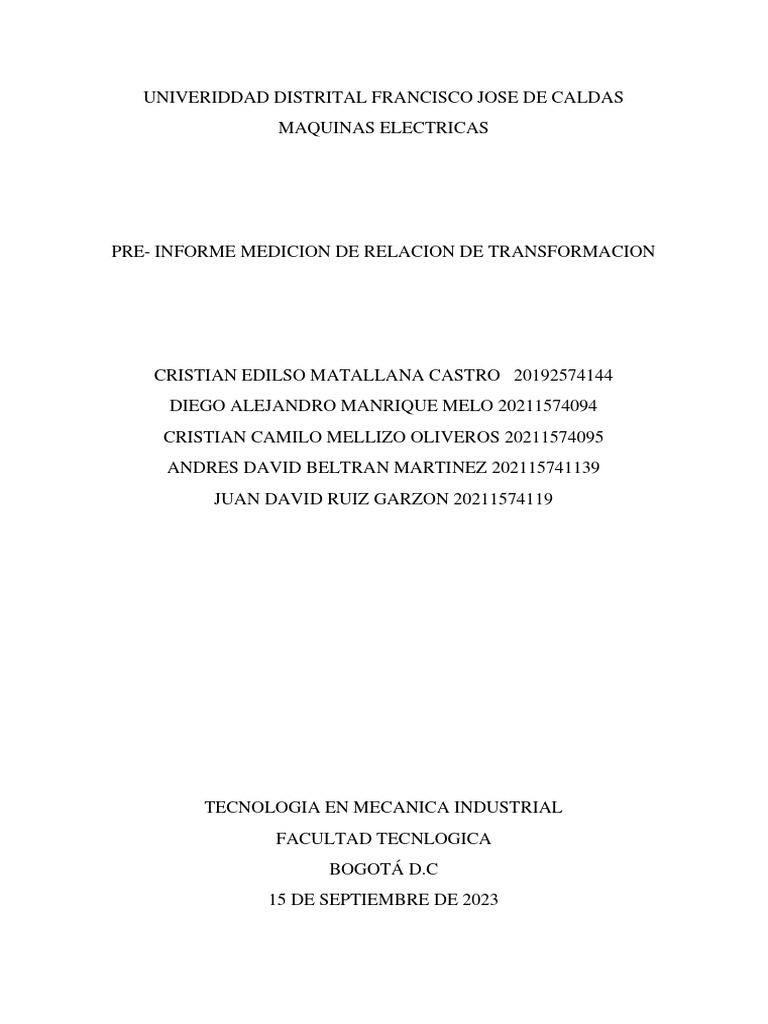

UNIVERIDDAD DISTRITAL FRANCISCO JOSE DE CALDAS

MAQUINAS ELECTRICAS

PRE- INFORME MEDICION DE RELACION DE TRANSFORMACION

CRISTIAN EDILSO MATALLANA CASTRO 20192574144

DIEGO ALEJANDRO MANRIQUE MELO 20211574094
CRISTIAN CAMILO MELLIZO OLIVEROS 20211574095
ANDRES DAVID BELTRAN MARTINEZ 202115741139
JUAN DAVID RUIZ GARZON 20211574119

TECNOLOGIA EN MECANICA INDUSTRIAL

FACULTAD TECNLOGICA
BOGOTÁ D.C
15 DE SEPTIEMBRE DE 2023
 1. OBJETIVOS

• Conocer los transformadores monofásicos y su funcionamiento

• Realizar las mediciones en las tensiones de salida en AC teniendo en cuenta
distintas tensiones de entrada AC

2. MARCO TEORICO
Un transformador es una fuente que por su mecanismo de bobinas internas aisladas hace un
cambio en la tensión de salida o tensión de devanado secundaria adaptándola a una tensión
necesaria para el funcionamiento de un equipo eléctrico en específico.
Cuando uno de los devanados del transformador (bobina) se conecta a una fuente de
energía eléctrica de corriente alterna, se le denomina devanado primario o devanado de
entrada y cuando el segundo devanado se conecta a una carga se le denomina devanado
secundario o devanado de salida. En la figura 1 se presenta el esquema y circuito de un
transformador ideal (sin perdidas de potencia).

Figura 1. a) esquema de un transformador ideal. b) Circuito de un transformador ideal

Las ecuaciones que modelan el comportamiento del transformador ideal son la

siguientes:

𝑣𝑝(𝑡) 𝑁𝑝
𝑣𝑠(𝑡)
= 𝑁𝑠
=𝛼 Ecuación 1

Donde vp(t) es la tensión en el devanado primario, vs(t) es la tensión del devanado

secundario, Np el número de vueltas del conductor del devanado primario, Ns el número
de vueltas del conductor en el devanado secundario y a se define como la relación de
transformación. Si el transformador se encuentra conectado a una carga se presenta una
corriente en el devanado secundario que responde a la siguiente ecuación:

𝑖𝑝(𝑡) 1
= 𝛼 Ecuación 2
𝑖𝑠(𝑡)
Donde ip(t) es la corriente del primario e is(t) es la corriente del secundario.
 Si a es mayor a 1 el transformador se conoce como transformador elevador, si es menor
que 1 se denomina como transformador reductor y si es igual a 1 recibe el nombre de
transformador de aislamiento.

3. SEGURIDAD EN EL LABOTORIO
• Los equipos no pueden ser energizados sin previa validación del docente.
• Antes de iniciar la solicitud de materiales y equipos o de energizar los mismos deben
presentarse los cálculos de corrientes, tensiones, variaciones de reóstatos y demás
variables asociadas para garantizar la seguridad e integridad de los estudiantes y
equipos.
• Los estudiantes, docentes y personal con presencia en el laboratorio se deberán retirar
los elementos metálicos como joyas o accesorios.
• Las personas con cabello largo deben recogerlo.
• Los ejes de las maquinas deben tener instalada la protección mecánica antes de iniciar
con la secuencia de prueba (Aplica para practicas con máquinas rotativas).
• Las maquinas rotativas deben instalarse sobre la base universal terqueándolas sin
exceder los límites y asegurándose que encajen en el riel completamente. Si durante la
práctica se presenta un ruido o vibración excesiva, se debe detener el procedimiento y
ajustar las máquinas.
• Las maquinas rotativas deben acoplarse con el accesorios plástico respectivo
obligatoriamente.
• Todos los equipos deben ser conectados al sistema de puesta a tierra de la instalación.
• Se debe mantener una distancia de seguridad de 40 cm entre los equipos y el banco y
en ese espacio no pueden existir obstrucciones.
• Durante el desarrollo de la práctica las mesas de trabajo deberán mantener el orden.
• Evitar las maletas en los bancos de carga debido a seguridad de evacuación debido
a alguna emergencia
• Evitar tener agua cerca a los sitios de trabajo, se puede presentar riego de
electrización por derrame de agua.

4. HERRAMIENTAS A UTLIZAR
• Banco de fuentes de tensión DL 1013M3
• Transformador monofásico DL 1093 De Lorenzo.
• Conectores (cortos y medianos)
• Multímetro para usar como voltímetro (Referencias disponibles en el laboratorio)

5. DESARROLLO PRACTICA

Colocar las puntas de los cables del multímetro en las entradas y salidas de las bobinas como
se muestra en la siguiente figura:
Figura 2. a) Transformador bajo prueba. b) Circuito bajo prueba con los multímetros

A continuación, se trabajará en una forma similar a la anterior con los equipos necesarios
referenciados anteriormente siguiendo las conexiones como en la siguiente figura:

Figura 3. Montaje bajo prueba con los equipos referenciados

Para este quipo se debe realizar la siguiente sucesión de maniobras. (después de haber
predispuesto la alimentación del equipo):
I. Seleccionar los comandos de los módulos:
Salida monofásica variable. (Interruptor abierto, variador completamente rotado en
sentido antihorario).
II. Ajustar el módulo de modo que el interruptor esté en “on”
III. Regulando la manopla del módulo, se lee en el voltímetro V las tensiones de
alimentación que se indican en la tabla y para cada una de esas leer y apuntar las
tensiones secundarias correspondientes en el voltímetro Vs
IV. Se desactiva el módulo abriendo el interruptor
 6. RECOPILACION DE DATOS
Mediante las mediciones de tensiones de entrada AC variando entre pasos de 10 Vrms. Desde
140 Vrms hasta 240 Vrms y se registraran los datos en la siguiente tabla
Tensión Tensión Relación de
Prue
primaria secundaria transformación
ba
Vp [Vrms] Vs [Vrms] a
1
2
3
4
5
6
7
8
9
10
Tabla 1. Recopilación de datos medidos
• Una vez se obtengan los resultados de la tabla 1, se debe crear una gráfica en Python
en el cual se relacionen los datos obtenidos.
• Conociendo los valores de la tabla 1, se debe determinar la relación de transformación.
