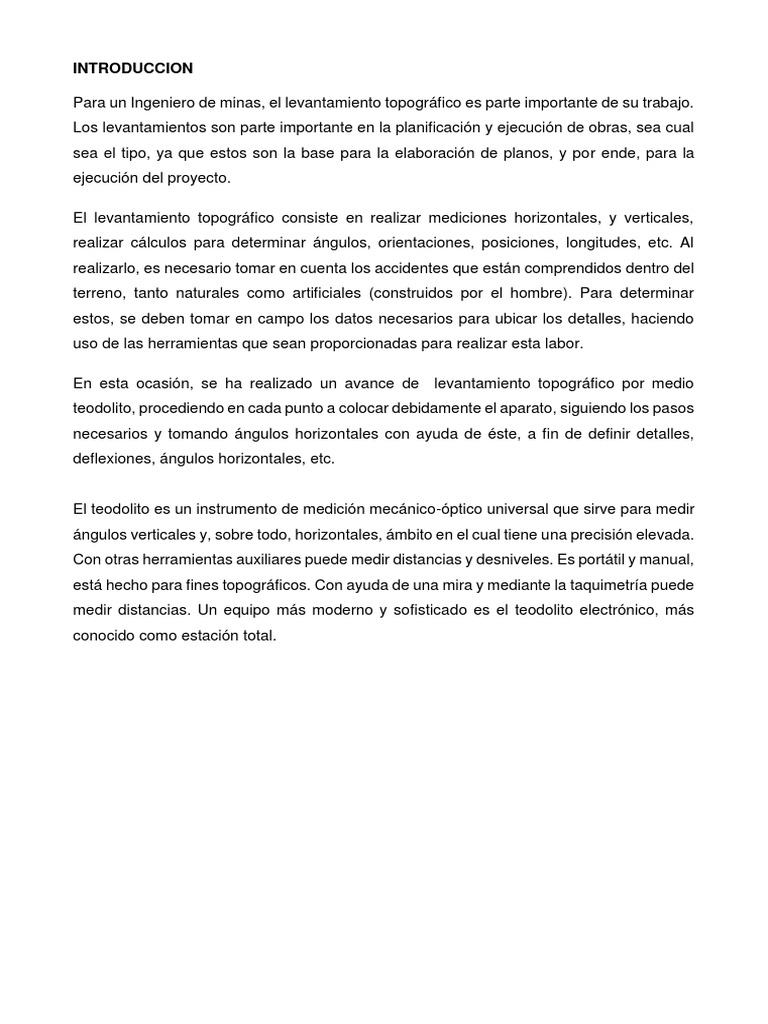

INTRODUCCION

Para un Ingeniero de minas, el levantamiento topográfico es parte importante de su trabajo.

Los levantamientos son parte importante en la planificación y ejecución de obras, sea cual
sea el tipo, ya que estos son la base para la elaboración de planos, y por ende, para la
ejecución del proyecto.

El levantamiento topográfico consiste en realizar mediciones horizontales, y verticales,

realizar cálculos para determinar ángulos, orientaciones, posiciones, longitudes, etc. Al
realizarlo, es necesario tomar en cuenta los accidentes que están comprendidos dentro del
terreno, tanto naturales como artificiales (construidos por el hombre). Para determinar
estos, se deben tomar en campo los datos necesarios para ubicar los detalles, haciendo
uso de las herramientas que sean proporcionadas para realizar esta labor.

En esta ocasión, se ha realizado un avance de levantamiento topográfico por medio

teodolito, procediendo en cada punto a colocar debidamente el aparato, siguiendo los pasos
necesarios y tomando ángulos horizontales con ayuda de éste, a fin de definir detalles,
deflexiones, ángulos horizontales, etc.

El teodolito es un instrumento de medición mecánico-óptico universal que sirve para medir

ángulos verticales y, sobre todo, horizontales, ámbito en el cual tiene una precisión elevada.
Con otras herramientas auxiliares puede medir distancias y desniveles. Es portátil y manual,
está hecho para fines topográficos. Con ayuda de una mira y mediante la taquimetría puede
medir distancias. Un equipo más moderno y sofisticado es el teodolito electrónico, más
conocido como estación total.
OBJETIVOS:
General:
 Explicar y estudiar el teodolito (usos, partes, funciones, instalación y desarrollo de práctica
 Adquirir las habilidades necesarias en el levantamiento de un terreno con teodolito,
 Aprender los diferentes métodos de ejecución de levantamientos Topográficos.
 Aprender los métodos de medir ángulos horizontales y verticales

Específicos:
 Explicar el uso, partes y funciones del teodolito
 Explicar la correcta instalación del teodolito
 Explicar cómo desarrollamos la practica con teodolito
 Puesta en estación: Consiste en dejarlo en el lugar indicado, a partir del cual se hará
la toma de datos para los diferentes puntos.

UBICACIÓN DEL TERRENO DONDE SE REALIZO LA PRACTICA

Ubicación política:

 Sector: UNIVERSIDAD NACIONAL MICAELA BASTIDAS DE APURIMAC

 Distrito: TAMBURCO
 Provincia: ABANCAY
 Departamento: APURIMAC
MARCO TEORICO

TEODOLITO

Un teodolito es un goniómetro completo perfeccionado, con el que es posible realizar desde

las operaciones más simples hasta levantamientos y replanteos muy precisos, pues
permite medir ángulos con gran precisión, mediante la utilización de una alidada de anteojo
y de limbos complementados con nonios o con micrómetros para poder alcanzar
precisiones de hasta 0,5''.

Una variante del Teodolito es el Taquímetro autorreductor creado por el Italiano Ignacio

Porro (1801–1875). El taquímetro posee además los elementos del teodolito común.

Un aspecto muy importante que se debe cuidar es que el aparato esté bien centrado, pues
cualquier desplazamiento se reflejará en errores angulares.

Recibe también el nombre de instrumento universal por la gran variedad de aplicaciones

que pueden obtenerse con su empleo; puede considerarse como un goniómetro completo
capaz de medir ángulos verticales y horizontales, desniveles y distancias, así como para
prolongar alineaciones con gran precisión.

Aunque los teodolitos difieren mucho entre sí en detalles de construcción, sus partes
esenciales son análogas en todos. Los de modelo anticuado, pero muy en uso por no estar
blindados como los modernos, se prestan muy bien a la descripción y localización de sus
piezas principales. En la figura se representa el despiece de un teodolito clásico, que consta
de tres bloques fundamentales.

PARTES DEL TEODOLITO:

A. Base de sustentación provista de tres tomillos nivelantes, para lograr su

horizontalización.
B. Circulo graduado fijo azimutal para medición de ángulos horizontales, provisto de un
nivel tórico de burbuja.
C. Parte móvil o alidada que, girando sobre el círculo azimutal, contiene a su vez el
círculo cenital o de alturas, llamado también eclímetro.
D. Anteojo situado en la alidada, móvil dentro de ella en un plano vertical, con lo que,
por conjunción de dicho movimiento y el propio de la alidada, puede apuntar (colimar
en lenguaje topográfico) a cualquier punto del espacio.
MANEJO Y APLICACIONES DEL TEODOLITO

E. El teodolito permite realizar levantamientos de itinerarios y medición de ángulos,

tanto horizontales como verticales. Tambien puede servir para hacer nivelaciones
geométricas (por alturas), de igual manera que con un equialtímetro, calando la
burbuja del nivel del anteojo cada vez que se hace una lectura de mira.
F. El modo de tomar rumbos magnéticos con el teodolito es el mismo que con la brújula
de agrimensor.
G. El anteojo puede dar la vuelta completa alrededor de su eje horizontal; este giro se
denomina “vuelta de campana”. Cuando el nivel del anteojo está abajo, se dice que
este último está en “posición normal o directa”, y cuando el nivel está arriba, se dice
que el anteojo está invertido.

LEVANTAMIENTO TOPOGRÁFICO
Se entiende por levantamiento Topográfico al conjunto de actividades que se realizan en el
campo con el objeto de capturar la información necesaria que permita determinar las
coordenadas rectangulares de los puntos del terreno, ya sea directamente o mediante un
proceso de cálculo, con las cuales se obtiene la representación gráfica del terreno
levantado, el área y volúmenes de tierra cuando así se requiera; lo resumen como “el
proceso de medir, calcular y dibujar para determinar la posición relativa de los puntos que
conforman una extensión de tierra”. En los últimos años, la aparición de los levantamientos
por satélite que pueden ser operados de día o de noche incluso con lluvia y que no requiere
de líneas de visual libres entre estaciones, ha representado un gran avance respecto a los
procedimientos de levantamientos convencionales, que se basan en la medición de ángulos
y distancias para la determinación de posiciones de puntos. La aparición de nuevas
tecnologías persigue prioritariamente mejorar la captura y registro de datos como es el caso
de las libretas electrónicas que permite transformar esos datos en información en formatos
digitales y gráficos. Aun cuando las nuevas tecnologías han impactado en él cómo se
capturan y se procesan los datos, el conjunto de las actividades que contempla el
levantamiento topográfico puede discriminarse en las mismas etapas que la topografía
clásica tradicionalmente ha considerado, entre las que se puede mencionar la selección de
equipos, planificación, señalización y captura de datos,
EQUIPOS Y MATERIALES

TEODOLITO: Es la versión del teodolito óptico, con la

incorporación de electrónica para hacer las lecturas

del círculo vertical y horizontal. “A diferencia de los

teodolitos ópticos mecánicos, estos poseen limbos

codificados acompañados de un sensor electrónico

que permite convertir los valores análogos en

digitales”

BRÚJULA: Una Brújula Brunton, también conocida como Brújula de geólogo, o tránsito de

bolsillo Brunton, es un tipo de brújula de precisión hecha originalmente por la compañía

Brunton. Este instrumento posee una aguja imantada que se dispone en la dirección de las

líneas de magnetismo natural de la Tierra. A diferencia de la mayoría de las brújulas

modernas, el tránsito de bolsillo Brunton utiliza amortiguación de inducción magnética en

lugar de líquido para amortiguar la oscilación de la aguja orientadora. Se usa principalmente

para medir orientaciones geográficas, triangular una ubicación, medir lineaciones

estructurales, planos y lugares geométricos de estructuras geológicas

MIRA: Son reglas graduadas de madera, metal o fibra de vidrio de 2, 3, 4, 5 o 6 metros de

largo. Existen muchos modelos, para diferentes aplicaciones, su uso general es para ser

utilizados en la nivelación topográfica, colocándolos verticalmente sobre los puntos a nivelar

de tal manera que puedan hacerse lecturas en su superficie.

 TRÍPODE: Sirve para usar cómodamente los equipos durante un trabajo.

 CUADERNO DE ANOTES: Cuaderno donde anotamos las mediciones realizadas

con el instrumento.
DESARROLLO DE LA PRACTICA

Primer paso:
Al llegar, lo primero que se tomó en cuenta fue el reconocimiento del terreno, buscar el lugar
apropiado para estacionar el equipo, al observar el mucho desnivel se optó por ubicar dos
cambios de estación del teodolito. Luego para el primer estacionamiento se limpió dicho
lugar, mientras tanto un grupo de compañeros se encargaban de buscar estacas para
ubicar el punto que permitirá encontrar la altura del instrumento.

Segundo paso:
Se instaló el equipo teniendo como referencia el punto en la estaca, el ojo de pollo y el nivel,
enseguida se utilizó el GPS para encontrar las coordenadas y la cota de la estación 1, luego
se designó puntos específicos alrededor del terreno para encontrar sus coordenadas con
el GPS .

Tercer paso:
Para ubicar el BM se tuvo en cuenta el norte magnético, al mismo tiempo tomándole como
ángulo vertical 0°00´00”, luego se midió con una wincha la altura instrumental . A partir de
ello se obtuvieron los demás puntos con el objetivo de dividir el área en pequeñas
secciones cuadradas para tener más exactitud en las curvas o pendientes del terreno. Se
obtuvieron en cada punto el ángulo vertical, el ángulo horizontal, el hilo superior, el hilo
medio y el hilo inferior.

Cuarto paso:
Después de seccionar la primera estación se vio necesario estacionarse en otro tramo para
divisar mejor los puntos restantes, para ello se obtuvo la información respectiva de la
estación 2.

Quinto paso:
Una vez instalada la segunda estación el ángulo horizontal se volvió a graduar en 0°00´00”
con respecto al primer estacionamiento.
Sexto paso:
Se continuó encontrando los puntos que desde la primera estación no se obtuvieron y con
eso se concluyó el trabajo en campo.

Séptimo paso:
Con los datos obtenidos en campo se pasó a trabajar en gabinete para encontrar las cotas
de cada punto, para luego trabajarlos en los programas de AUTOCAD, CIVIL 3D sistema
de procesamiento y elaboración, sistema de exportación o edición y así finalmente obtener
la representación gráfica del terreno.
DATOS OBTENIDOS EN EL CAMPO

|RESULTADOS EN GABINETE
RECOMENDACIONES

 Realizar cuidadosamente el levantamiento topográfico para obtener datos precisos,

 Llevar a campo instrumentos que se requiere para tales como: teodolito, trípode,
mira vertical, wincha, jalón, GPS.
 llevar un plástico impermeable o una sombrilla para proteger el instrumento ya sea
de la lluvia o del sol, además libreta topográfica para anotar los puntos.

CONCLUCIONES

 Se puede describir que se ha logrado el propósito que nos trazamos al iniciar el trabajo
de campo.
 Se realizó dicho levantamiento con la ayuda de los instrumentos topográficos ubicando
un aproximado de 100 puntos.
 Se ha ubicado dos estaciones para realizar el levantamiento topográfico del terreno y
hemos tomado los puntos adecuadamente.
 Hemos apreciado los desniveles del terreno durante el levantamiento topográfico.

Bibliografía

 Topografía: Jorge Mendoza Dueñas- Universidad Nacional de Ingeniería –

Lima/Perú – 2000.

 Topografía Practica: Samuel Mora Quiñones – Editor M&Co, Lima/Perú –

1990.www.wikipedia .com

 MANUAL DE TOPOGRAFIA - PLANIMETRIA, 2008,NAVARRO HUIDEL Sergio, UNI,

Primera Edición, Lima Perú, 130 página

ANEXOS
