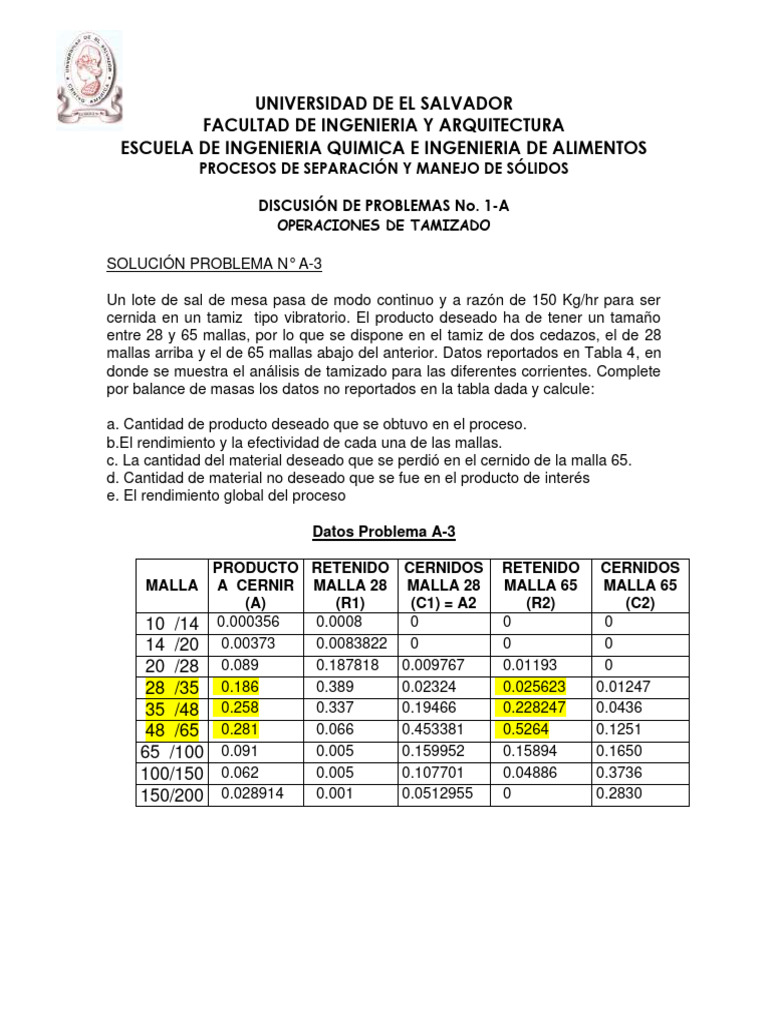

UNIVERSIDAD DE EL SALVADOR
FACULTAD DE INGENIERIA Y ARQUITECTURA
ESCUELA DE INGENIERIA QUIMICA E INGENIERIA DE ALIMENTOS
PROCESOS DE SEPARACIÓN Y MANEJO DE SÓLIDOS
DISCUSIÓN DE PROBLEMAS No. 1-A
OPERACIONES DE TAMIZADO
SOLUCIÓN PROBLEMA N° A-3
Un lote de sal de mesa pasa de modo continuo y a razón de 150 Kg/hr para ser
cernida en un tamiz tipo vibratorio. El producto deseado ha de tener un tamaño
entre 28 y 65 mallas, por lo que se dispone en el tamiz de dos cedazos, el de 28
mallas arriba y el de 65 mallas abajo del anterior. Datos reportados en Tabla 4, en
donde se muestra el análisis de tamizado para las diferentes corrientes. Complete
por balance de masas los datos no reportados en la tabla dada y calcule:
a. Cantidad de producto deseado que se obtuvo en el proceso.
b.El rendimiento y la efectividad de cada una de las mallas.
c. La cantidad del material deseado que se perdió en el cernido de la malla 65.
d. Cantidad de material no deseado que se fue en el producto de interés
e. El rendimiento global del proceso
Datos Problema A-3
PRODUCTO RETENIDO CERNIDOS RETENIDO CERNIDOS
MALLA A CERNIR MALLA 28 MALLA 28 MALLA 65 MALLA 65
(A) (R1) (C1) = A2 (R2) (C2)
10 /14 0.000356 0.0008 0 0 0
14 /20 0.00373 0.0083822 0 0 0
20 /28 0.089 0.187818 0.009767 0.01193 0
28 /35 0.186 0.389 0.02324 0.025623 0.01247
35 /48 0.258 0.337 0.19466 0.228247 0.0436
48 /65 0.281 0.066 0.453381 0.5264 0.1251
65 /100 0.091 0.005 0.159952 0.15894 0.1650
100/150 0.062 0.005 0.107701 0.04886 0.3736
150/200 0.028914 0.001 0.0512955 0 0.2830
UES-FIA-EIQIA-PSM-PSA-2022-SOLUCIÓN PROBLEMA 3-A-Editado DCRP
ESQUEMATIZANDO EL PROBLEMA, Se tiene industrialmente un sistema de 2
tamices M48 y M65
A1= 150 Kg R1
M28 M28
R2 C1 = A2
M65
C2
Primero es necesario completar los datos de la tabla dada, aunque deberían darse
las de mediciones del anális de tamizado
LOS BALANCES SE PUEDEN REALIZAR ACUMULANDO EN UNA MALLA DE
CORTE O EN FORMA HORINZONTAL POR BALANCE POR MALLAS
Una vez completadas las granulometrías de las muestras de las fracciones
superiores e inferiores de las Mallas 28 y 65. los resultado permiten además,
calcular las masas totales retenidas en cada fracción (Ver cálculos y esquema
dado)
BALANCES PARA MALLA 28 INDUSTRIAL
Balance M10-14 A1 = R1 + C1 , X10-14 en C1= 0
entonces
Balance por componente Malla 10/14
X10-14 en A (A) = X10-14 en R1 (R1) + X10-14 en C1 (C1)
0.000356 (150) = 0.0008R1
entonces R1 = 66.75 Kg de masa retenida en M28 de tamaño 10/14 y
C1 = 150- 66.75 = 83.23 Kg
Balance Malla 20-28 0.089 (150) = 0.187818(66.75) + X20/28 a c1 (83.23)
Donde X20/28 a c1 = 0.009770
Balance Malla 28-35 0.186 (150) = 0.389 (66.75) + X28/358 a c1 (83.23)
Donde X28/358 a c1 = 0.02323
2
UES-FIA-EIQIA-PSM-PSA-2022-SOLUCIÓN PROBLEMA 3-A-Editado DCRP
BALANCES PARA MALLA 65 INDUSTRIAL
PARA MALLA 65 A2 = C1 = 83.25 Kg A 2 = R2 + C2
Balance en Malla 20/28 0.00977 ( 83.23) = 0.01193 R2 + (0)C2
R2 = 68.1607 Kg C2 = 83.23 – 68.1607 = 15.0693 kg
Ver esquema del proceso en las Mallas 28 y 65
A1= 150 R1 = 66.75
M28 M28
R2 = 68.1607 C1 = 83.25 = A2
M65
C2 =15.0693
Se tienen los datos necesarios para responder a las preguntas planteadas
a) Cantidad de producto deseado que se obtuvo en el proceso.
b) El rendimiento y la efectividad de cada una de las mallas.
c) La cantidad del material deseado que se perdió en el cernido de la malla 65.
d) Cantidad de material no deseado que se fue en el producto de interés
e) El rendimiento global del proceso
a. Cantidad de producto deseado que se obtuvo en el proceso.
Si observa el esquema planteado R2 es la cantidad de material que cumple las
especificaciones buscadas = 68.1607 Kg, material que debería tener un tamaño
entre M28 (0.589 mm) y Malla 65 (0.208mm). Pero solo cumplen esa condición en
R2
(0.025623 + 0.228247 + 0.5264 )(68.1335) = 53.1625 Kg
En el literal (d) Material no deseado, lo que no cumple las especificaciones en
producto final es de 68.1335 - 53.1625 = 14.971 Kg equivalente al 21.97% , la
masa que no cumple especificaciones en el producto final.
3
UES-FIA-EIQIA-PSM-PSA-2022-SOLUCIÓN PROBLEMA 3-A-Editado DCRP
Para el literal (c ) Composición Cernido M65
XM28/35 en A2 (A2)= XMA28/35 en R2 ( R2) + XM28/35 en C2 (C2)
0.02323 (83.25) = 0.02562 (68.1325) + XM28/35 en C2 (15.0868)
XM28/35 en C2 = 0.01247
Del material deseado, cuanto entró en la alimentación al proceso (A = 150 kg)
(0.186 + 0.258 + 0.281) (150) = 108.75 Kg/h
c) La cantidad del material deseado que se perdió en el cernido de la malla 65
(0.1247 0436 + 0.1251 ( 15.0868) = 2.7333 Kg/h
Para literal (b) Cálculo de Rendimiento y Efectividad de los tamices =?
Para la fracción Superior M28
𝑅𝑒𝑐𝑢𝑝𝑒𝑟𝑎𝑑𝑜 𝑒𝑛 𝑅1, 𝐷𝑝>𝑀28 𝑋𝑅𝑅1 𝑅1
Rendimiento = donde RS-M28=
𝐸𝑛𝑡𝑟𝑎 𝑒𝑛 𝐴,𝐷𝑝>𝑀28 𝑋𝑅𝐴 𝐴
Efectividad Malla 28 𝐸𝑓𝑠𝑀28 = 𝑅𝑒𝑛𝑑𝑖𝑚𝑖𝑒𝑛𝑡𝑜 𝑥 𝑅𝑒𝑐ℎ𝑎𝑧𝑜,
𝑋𝑅𝑅1 𝑅1 𝑋𝐶𝑅1 𝑅1
𝐸𝑓𝑠𝑀28 = [1 − ]
𝑋𝑅𝐴 𝐴 𝑋𝐶𝐴 𝐴
RESUMIENDO DATOS REQUERIDOS
MALLA 𝑋𝑅𝐴 XCA XRR1 XCR1 XRC1 XCC1
10 /14 0.000356 0.0008
14 /20 0.00373 0.0083822
20 /28 0.089 0.187818 0.009767
28 /35 0.186 0.389 0.02324
35 /48 0.258 0.337 0.19466
48 /65 0.281 0.066 0.453381
65 /100 0.091 0.005 0.159952
100/150 0.062 0.005 0.107701
150/200 0.028914 0.001 0.0512955
Σ 0.093086 0.906911 0.197009 0.802991 0.009770 0.9902295
4
UES-FIA-EIQIA-PSM-PSA-2022-SOLUCIÓN PROBLEMA 3-A-Editado DCRP
Resolviendo:
𝑋𝑅𝑅1 𝑅1 0.197009 (66.75)
RS-M28= = = 0.94187 = 94.1087%
𝑋𝑅𝐴 𝐴 0.093086 (150)
0.197009 (66.75) 0.802991 (66.75)
𝐸𝑓𝑠𝑀28 = [1- ] =(0.941807)(0.6055911)
0.093086 (150) 0.906911 (150)
𝐸𝑓𝑠𝑀28 = 0.570726 = 57.0726%
Para la fracción inferior M28
𝑋𝐶1 𝐶1
Rendimiento R I-M28=
𝑋𝐶𝐴 𝐴
𝑋𝐶𝐶1 𝐶1 𝑋𝑅𝐶1 𝐶1
Efectividad 𝐸𝑓𝐼−𝑀28 = [1 − ]
𝑋𝐶𝐴 𝐴 𝑋𝑅𝐴 𝐴
Resolviendo
𝑋𝐶1 𝐶1 0.9902295 ( 83.25)
R I-M28= = = 0.605988 = 60.5988%
𝑋𝐶𝐴 𝐴 0.906611(150)
0.9902295 ( 83.25) 0.009767(83.25)
𝐸𝑓𝐼−𝑀28 = [1 − ]
0.906611(150) 0.093086(150)
𝐸𝑓𝐼−𝑀28 = 0.605988(0.9417669) = 0.570699 = 57.0699%
Con un procedimiento similar se calculan los Xii a las fracciones superior
e inferior de la M65 y se aplican las ecuaciones de Rendimiento y
Efectividad para las Malla 65
Luego en el literal (d) El rendimiento global del proceso. No se refiere a
Rendimiento de Malla, si no a Rendimiento de todo el proceso productivo,
así como se calcula en problemas de Balance de Masa.
