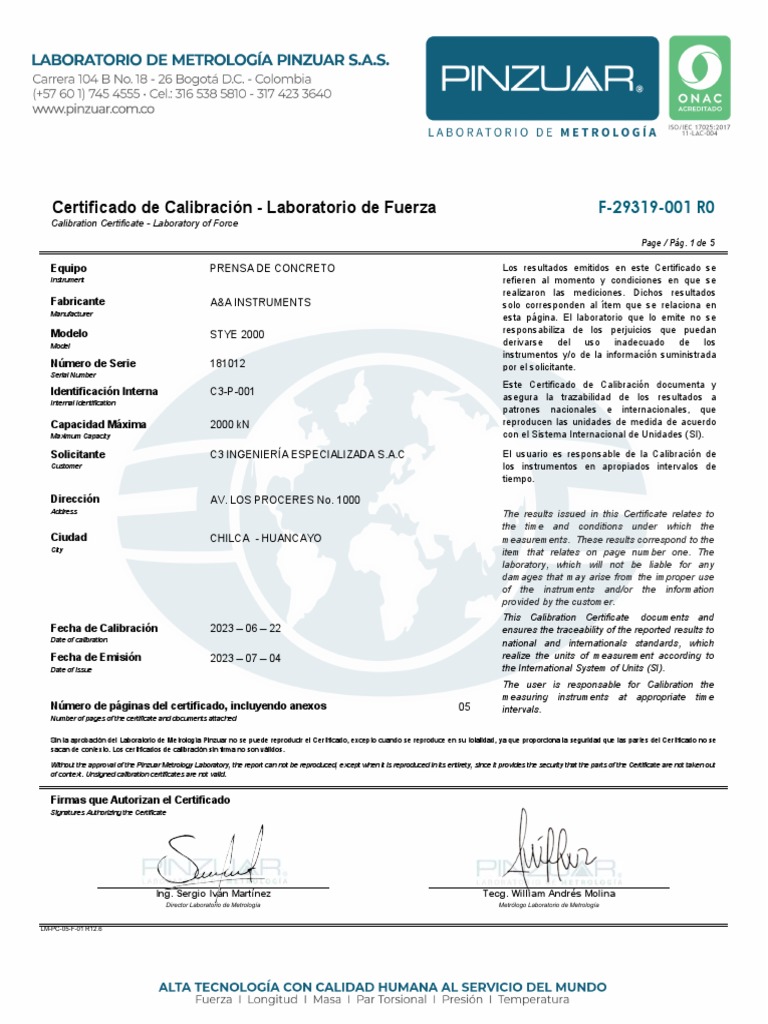

Certificado de Calibración - Laboratorio de Fuerza F-29319-001 R0
Calibration Certificate - Laboratory of Force
Page / Pág. 1 de 5
Equipo PRENSA DE CONCRETO Los resultados emitidos en este Certificado se
Instrument refieren al momento y condiciones en que se
realizaron las mediciones. Dichos resultados
Fabricante A&A INSTRUMENTS solo corresponden al ítem que se relaciona en
Manufacturer
esta página. El laboratorio que lo emite no se
Modelo STYE 2000 responsabiliza de los perjuicios que puedan
Model derivarse del uso inadecuado de los
instrumentos y/o de la información suministrada
Número de Serie 181012 por el solicitante.
Serial Number
Este Certificado de Calibración documenta y
Identificación Interna C3-P-001 asegura la trazabilidad de los resultados a
Internal Identification
patrones nacionales e internacionales, que
Capacidad Máxima 2000 kN reproducen las unidades de medida de acuerdo
Maximum Capacity con el Sistema Internacional de Unidades (SI).
Solicitante C3 INGENIERÍA ESPECIALIZADA S.A.C El usuario es responsable de la Calibración de
Customer los instrumentos en apropiados intervalos de
tiempo.
Dirección AV. LOS PROCERES No. 1000
Address The results issued in this Certificate relates to
the time and conditions under which the
Ciudad CHILCA - HUANCAYO measurements. These results correspond to the
City item that relates on page number one. The
laboratory, which will not be liable for any
damages that may arise from the improper use
of the instruments and/or the information
provided by the customer.
This Calibration Certificate documents and
Fecha de Calibración 2023 – 06 – 22 ensures the traceability of the reported results to
Date of calibration national and internationals standards, which
Fecha de Emisión 2023 – 07 – 04 realize the units of measurement according to
Date of issue the International System of Units (SI).
The user is responsable for Calibration the
measuring instruments at appropriate time
Número de páginas del certificado, incluyendo anexos 05 intervals.
Number of pages of the certificate and documents attached
Sin la aprobación del Laboratorio de Metrología Pinzuar no se puede reproducir el Certificado, excepto cuando se reproduce en su totalidad, ya que proporciona la seguridad que las partes del Certificado no se
sacan de contexto. Los certificados de calibración sin firma no son válidos.
Without the approval of the Pinzuar Metrology Laboratory, the report can not be reproduced, except when it is reproduced in its entirety, since it provides the security that the parts of the Certificate are not taken out
of context. Unsigned calibration certificates are not valid.
Firmas que Autorizan el Certificado
Signatures Authorizing the Certificate
Ing. Sergio Iván Martínez Tecg. William Andrés Molina
Director Laboratorio de Metrología Metrólogo Laboratorio de Metrología
LM-PC-05-F-01 R12.6
F-29319-001 R0
Pág. 2 de 5
DATOS TÉCNICOS
Máquina de Ensayo Bajo Calibración
Clase 1,0
Dirección de Carga Compresión
Tipo de Indicación Digital
División de Escala 0,01 kN
Resolución 0,01 kN
Intervalo de Medición Calibrado Del 10 % al 50 % de la carga máxima.
Límite Inferior de la Escala 2 kN
RESULTADOS DE LA CALIBRACIÓN
La calibración se efectuó siguiendo los lineamientos establecidos en el documento de referencia ISO 7500-1:2018 Metallic
materials - Calibration and verification of static uniaxial testing machines - Part 1: Tension/compression testing machines -
Calibration and verification of the force-measuring system, en donde se especifica un intervalo de temperatura comprendido
entre 10°C a 35°C, con una variación máxima de 2°C durante cada serie de medición. Se utilizó el método de comparación
directa aplicando Fuerza Indicada Constante.
Se realizó una inspección general de la máquina y se determina que: El equipo requiere ajuste de la indicación
Tabla 1.
Indicaciones como se recibe la máquina antes de ajuste
Indicaciones Registradas del Equipo Patrón Errores Relativos
Indicación del IBC S₁ S₂ S₃ Promedio Indicación Repetibilidad
Ascendente Ascendente Ascendente S1, 2 y 3 q b
% kN kN kN kN kN % %
10 200,00 194,63 196,56 193,71 194,97 2,59 1,50
20 400,00 395,33 397,98 397,45 396,92 0,78 0,67
30 600,00 596,72 598,34 598,39 597,82 0,37 0,28
40 800,00 797,59 800,66 799,85 799,37 0,08 0,38
50 1 000,00 998,45 999,87 999,69 999,34 0,07 0,14
Tabla 2.
Indicaciones como se entrega la máquina
Indicaciones Registradas del Equipo Patrón para Cada Serie
Indicación del IBC S1 S2 S2' S3 S4 Promedio
Ascendente Ascedente No Aplica Ascendente No Aplica S1, 2 y 3
% kN kN kN ---- kN ---- kN
10 200,00 200,25 199,67 ---- 200,68 ---- 200,20
15 300,00 301,56 300,67 ---- 301,45 ---- 301,23
20 400,00 401,28 399,89 ---- 401,68 ---- 400,95
25 500,00 501,76 499,95 ---- 501,78 ---- 501,16
30 600,00 601,66 598,91 ---- 601,72 ---- 600,76
35 700,00 701,88 699,67 ---- 701,62 ---- 701,06
40 800,00 801,32 799,74 ---- 801,48 ---- 800,85
45 900,00 901,38 899,49 ---- 901,62 ---- 900,83
50 1 000,00 999,29 999,73 ---- 999,61 ---- 999,54 1
1
LM-PC-05-F-01 R12.6
F-29319-001 R0
Pág. 3 de 5
RESULTADOS DE LA CALIBRACIÓN Continuación…
Tabla 3.
Error realitivo de cero, f 0 , calculado para cada serie de medición a partir de su cero residual
f0,S1 f0,S2 f0,S2' f0,S3 f0,S4
% % % % %
-0,001 0,002 ---- 0,001 ----
Tabla 4.
Resultados de la Calibración de la máquina de ensayo.
Errores Relativos Resolución Incertidumbre
Indicación del IBC Indicación Repetibilidad Reversibilidad Relativa Expandida k p ≈ 95 %
q b v a U
% kN % % % % kN % -----
10 200,00 -0,10 0,50 ---- 0,005 1,0 0,50 3,31
15 300,00 -0,41 0,29 ---- 0,003 0,99 0,33 3,31
20 400,00 -0,24 0,45 ---- 0,003 1,8 0,46 3,31
25 500,00 -0,23 0,37 ---- 0,002 2,1 0,42 3,31
30 600,00 -0,13 0,47 ---- 0,002 3,2 0,53 3,31
35 700,00 -0,15 0,32 ---- 0,001 2,4 0,35 3,31
40 800,00 -0,11 0,22 ---- 0,001 1,8 0,22 2,87
45 900,00 -0,09 0,24 ---- 0,001 2,1 0,23 2,87
50 1 000,00 0,05 0,04 ---- 0,001 1,1 0,11 2,03
Gráfica de Errores Relativos
3,00
2,00
Error Realtivo (%)
1,00
0,00
-1,00
-2,00
-3,00
0 10 20 30 40 50 60
Porcentaje de la capacidad máxima de carga (%)
Error Relativo de Repetibilidad Error Relativo de Indicación
CONDICIONES AMBIENTALES
El lugar de la Calibración fue ZONA DE RECEPCIÓN de la empresa C3 INGENIERÍA ESPECIALIZADA S.A.C ubicada en
HUANCAYO. Durante la Calibración se presentaron las siguientes condiciones ambientales.
Temperatura Ambiente Máxima: 18,3 °C Temperatura Ambiente Mínima: 15,7 °C
Humedad Relativa Máxima: 42 % HR Humedad Relativa Mínima: 41 % HR
LM-PC-05-F-01 R12.6
F-29319-001 R0
Pág. 4 de 5
RESULTADOS DE LA CALIBRACIÓN Continuación…
Tabla 5.
Coeficientes para el cálculo de la fuerza en función de su defomación y su R², el cual refleja la bondad del ajuste del modelo a la variable.
A₀ A1 A₂ A₃ --- R2
-2,59524 E-01 1,00377 E00 -2,33225 E-07 -3,49242 E-09 0,00000 E00 1,0000 E00
Ecuación 1: donde F (kN) es la fuerza calculada y X (kN) es el valor de deformación evaluado
F = A₀ + ( A₁ * X ) + ( A₂ * X² ) + ( A₃ * X³ )
Tabla 6.
Valores calculados en función de la fuerza aplicada ( kN )
Indicación
kN 0,00 10,00 20,00 30,00 40,00
100,00 100,11 110,15 120,18 130,22 140,25
150,00 150,29 160,32 170,36 180,39 190,42
200,00 200,46 210,49 220,52 230,55 240,58
250,00 250,61 260,64 270,67 280,70 290,73
300,00 300,76 310,78 320,81 330,83 340,86
350,00 350,88 360,90 370,93 380,95 390,97
400,00 400,99 411,01 421,02 431,04 441,06
450,00 451,07 461,09 471,10 481,11 491,12
500,00 501,13 511,14 521,15 531,15 541,16
550,00 551,16 561,17 571,17 581,17 591,17
600,00 601,16 611,16 621,16 631,15 641,14
650,00 651,13 661,12 671,11 681,10 691,08
700,00 701,07 711,05 721,03 731,01 740,99
750,00 750,96 760,94 770,91 780,88 790,85
800,00 800,82 810,79 820,75 830,71 840,67
850,00 850,63 860,59 870,54 880,50 890,45
900,00 900,40 910,35 920,29 930,24 940,18
950,00 950,12 960,05 969,99 979,92 989,86
1 000,00 999,78 1 009,7 1 019,6 1 029,6 1 039,5
Tabla 7.
Valores Residuales
Indicación del Promedio
Por Interpolación Residuales
IBC S1, 2 y 3
kN kN kN kN
200,00 200,20 200,46 0,26
300,00 301,23 300,76 - 0,47
400,00 400,95 400,99 0,04
500,00 501,16 501,13 - 0,03
600,00 600,76 601,16 0,40
700,00 701,06 701,07 0,01
800,00 800,85 800,82 - 0,03
900,00 900,83 900,40 - 0,43
1 000,00 999,54 999,78 0,24
LM-PC-05-F-01 R12.6
F-29319-001 R0
En caso de duda, solo el texto en español de este certificado es válido. Pág. 5 de 5
INCERTIDUMBRE DE MEDICIÓN
La incertidumbre expandida de la medición reportada se establece como la incertidumbre estándar de medición multiplicada por
el factor de cobertura k=3,307 y la probabilidad de cobertura, la cual debe ser aproximada al 95% y no menor a este valor. La
incertidumbre expandida fue estimada bajo los lineamientos del documento: JCGM 100:2008. GUM 1995 with minor corrections.
Evaluation of measurement data Guide to the expression of uncertainty in measurement. First Edition. September 2008.
TRAZABILIDAD
Lo resultados reportados en este certificado de calibración se obtuvieron utilizando patrones
trazables al SI a través de institutos nacionales de metrología y/o laboratorios acreditados y son
parte de un programa de aseguramiento metrológico que garantiza la exactitud e incertidumbres
requeridas. El/Los certificado(s) de calibración de el/los patrón(es) usado(s) como referencia para
la calibración en cuestión, que se mencionan en la página dos se pueden descargar accediendo
al enlace en el código QR.
Instrumento Patrón
Instrumento Transductor de Fuerza de 1 MN.
Modelo C8S.
Clase 0,5.
Número de Serie 930039
Certificado de Calibración 5927 del INM.
Próxima Calibración 2023-06-01.
CRITERIOS PARA LA CLASIFICACIÓN DE LA MÁQUINA DE ENSAYO
La siguiente Tabla proporciona los valores máximos permitidos, para los diferentes errores relativos del sistema de medición de
fuerza y para la resolución relativa del indicador de fuerza que caracteriza una escala de la máquina de ensayo de acuerdo con
la clase apropiada para sus ensayos según la sección 7 de la Norma ISO 7500-1:2018 Metallic materials - Calibration and
verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Calibration and verification of the
force-measuring system
Clase de la escala
Indicación Repetibilidad Reversibilidad* Cero Resolución relativa
de la máquina
0,5 0,5 0,5 0,75 0,05 0,25
1 1 1 1,5 0,1 0,5
2 2 2 3 0,2 1
3 3 3 4,5 0,3 1,5
*El error realtivo de reversibilidad se determina solamente cuando es previamente solicitado por el cliente.
OBSERVACIONES 1
1. Se emplea la coma (,) como separador decimal.
2. En cualquier caso, la máquina debe calibrarse si se realiza un cambio de ubicación que requiera desmontaje, o si se somete
a ajustes o reparaciones importantes. Numeral 9. ISO 7500-1:2018
4. Con el presente Certificado de Calibración se adjunta la etiqueta de Calibración No. F-29319-001
Fin del Certificado
LM-PC-05-F-01 R12.6
