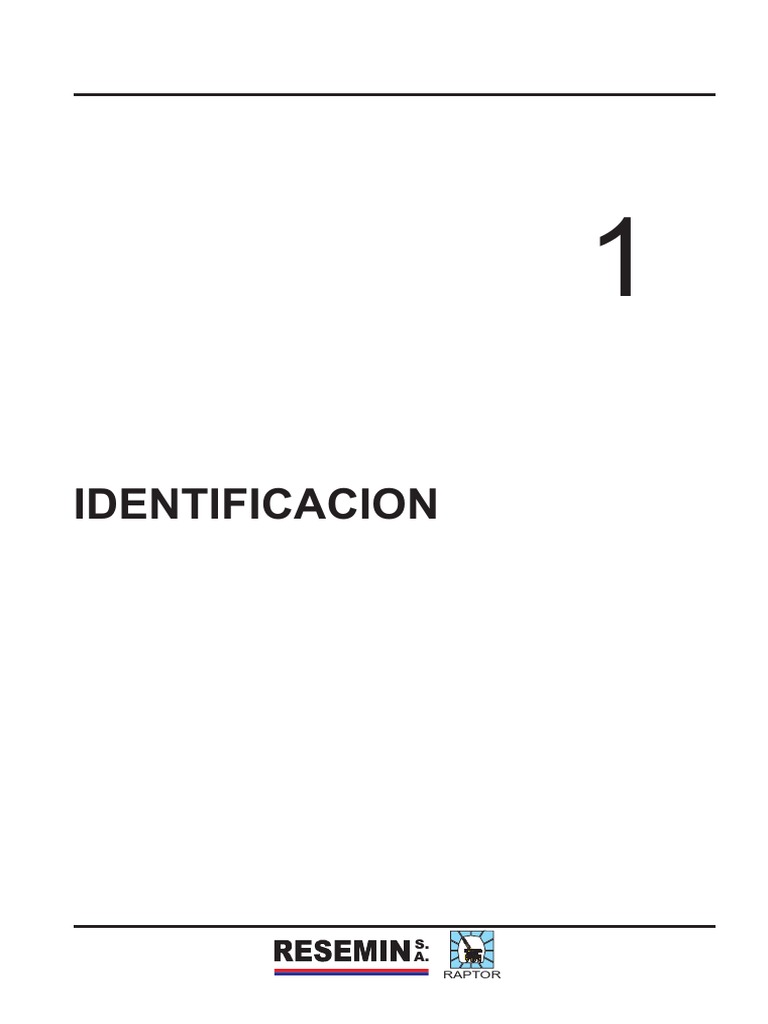

1

IDENTIFICACION

S.
A.
RAPTOR
S.
A.
RAPTOR
 JUMBO LONG HOLE RAPTOR DH
Nombre: Serie No.: Producto No.:
RAPTOR DH JMC 135 035
Cliente: Año de Fabricación: Peso (kg):
COMPAÑÍA MINERA CARMEN BAJO FEBRERO 2008 9350

COMPONENTES PRINCIPALES

No. DE PARTE CANT. DESCRIPCION CARACTERISTICA

1.-SISTEMA HIDROSTATICO

RE 0357 100 1 MOTOR DEUTZ BF4L-2011; NS:10259779 77.9 Hp , 2800 rpm

RE 0444 800 1 BOMBA EATON PLV 33 - Eje 76
RE 0444 830 2 MOTOR HIDROSTATICO MSE08E
RE 0444 840 2 MOTOR HIDROSTATICO MSE08D
RE 0444 720 1 BOMBA DE POSICIONAMIENTO PARKER

2.- SISTEMA HIDRAULICO

RE 0444 770 1 BOMBA HIDRAULICA A10V0100
RE 0444 780 1 BOMBA HIDRAULICA PARKER
RE 7509 100 1 MOTOR ELECTRICO 100 HP, 1785 rpm, 440V, 60 Hz

3.- CHASIS
RE 0444 510 4 CILINDRO DE GATOS
RE 0444 540 1 CILINDRO DE DIRECCION
RE 0444 580 2 CILINDRO DE LEVANTE
RE 0444 520 2 CILINDRO DE TECHO
RE 0444 516 4 KIT DE SELLOS CIL. GATO
RE 0444 546 1 KIT DE SELLOS CIL. DIRECCION
RE 0444 585 2 KIT DE SELLOS CIL. LEVANTE
RE 0444 525 2 KIT DE SELLOS CIL. TECHO
RE 0355 501 4 NEUMATICO 8.25 x R15 x ZM
RE 0355 500 4 ARO 15"

4.-CORREDERA LATERAL
RE 0355 260 1 CORREDERA LATERAL Long. 1.90 mt.
RE 0355 470 1 TWISTER 360 / GWG
RE 0444 680 1 MOTOR HIDRAULICO CORREDERA SAUER DANFOSS
RE 0444 685 1 KIT DE SELLOS MOTOR HIDR.
RE 0355 470 S 1 KIT REPARACION TWISTER
RE 0212 163 1 CADENA DE CORREDERA 60H, Long. 0.60 mt
S.
A.
RAPTOR
 JUMBO LONG HOLE RAPTOR DH
Nombre: Serie No.: Producto No.:
RAPTOR DH JMC 135 035
Cliente: Año de Fabricación Peso (kg)
COMPAÑÍA MINERA CARMEN BAJO FEBRERO 2008 9350

No. DE PARTE CANT. DESCRIPCION CARACTERISTICA

5.-VIGA
RE FB10 004 1 VIGA DE AVANCE Long. = 3.10 mt
RE 0444 570 2 CILINDRO STINGER ACR
RE 0444 790 1 CILINDRO DE EXTENSION
RE BULL 0120 2 CILINDRO DE BULL 120
RE 0444 151 1 MOTOR HIDRAULICO DE VIGA
RE F100 580 1 CADENA DE VIGA 100H , long.= 196 x 1.25"
RE 0444 575 2 KIT DE SELLOS CIL. STINGER
RE 0444 795 1 KIT DE SELLOS CIL. EXTENSION
RE BULL 0120 S 2 KIT DE SELLOS CIL. BULL 120

6.-SIST. AIRE - AGUA

RE 0666 100 1 COMPRESOR GA 30; NS. API302389 ATLAS COPCO
RE 0444 114 1 ENFRIADOR DE ACEITE (TUBULAR) THERMAL TRANSFER
RE 0444 144 1 RADIADOR OIL AIR
RE 7111 003 1 MOTOR DE RADIADOR 3 HP, 440 V, 60 Hz, 1725 rpm
RE 3217 9179 00 1 BOMBA DE AGUA GRUNDFOS, GR5
RE 7111 002 1 MOTOR BOMBA DE AGUA 3HP, 440V, 60 Hz, 3465 rpm

7.-PANEL DE CONTROL REMOTO

RE 0777 560 1 CONTROL REMOTO MR12 ROCKWELL AB
RE 0777 563 1 PANEL DE CONTROL
RE 0777 566 1 SOPORTE PANEL DE CONTROL
RE 0777 564 1 PANEL DE MANOMETRO

8.-SISTEMA ELECTRICO
RE 0777 573 1 TRIPODE REFLECTOR COMPLETO
RE 7351 002 1 CABLE ELECTRICO 4 X 2 AWG - 60 mt
RE 7171 001 8 LUCES DE TRABAJO 24 V / 60W
RE 0356 600 1 ALINEADOR LASER RAPTOR COMPLETO
RE 0356 601 2 NIVEL LASER

RE 2100 132 1 MANUAL DE PARTES

S.
A.
RAPTOR
 JUMBO LONG HOLE RAPTOR DH
Nombre: Serie No.: Producto No.:
RAPTOR DH JMC 135 035
Cliente: Año de Fabricación Peso (kg)
COMPAÑÍA MINERA CARMEN BAJO FEBRERO 2008 9350

LISTA DE FILTROS
NUM. DE PARTE CANT DESCRIPCION DESCRIPCION
SIST. HIDROSTATICO :
RE 0444 900 01 FILTRO HIDROSTATICO FTB1A10QV25N16 – PARKER
RE 0444 905 01 ELEMENTO FILTRANTE FTBE1B10Q – PARKER
RE 0444 700 01 FILTRO MAGNETICO 1” 2061112 - MAGNOM
RE 0444 910 01 TAMIZ DE SUCCION SE75352211 – PARKER
RE 0444 141 01 FILTRO RESPIRADOR MB1 – BIC 3A1P PARKER

SISTEMA HIDRAULICO :
RE 0444 820 01 FILTRO HIDRAULICO FTC2A20QV25N24 – PARKER
RE 0444 825 01 ELEMENTO DE FILTRANTE FTCE2B20Q - PARKER
RE 0444 790 01 FILTRO MAGNETICO 1 1/2” 2061163 - MAGNOM
RE 0444 141 01 FILTRO RESPIRADOR MB1 – BIC 3A1P PARKER

COMPRESOR GA30, NS: API302389

RE 0357 170 01 FILTRO DE AIRE 1613 8720 00 – ATLAS COPCO
RE 0357 171 01 FILTRO DE ACEITE 1613 6105 00 – ATLAS COPCO
RE 0357 172 01 ELEMENTO SEPARADOR DE ACEITE 1622 0516 00 – ATLAS COPCO

SISTEMA AIRE-AGUA :
RE 0666 102 01 TAMIZ DE AGUA
RE 0666 102 01 TAMIZ DE AIRE

SISTEMA AUTOMOTRIZ :
MOTOR DEUTZ; BF4L 2011, NS: 10259779
RE 0357 130 01 FILTRO DE ACEITE 0117 4416 - DEUTZ
RE 0357 140 01 FILTRO DE PETROLEO 0117 4482 - DEUTZ
RE 7552 100                        01 ALTERNADOR 0118 2438- DEUTZ
RE 7554 100 01 ARRANCADOR 0118 2126- DEUTZ
RE 7554 100 01 ARRANCADOR 0118 2126- DEUTZ
RE 0357 180 01 FAJA DE ALTERNADOR 0117 9564- DEUTZ
RE 0357 190 01 EMPAQUETADURA DE BALANCIN 0427 1076 - DEUTZ
AIRE

RE 0357 120 01 FILTRO DE AIRE PRIMARIO P-119778 - DONALDSON

RE 0357 110 01 FILTRO DE AIRE SECUNDARIO P-181063 - DONALDSON

(*) Alternativo
S.
A.
RAPTOR
