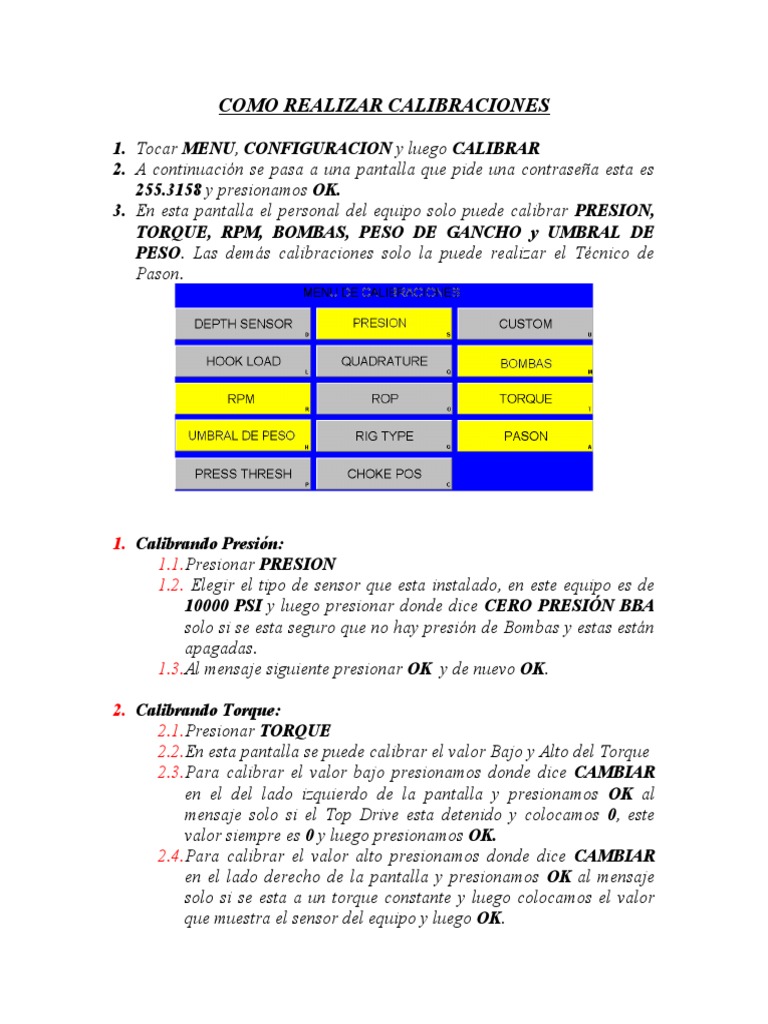

COMO REALIZAR CALIBRACIONES
1. Tocar MENU, CONFIGURACION y luego CALIBRAR
2. A continuación se pasa a una pantalla que pide una contraseña esta es
255.3158 y presionamos OK.
3. En esta pantalla el personal del equipo solo puede calibrar PRESION,
TORQUE, RPM, BOMBAS, PESO DE GANCHO y UMBRAL DE
PESO. Las demás calibraciones solo la puede realizar el Técnico de
Pason.
1. Calibrando Presión:
1.1.Presionar PRESION
1.2. Elegir el tipo de sensor que esta instalado, en este equipo es de
10000 PSI y luego presionar donde dice CERO PRESIÓN BBA
solo si se esta seguro que no hay presión de Bombas y estas están
apagadas.
1.3.Al mensaje siguiente presionar OK y de nuevo OK.
2. Calibrando Torque:
2.1.Presionar TORQUE
2.2.En esta pantalla se puede calibrar el valor Bajo y Alto del Torque
2.3.Para calibrar el valor bajo presionamos donde dice CAMBIAR
en el del lado izquierdo de la pantalla y presionamos OK al
mensaje solo si el Top Drive esta detenido y colocamos 0, este
valor siempre es 0 y luego presionamos OK.
2.4.Para calibrar el valor alto presionamos donde dice CAMBIAR
en el lado derecho de la pantalla y presionamos OK al mensaje
solo si se esta a un torque constante y luego colocamos el valor
que muestra el sensor del equipo y luego OK.
3. Calibrando RPM:
3.1.Presionar RPM:
3.2.En esta pantalla se puede calibrar el valor Bajo y Alto de RPM.
3.3.Para calibrar el valor bajo presionamos donde dice CAMBIAR
en el del lado izquierdo de la pantalla y presionamos OK al
mensaje solo si el Top Drive esta detenido y colocamos 0, este
valor siempre es 0 y luego presionamos OK.
3.4.Para calibrar el valor alto presionamos donde dice CAMBIAR
en el lado derecho de la pantalla y presionamos OK al mensaje
solo si se esta a una RPM constante y luego colocamos el valor
que contamos físicamente y luego OK.
4. Calibrando Peso del Gancho: Este se debe calibrar cada vez que se
corre cable
4.1.Presionar donde dice PASON y luego en PESO MODO
EXPERTO.
4.2.Aquí veremos en la parte superior dos casillas desde las cuales
podemos calibrar el valor bajo del peso y el valor alto del peso.
4.3.El valor bajo se debe calibrar con la carga sobre el gancho del
Top Drive únicamente, tocamos el botón CAMBIAR luego OK e
ingresamos el valor del peso del top drive en el teclado, dando
OK como salida.
4.4.Para calibrar el valor alto debemos tener la herramienta colgada
al gancho y con el bloque detenido tocamos el botón CAMBIAR
luego OK e ingresamos el peso actual en el teclado, damos
salida con OK.
Hacer esta calibración cada vez que se corre o corta cable
5. Cambiando el Umbral de Peso: Este valor solo se cambia si el peso
bajo del gancho fue modificado
5.1. Presionar donde dice UMBRAL DE PESO y luego OK al
mensaje.
5.2.En esta pantalla colocamos el nuevo valor de umbral de Peso,
este valor es por lo general 5 KLBS por encima del peso bajo del
equipo y luego presionamos OK.
5.3.Para este equipo si el peso bajo del equipo se mantiene en 42
KLBS entonces el valor que se colocara al Umbral de peso será
de 47 KLBS.
6. Calibrando Bombas: Esto solo se cambia si las EPM no coinciden con
lo contado físicamente o cambiaron camisa a las bombas.
6.1. Presionar donde dice BOMBAS y pasa a una pantalla donde se
ven las bombas que se van a calibrar.
6.2.Presionar sobre la bomba que se quiere calibrar y luego donde
dice CALIBRAR.
6.3. En esta pantalla se puede cambiar:
Desplazamiento de la bomba al 100% (Gal/min). Casilla de
lado derecho.
Eficiencia de la bomba (%). Casilla del centro
Emboladas por minutos (SPM). Casilla lado derecho.
6.4.Presionar donde dice CAMBIAR a lo que se quiere cambiar
colocar el valor correcto y luego Presionar OK.
Esto se puede realizar tanto para la bomba 1 como para la bomba 2.
Una vez terminando con todas las calibraciones se presiona SALIR hasta
volver a la pantalla principal y con esto quedan calibradas las bombas.
NOTAS IMPORTANTE PARA EL BUEN FUNCIONAMIENTO DEL
SISTEMA PASON
Cada vez que hubiera un corte de energía eléctrica y/o se
reiniciara el sistema Pason, corregir los parámetros de:
o Profundidad del Pozo, si continuaban perforando cuando el
sistema se estaba reiniciando.
o Profundidad de trepano, si continuaban perforando,
bajando o sacando herramienta cuando el sistema se estaba
reiniciando.
o Altura del bloque, si se movió el aparejo cuando el sistema
se estaba reiniciando.
Cada vez que se corta o corre cable, colocar a cero las Toneladas
Millas para llevar un control de corrida o cortado de cable.
También se debe calibrar peso de gancho (ver punto 4).
Cada vez que se cambia de trepano o se inicia la perforación
colocar en cero las Horas broca.
Cada vez que se agregue una pieza colocar cero peso sobre la
broca.
Cuando se esta bajando herramienta, corregir la profundidad de
la broca cuando el peso del gancho hubiera pasado los 45 KLBS.
