ESTUDIO TOPOGRAFICO

ESTUDIO TOPOGRAFICO

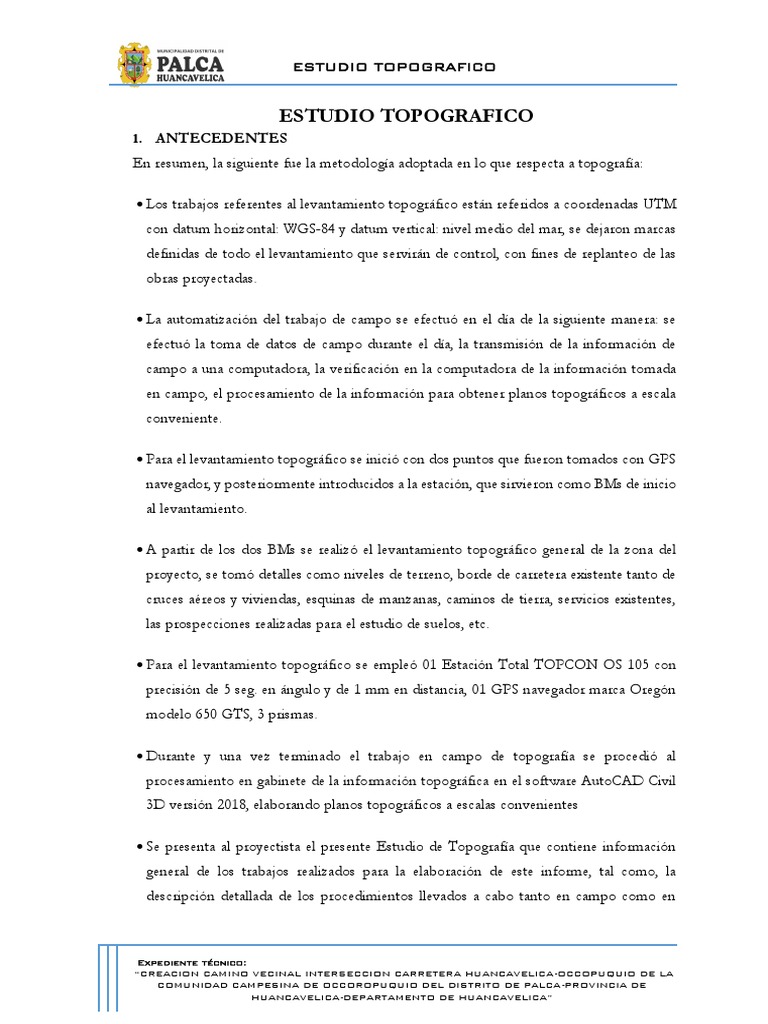

1. ANTECEDENTES
En resumen, la siguiente fue la metodología adoptada en lo que respecta a topografía:

• Los trabajos referentes al levantamiento topográfico están referidos a coordenadas UTM

con datum horizontal: WGS-84 y datum vertical: nivel medio del mar, se dejaron marcas
definidas de todo el levantamiento que servirán de control, con fines de replanteo de las
obras proyectadas.

• La automatización del trabajo de campo se efectuó en el día de la siguiente manera: se

efectuó la toma de datos de campo durante el día, la transmisión de la información de
campo a una computadora, la verificación en la computadora de la información tomada
en campo, el procesamiento de la información para obtener planos topográficos a escala
conveniente.

• Para el levantamiento topográfico se inició con dos puntos que fueron tomados con GPS
navegador, y posteriormente introducidos a la estación, que sirvieron como BMs de inicio
al levantamiento.

• A partir de los dos BMs se realizó el levantamiento topográfico general de la zona del
proyecto, se tomó detalles como niveles de terreno, borde de carretera existente tanto de
cruces aéreos y viviendas, esquinas de manzanas, caminos de tierra, servicios existentes,
las prospecciones realizadas para el estudio de suelos, etc.

• Para el levantamiento topográfico se empleó 01 Estación Total TOPCON OS 105 con

precisión de 5 seg. en ángulo y de 1 mm en distancia, 01 GPS navegador marca Oregón
modelo 650 GTS, 3 prismas.

• Durante y una vez terminado el trabajo en campo de topografía se procedió al

procesamiento en gabinete de la información topográfica en el software AutoCAD Civil
3D versión 2018, elaborando planos topográficos a escalas convenientes

• Se presenta al proyectista el presente Estudio de Topografía que contiene información

general de los trabajos realizados para la elaboración de este informe, tal como, la
descripción detallada de los procedimientos llevados a cabo tanto en campo como en

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

gabinete, información técnica, memorias de cálculo, panel de fotografías, planos

topográficos, entre otros relativos al levantamiento topográfico.

2. ASPECTOS GENERALES

2.1 Objetivo Del Proyecto

El objetivo del proyecto es la elaboración de los Estudios definitivo de ingeniería para

la ELABORACION DEL EXPEDIENTE TECNICO: “CREACION CAMINO
VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO
DE LA COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE
PALCA-PROVINCIA DE HUANCAVELICA-DEPARTAMENTO DE
HUANCAVELICA", Cuya Obra Posterior permitiría mejorar la calidad de vida de la
población.

2.2 Objetivo Del Estudio Topográfico

El objetivo de un levantamiento topográfico es la determinación, tanto en planimetría
como en altimetría, de puntos del terreno necesarios para obtener la representación
fidedigna de un determinado terreno natural a fin de:
• Realizar los trabajos de campo que permitan elaborar los planos topográficos.
• Proporcionar información de base para los estudios de geotecnia y de impacto
ambiental.
• Posibilitar la definición precisa de la ubicación y las dimensiones de los elementos
estructurales.
• Establecer puntos de referencia para el replanteo durante la construcción.

2.3 Descripción Del Área Del Proyecto

2.3.1 Ubicación Política

Localidad : C.C. Occoropuquio
Distrito : Palca
Provincia : Huancavelica
Departamento : Huancavelica

2.3.2 Ubicación Geográfica

INICIO TRAMO INTERSECCION DE VIA A HVCA

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

NORTE : 8594922.38 m
ESTE : 499185.00 m
COTA : 4251.844 m.s.n.m.
FIN TRAMO OCCO PUQUIO
NORTE : 8595352.56 m
ESTE : 499912.00 m
COTA : 4251.390 m.s.n.m.

Vías de Acceso
La zona del proyecto tiene accesos:
DISTANCIA
RUTAS TRAMO TIPO
KM)
NACIONAL Lima – Huancayo – Izcuchaca –
440+00 ASFALTADO
Huancavelica – Palca
DEPARTAMENTAL Huancavelica - Palca 30+000 AFIRMADO

PROVINCIAL Huancavelica - Palca 30+000 BY CAPA

DISTRITAL C.C. Occoropuquio - Occo puquio 2+220 TROCHA

2.3.1 Condiciones Climatológicas

El clima es frío moderadamente lluvioso. La media anual de temperatura máxima
y mínima es de 17°C y -4°C, respectivamente, cuyos valles están formados por
pequeñas vertientes constituyéndose áreas de cultivos en laderas. Presenta un
periodo de estiaje entre los meses de mayo a noviembre y un periodo de lluvias
torrenciales entre diciembre a abril.
Frecuentemente cae granizo y heladas en el pueblo afectando este último a los
cultivos, animales y viviendas.

2.3.2 Altitud del área del proyecto

El área del proyecto se encuentra ubicada sobre la cota 3400.00 m.s.n.m.

2.4 Metodología
Todo levantamiento topográfico realizado por la consultora contempla las etapas siguientes:

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

2.4.1 Planeamiento
La etapa del planeamiento consiste en el establecimiento de las condiciones
geométricas, técnicas, económicas y de factibilidad que permiten la elaboración
de un anteproyecto para realizar un levantamiento dado, destinado a satisfacer
una determinada necesidad. Esta etapa está ligada con la pre evaluación, la cual
deberá tener en cuenta factores de precisión requerida, disponibilidad de equipo,
materiales, personal y demás facilidades, o sus requerimientos, incluyendo la
consideración de factores ambientales previstos, de modo que sea posible hacer
un planeamiento óptimo y establecer las normas y procedimientos específicos
del levantamiento de acuerdo a las normas contenidas en este documento o las
requeridas en casos específicos o especiales.

2.4.2 Reconocimiento y monumentación

El reconocimiento y la monumentación consisten en las operaciones de campos
destinados a verificar sobre el terreno las características definidas por el
planeamiento y a establecer las condiciones y modalidades no previstas por el
mismo. Las operaciones que en este punto se indican deben desembocar
necesariamente en la elaboración del proyecto definitivo. Por otra parte, esta
etapa contempla el establecimiento físico de las marcas o monumentos del caso
en los puntos pre establecidos.

2.4.3 Trabajos de campo

Los trabajos de campo están constituidos por el conjunto de observaciones que
se realizan directamente sobre el terreno para realizar las mediciones requeridas
por el proyecto, de acuerdo con las normas aplicables. Los cálculos y
comprobaciones de campo se considerarán como parte integral de las
observaciones, se hacen inmediatamente al final de las mismas. Tienen como
propósito verificar la adherencia de los trabajos a las normas establecidas.

2.4.4 Trabajos de gabinete

Los cálculos de gabinete proceden inmediatamente a la etapa anterior y están
constituidos por todas aquellas operaciones que, en forma ordenada y
sistemática, calculan las correcciones y reducciones a las cantidades observadas
y determinan los parámetros de interés mediante el empleo de criterios y

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

fórmulas apropiadas que garanticen la exactitud requerida. El ajuste o

compensación deberá seguir, cuando sea aplicable, al cálculo de gabinete.

2.4.5 Memoria de los trabajos

Al final de cada trabajo se elabora una memoria que contenga los datos
relevantes del levantamiento, incluyendo antecedentes, justificación, objetivos,
criterios de diseño, personal, instrumental y equipo usados, normas,
especificaciones y metodologías particulares empleadas, relación de los trabajos
de campo con mención de las circunstancias que puedan haber influido en el
desarrollo de los trabajos, información gráfica que muestre su ubicación,
descripciones definitivas de los puntos, resultados de los cálculos y ajustes en
forma de listados de parámetros finales.

3. TRABAJOS DE CAMPO

3.1 Red de Control Horizontal

El levantamiento topográfico fue realizado con coordenadas relativas ya que no existen
puntos de primer orden cercanos para amarrar el levantamiento topográfico, dando al
punto EST-01 las coordenadas UTM en el Datum Horizontal WGS-84 obtenidas con
el GPS navegador, luego se hizo vista atrás a otro punto BM1 cuyas coordenadas
también se obtuvieron con el GPS navegador, para obtener las otras estaciones.
A partir de los dos Puntos monumentados se realizó el levantamiento topográfico
general de la zona del proyecto, se tomó detalles como niveles de terreno, borde de
carretera existente tanto de cruces aéreos y viviendas, esquinas de manzanas, caminos
de tierra, servicios existentes, las prospecciones realizadas para el estudio de suelos, etc.
El modo levantamiento con Estación Total se hizo con el método de colección de datos
por coordenadas, obteniendo ángulos horizontales, verticales, distancia inclinada y la
altura de instrumento, así como también las coordenadas Norte y Este y altura de cada
punto radiado:
➢ La medición de distancia horizontal entre estación a estación se hizo con el modo
fino (el rayo infrarrojo recorre desde la estación hasta donde está ubicado el prisma
999 veces para dar la longitud horizontal deseado).
➢ La medición de los ángulos horizontales de los rellenos topográficos se dio por el
método de radiación.

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

➢ La medición de la distancia vertical se realizó por el método de nivelación

Trigonométrica.
➢ Para el trabajo de replanteo, de todos los BMs obtenidos, se establecieron los puntos
de control; BM-01, y Est-01, Est-02, ubicados tal como se muestran en el Plano
Topográfico.

3.2 Equipos utilizados

➢ Una Estación Total TOPCON OS 105, con las siguientes especificaciones técnicas:
➢ Un trípode de soporte.
➢ Cinco prismas con sus respectivos porta prismas.
➢ Un GPS Oregón 650 GTS.
➢ Wincha de fibra de lona de 50m.
➢ Libreta topográfica.

3.3 Personal
➢ 01 Topógrafo a cargo de los equipos topográficos.
➢ 03 Personas encargadas de los prismas.
➢ 02 Personas encargadas medición de kilometraje.

4. TRABAJOS DE GABINETE
Durante y una vez terminado el trabajo en campo de topografía se procedió al
procesamiento en gabinete de la información topográfica en el software AutoCAD Civil
3D versión 2014, elaborando planos topográficos a escala 1:1000 en la planta y con una
equidistancia de curvas de 2m; perfil longitudinal Horizontal 1:200 y Vertical 1:200.
Los trabajos de gabinete consistieron básicamente en:
• Procesamiento de la información topográfica tomada en campo.
• Elaboración de planos topográficos y de ubicación a escalas adecuadas.

4.1 Procesamiento de información recolectada

➢ CALCULO DE ANGULOS AZIMUTALES

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

➢ CALCULO DE DISTANCIA HORIZONTAL

➢ CALCULO DE DISTANCIA VERTICAL

➢ CALCULO DE COOERDENADAS RELATIVAS

➢ CALCULO DE COOERDENADAS ABSOLUTAS

➢ CALCULO DE COTAS

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

4.2 Software utilizado

Los datos correspondientes al levantamiento topográfico han sido procesados en sistemas
computarizados, utilizando los siguientes equipos y software:
• 01 Laptop Toshiba CORE i7 2.67 GHz de 8GB de RAM
• Software “Topcon link ” y “Base Camp”, para transmitir toda la información tomada en
el campo a una PC.
• Software AutoCAD Civil 3D versión 2014, para el procesamiento de los datos
topográficos.
• Software AutoCAD 2013 para la elaboración de los planos correspondientes.

5. DATOS DE CAMPO OBTENIDO

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

PUNTOS TOPOGRAFICOS OBTENIDOS EN CAMPO

N° NORTE ESTE COTA
PI-1 8594922.38 499185 4251.84
PI-2 8594969.25 499213.32 4253.16
PI-3 8594984.88 499227.88 4253.75
PI-4 8595013.15 499245.06 4253.14
PI-5 8595058.37 499261.38 4252.49
PI-6 8595059.58 499289.48 4252.60
PI-7 8595053.50 499315.53 4252.55
PI-8 8595077.54 499358.37 4252.48
PI-9 8595050.31 499430.54 4252.18
PI-10 8595072.37 499469.10 4250.70
PI-11 8595105.53 499474.48 4250.55
PI-12 8595111.67 499519.34 4249.61
PI-13 8595124.89 499569.24 4248.54
PI-14 85995056.45 499700.72 4248.54
PI-15 8595204.56 499573.85 4249.93
PI-16 8595116.84 499689.59 4249.89
PI-17 8595109.22 499736.86 4249.53
PI-18 8595062.76 499816.02 4248.98
PI-19 8595162.25 499753.73 4253.98
PI-20 8595163.73 499830.49 4254.73
PI-21 8595258.38 499744.90 4254.35
PI-22 8595300.73 499785.48 4253.06
PI-23 8595318.32 499858.85 4252.07
PI-24 8595352.56 499912.00 4251.96

6. CONCLUSIONES Y RECOMENDACIONES

• La automatización del trabajo de campo se efectuó en el día utilizando: Una Estación

Total TOPCON OS 105, un GPS Oregón 650 GTS, software “Topcon link” y “Base

Camp”, para transmitir toda la información tomada en el campo a una PC, software

AutoCAD Civil 3D versión 2014, para el procesamiento de los datos topográficos,

software AutoCAD 2014 para la elaboración de los planos correspondientes.

• Los trabajos referentes al levantamiento topográfico están referidos a coordenadas

UTM con datum horizontal: WGS-84 y datum vertical: nivel medio del mar.

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

• Los trabajos referentes al levantamiento topográfico están referidos a coordenadas

UTM con datum horizontal: WGS-84 y datum vertical: nivel medio del mar, se han

planteado 17 estaciones para desarrollar el levantamiento. Y se han dejado 14 BMs

sobresalientes que servirán para el replanteo.

• Se ha elaborado planos topográficos del área de estudio a escala 1:1000 con

equidistancia de curvas de nivel a 2 m, la topografía procesada sirvió de base para la

elaboración del perfil técnico del proyecto: “CREACION CAMINO VECINAL

INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA

COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE

PALCA-PROVINCIA DE HUANCAVELICA-DEPARTAMENTO DE

HUANCAVELICA "

• Se tomaron, en campo, la cantidad necesaria de puntos que permitieron la

aproximación de los trabajos de gabinete a los reales.

• Se llevó a cabo el procesamiento de datos, utilizando el software adecuados para el

respectivo procesamiento.

• Se realizó la Georeferenciación de los datos obtenidos en campo según UTM WGS

84 -18L.

• Se realizó los planos finales como son: plano topográfico y plano de ubicación y

localización.

• El control topográfico y de gabinete fue llevado a cabo por los parámetros mínimos

y máximos permisibles así como del equipo de trabajo (consultor).

• Se monumentaron los puntos resaltantes para el respectivo replanteo del proyecto el

cual será facilitado a partir de los BMs ubicados.

• Se reconoció cada tramo del mejoramiento donde se tomó los datos necesarios donde

se clasifico los siguientes clasificaciones de tipos de superficies:

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

Relieves ondulados

Relieves accidentada

Relieve agreste

7. PANEL FOTOGRÁFICO

FOTO N° 01: VISTA TRABAJOS DE CAMPO – MEDICIONES DE

KILOMETRAJE

FOTO N° 01: VISTA TRABAJOS DE CAMPO – MONUMENTACION DE BMS

Y ESTACIONES

FOTO N° 02: VISTA TRABAJOS DE CAMPO – EXCAVACION Y

RECONOCIMIENTO DE SUELOS

FOTO N° 02: VISTA DEL INGRESO AL C. C. OCCOROPUQUIO

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
 ESTUDIO TOPOGRAFICO

Expediente técnico:
“CREACION CAMINO VECINAL INTERSECCION CARRETERA HUANCAVELICA-OCCOPUQUIO DE LA
COMUNIDAD CAMPESINA DE OCCOROPUQUIO DEL DISTRITO DE PALCA-PROVINCIA DE
HUANCAVELICA-DEPARTAMENTO DE HUANCAVELICA”
