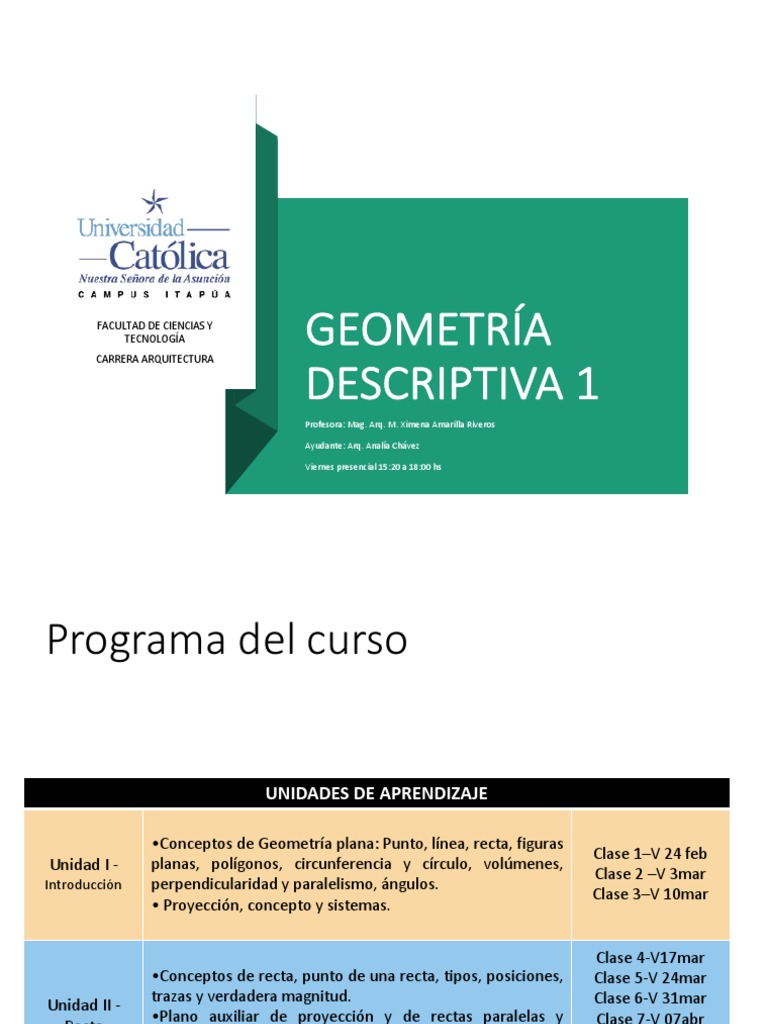

FACULTAD DE CIENCIAS Y

TECNOLOGÍA
CARRERA ARQUITECTURA
GEOMETRÍA
DESCRIPTIVA 1
Profesora: Mag. Arq. M. Ximena Amarilla Riveros

Ayudante: Arq. Analía Chávez

Viernes presencial 15:20 a 18:00 hs

Programa del curso

UNIDADES DE APRENDIZAJE

•Conceptos de Geometría plana: Punto, línea, recta, figuras

Clase 1–V 24 feb
Unidad I - planas, polígonos, circunferencia y círculo, volúmenes,
Clase 2 –V 3mar
Introducción perpendicularidad y paralelismo, ángulos.
Clase 3–V 10mar
• Proyección, concepto y sistemas.

Clase 4-V17mar
•Conceptos de recta, punto de una recta, tipos, posiciones, Clase 5-V 24mar
trazas y verdadera magnitud. Clase 6-V 31mar
Unidad II -
•Plano auxiliar de proyección y de rectas paralelas y Clase 7-V 07abr
Recta
concurrentes, trazas de rectas, rectas de perfil. Posiciones semana santa
particulares de la recta. Clase 8-V 14abr
PRUEBA 1

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Programa del curso
UNIDADES DE APRENDIZAJE

•Elementos geométricos que definen un plano, trazas Clase 9-V 21abr

de plano, paralelismo, intersección de rectas con Clase 10-V 28abr
planos y visibilidad; planos con planos. Clase 11-V 05may
Unidad III -
•Posiciones particulares de planos. Pertenencia de Clase 12-V 12may
Planos
puntos y rectas en planos. Clase 13-V 19may
•Plano no definido por sus trazas. Paralelismo de rectas MINIEXPO
y planos. Clase 14-V 26may
PRUEBA 2
•Verdadera Magnitud de la recta y el plano en el Clase 15-V 02jun
Unidad IV –
espacio. Clase 16-V09jun
Verdadera
•Rebatimiento, rotación y cambios de planos de Cierre curso-lista final de
Magnitud habilitadas y habilitados
proyección.

RECUPERACIÓN VIRTUAL DE CLASE 7

Sábado de mañana – 06 mayo – 27 mayo – 10 junio

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
¿Qué hacemos hoy?
• Repaso: ejercicios

• Ejercicios

• Unidad II

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso Sistema diédrico
La cota es la distancia desde la proy. V del punto hasta la LT.
El alejamiento es la distancia desde la proy. H del punto hasta la LT.

La nomenclatura utilizada representa:

a) PPV: Plano vertical de proyección

b) PPH: Plano horizontal de proyección
c) A: Posición real del punto (A)
d) A1: Proyección ortogonal del punto (A) sobre el PPV
plano horizontal de proyección
A2
A A2
e) A2: Proyección ortogonal del punto (A) sobre el
plano vertical de proyección
f) LT: Línea de tierra A1
g) I-II-III-IV: cuadrantes o diedros
PPH
A1

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
Repaso Sistema diédrico

FIGURA ESPACIAL FIGURA DESCRIPTIVA

PPV
A2
A
A2

A1
PPH

A1

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso: Sistema diédrico: resolución de
ejercicios
Representar en la figura descriptiva.
1. P (0; 1; 2)
P1= Proy Horiz = Alejamiento
POSICIÓN LT ALEJAMIENTO COTA P2 = Proy Verti = cota

FIGURA DESCRIPTIVA - LT FIGURA ESPACIAL - PP

PPV superior
COTA + Sobre LT I y II diedro
ALEJAMIENTO + Debajo LT I y IV diedro
COTA - Debajo LT III y IV diedro
ALEJAMIENTO - Sobre LT II y III diedro

PPH posterior PPHanterior

L T
PPV inferior

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso: Sistema diédrico: resolución de
ejercicios
Representar en la figura descriptiva e indicar el diedro al que pertenecen
1. P (0; 1; 2)
2. A (2; 3; 3)
3. B (1; -2; -2)
4. C (-3; -1; 3)
5. R (-2; 0; 4)

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso: Sistema diédrico: resolución de
ejercicios
Representar en la figura descriptiva e indicar el diedro al que pertenecen
6. S (2; 3; -1)
7. T (0; -2; -3)
8. M (3; 3; 0)
9. N (-1; 0; 0)
10. O (4; -2; 0)

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso: Sistema diédrico: resolución de
ejercicios
Representar en la figura descriptiva
11. A en el I diedro más próximo al PPH que al PPV
12. B equidistante a ambos planos de proyección
13. C en el II diedro
14. D en el III diedro más próximo al PPH que al PPV
15. P en los cuatro diedros

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Repaso: Sistema diédrico: resolución de
ejercicios
Representar en la figura descriptiva
16. M en el PPV inferior
17. N en el PPV superior
18. Q en el PPH anterior
19. R en el PPH posterior
20. S en la LT

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Sistema diédrico: resolución de ejercicios
Representar en la figura descriptiva e indicar el diedro al que pertenecen
21. T (-1; 2; 0)
22. U (-3; 0; 0)
23. V (0; -1; 0)
24. W (2; -1; 1)
25. X (3; 2; -1)

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Sistema diédrico: resolución de ejercicios
Representar en la figura descriptiva e indicar el diedro al que pertenecen
26. A en el I diedro más próximo al PPV que al PPH
27. B en el IV diedro más próximo al PPH que al PPV
28. C en el III diedro
29. D en el II diedro más próximo al PPH que al PPV
30. E en el III diedro más próximo al PPV que al PPH

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Sistema diédrico: resolución de ejercicios
Representar en la figura descriptiva e indicar el diedro al que pertenecen
31. F (0; 5; -2)
32. G (-2; -1; -3)
33. H (2; -3; 0)
34. I (1; 0; 4)
35. J (4; 2; 2)
36. K (-3; 0; -4)
37. L (-5; -4; 4)

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 UNIDAD II Recta: conceptos básicos
La recta: Línea de dirección constante. Una recta puede ser definida
por dos puntos, a los que une recorriendo su menor distancia. Algunas
partes de una recta son:
a) Semirrecta. Cada una de las dos partes en que divide a una recta, uno
cualquiera de sus puntos. b) Segmento. Porción de una recta
comprendida entre dos de sus puntos. Las semirrectas son de longitud
infinita, mientras que los segmentos son de longitud finita.

Traza de recta: es el punto de intersección entre una recta y los

planos de proyección (PPH y PPV). Pueden ser horizontales - H (H1-H2)
PPV
y verticales V (V1-V2) TRAZA Proyección Proyección vertical:
VERTICAL horizontal : V1 V2 V = V2

TRAZA Proyección Proyección vertical:

HORIZONTAL horizontal: H1 H2 S2 S

V1
H = H1
S1
V2 H2
V1 y H2 = LT
S2 PPH

L H2 V1 T

S1
H1
Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Recta y sus trazas: resolución de
ejercicios
Determinar las trazas de las siguientes rectas, y determinar los diedros que atraviesan.
1. A (0; 1; 4) B (4; 3; 1)

PPV

L T

PPH

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Recta y sus trazas: resolución de
ejercicios
Determinar las trazas de las siguientes rectas, y determinar los diedros que atraviesan.
1. A (0; 1; 4) B (4; 3; 1)

L T

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
 Recta y sus trazas: resolución de
ejercicios
Determinar las trazas de las siguientes rectas, y determinar los diedros que atraviesan.
2. M (-3; 1; 2) N (1; 4; 6) 5. C (0; 4; 1) D(-4; 4; 5)
3. R (0; -4; 0) S (4; 0; -5) 6. F (1,5; -2; 2) G(4; -4; 4)
4. P (0; 1; 3) Q (4; 3; 3) 7. J(1,5; -2; 2) K(4; 2; 0,5) PPV

L T PPH

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura - Geometría Descriptiva 1
Próximas clases

• Clase 4_17 marzo: A 9:20 a 12 hs – B 15:20 a 18:40 hs

Repaso clase 3. Unidad II: teoría y ejercicios rectas
• Clase 5_24 marzo: A 9:20 a 12 hs – B 15:20 a 18:40 hs
Unidad II: Repaso clase 4, teoría y ejercicios rectas
• Clase 6_31 marzo: A 9:20 a 12 hs – B 15:20 a 18:40 hs
Repaso: Unidades I y II
• Clase 7_07 abril: semana santa
Clase de recuperación mayo-junio
• Clase 8_14 abril: A 9:20 a 12 hs – B 15:20 a 18:40 hs
Prueba 1 – 20 puntos

Universidad Católica Campus Itapúa - Facultad de Ciencias y Tecnología – Arquitectura – Urbanismo 1
