7.

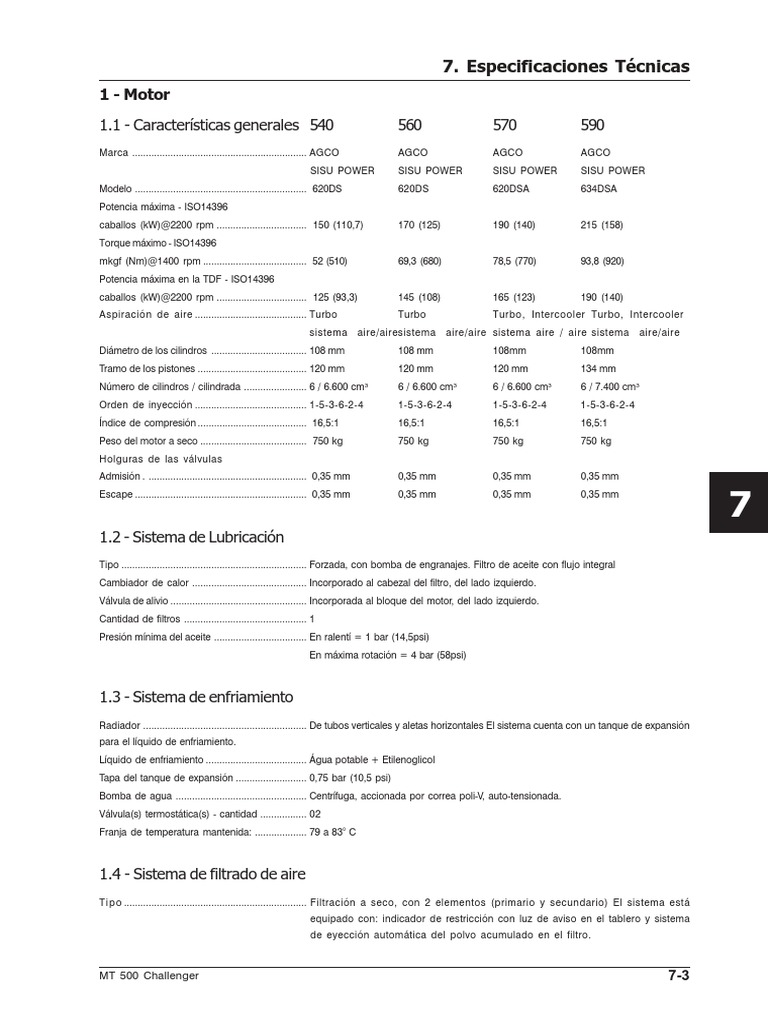

Especificaciones Técnicas
1 - Motor

1.1 - Características generales 540 560 570 590

Marca ................................................................ AGCO AGCO AGCO AGCO
SISU POWER SISU POWER SISU POWER SISU POWER
Modelo ............................................................... 620DS 620DS 620DSA 634DSA
Potencia máxima - ISO14396
caballos (kW)@2200 rpm ................................. 150 (110,7) 170 (125) 190 (140) 215 (158)
Torque máximo - ISO14396
mkgf (Nm)@1400 rpm ...................................... 52 (510) 69,3 (680) 78,5 (770) 93,8 (920)
Potencia máxima en la TDF - ISO14396
caballos (kW)@2200 rpm ................................. 125 (93,3) 145 (108) 165 (123) 190 (140)
Aspiración de aire ......................................... Turbo Turbo Turbo, Intercooler Turbo, Intercooler
........................................................................... sistema aire/airesistema aire/aire sistema aire / aire sistema aire/aire
Diámetro de los cilindros ................................... 108 mm 108 mm 108mm 108mm
Tramo de los pistones ........................................ 120 mm 120 mm 120 mm 134 mm
Número de cilindros / cilindrada ....................... 6 / 6.600 cm³ 6 / 6.600 cm³ 6 / 6.600 cm³ 6 / 7.400 cm³
Orden de inyección ......................................... 1-5-3-6-2-4 1-5-3-6-2-4 1-5-3-6-2-4 1-5-3-6-2-4
Índice de compresión ........................................ 16,5:1 16,5:1 16,5:1 16,5:1
Peso del motor a seco ....................................... 750 kg 750 kg 750 kg 750 kg
Holguras de las válvulas
Admisión . .......................................................... 0,35 mm 0,35 mm 0,35 mm 0,35 mm
Escape ............................................................... 0,35 mm 0,35 mm 0,35 mm 0,35 mm
77
1.2 - Sistema de Lubricación
Tipo .................................................................... Forzada, con bomba de engranajes. Filtro de aceite con flujo integral
Cambiador de calor .......................................... Incorporado al cabezal del filtro, del lado izquierdo.
Válvula de alivio .................................................. Incorporada al bloque del motor, del lado izquierdo.
Cantidad de filtros ............................................. 1
Presión mínima del aceite .................................. En ralentí = 1 bar (14,5psi)
........................................................................... En máxima rotación = 4 bar (58psi)

1.3 - Sistema de enfriamiento

Radiador ............................................................ De tubos verticales y aletas horizontales El sistema cuenta con un tanque de expansión
para el líquido de enfriamiento.
Líquido de enfriamiento ..................................... Água potable + Etilenoglicol
Tapa del tanque de expansión .......................... 0,75 bar (10,5 psi)
Bomba de agua ................................................ Centrífuga, accionada por correa poli-V, auto-tensionada.
Válvula(s) termostática(s) - cantidad ................. 02
Franja de temperatura mantenida: ................... 79 a 83° C

1.4 - Sistema de filtrado de aire

Tipo ................................................................... Filtración a seco, con 2 elementos (primario y secundario) El sistema está
equipado con: indicador de restricción con luz de aviso en el tablero y sistema
de eyección automática del polvo acumulado en el filtro.

MT 500 Challenger 7-3

 7. Especificaciones Técnicas
1.5 - Sistema de alimentación de combustible
Pre-filtro separador .................................. Separa las impurezas más grandes (hasta 30 microns) y hace la separación
del agua contenida en el combustible.
Filtros de combustible ............................... Doble filtro de combustible con filtración en paralelo de partículas(hasta
30 microns) y hace la separación del agua contenida en el combustible. El
pre-filtro separador y el elemento primario tienen un tapón de vaciado en
la base. Úselo para eliminar el agua
Bomba alimentadora ....................................... Del tipo diafragma, colocada del lado derecho del motor.
........................................................................... Tienen una empuñadura para realizar la purga del sistema de combustible.
Bomba inyectora ............................................. Delphi, rotativa - DP100 - Motor 620DS
........................................................................... Bosch, línea - Motor 634DSA
Corte de combustible ................................... A través de solenoide montado atrás de la bomba inyectora, que actúa
directamente en el gobernador.

2 - Sistema eléctrico - potencias y capacidades

Interruptor de seguridad ........................... Permite el arranque solamente con el pedal del embrague presionado hasta
el final.
B a t e r í a ............................................................ 170 A / h
Alternador - Con Cabina: ............................. 12 V / 120 A / h
Alternador - Con plataforma: ..................... 12 V / 120 A / h
Motor de arranque .......................................... 5,0 kw

77
Luces de freno e indicadoras de giro ...... 21 watts
Luces rojas delanteras (en la cabina) ..... 4 watts
Luces rojas traseras (en la cabina) ......... 5 watts
Faros delanteros de servicio (Altos) ...... 48 watts
Faros delanteros de servicio (Bajos) ...... 48 watts
Faros traseros de servicio ........................ 55 watts
Faros auxiliares delanteros ..................... 55 watts

3 - Embrague

Tipo ................................................................... húmedo

Accionamiento ................................................ E l e c t r o h i d r á u l i c o

4 - Caja de cambio

4.1 - 24x24 velocidades 540 560 570 590

Marca ................................................................. Auto 6/Gimma Auto 6/Gimma Auto 6/Gimma Auto 6/Gimma
Modelo .............................................................. GTA1541 GTA1541 GTA 1542 GTA 1544
Tipo ................................................................... H i d r á u l i c a
Transmisión .................................................... GBA15 GBA15 GBA15 GBA15
Ajuste de trochas .......................................... Cubo deslizante

7-4 MT 500 Challenger

 7. Especificaciones Técnicas
5 - Velocidades teóricas máximas de ruta
Modelo 540 560 570 590 NOTA:
Rodado La velocidad del tractor depende
Marcha 23.1-30 R1 24.5-32 R1 24.5-32 R1 30.5L-32R del cambio y del rodado utilizado.
F /1ST/A 1,06 1,13 1,11 1,11 Para saber cuál es la velocidad de
F /1ST/B 1,27 1,35 1,33 1,32
su tractor en cada marcha, en la
F /1ST/C 1,52 1,61 1,58 1,58
franja de rotación entre 1400 y
F /1ST/D 1,81 1,92 1,89 1,88
F /1ST/E 2,16 2,29 2,25 2,24 2200 rpm, revise la calcomanía de
F /1ST/F 2,57 2,73 2,69 2,68 velocidades fijada a la derecha del
F /2ND /A 2,88 3,05 3,01 2,99 puesto de operación. La medida
F /2ND /B 3,44 3,64 3,59 3,57 se realizada según el rodado
F /2ND /C 4,10 4,34 4,28 4,26
trasero.
F /2ND /D 4,89 5,18 5,11 5,08
F /2ND /E 5,83 6,18 6,09 6,06
F /2ND /F 6,96 7,38 7,27 7,23
F /3RD /A 5,51 5,85 5,76 5,73
F /3RD /B 6,58 6,97 6,88 6,84
F /3RD /C 7,85 8,32 8,20 8,16
F /3RD /D 9,36 9,93 9,78 9,73
F /3RD /E 11,17 11,84 11,67 11,61
F /3RD /F 13,32 14,12 13,92 13,85
F /4TH /A 11,56 12,26 12,09 12,02
F /4TH /B 13,80 14,63 14,42 14,35
F /4TH /C 16,46 17,45 17,20 17,11
F /4TH /D 19,63 20,82 20,52 20,41
F /4TH /E 23,42 24,83 24,48 24,35
F /4TH /F 27,94 29,62 29,20 29,05

R
R
/1ST/A
/1ST/B
1,05
1,26
1,12
1,33
1,10
1,31
1,10
1,31
77
R /1ST/C 1,50 1,59 1,57 1,56
R /1ST/D 1,79 1,90 1,87 1,86
R /1ST/E 2,13 2,26 2,23 2,22
R /1ST/F 2,55 2,70 2,66 2,65
R /2ND /A 2,85 3,02 2,98 2,96
R /2ND /B 3,40 3,61 3,55 3,54
R /2ND /C 4,06 4,30 4,24 4,22
R /2ND /D 4,84 5,13 5,06 5,03
R /2ND /E 5,77 6,12 6,03 6,00
R /2ND /F 6,89 7,30 7,20 7,16
R /3RD /A 5,46 5,79 5,70 5,67
R /3RD /B 6,51 6,90 6,80 6,77
R /3RD /C 7,77 8,23 8,12 8,07
R /3RD /D 9,26 9,82 9,68 9,63
R /3RD /E 11,05 11,72 11,55 11,49
R /3RD /F 13,18 13,98 13,78 13,71
R /4TH /A 11,44 12,13 11,96 11,90
R /4TH /B 13,66 14,48 14,27 14,20
R /4TH /C 16,29 17,27 17,02 16,94
R /4TH /D 19,43 20,60 20,31 20,20
R /4TH /E 23,18 24,58 24,23 24,10
R /4TH /F 27,65 29,32 28,90 28,75

6 - Eje trasero 540 560 570 590

Eje trasero ......................................................... GPA 41 GPA 41 GPA 42 GPA 44

Reducción de los reductores finales ............... Epicíclico
Relación de reducción ..................................... 5,571 5,571 6,214 6,214
Bloqueo del diferencial ..................................... Tipo multidisco húmedo, control electrohidráulico.

MT 500 Challenger 7-5

 7. Especificaciones Técnicas
7 - Eje delantero doble tracción 540 560 570 590

Marca ................................................................. CR 20.43 CR 20.43 CR 20.43 CR 20.43

Relación corona/piñón ....................................... 32/13 (2.461) 32/13 (2.461) 32/13 (2.461) 35/13 (2.692)
Relación de los reductores finales ................... 6.923 6.923 6.923 6.923
Relación total ...................................................... 17.041 17.041 17.041 18.638
Dirección doble giro máxima (grados) ............ 50
Accionamiento ................................................... Central, derecho (sin caja de subida).

8 - Frenos

De servicio .......................................................... Discos en baño de aceite, de accion independiente en las ruedas traseras.
Accionamiento ................................................... Hidráulico, a partir de dos cilindros maestros, ajuste automático
Nº de discos activos en cada lado .................. 01
Material del disco activo ................................... Acero con bronce sintetizado
Freno de estacionamiento ................................ tipo multi-disco, en baño de aceite, colocado sobre el eje piñón
IMPORTANTE: Para que el freno de estacionamiento trabaje con eficiencia
máxima, la tracción delantera debe estar accionada. De este modo, el freno
actúa sobre las cuatro ruedas del tractor.

9 - Sistema de levante

Categoría ........................................................... II y III

77
Cilindro(s) hidráulicos(s) ................................... 2 externos
Control ................................................................ Electrónico
Controles operacionales ................................... Posición - Tracción (profundidad) - Mezcla - Reacción - Transporte - Flotación -
Control de accionamiento trasero - Penetración rápida - Ajustes: sensibilidad, limitación
de la altura máxima y mínima de las barras inferiores, velocidad de bajada de las
barras. También incorpora dispositivos de seguridad operacional.
Capacidad de levante máxima en las
articulaciones ..................................................... 8000 kgf 8000 kgf 8000 kgf 8000 kgf
Bomba hidráulica - tipo ..................................... De desplazamiento variable, ubicada internamente sobre la estructura central.

10 - Sistema hidraulico auxiliar

Sistema de carga primario:

Caudal........... ........................................................ 162 litros/min 162 litros/min 162 litros/min 162 litros/min
2
Presión máxima - bar (kgf/cm ) ..................... 200 (204) 200 (204) 200 (204) 200 (204)
Alimentación ................................................... Sistema de dirección, freno de carreta, control remoto, sistema de levante.

7-6 MT 500 Challenger

 7. Especificaciones Técnicas
10 - Dirección hidrostática 540 560 570 590

Presión máxima .................................................. 140 bar

Unidad hidrostática ........................................... Ognibene, de centro cerrado, con válvula prioritaria acoplada, tipo Load Sensing.
Filtración del aceite ............................................ Es por el filtro del aceite de la transmisión y sistemas hidráulicos, cuyo aceite es
común a la dirección.

11 - Control remoto independiente

Tipo .................................................................... Independiente, de doble acción y alto caudal / Centro cerrado

Tipos y cantidad de válvulas disponibles:
Estándar ............................................................ 4 válvulas, 3 con “kick-out” + 1 retorno por resorte, 2 válvulas con kit motor, todas
con caudal variable.
Terminales ......................................................... Tipo hembra, de acoplado rápido, situadas en la parte trasera de la cabina, sistema
de recolección de aceite de las tomas hidráulicas.

12 - Toma de Fuerza independiente

Embrague .......................................................... Hidráulico

Control ................................................................ Palanca ubicada dentro de la cabina para cambiar rotación y botón para
accionamiento
Rotación ............................................................. proporcional a la rotación del motor.
Rotación en el motor para rotación nominal del eje de salida

77
540 ...................................................................... 1.890 rpm 1.890 rpm 1.890 rpm 1.890 rpm
1000 .................................................................... 2.000 rpm 2.000 rpm 2.000 rpm 2.000 rpm
Sentido de rotación, vista por atrás del tractorHacia la derecha
Diámetro / Nº de estrías de los ejes:
• Eje para 540 rpm ........................................... 35 mm / 6 estrías
• Eje para 1000 rpm ......................................... 35 mm / 21 estrías.

13 - Peso del tractor - en kgf

Peso máximo con lastre - kg 8250 9350 10450 11825

MT 500 Challenger 7-7

 7. Especificaciones Técnicas
14 - Dimensiones generales de los tractores

540 560 570 590

Largo total - mm (A) ......................................... 5365 5365 5365 5365

Altura máxima - mm (B) .................................... 3210 3210 3210 3210
Distancia entre ejes - mm (C) ...................... 2995 2995 2995 2995
Hueco libre - mm (D) ........................................ 380 380 410 410
Ancho externo trasera promedio - mm ........... 2574 2574 2767 2829
Neumáticos utilizados para las medidas ......... 24.5-32R1 24.5-32R1 30.5L32R1 30.5L32R1

15 - Capacidades de reabastecimiento - en litros

Motor (Sin filtro/Con filtro) ................................ 19 / 20 19 / 20 19 / 20 19 / 20

Transmisión/Sistema hidráulico/Eje trasero .... 142 142 142 135
Reductores finales (Delantero/Trasero) .......... 3,0 / 0 3,0 / 0 3,0 / 0 3,0 / 3,6
Combustible ...................................................... 500 500 500 500
Sistema de enfriamiento ................................... 24 24 24 24
Eje delantero ..................................................... 7,5 7,5 7,5 7,5

NOTA:
La capacidad de la transimisión varía

77
según la configuración del tractor.
Revise siempre si el aceite se
encuentra en el nivel correcto.
Además, al operar con implementos con
control remotor, agregue aceite para que
el nivel no quede muy por debajo con
todos los cilindros extendidos.

16 - Barra de tiro

Tipo: ............................................................................................ Barra recta con cabezal, HD (Heavy Duty = Trabajo Pesado)
Regulaciones ............................................................................... 2 opciones de altura: cabezal hacia abajo o hacia arriba.
Ángulo de oscilación lateral (grados) ....................................... 22 para ambos lados, pudiendo trabajar oscilante o bloqueada por
pernos.

17 - Cabina y aire acondicionado

Características ............................................................................ Apoyada sobre cojines de goma, para absorber vibraciones, tiene
aislamiento acústico y térmico, acceso por la puerta lado izquierdo,
alta visibilidad y mandos ergonómicamente posicionados.
Compresor .................................................................................. Accionado por correa.
Gas refrigerante ......................................................................... R-134a - 1,7 kg
Condensador .............................................................................. Situado frente al radiador de agua
Filtro de aire ................................................................................ Elemento de papel ubicado en el techo de la cabina.

7-8 MT 500 Challenger

 7. Especificaciones Técnicas
18 - Torque de ajuste de los tornillos o tuercas de las ruedas

Delantero Rodado simple Trasero Torque para rodados simple y dual

360 a 400 N.m 640 a 680 N.m 350 a 460 N.m

290 a 370 N.m

Fig. 314 Fig. 315

77

MT 500 Challenger 7-9

 7. Especificaciones Técnicas
Apuntes

77

7-10 MT 500 Challenger

Publicaciones Técnicas
AGCO Argentina S.A.
Valentín Gómez 577
(B1706FMI) Haedo
Buenos Aires - Argentina
(011) 4469 - 7800

Código: 6283107M1
Edición: 11 . 2010
