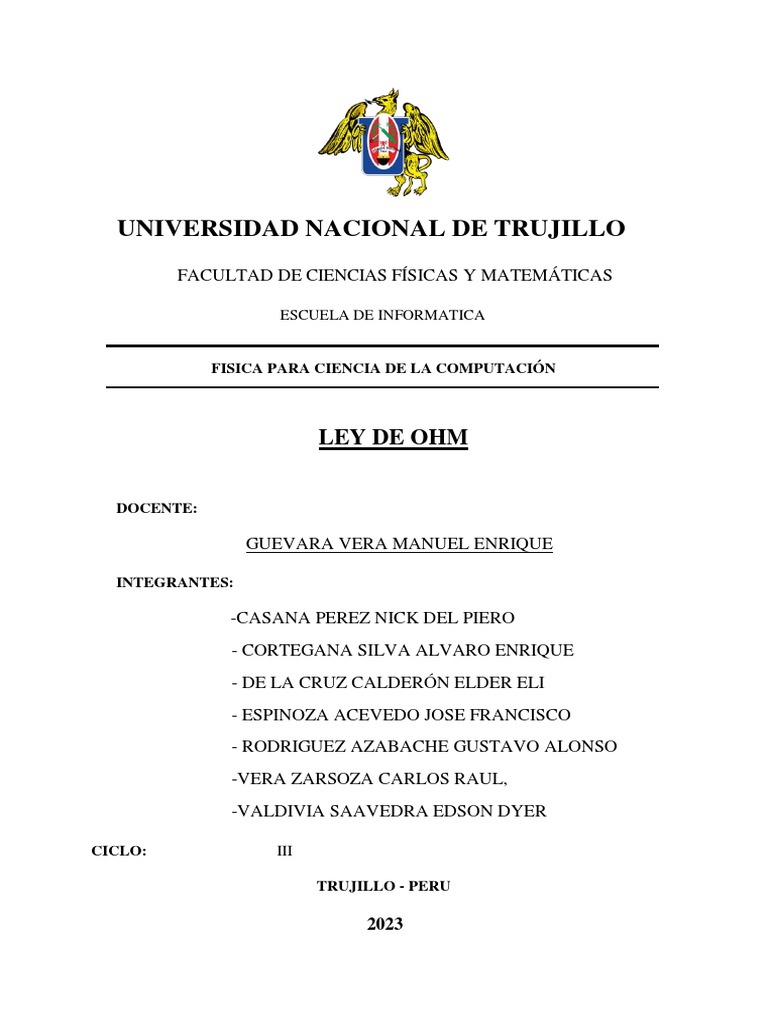

UNIVERSIDAD NACIONAL DE TRUJILLO

FACULTAD DE CIENCIAS FÍSICAS Y MATEMÁTICAS

ESCUELA DE INFORMATICA

FISICA PARA CIENCIA DE LA COMPUTACIÓN

LEY DE OHM

DOCENTE:

GUEVARA VERA MANUEL ENRIQUE

INTEGRANTES:

-CASANA PEREZ NICK DEL PIERO

- CORTEGANA SILVA ALVARO ENRIQUE
- DE LA CRUZ CALDERÓN ELDER ELI
- ESPINOZA ACEVEDO JOSE FRANCISCO
- RODRIGUEZ AZABACHE GUSTAVO ALONSO
-VERA ZARSOZA CARLOS RAUL,
-VALDIVIA SAAVEDRA EDSON DYER

CICLO: III

TRUJILLO - PERU

2023
 2

INDICE

I. INTRODUCCIÓN ............................................................................................................................3

A. PRESENTACIÓN DEL TEMA Y SU IMPORTANCIA EN LA FÍSICA ELÉCTRICA ......................................3

B. OBJETIVO DEL INFORME ................................................................................................................4

II. ANTECEDENTES TEÓRICOS ....................................................................................................4

A. EXPLICACIÓN SOBRE ELECTRICIDAD Y CIRCUITOS ELÉCTRICOS ....................................................4

B. PRESENTACIÓN DE LOS CONCEPTOS FUNDAMENTALES DE LA LEY DE OHM ..................................5
Corriente eléctrica (I) ....................................................................................................................5
Voltaje o diferencia de potencial (V) .............................................................................................6
Resistencia eléctrica (R) ................................................................................................................6
C. ENUNCIADO MATEMÁTICO DE LA LEY DE OHM (V = I * R) ...........................................................7

III. EXPERIMENTO ...........................................................................................................................8

DESCRIPCIÓN DEL MONTAJE EXPERIMENTAL .....................................................................................8

MATERIALES UTILIZADOS ..................................................................................................................8
PROCEDIMIENTO DE CONSTRUCCIÓN DEL EXPERIMENTO ...................................................................9
REGISTRO DE DATOS DURANTE EL EXPERIMENTO ............................................................................ 10

IV. ANÁLISIS DE RESULTADOS .................................................................................................. 10

FÓRMULA PARA DETERMINAR LAS VARIABLES EN CADA CASO: ...................................................... 11

GRÁFICO Y TABLA: .......................................................................................................................... 11

V. DISCUSIÓN ................................................................................................................................... 12

INTERPRETACIÓN DE LOS RESULTADOS OBTENIDOS......................................................................... 12

ANÁLISIS DE POSIBLES FUENTES DE ERROR Y SU IMPACTO EN LOS RESULTADOS............................. 12

VI. CONCLUSIONES ....................................................................................................................... 13

VII. REFERENCIAS BIBLIOGRÁFICAS ...................................................................................... 14

 3

I. INTRODUCCIÓN
A. Presentación del tema y su importancia en la física eléctrica
La ley de Ohm es un principio fundamental en la física eléctrica que establece una relación
crucial entre la corriente eléctrica, el voltaje y la resistencia en un circuito eléctrico. Fue
formulada por el físico alemán Georg Simón Ohm en el siglo XIX y desde entonces ha sido de
gran importancia en el estudio y comprensión de los circuitos eléctricos.

La ley de Ohm establece que la corriente que fluye a través de un conductor es directamente
proporcional al voltaje aplicado e inversamente proporcional a la resistencia del conductor. Esto
significa que, al aumentar el voltaje en un circuito, la corriente también aumentará, mientras
que un aumento en la resistencia resultará en una disminución de la corriente. La relación
matemática que describe esta ley es I = V / R, donde I representa la corriente en amperios (A),
V el voltaje en voltios (V) y R la resistencia en ohmios (Ω).

Esta relación se puede reescribir en función del voltaje y la resistencia como V = I * R, lo que
significa que el voltaje en un circuito es igual al producto de la corriente y la resistencia.

La ley de Ohm es de suma importancia en la física eléctrica, ya que proporciona una herramienta
fundamental para calcular y predecir el comportamiento de la corriente y el voltaje en un
circuito. A través de esta ley, podemos determinar cómo cambios en el voltaje o la resistencia
afectarán la corriente en el circuito y viceversa. Esto es esencial para el diseño y análisis de
circuitos eléctricos, ya que nos permite seleccionar los valores adecuados de resistencias y
voltajes para obtener el funcionamiento deseado del sistema.

Es importante destacar que la ley de Ohm se aplica principalmente a conductores óhmicos, que
son aquellos en los que la resistencia es constante y no varía con el voltaje o la corriente. Sin
embargo, en circuitos más complejos donde pueden existir componentes no lineales o efectos
capacitivos e inductivos, la ley de Ohm puede no ser válida en su forma básica. En tales casos,
se requiere el uso de leyes y principios adicionales, como las leyes de Kirchhoff, para analizar
y comprender completamente el comportamiento del circuito.
 4

B. Objetivo del informe

1. Comprender la importancia y relevancia de la ley de Ohm: Se explicará en detalle por qué
la ley de Ohm es un principio fundamental en la física eléctrica y cómo su aplicación es
esencial para el estudio y la comprensión de los circuitos eléctricos, así como para el
diseño y análisis de sistemas eléctricos.
2. Explicar la relación matemática de la ley de Ohm: Se proporcionará una explicación clara
y detallada de la relación entre la corriente, el voltaje y la resistencia según lo establece la
ley de Ohm, utilizando la fórmula I = V / R. Se destacará cómo esta relación permite
predecir y controlar el flujo de corriente en un circuito.
3. Aplicar la ley de Ohm en la resolución de problemas: Se presentarán ejemplos prácticos y
casos de estudio que demuestren cómo utilizar la ley de Ohm para calcular corrientes,
voltajes y resistencias en diferentes configuraciones de circuitos. Se explicará paso a paso
el proceso de aplicación de la ley de Ohm en la resolución de problemas reales.
4. Analizar las limitaciones y casos especiales de la ley de Ohm: Se discutirán las situaciones
en las que la ley de Ohm puede no ser válida, como en circuitos con componentes no
lineales o efectos capacitivos e inductivos.
5. Proporcionar recomendaciones prácticas y consejos para la aplicación de la ley de Ohm:
Se ofrecerán sugerencias útiles para aprovechar al máximo la ley de Ohm en situaciones
prácticas, incluyendo cómo seleccionar resistencias adecuadas y cómo realizar mediciones
precisas de corriente y voltaje en un circuito.

II. FUNDAMENTOS TEÓRICOS

A. Explicación sobre electricidad y circuitos eléctricos

La electricidad es una forma de energía que ha desempeñado un papel fundamental en el

desarrollo de la sociedad moderna. Desde los descubrimientos iniciales sobre la electricidad
estática en la antigua Grecia hasta los avances tecnológicos actuales en la generación y
utilización de la electricidad, este campo ha revolucionado la forma en que vivimos y nos
comunicamos.

La electricidad es una manifestación de la presencia y el movimiento de partículas cargadas

eléctricamente, como los electrones. Estas partículas se encuentran en los átomos, que son los
bloques fundamentales de la materia. Los átomos están compuestos por un núcleo central
 5

cargado positivamente, que contiene protones y neutrones, y una nube de electrones cargados
negativamente que orbita alrededor del núcleo. Es el movimiento de los electrones lo que genera
la electricidad.

La electricidad se puede generar de varias formas. Una de las formas más comunes es mediante
la conversión de otras fuentes de energía en energía eléctrica. Esto se logra a través de procesos
como la generación de electricidad en centrales eléctricas, donde se utilizan fuentes de energía
como el carbón, el gas natural, el petróleo, el viento, el sol o la energía nuclear para generar
electricidad.

Un circuito eléctrico es un camino cerrado a través del cual puede fluir la corriente eléctrica.
Está compuesto por componentes como fuentes de energía, conductores, resistencias,
interruptores y dispositivos electrónicos.

La electricidad también juega un papel crucial en la investigación científica y en campos como

la electrónica, la ingeniería eléctrica, la generación de energía renovable, la robótica, las
comunicaciones y la medicina, entre otros. Los avances en la tecnología eléctrica continúan
impulsando la innovación y el desarrollo en diversas áreas de la ciencia y la industria.

B. Presentación de los conceptos fundamentales de la Ley de Ohm

1. Corriente eléctrica (I)
Es uno de los conceptos fundamentales en el estudio de la electricidad. Se define como el flujo
de carga eléctrica a través de un conductor en un período de tiempo determinado. Es importante
comprender cómo se genera y cómo se mide la corriente eléctrica, así como su dirección y los
efectos que produce.

La corriente eléctrica se mide en amperios (A), en honor al físico francés André-Marie Ampère,
quien realizó importantes contribuciones al estudio del magnetismo y la electricidad en el siglo
XIX. Un amperio se define como la cantidad de carga eléctrica que fluye a través de un punto
de un conductor en un segundo cuando hay una diferencia de potencial de un voltio entre los
extremos del conductor.

Es importante tener en cuenta que la corriente eléctrica tiene dirección. La dirección

convencional de la corriente se estableció históricamente antes de que se conociera la naturaleza
del electrón. Se definió como el flujo de carga positiva, que se mueve en sentido opuesto al
flujo real de electrones. Esto se debe a que en un circuito típico, la corriente fluye del polo
positivo al polo negativo de una fuente de voltaje, como una batería.
 6

Existen dos tipos principales de corriente eléctrica: corriente continua (DC) y corriente alterna
(AC). La corriente continua es un flujo constante y unidireccional de cargas eléctricas, como el
suministro de energía de una batería. Por otro lado, la corriente alterna es una forma de corriente
en la que la dirección de flujo de las cargas cambia periódicamente. Es la forma en que se
distribuye la electricidad en las redes eléctricas de gran escala, como la energía que llega a
nuestros hogares desde las centrales eléctricas.

2. Voltaje o diferencia de potencial (V)

El voltaje, también conocido como diferencia de potencial (V), es otro concepto fundamental
en el estudio de la electricidad. Se refiere a la fuerza eléctrica que impulsa el flujo de corriente
en un circuito y está estrechamente relacionado con la energía eléctrica.

El voltaje se mide en voltios (V), en honor a Alessandro Volta, el físico italiano que inventó la
primera batería voltaica en el siglo XIX. Un voltio se define como la diferencia de potencial
entre dos puntos de un conductor cuando se realiza un trabajo de un julio (unidad de energía)
por cada culombio (unidad de carga) de carga eléctrica movida entre esos puntos.

El voltaje se puede generar de varias formas. Por ejemplo, en una batería, la reacción química
interna crea un desequilibrio de carga que produce una diferencia de potencial entre los
terminales de la batería. En un generador eléctrico, la energía mecánica se convierte en energía
eléctrica mediante la rotación de una bobina de alambre en un campo magnético, generando así
un voltaje.

Es importante destacar que el voltaje no se refiere únicamente a la magnitud, sino también a la

polaridad. La polaridad del voltaje indica la dirección en la que fluye la corriente eléctrica. En
un circuito DC, el voltaje tiene una polaridad constante, mientras que en un circuito AC, la
polaridad del voltaje cambia periódicamente.

3. Resistencia eléctrica (R)

La resistencia eléctrica (R) es un concepto esencial en el estudio de la electricidad. Se refiere a
la oposición que presenta un material al flujo de corriente eléctrica a través de él. La resistencia
eléctrica está determinada por la naturaleza del material, su longitud, su área transversal y la
temperatura a la que se encuentra.

La resistencia eléctrica se mide en ohmios (Ω), en honor al físico alemán Georg Simon Ohm,
quien formuló la Ley de Ohm, que establece la relación entre el voltaje, la corriente y la
 7

resistencia en un circuito. Un ohmio se define como la resistencia eléctrica que limita el flujo
de corriente a un amperio cuando se aplica un voltio de diferencia de potencial.

La resistencia eléctrica se debe al efecto de colisión y fricción que experimentan los electrones
al moverse a través de un material conductor. A medida que los electrones se desplazan, chocan
con los átomos del material y estas colisiones generan una resistencia al flujo de corriente.

La resistividad es otra propiedad importante que afecta la resistencia de un material. La

resistividad es una medida de la capacidad intrínseca de un material para resistir el flujo de
corriente eléctrica. Se expresa en ohmios por metro (Ω/m). Materiales como el cobre y la plata
tienen una baja resistividad, lo que los convierte en buenos conductores de electricidad. Por el
contrario, materiales como el vidrio o la goma tienen una alta resistividad y se utilizan como
aislantes.

La temperatura también juega un papel crucial en la resistencia eléctrica. En general, a medida

que la temperatura de un conductor aumenta, su resistencia también aumenta. Esto se debe a
que el aumento de temperatura agita los átomos del material, lo que aumenta las colisiones con
los electrones y, por lo tanto, incrementa la resistencia eléctrica. Sin embargo, algunos
materiales, como los termistores, muestran un comportamiento contrario, es decir, su resistencia
disminuye al aumentar la temperatura.

En los circuitos eléctricos, los componentes diseñados específicamente para proporcionar

resistencia se conocen como resistores. Los resistores se utilizan para controlar la corriente,
limitar el voltaje y proteger los componentes sensibles. Pueden tener valores de resistencia fijos
o variables, lo que permite ajustar la resistencia según sea necesario en un circuito.

C. Enunciado matemático de la Ley de Ohm (V = I * R)

La Ley de Ohm, formulada por el físico alemán Georg Simon Ohm, establece que la relación
entre el voltaje (V), la corriente eléctrica (I) y la resistencia eléctrica (R) en un circuito eléctrico
es directamente proporcional. Esta se expresa mediante la fórmula V = I * R.

La Ley de Ohm establece que la corriente eléctrica que fluye a través de un conductor es
directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia. Esto
se puede expresar matemáticamente como V = I * R.

La fórmula V = I * R permite calcular cualquiera de los tres valores (voltaje, corriente o

resistencia) si se conocen los otros dos. Si se conoce el voltaje y la resistencia, se puede calcular
la corriente dividiendo el voltaje entre la resistencia (I = V / R). Si se conoce la corriente y la
 8

resistencia, se puede calcular el voltaje multiplicando la corriente por la resistencia (V = I * R).

Y si se conoce el voltaje y la corriente, se puede calcular la resistencia dividiendo el voltaje
entre la corriente (R = V / I).

La Ley de Ohm es fundamental en el análisis y diseño de circuitos eléctricos. Permite

comprender cómo cambia la corriente cuando se varía el voltaje o la resistencia en un circuito.
Además, la Ley de Ohm se utiliza para calcular la potencia eléctrica (P) en un circuito,
utilizando la fórmula P = V * I, donde la potencia se expresa en vatios (W).

III. EXPERIMENTO
Descripción del montaje experimental
En la mesa del Laboratorio fueron colocados los materiales con los cuales íbamos a realizar el
experimento, se nos dio el objetivo de ver el voltaje que pasaría por un grafito, el cual iba
variando con la elección de la resistencia y carga que nosotros quisiéramos, con ello llenamos
una tabla colocando los datos utilizados y encontrados mediante la experimentación.

Figura 1 Circuito experimental para comprender la Ley de Ohm

A. Materiales utilizados

Materiales Instrumentos

Cables Conectores Negro y Rojo Voltímetro

Potenciómetro Amperímetro

1 barra de carboncillo grueso de mina (grafito) Regla (0.01mm)

Transformador (Fuente
CC – 9.5 V)
 9

B. Procedimiento de construcción del experimento

 Conecta una fuente de alimentación a un potenciómetro. Asegúrate de que la fuente de
alimentación sea capaz de proporcionar el voltaje necesario para el experimento y el
potenciómetro esté configurado en su valor mínimo.
 Conecta un amperímetro en serie con el potenciómetro para medir la corriente.
Asegúrate de que el amperímetro esté configurado correctamente y tenga una capacidad
adecuada para la corriente esperada.
 Conecta el potenciómetro a un grafito o cualquier otro material conductor que deseas
medir. Asegúrate de que la conexión esté segura y estable.
 Ajusta el potenciómetro para aumentar gradualmente la corriente. Gira el potenciómetro
en sentido horario para aumentar la corriente y en sentido antihorario para disminuirla.
 Mide la corriente utilizando el amperímetro y verifica que se ajuste a los valores
deseados. Asegúrate de que la corriente se mantenga constante en todo el rango de ajuste
del potenciómetro.
 10

 Utiliza un voltímetro para medir el voltaje en el grafito o el material conductor. Conecta

el voltímetro en paralelo al grafito y asegúrate de que la medición sea precisa.
 Registra los valores de corriente y voltaje correspondientes a cada ajuste del
potenciómetro. Anota los valores en una tabla o en un registro para su posterior análisis.

Figura 2 Circuito experimental para comprobar la ley de ohm armado

C. Registro de datos durante el experimento

Durante el experimento se realizan pruebas utilizando diferentes cargas en un circuito. En cada
carga, se registra el voltaje resultante en el material conductor.

Tabla 1 Valores de voltaje y corriente registrados en el experimento

IV. ANÁLISIS DE RESULTADOS

En esta sección, analizaremos los datos recolectados durante el experimento y utilizaremos la
Ley de Ohm para interpretar los resultados obtenidos y comprobar su veracidad.
 11

A. Fórmula para determinar las variables en cada caso:

La relación entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito eléctrico se
rige por la Ley de Ohm, que establece que V es igual al producto de I por R

(1)

Al utilizar esta fórmula, podemos determinar los valores de corriente o resistencia si se conocen
los valores de voltaje y resistencia, o calcular los valores de voltaje si se conocen los valores de
corriente y resistencia.

(2)

La expresión 2 muestra la relación entre resistencia R y la resistividad eléctrica ρ del material

conductor. Donde L es la longitud del conductor de forma cilíndrica y A el área de sección
transversal del conductor.

(3)

La expresión 3 determina el valor del área del cilindro, el grafito para poder calcular su
resistividad.

B. Gráfico y Tabla:
Tabla 2 Valores de Voltaje y Corriente obtenidos en el experimento.
 12

En la gráfica: 𝑚 = ∆𝑉⁄∆𝐼 = 𝑅 Donde m representa la resistencia que ofrece la red cristalina al

paso de los electrones libres del conductor y se constituye en la resistencia del conductor.

Figura 3 Relación entre la diferencia de potencial V y la corriente I

V. DISCUSIÓN
A. Interpretación de los resultados obtenidos
En base a los datos recolectados durante el experimento, podemos interpretar lo siguiente:

A medida que incrementamos la carga (en ml A ̇), se observa que el voltaje también aumenta
de manera proporcional. Esto concuerda con la Ley de Ohm, que establece que la corriente
eléctrica (carga) es directamente proporcional a la diferencia de potencial (voltaje) en un
circuito eléctrico, manteniendo la resistencia constante.

Al analizar las resistencias utilizadas en cada carga, notamos que presentan ligeras variaciones,
pero se mantienen dentro de un rango cercano. Estas variaciones podrían ser atribuidas a la
tolerancia de los componentes utilizados en el montaje o a posibles errores de medición.

B. Análisis de posibles fuentes de error y su impacto en los resultados

Es importante considerar posibles fuentes de error que puedan haber afectado los resultados del
experimento. Algunas fuentes de error comunes podrían ser:

 Error de medición: Los instrumentos de medición, como el amperímetro y el voltímetro,

pueden tener una cierta tolerancia o imprecisión, lo cual puede introducir un error en las
mediciones obtenidas.
 13

 Resistencia interna del amperímetro y voltímetro: Estos instrumentos tienen una

resistencia interna que puede afectar las mediciones, especialmente cuando se utilizan
en circuitos con bajas resistencias. Este efecto puede introducir una diferencia entre los
valores teóricos y los valores medidos.
 Conexiones deficientes: Si las conexiones no están bien aseguradas o presentan
resistencia adicional, esto puede afectar las mediciones y generar resultados inexactos.
 Variaciones en la calidad del grafito: El grafito utilizado puede tener variaciones en su
composición o en su estado, lo que puede afectar su resistividad y, por lo tanto, los
resultados del experimento.

Es importante tener en cuenta estas posibles fuentes de error al analizar los resultados obtenidos
y considerar cómo podrían haber influido en las mediciones. Realizar mediciones adicionales,
calibrar los instrumentos de medición y mejorar las conexiones pueden contribuir a reducir
estos errores en futuros experimentos.

VI. CONCLUSIONES

PRIMERO La ley de Ohm se ha demostrado como un principio fundamental en la física

eléctrica, siendo de gran importancia y relevancia para el estudio y comprensión de los circuitos
eléctricos, así como para el diseño y análisis de sistemas eléctricos. Su aplicación permite
predecir y controlar el flujo de corriente en un circuito de manera precisa.

SEGUNDO La relación matemática establecida por la ley de Ohm, representada por la fórmula
I = V / R, ha sido explicada de manera clara y detallada. Esta relación establece que la corriente
eléctrica (I) es directamente proporcional al voltaje (V) y es inversamente proporcional a la
resistencia (R) en un circuito. Esto proporciona una herramienta fundamental para el cálculo de
corrientes, voltajes y resistencias en diferentes configuraciones de circuitos.

TERCERO La aplicación de la ley de Ohm en la resolución de problemas se ha demostrado a

través de ejemplos prácticos y casos de estudio. Se ha explicado paso a paso el proceso para
calcular los valores de corriente, voltaje y resistencia en diferentes situaciones, lo que brinda
una guía clara para utilizar la ley de Ohm en problemas reales.

CUARTO Se ha discutido la existencia de limitaciones y casos especiales en la aplicación de

la ley de Ohm. Se ha destacado que la ley puede no ser válida en circuitos que contengan
componentes no lineales o en presencia de efectos capacitivos e inductivos. Es importante tener
en cuenta estas limitaciones al aplicar la ley de Ohm en situaciones más complejas.
 14

QUINTO Se han proporcionado recomendaciones prácticas y consejos para la aplicación

efectiva de la ley de Ohm. Se han dado sugerencias sobre cómo seleccionar resistencias
adecuadas para diferentes aplicaciones y cómo realizar mediciones precisas de corriente y
voltaje en un circuito. Estas recomendaciones son útiles para maximizar la utilidad de la ley de
Ohm en situaciones prácticas.

VII. REFERENCIAS BIBLIOGRÁFICAS

Equipo Editorial de [Link]. (15 de 12 de 2022). Lifeder. Obtenido de Georg Simon Ohm:
biografía, aportes, obras y publicaciones.: [Link]

Gómez, J. R. (2011). Circuitos Eléctricos y Electrónicos. Fundamentos y técnicas para su

análisis. Mexico: PEARSON EDUCATION .

Martínez, L. C. (9 de 12 de 2021). Universidad Autonóma Del Estado De Hidalgo. Obtenido

de Repositorio Academico Digital:
[Link]
[Link]?sequence=1&isAllowed=y

Pérez, N. A. (2021). Portal Académico del CCH, UNAM. Obtenido de Ley de Ohm. En
Implementación de circuitos lógicos.:
[Link]
logicos/ley-de-ohm
