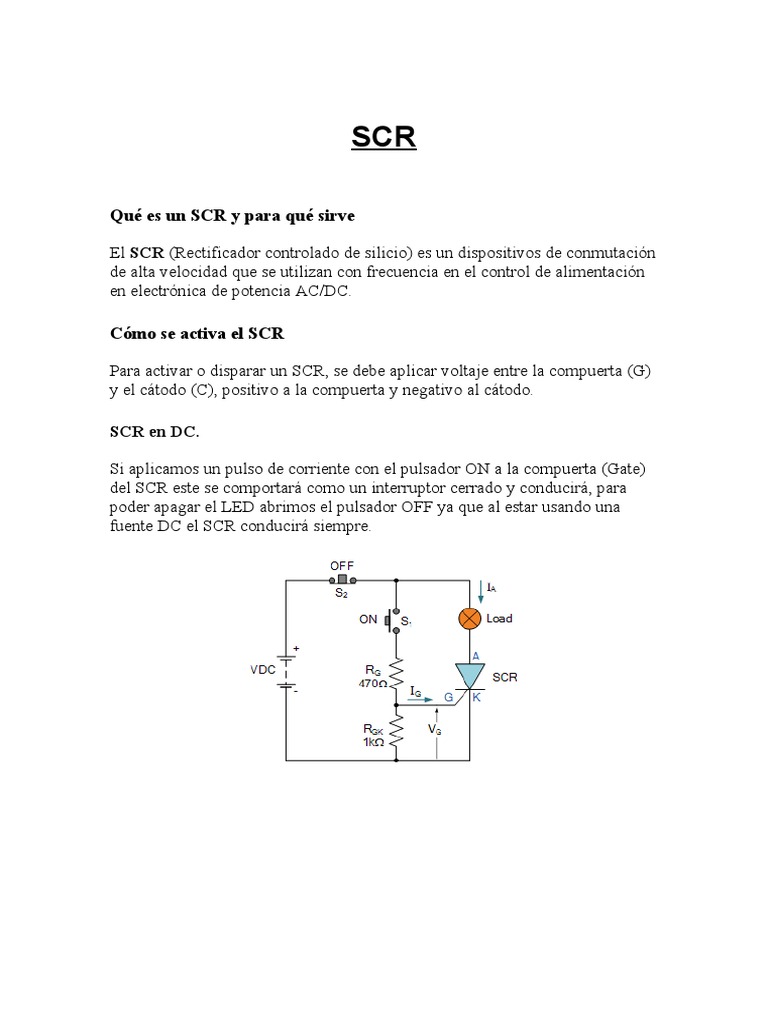

SCR

Qué es un SCR y para qué sirve

El SCR (Rectificador controlado de silicio) es un dispositivos de conmutación

de alta velocidad que se utilizan con frecuencia en el control de alimentación
en electrónica de potencia AC/DC.

Cómo se activa el SCR

Para activar o disparar un SCR, se debe aplicar voltaje entre la compuerta (G)
y el cátodo (C), positivo a la compuerta y negativo al cátodo.

SCR en DC.

Si aplicamos un pulso de corriente con el pulsador ON a la compuerta (Gate)

del SCR este se comportará como un interruptor cerrado y conducirá, para
poder apagar el LED abrimos el pulsador OFF ya que al estar usando una
fuente DC el SCR conducirá siempre.
SCR en AC

El SCR se puede usar como un interruptor cerrado si la corriente en la

compuerta G es aplicada continuamente. Pero si aplicamos la corriente en G
un cierto intervalo de tiempo, podemos controlar la fase de la fuente AC.

El SCR conducirá solamente en el siclo positivo de la fuente AC y al

momento de un cruce por cero el SCR dejará de conducir.
Construcción
El SCR es un tipo de Tiristor formado por cuatro capas de material
semiconductor con estructura PNPN o bien NPNP. Los diodos Shockley son
dispositivos curiosos, pero de aplicación bastante limitada. Sin embargo, su
utilidad puede ampliarse equipándolos con otro medio de cierre. Al hacerlo,
cada uno se convierte en verdaderos dispositivos amplificadores (aunque solo
sea en un modo de encendido / apagado), y nos referimos a ellos como
rectificadores controlados de silicio o SCR.

Tipos del SCR

Hay varios tipos de SCR (Rectificadores Controlados de Silicio) disponibles
en el mercado. Algunos de los tipos comunes son los siguientes:

1. SCR de unión en serie (SFS-SCR): Este tipo de SCR tiene múltiples

celdas en serie para soportar un voltaje más alto. Cada celda tiene su
propio ánodo y cátodo.
2. SCR de compuerta ampliada (GTO-SCR): Estos SCR tienen una
estructura de compuerta especial que les permite ser controlados de
manera más efectiva, lo que resulta en una conmutación más rápida y
una pérdida de energía reducida.
3. SCR de puerta lateral (LGT-SCR): Estos SCR tienen una estructura
de puerta en el lateral en lugar de en la parte superior, lo que permite
una mejor distribución de corriente y una mayor capacidad de
conmutación.
4. SCR de alta tensión (HV-SCR): Estos SCR están diseñados
específicamente para soportar voltajes muy altos, generalmente en el
rango de kilovoltios.
5. SCR de bajo voltaje (LV-SCR): Estos SCR están diseñados para
aplicaciones de bajo voltaje, generalmente hasta unos pocos cientos de
voltios.

Protección de un SCR

- Disipador de calor: El SCR genera calor durante su operación. Es

importante utilizar un disipador de calor adecuado

- Protección térmica: Se pueden utilizar termistores o termostatos para

monitorear la temperatura del SCR.

- Protección de sobretensión: Se pueden utilizar dispositivos como

diodos de avalancha, varistores o supresores de sobretensión

- Protección de sobrecorriente: Se pueden utilizar fusibles, disyuntores

o limitadores de corriente

- Protección de polaridad inversa: Para evitar la aplicación de una

polaridad inversa al SCR, se pueden utilizar diodos de bloqueo en
antiparalelo.
