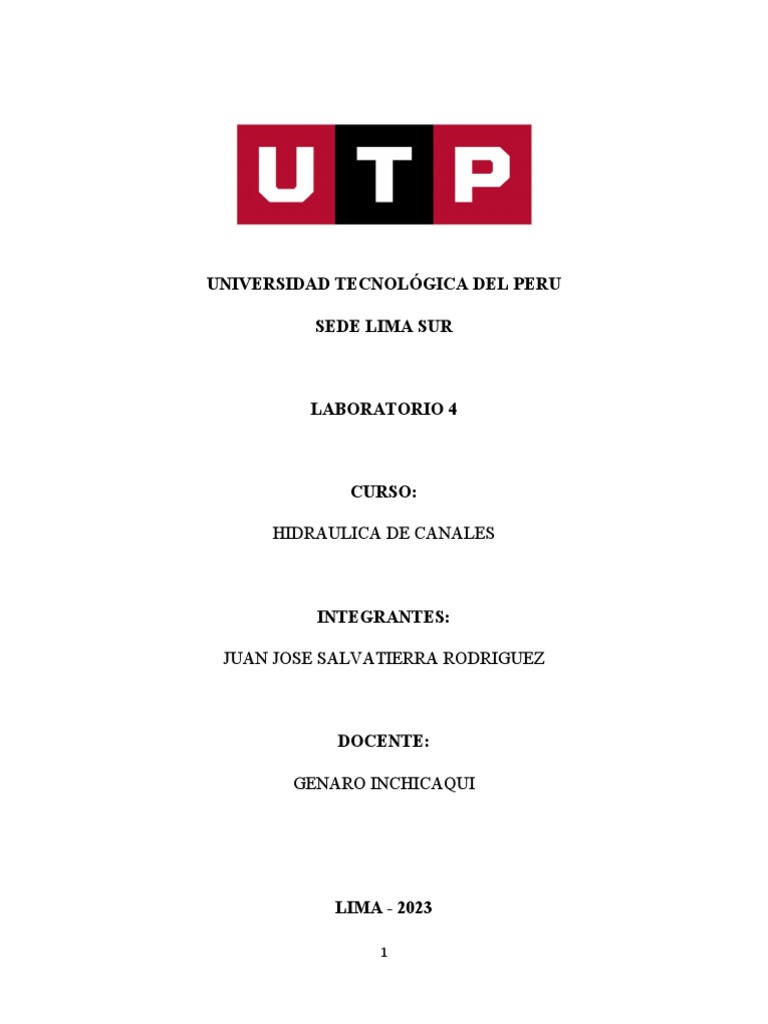

UNIVERSIDAD TECNOLÓGICA DEL PERU

SEDE LIMA SUR

LABORATORIO 4

CURSO:

HIDRAULICA DE CANALES

INTEGRANTES:

JUAN JOSE SALVATIERRA RODRIGUEZ

DOCENTE:

GENARO INCHICAQUI

LIMA - 2023

1
INDICE
1. INTRODUCCION..........................................................................................................................3
2. OBJETIVO....................................................................................................................................4
3. MARCO TEORICO........................................................................................................................5
4. DESARROLLO..............................................................................................................................7
5. RESULTADOS............................................................................................................................18
6. COCLUSIONES...........................................................................................................................22
7. RECOMENDACIONES................................................................................................................22

2
 1. INTRODUCCION

Fue Ralph Parshall (1881-1959) quien, constatando las dificultades de

medición de caudales en cauces, desarrolló un instrumento que implementado
en un canal es capaz de medir el paso del flujo mediante una relación
inequívoca con el calado.

Vinculado con la Colorado State Universty (entonces Colorado Agricultural

College), cuando se enroló en su laboratorio de hidráulica inició sus estudios
sobre la medición de flujo, que culminaron a principios de los años 20 del
siglo XX, cuando presentó la patente en 1921 del "Venturi-flume water-stage-
recording instruments", que le fue otorgada un año después en 1922.

Los aforos, en los canales se realizan mediante estructuras o equipos. Dentro

de las estructuras está el aforador parshall y como equipo el molinete
hidrométrico.

El molinete hidrométrico aprovecha, para aforar, la distribución de

velocidades en una sección del canal.

3
En todo canal, debido a la presencia de la superficie libre y a la fracción, las
velocidades en las verticales no están uniformemente distribuidas. La máxima
velocidad en canales normales a menudo ocurre por debajo de la superficie
libre a una distancia de 0.05 a 0.25 de la profundidad, como se muestra en la
figura N° 01.

En base a las velocidades en el canal podemos calcular el caudal que discurre

en el canal.

2. OBJETIVO

- El objetivo para este proyecto es aprender a usar el HEC RAS para el

uso en la hidráulica general.
- Detallar paso a paso el procedimiento de mi canal hidráulico
- Visualizar los gráficos de la sección del canal hidráulico trabajado

3. MARCO TEORICO

Cuando estudiamos un tramo de un determinado río para conocer hasta donde

llegaría el agua si el caudal alcanzara cierto valor, nos surgen preguntas
como ¿qué altura alcanzará la lámina de agua? ¿se inundarán las zonas
próximas? ¿en qué extensión?
4
Responder a estas preguntas no es una tarea fácil ya que debemos tener en
cuenta diferentes factores como la forma del cauce, su pendiente o su
naturaleza (tipo de material, presencia de vegetación, etc.). Pero si además
existen obras en el cauce (puentes, canalizaciones…) o queremos saber qué
pasaría si existieran, el problema se complica.

Hoy en día disponemos de diversos softwares específicos de modelización

hidráulica que facilitan la entrada de datos y permiten visualizar gráficamente
los resultados, incluso exportarlos en forma de tablas, lo que nos facilita su
interpretación. Entre todo ellos, destaca sin duda el software HEC-
RAS (desarrollado por el Hydrologic Engineering Center del US Army Corps
of Engineers), es uno de los programas de referencia dentro de su campo.

Se trata de un software gratuito, por lo tanto, su uso se ha generalizado y se

encuentra en un proceso constante de actualización al introducir continuas
mejoras. Esto ha hecho que poco a poco la gran mayoría de administraciones
hayan comenzado a exigir el estudio del impacto que pueden representar sobre
la dinámica de los cauces cualquier tipo de actuación con un modelo
hidráulico suficientemente fiable, como es el caso de HEC-RAS.

5
¿Qué es HEC-RAS y para qué sirve?

HEC-RAS es un programa de modelización hidráulica unidimensional

compuesto por 4 tipos de análisis en ríos:

- Modelización de flujo en régimen permanente

- Modelización de flujo en régimen no permanente
- Modelización del trasporte de sedimentos
- Análisis de calidad de aguas

Nos permite simular flujos en cauces naturales o canales artificiales para

determinar el nivel del agua por lo que su objetivo principal es
realizar estudios de inundabilidad y determinar las zonas inundables.

4. DESARROLLO

HEC-RAS es una gran herramienta para los cálculos y modelados de ríos

debido a que permite simular diferentes caudales y obras hidráulicas por esta
razón, la prolijidad y exactitud de los resultados está garantizada. Para nuestro
desarrollo de este trabajo. Lo haremos con los siguientes datos

6
Dado el problema abriremos el hec ras para empezar nuestro trabajo y así
poder obtener nuestros resultados.
Al abrir el hec ras no mostrara la primera ventana en donde tenemos que
rellenar los datos faltantes que sacaremos de nuestro problema

Antes de empezar a rellenar debemos verificar que nuestras unidades están en

el sistema internacional de no estarlo ingresar a opciones y unidad de sistema
y enseguida te votara un cuadro en donde elegirás la segunda opción y podrás
ok

Dicho esto, empezamos realizando nuestro proyecto. Para ello abrimos en file
y abrimos un nuevo proyecto, luego presionare en “créate folder” y le pondré
el nombre de sesión 3 listo esto pondremos ok y en “titlle” le pondré como
nombre proyecto 3
pondremos a todo “ok”
y veremos como
quedo.

7
Terminada nuestra primera parte pasamos a definir la geometría por lo tanto
presionamos en editar geometría, donde nos abrirá una carpeta en donde
daremos click en “river reach” y trazaremos una línea para ponerle el nombre

8
de canal madre 3 y al siguiente tramo 3 despues ingresamos a “Cross section”
donde nos abrirá otra ventana para rellenar algunos datos de nuestro problema.

9
Antes de
colocar algún dato nos dirigimos a “opción” y a “crear una nueva sección” nos
abrirá una ventana pequeña en donde pondré la progresiva de la sección
(0500) una vez habiendo configurado nuestra sección procederemos a colocar
nuestros datos

Habiendo obtenido mi primera estación de la sección del canal procederé a

seguir con la siguiente estación siendo ahora la progresiva de la sección
(0000) para ello presionaremos “opción” dando click en “copy Cross section”
para duplicar nuestra sección hecha pero ahora con la progresiva (0000)
nuestros datos siguen iguales solo cambiara la distancia de aguas abajo que si
10
antes era 500 ahora será 0 así mismo cambiaremos la elevación para ellos
daremos click en “opcion” y en “ajustar elevaciones” y procemos a calcular la
diferencia en tramos que viene a ser 500 por la pendiente que tenemos como
dato 0.01 esto da 5 y como está cayendo se le colocara -5 y podemos darnos
cuenta que nuestra sección (0000) cambio dando paso así a nuestra última
sección

Para la última sección nueva mente repetiremos copiar nuestra primera

sección (0500) siendo ahora la pendiente (1500) asi mismo cambiaremos
algunos datos como la distancia aguas arriba que ahora será (1000) y nuestra
elevación que multiplicaremos la distancia entre 500 a 1500 es 1000 por la
pendiente que es 0.0005 esto saldría 0.5 y como es aguas arriba será positivo,
para terminar, apretamos en “apply data” damos click en “exit” para luego
guardar mi progreso

11
12
Habiendo obtenido nuestras 3 secciones pasaremos a definir el caudal para
ello daremos click en “edit steady flow data” nos abrirá una ventana en donde
procederemos a colocar el valor del caudal que va a discurrir por el canal,
antes de colocar el valor del caudal damos click en “opcion” y nos dirigiremos
a “Edit prolife names” y cambiare el nombre que aparece por defecto a PR =
20 AÑOS (periodo de retorno es igual a 20 años) luego pondremos el valor del
caudal que es 30 por dato de nuestro problema, luego cambiaremos de
estación al 0500 y le estableceré las “condiciones de contorno” donde nos
abrirá una ventana donde colocare las pendientes tanto de aguas arriba y aguas
abajo para terminar este proceso daremos click en “ok” seguidamente de “file”
y “sabe flow data AS” con nombre caudal 3 y daremos “ok”

13
Ya obteniendo el proyecto, la geometría y el caudal nos toca definir nuestro
“plan” daremos click en “perform a steady flow simulation” nos abrirá una
carpeta en donde trabajaremos nuestro plan que colocare de nombre “01”, en
“flow regime” colocaremos mixto para recién poder grabar este plan doy click
en “file” seguidamente de “sabe plan AS” con nombre “plan 01” le doy click
en “ok” seguidamente “ok” nuevamente para presionar compute.

14
Podemos apreciar que al presionar compute se llegó a ejecutar mi plan de
trabajo. Presiono cerrar y guardo nuevamente mi plan actual para recién poder
cerrar.

15
 5. RESULTADOS
Según lo desarrollado en el problema obtenemos la graficas de las secciones

16
17
6. COCLUSIONES
- HEC-RAS posee todas las capacidades necesarias para llevar a cabo una
simulación de rotura de presas en las condiciones previstas en la
normativa vigente
- En cuanto a facilidad de uso HEC-RAS está a un muy buen nivel
gracias
a su entorno Windows.

7. RECOMENDACIONES
- Siempre verificar las opciones que estén puestas por defecto al abrir por
primera vez la aplicación
- Considera tener paciencia si no te sale en la primera respeta el
procedimiento

18
