I.

OBJETIVO

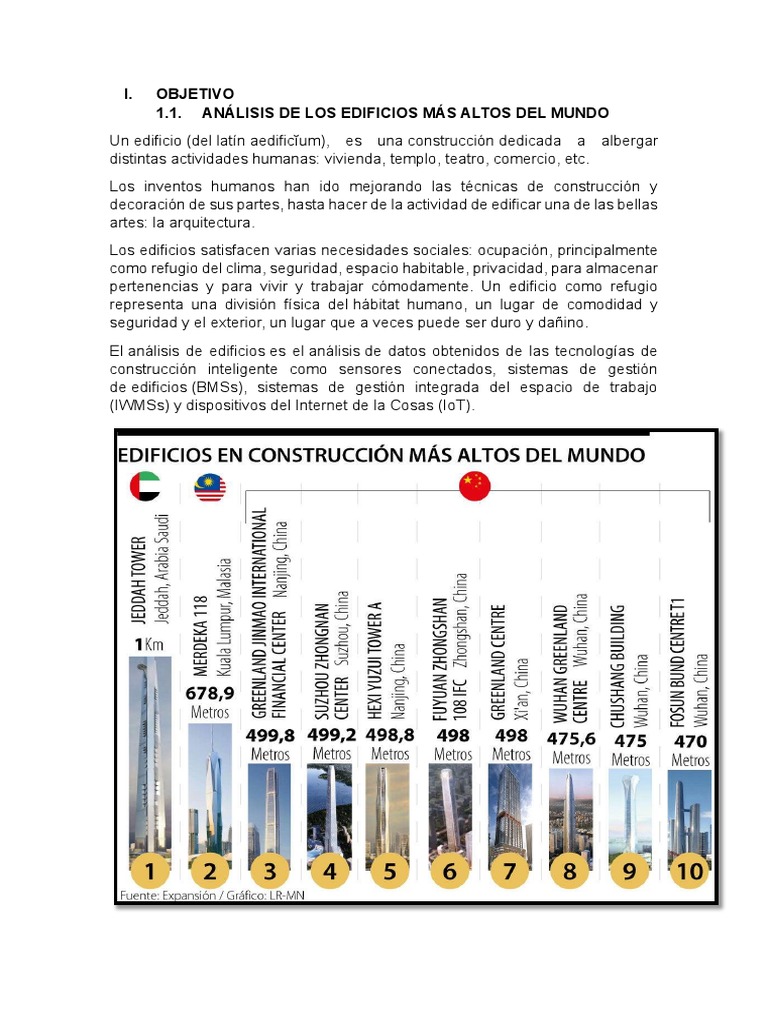

1.1. ANÁLISIS DE LOS EDIFICIOS MÁS ALTOS DEL MUNDO
Un edificio (del latín aedificĭum), es una construcción dedicada a albergar
distintas actividades humanas: vivienda, templo, teatro, comercio, etc.
Los inventos humanos han ido mejorando las técnicas de construcción y
decoración de sus partes, hasta hacer de la actividad de edificar una de las bellas
artes: la arquitectura.
Los edificios satisfacen varias necesidades sociales: ocupación, principalmente
como refugio del clima, seguridad, espacio habitable, privacidad, para almacenar
pertenencias y para vivir y trabajar cómodamente. Un edificio como refugio
representa una división física del hábitat humano, un lugar de comodidad y
seguridad y el exterior, un lugar que a veces puede ser duro y dañino.
El análisis de edificios es el análisis de datos obtenidos de las tecnologías de
construcción inteligente como sensores conectados, sistemas de gestión
de edificios (BMSs), sistemas de gestión integrada del espacio de trabajo
(IWMSs) y dispositivos del Internet de la Cosas (IoT).
 II. DESARROLLO GENERAL
2.1. NOMBRE DEL EDIFICIO Y LOCALIZACIÓN

“SHANGHAI TOWER”
Esta torre se inspira en la tradición de los parques y barrios de Shanghái,
reformulando esa historia en base a la alta densidad urbana, que simboliza el
surgimiento de la moderna en Shanghái y en China".
Toponimia. Los dos sinogramas de Shanghái (上, shàng, y 海, hǎi) significan
literalmente 'arriba, sobre, o por encima' y 'mar', respectivamente. La primera
mención de este nombre data de la dinastía Song (siglo XI), momento en el que
en la zona ya existía una confluencia de ríos y una ciudad con ese nombre.
La Torre de Shanghái es un rascacielos ubicado en el distrito de Pudong en
Shanghái, China. El edificio se eleva 632 metros sobre el suelo, con 128 pisos y
una superficie de 420 000 m².
Dirección: 501 Yincheng Rd (M), Lujiazui, Pudong, Shanghai, China, 200120
Horas:
⋅Abre a las 08:30
Teléfono: +86 21 6199 9766

Altura: 632 m Consejo de Edificios Altos y Hábitat Urbano

Inauguración: 2 de febrero de 2015

Arquitectos: Marshall Strabala, Jun Xia, Arthur Gensler
Inicio de la construcción: 29 de noviembre de 2008
Pisos: 128
Estudio de arquitectura: Gensler
Estilos arquitectónicos: Arquitectura futurista, Expresionismo estructural

2.2. NOMBRE DEL ARQUITECTO O ARQUITECTA Y/O EMPRESA

QUE DISEÑO Y/O CONSTRUYO

Arquitectos
Gensler
Dueños, Desarrolladores, Contratistas:
Shanghai Tower Construction & Development Co., Ltd.
Instituto de Diseño Local:
Architectural Design & Research Institute of Tongji University
Ingeniería Estructural:
Thornton Tomasetti
Ingeniería MEP:
Cosentini Associates
Paisajismo
SWA
Área del Terreno: 30,370 m2
Área Construida: 380,000 m2
Plantas: 121 pisos
Altura: 632 metros
Área: 0.0 sqm
Año: 2014
Fotografías: Courtesy of Gensler

2.3. USO QUE SE DA AL OBJETO ARQUITECTÓNICO

Al término de 2014, la mega estructura en espiral completará un trío de torres -
además de la torre Jin Mao y el Shanghai World Financial Center- para
convertirse en el centro comercial de la ciudad, uno de los principales centros
financieros de Asia, desarrollados a partir de tierras agrícolas en tan sólo 20
años.
Definido por una serie de jardines elevados, la torre albergará oficinas y locales
comerciales Clase-A, así como un hotel de lujo y lugares de interés cultural.
La Torre de Shanghai está organizada en base a nueve edificios cilíndricos
apilados uno encima del otro. La capa interior de la fachada de doble piel encierra
los edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
El interior de la torre y sus pieles exteriores son transparentes, estableciendo
una conexión visual entre el interior y la ciudad de Shanghai. En la planta baja,
espacios comerciales y de eventos, junto con una estación de metro, conectan
física y visualmente la torre y la ciudad.
La torre contará con los ascensores más rápidos del mundo, diseñados
por Mitsubishi, los que se componen de cabinas de doble altura que viajan a 40
km/hora, en base a tecnologías innovadoras diseñadas específicamente para la
torre.
La Torre de Shanghai está organizada en base a nueve edificios cilíndricos
apilados uno encima del otro. La capa interior de la fachada de doble piel encierra
los edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
2.4. FECHA DE INICIO Y CULMINACIÓN DE LA OBRA

• INAUGURACIÓN: 2 de febrero de 2015

• ARQUITECTOS : Marshall Strabala , Jun Xia , Arthur Gensler
• INICIO DE LA CONSTRUCCIÓN: 29 de noviembre de 2008

2.5. CARACTERÍSTICAS GENERALES

Estrategias Sustentables
La sostenibilidad está en el centro del diseño. La forma cónica de la fachada, la
textura y la asimetría de trabajo en colaboración -para reducir las cargas de
viento sobre el edificio en un 24%-, ofrecen un ahorro de 58 millones de dólares
en materiales de construcción en general. Sus fachadas vidriadas interiores y
exteriores admiten el máximo de la luz natural posible, lo que reduce la
necesidad de luz eléctrica. La piel exterior de la torre también aísla el edificio,
reduciendo el consumo de energía para calefacción y refrigeración. El parapeto
en espiral de la torre recoge agua de lluvia, que se utiliza para los sistemas de
calefacción y aire acondicionado.
 2.6. COSTO TOTAL

Para reforzar el suelo, se colocaron 980 pilotes de cimentación subterránea a

una profundidad de más 85 metros, y luego vertió hormigón para anclar el edificio
principal, que pesa 850.000 toneladas.
III. DESARROLLO ANALÍTICO Y TÉCNICO ARQUITECTÓNICO
3.1. Concepto arquitectónico del objeto arquitectónico
El objetivo detrás del uso de BIM para diseñar la Torre de Shanghái era ejecutar
el proyecto utilizando técnicas de gestión Lean y realizar el concepto de
monitoreo del ciclo de vida completo. Para lograr esto, Shanghai
El equipo de diseño de Tower utilizó Autodesk Vault Professional, una plataforma
de administración de datos que puede administrar e integrar datos de varios
programas. El cliente estableció un grupo de trabajo, involucrando a todos los
equipos BIM desde el diseño hasta la construcción y el suministro de materiales,
y formó un marco de trabajo y estándares unificados por una jerarquía clara.

3.2. Describir el proceso constructivo y/o metodología de diseño

A menudo se relaciona la construcción industrializada y elementos utilizados en
ella como los encofrados de aluminio, con proyectos constructivos de vivienda
residencial de magnitud horizontal, cuando algunos referentes mundiales de
la construcción vertical o en altura se han llevado a cabo con la utilización de
equipos o moldes de encofrado de aluminio, como son los caos de la Torre
Cayán de Dubái o la Torre Shangái en China, la segunda más alta del mundo
después del Burj Khalifa de Dubai que ostenta la altura máxima con 828 metros,
hablamos casi de un kilómetro, ahí queda eso.
La Torre Shanghái está organizada en base a nueve edificios cilíndricos apilados
uno encima del otro. La capa interior de la fachada de doble piel encierra los
edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
La sostenibilidad está en el centro del diseño. La forma cónica de la fachada, la
textura y la asimetría de trabajo en colaboración -para reducir las cargas de
viento sobre el edificio en un 24%-, ofrecen un ahorraron de 58 millones de
dólares en materiales de construcción en general. Sus fachadas vidriadas
interiores y exteriores admiten el máximo de la luz natural posible, lo que reduce
la necesidad de luz eléctrica. La superficie exterior de la torre también aísla el
edificio, reduciendo el consumo de energía para calefacción y refrigeración. El
parapeto en espiral de la torre recoge agua de lluvia, que se utiliza para los
sistemas de calefacción y aire acondicionado.
Una construcción excepcional en la que se tuvieron en cuenta los principios de
sostenibilidad en su concepto constructivo. Como no podía ser de otra forma, los
moldes de encofrado de aluminio fueron un factor fundamental en el tiempo y
costes de ejecución del proyecto, además de ser el aluminio, como es conocido,
el metal más reciclable y reutilizable, siguiendo los principios conceptuales del
proyecto.

Pese a parecer un proyecto faraónico, el plazo de ejecución se realizó en un

plazo óptimo de tiempo de 7 años, y en eso también intervinieron los ágiles
equipos de encofrado de aluminio. En el vídeo que os dejamos a continuación
podréis ver el time-lapse de cuatro años de construcción de la Torre Shanghái,
increíble, pero cierto.

El encofrado de aluminio, siendo un nuevo tipo de material de construcción, fue

inventado en el año 1962. Después de más de 50 años de desarrollo, se ha
utilizado ampliamente en los Estados Unidos, Canadá, Brasil, Colombia, Europa,
China, Hong Kong, Macao, India, Malasia, Corea del Sur y Vietnam. Sin
embargo, la aplicación de encofrado de aluminio es relativamente nueva en
nuestro país. El encofrado de aluminio tiene muchas ventajas en comparación
con otros encofrados.

Se puede utilizar repetidamente con bajo costo de uso promedio con una
construcción conveniente y eficaz.

El montaje de encofrado de aluminio es simple y productivo, el peso promedio

es de 16-20 kg/m2. Se puede completar el montaje de forma manual sin ayuda
de máquinas (Normalmente, los trabajadores de la construcción sólo necesitan
una llave o un pequeño martillo para montar o desmontar). Un trabajador de
instalación cualificado puede instalar 20-30 metros cuadrados por día
(compárese con los encofrados de madera, los encofrados de aluminio no
requieren técnicos cualificados, una simple formación a los trabajadores de
la construcción antes de la instalación resulta suficiente).

Ahorro en el tiempo de construcción: el encofrado de aluminio es un sistema

rápido de montaje y desmontado que acorta el período de construcción y ahorrar
el costo de administración. Un conjunto de encofrado puede construir un piso
cada cuatro días bajo un sistema de construcción normalizada.
 Un referente de la construcción en el que se utilizó el encofrado de
aluminio

Aplicación general: el encofrado de aluminio se puede aplicar positivamente en

la construcción de muro, pared, suelo horizontal, columnas, vigas, escaleras,
marcos de las ventanas, placas flotantes etc.

Alto valor de recuperación: el valor de recuperación del sistema de encofrado de

aluminio es muy alto cuando ya se deseche para su reciclado.

Lean construction de principio a fin: Todas las piezas del encofrado de

aluminio son reutilizables, y no hay basura ni desperdicios en el lugar después
de que el encofrado se haya retirado, asegurando un entorno
de construcción seguro, limpio y ordenado.

Flexibilidad: el sistema de encofrado de aluminio aporta diferentes tamaños

estándar y es muy flexible de aplicar de acuerdo con los requisitos de los
respectivos proyectos.

Sólo el 10-15% de placas no estándar se pueden incorporar cuando

el encofrado se vuelva a utilizar para otro nuevo proyecto reduciendo con ello el
coste de forma considerable.

Reducción de emisiones de carbono: muchos países desarrollados ya han

estipulado que no se puede aplicar encofrado de madera en los proyectos
de construcción.

Estabilidad: todas las piezas del encofrado de aluminio están compuesto por
placas o formaletas. Una vez que el sistema está montado, se formará un marco
completo con muy buena capacidad de estabilidad y de capacidad de carga de
hasta 60 kN por metro cuadrado.

Sistema de apoyo adecuado: en el método tradicional de la tecnología

de encofrados de la construcción, los elementos de apoyo necesarios para
elementos tales como suelo, plataforma, generalmente requieren encuadre
completo con un mayor coste, mientras que las barras de soporte para la plantilla
de aluminio son relativamente menores, por tanto, proporcionan mayor espacio
de trabajo, acceso de personal y manejo de materiales, haciendo fácil la
administración del trabajo.

Superficie del cemento después de desencofrar: la calidad de la superficie del

hormigón es suave después de retirar el encofrado de aluminio y, básicamente,
cumple con el requisito de hormigón terminado y expuesto. No hay necesidad de
aplicar yeso, y por lo tanto ahorrar el coste de enlucido.

3.3. Analizar el sistema de modulación estructural

Shanghai Tower ha introducido los conceptos de "Comunidad vertical", "Plaza de
la comunidad" y "Jardines del cielo". El concepto de "Comunidad vertical" está
destinado a apilar bloques horizontales tradicionales en nueve comunidades
verticales, cada una equipada con un espacio privado. “Plaza de la Comunidad”
es el único espacio participativo entre las capas de las fachadas de doble piel,
que tienen más de 10 metros de ancho. Cada comunidad cuenta con tres sky
lobbies, denominados “Plazas de la Comunidad”, cuyas alturas oscilan entre 50
y 60 metros. La torre tiene 21 “Plazas Comunitarias” en total. Cumplen con los
requisitos de eficiencia energética, circulación vertical, defensa contra incendios
y seguridad de la vida, y al mismo tiempo brindan servicios complementarios de
relajación, contacto social, visualización, restauración y finanzas. “Comunidad
Vertical” se refuerza plantando flores y árboles en la “Plaza de la Comunidad” a
varias alturas, y creando vegetación vertical. La Torre de Shanghái ha introducido
sistemáticamente el diseño de comunidades, plazas y jardines en los
rascacielos, lo cual es una característica única de los edificios altos de todo el
mundo. Shanghai Tower ha adoptado el enfoque de diseño de "funciones
compuestas verticales". Además del centro comercial tradicional (Zona
1), la oficina (Zona 2 - Zona 6), el hotel (Zona 7 - Zona 8) y las visitas turísticas
(Zona 9), existen bloques de funciones versátiles adicionales. Los museos
públicos (piso 37), galerías, centros de estilo de vida (B1, piso 52, piso 53),
gimnasios (piso 22), exhibiciones de arte y actividades culturales se introducen
en las "Plazas comunitarias", brindando nuevas experiencias de vida para las
personas. en las comunidades.
“Shanghái Tower brinda una visión del espacio integrado verticalmente a través
del diseño exclusivo de una doble fachada que crea vestíbulos únicos en el cielo,
llenos de vegetación, que ofrecen el potencial para socializar y brindan alivio de
la naturaleza aislada de los edificios altos sin la necesidad de descender a el
terreno.

3.4. Plano de arquitectura (plantas, cortes, elevaciones)

IMÁGENES DEL EXTERIOR
IMÁGENES DEL INTERIOR
