I.

OBJETIVO

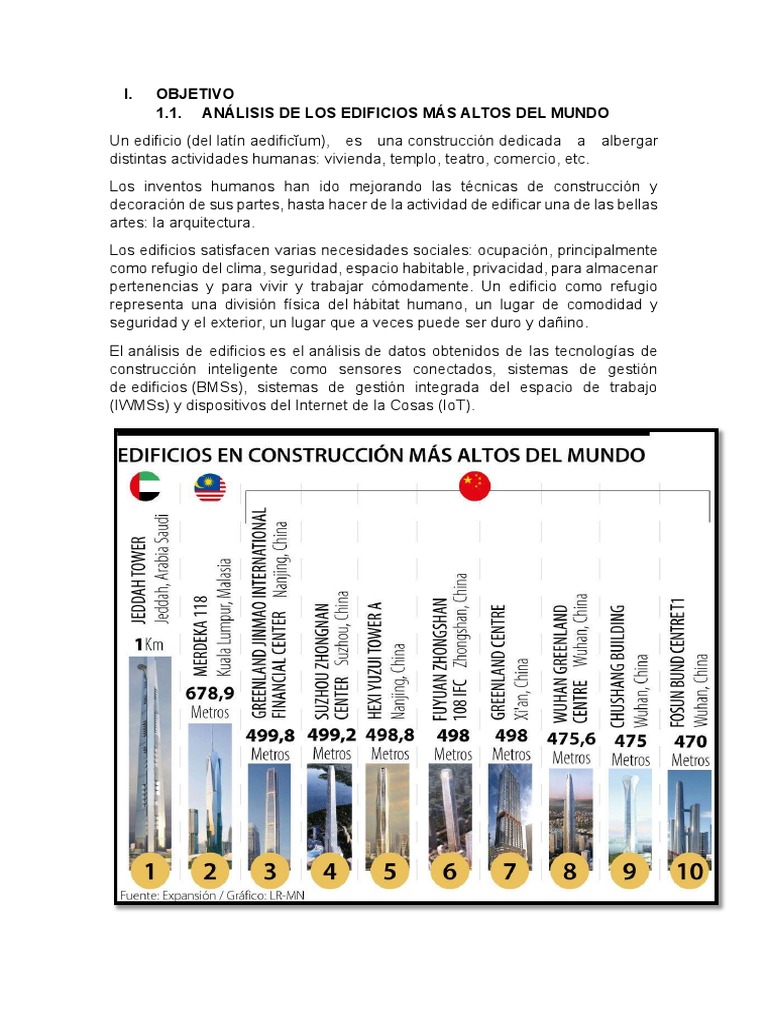

1.1. ANÁLISIS DE LOS EDIFICIOS MÁS ALTOS DEL MUNDO
Un edificio (del latín aedificĭum), es una construcción dedicada a albergar
distintas actividades humanas: vivienda, templo, teatro, comercio, etc.
Los inventos humanos han ido mejorando las técnicas de construcción y
decoración de sus partes, hasta hacer de la actividad de edificar una de las bellas
artes: la arquitectura.
Los edificios satisfacen varias necesidades sociales: ocupación, principalmente
como refugio del clima, seguridad, espacio habitable, privacidad, para almacenar
pertenencias y para vivir y trabajar cómodamente. Un edificio como refugio
representa una división física del hábitat humano, un lugar de comodidad y
seguridad y el exterior, un lugar que a veces puede ser duro y dañino.
El análisis de edificios es el análisis de datos obtenidos de las tecnologías de
construcción inteligente como sensores conectados, sistemas de gestión
de edificios (BMSs), sistemas de gestión integrada del espacio de trabajo
(IWMSs) y dispositivos del Internet de la Cosas (IoT).
 II. DESARROLLO GENERAL
2.1. NOMBRE DEL EDIFICIO Y LOCALIZACIÓN

“SHANGHAI TOWER”
Esta torre se inspira en la tradición de los parques y barrios de Shanghái,
reformulando esa historia en base a la alta densidad urbana, que simboliza el
surgimiento de la moderna en Shanghái y en China".
Toponimia. Los dos sinogramas de Shanghái (上, shàng, y 海, hǎi) significan
literalmente 'arriba, sobre, o por encima' y 'mar', respectivamente. La primera
mención de este nombre data de la dinastía Song (siglo XI), momento en el que
en la zona ya existía una confluencia de ríos y una ciudad con ese nombre.
La Torre de Shanghái es un rascacielos ubicado en el distrito de Pudong en
Shanghái, China. El edificio se eleva 632 metros sobre el suelo, con 128 pisos y
una superficie de 420 000 m².
Dirección: 501 Yincheng Rd (M), Lujiazui, Pudong, Shanghai, China, 200120
Horas:
⋅Abre a las 08:30
Teléfono: +86 21 6199 9766

Altura: 632 m Consejo de Edificios Altos y Hábitat Urbano

Inauguración: 2 de febrero de 2015

Arquitectos: Marshall Strabala, Jun Xia, Arthur Gensler
Inicio de la construcción: 29 de noviembre de 2008
Pisos: 128
Estudio de arquitectura: Gensler
Estilos arquitectónicos: Arquitectura futurista, Expresionismo estructural

2.2. NOMBRE DEL ARQUITECTO O ARQUITECTA Y/O EMPRESA

QUE DISEÑO Y/O CONSTRUYO

Arquitectos
Gensler
Dueños, Desarrolladores, Contratistas:
Shanghai Tower Construction & Development Co., Ltd.
Instituto de Diseño Local:
Architectural Design & Research Institute of Tongji University
Ingeniería Estructural:
Thornton Tomasetti
Ingeniería MEP:
Cosentini Associates
Paisajismo
SWA
Área del Terreno: 30,370 m2
Área Construida: 380,000 m2
Plantas: 121 pisos
Altura: 632 metros
Área: 0.0 sqm
Año: 2014
Fotografías: Courtesy of Gensler

2.3. USO QUE SE DA AL OBJETO ARQUITECTÓNICO

Al término de 2014, la mega estructura en espiral completará un trío de torres -
además de la torre Jin Mao y el Shanghai World Financial Center- para
convertirse en el centro comercial de la ciudad, uno de los principales centros
financieros de Asia, desarrollados a partir de tierras agrícolas en tan sólo 20
años.
Definido por una serie de jardines elevados, la torre albergará oficinas y locales
comerciales Clase-A, así como un hotel de lujo y lugares de interés cultural.
La Torre de Shanghai está organizada en base a nueve edificios cilíndricos
apilados uno encima del otro. La capa interior de la fachada de doble piel encierra
los edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
El interior de la torre y sus pieles exteriores son transparentes, estableciendo
una conexión visual entre el interior y la ciudad de Shanghai. En la planta baja,
espacios comerciales y de eventos, junto con una estación de metro, conectan
física y visualmente la torre y la ciudad.
La torre contará con los ascensores más rápidos del mundo, diseñados
por Mitsubishi, los que se componen de cabinas de doble altura que viajan a 40
km/hora, en base a tecnologías innovadoras diseñadas específicamente para la
torre.
La Torre de Shanghai está organizada en base a nueve edificios cilíndricos
apilados uno encima del otro. La capa interior de la fachada de doble piel encierra
los edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
2.4. FECHA DE INICIO Y CULMINACIÓN DE LA OBRA

• INAUGURACIÓN: 2 de febrero de 2015

• ARQUITECTOS : Marshall Strabala , Jun Xia , Arthur Gensler
• INICIO DE LA CONSTRUCCIÓN: 29 de noviembre de 2008

2.5. CARACTERÍSTICAS GENERALES

Estrategias Sustentables
La sostenibilidad está en el centro del diseño. La forma cónica de la fachada, la
textura y la asimetría de trabajo en colaboración -para reducir las cargas de
viento sobre el edificio en un 24%-, ofrecen un ahorro de 58 millones de dólares
en materiales de construcción en general. Sus fachadas vidriadas interiores y
exteriores admiten el máximo de la luz natural posible, lo que reduce la
necesidad de luz eléctrica. La piel exterior de la torre también aísla el edificio,
reduciendo el consumo de energía para calefacción y refrigeración. El parapeto
en espiral de la torre recoge agua de lluvia, que se utiliza para los sistemas de
calefacción y aire acondicionado.
 2.6. COSTO TOTAL

Para reforzar el suelo, se colocaron 980 pilotes de cimentación subterránea a

una profundidad de más 85 metros, y luego vertió hormigón para anclar el edificio
principal, que pesa 850.000 toneladas.
III. DESARROLLO ANALÍTICO Y TÉCNICO ARQUITECTÓNICO
3.1. Concepto arquitectónico del objeto arquitectónico
El objetivo detrás del uso de BIM para diseñar la Torre de Shanghái era ejecutar
el proyecto utilizando técnicas de gestión Lean y realizar el concepto de
monitoreo del ciclo de vida completo. Para lograr esto, Shanghai
El equipo de diseño de Tower utilizó Autodesk Vault Professional, una plataforma
de administración de datos que puede administrar e integrar datos de varios
programas. El cliente estableció un grupo de trabajo, involucrando a todos los
equipos BIM desde el diseño hasta la construcción y el suministro de materiales,
y formó un marco de trabajo y estándares unificados por una jerarquía clara.

3.2. Describir el proceso constructivo y/o metodología de diseño

A menudo se relaciona la construcción industrializada y elementos utilizados en
ella como los encofrados de aluminio, con proyectos constructivos de vivienda
residencial de magnitud horizontal, cuando algunos referentes mundiales de
la construcción vertical o en altura se han llevado a cabo con la utilización de
equipos o moldes de encofrado de aluminio, como son los caos de la Torre
Cayán de Dubái o la Torre Shangái en China, la segunda más alta del mundo
después del Burj Khalifa de Dubai que ostenta la altura máxima con 828 metros,
hablamos casi de un kilómetro, ahí queda eso.
La Torre Shanghái está organizada en base a nueve edificios cilíndricos apilados
uno encima del otro. La capa interior de la fachada de doble piel encierra los
edificios apilados, mientras que la fachada exterior genera la envolvente del
edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva. Los espacios entre las dos capas de la fachada crean nueve
jardines elevados. Al igual que las plazas cívicas de las ciudades tradicionales,
estos jardines permiten la interacción y la reunión de la comunidad, incluyendo
restaurantes, cafés y tiendas, a lo largo de un paisaje exuberante. A través de
estos jardines, la torre es, literalmente, envuelta en espacios públicos.
La sostenibilidad está en el centro del diseño. La forma cónica de la fachada, la
textura y la asimetría de trabajo en colaboración -para reducir las cargas de
viento sobre el edificio en un 24%-, ofrecen un ahorraron de 58 millones de
dólares en materiales de construcción en general. Sus fachadas vidriadas
interiores y exteriores admiten el máximo de la luz natural posible, lo que reduce
la necesidad de luz eléctrica. La superficie exterior de la torre también aísla el
edificio, reduciendo el consumo de energía para calefacción y refrigeración. El
parapeto en espiral de la torre recoge agua de lluvia, que se utiliza para los
sistemas de calefacción y aire acondicionado.
Una construcción excepcional en la que se tuvieron en cuenta los principios de
sostenibilidad en su concepto constructivo. Como no podía ser de otra forma, los
moldes de encofrado de aluminio fueron un factor fundamental en el tiempo y
costes de ejecución del proyecto, además de ser el aluminio, como es conocido,
el metal más reciclable y reutilizable, siguiendo los principios conceptuales del
proyecto.

Pese a parecer un proyecto faraónico, el plazo de ejecución se realizó en un

plazo óptimo de tiempo de 7 años, y en eso también intervinieron los ágiles
equipos de encofrado de aluminio. En el vídeo que os dejamos a continuación
podréis ver el time-lapse de cuatro años de construcción de la Torre Shanghái,
increíble, pero cierto.

El encofrado de aluminio, siendo un nuevo tipo de material de construcción, fue

inventado en el año 1962. Después de más de 50 años de desarrollo, se ha
utilizado ampliamente en los Estados Unidos, Canadá, Brasil, Colombia, Europa,
China, Hong Kong, Macao, India, Malasia, Corea del Sur y Vietnam. Sin
embargo, la aplicación de encofrado de aluminio es relativamente nueva en
nuestro país. El encofrado de aluminio tiene muchas ventajas en comparación
con otros encofrados.

Se puede utilizar repetidamente con bajo costo de uso promedio con una
construcción conveniente y eficaz.

El montaje de encofrado de aluminio es simple y productivo, el peso promedio

es de 16-20 kg/m2. Se puede completar el montaje de forma manual sin ayuda
de máquinas (Normalmente, los trabajadores de la construcción sólo necesitan
una llave o un pequeño martillo para montar o desmontar). Un trabajador de
instalación cualificado puede instalar 20-30 metros cuadrados por día
(compárese con los encofrados de madera, los encofrados de aluminio no
requieren técnicos cualificados, una simple formación a los trabajadores de
la construcción antes de la instalación resulta suficiente).

Ahorro en el tiempo de construcción: el encofrado de aluminio es un sistema

rápido de montaje y desmontado que acorta el período de construcción y ahorrar
el costo de administración. Un conjunto de encofrado puede construir un piso
cada cuatro días bajo un sistema de construcción normalizada.
 Un referente de la construcción en el que se utilizó el encofrado de
aluminio

Aplicación general: el encofrado de aluminio se puede aplicar positivamente en

la construcción de muro, pared, suelo horizontal, columnas, vigas, escaleras,
marcos de las ventanas, placas flotantes etc.

Alto valor de recuperación: el valor de recuperación del sistema de encofrado de

aluminio es muy alto cuando ya se deseche para su reciclado.

Lean construction de principio a fin: Todas las piezas del encofrado de

aluminio son reutilizables, y no hay basura ni desperdicios en el lugar después
de que el encofrado se haya retirado, asegurando un entorno
de construcción seguro, limpio y ordenado.

Flexibilidad: el sistema de encofrado de aluminio aporta diferentes tamaños

estándar y es muy flexible de aplicar de acuerdo con los requisitos de los
respectivos proyectos.

Sólo el 10-15% de placas no estándar se pueden incorporar cuando

el encofrado se vuelva a utilizar para otro nuevo proyecto reduciendo con ello el
coste de forma considerable.

Reducción de emisiones de carbono: muchos países desarrollados ya han

estipulado que no se puede aplicar encofrado de madera en los proyectos
de construcción.

Estabilidad: todas las piezas del encofrado de aluminio están compuesto por
placas o formaletas. Una vez que el sistema está montado, se formará un marco
completo con muy buena capacidad de estabilidad y de capacidad de carga de
hasta 60 kN por metro cuadrado.

Sistema de apoyo adecuado: en el método tradicional de la tecnología

de encofrados de la construcción, los elementos de apoyo necesarios para
elementos tales como suelo, plataforma, generalmente requieren encuadre
completo con un mayor coste, mientras que las barras de soporte para la plantilla
de aluminio son relativamente menores, por tanto, proporcionan mayor espacio
de trabajo, acceso de personal y manejo de materiales, haciendo fácil la
administración del trabajo.

Superficie del cemento después de desencofrar: la calidad de la superficie del

hormigón es suave después de retirar el encofrado de aluminio y, básicamente,
cumple con el requisito de hormigón terminado y expuesto. No hay necesidad de
aplicar yeso, y por lo tanto ahorrar el coste de enlucido.

3.3. Analizar el sistema de modulación estructural

Shanghai Tower ha introducido los conceptos de "Comunidad vertical", "Plaza de
la comunidad" y "Jardines del cielo". El concepto de "Comunidad vertical" está
destinado a apilar bloques horizontales tradicionales en nueve comunidades
verticales, cada una equipada con un espacio privado. “Plaza de la Comunidad”
es el único espacio participativo entre las capas de las fachadas de doble piel,
que tienen más de 10 metros de ancho. Cada comunidad cuenta con tres sky
lobbies, denominados “Plazas de la Comunidad”, cuyas alturas oscilan entre 50
y 60 metros. La torre tiene 21 “Plazas Comunitarias” en total. Cumplen con los
requisitos de eficiencia energética, circulación vertical, defensa contra incendios
y seguridad de la vida, y al mismo tiempo brindan servicios complementarios de
relajación, contacto social, visualización, restauración y finanzas. “Comunidad
Vertical” se refuerza plantando flores y árboles en la “Plaza de la Comunidad” a
varias alturas, y creando vegetación vertical. La Torre de Shanghái ha introducido
sistemáticamente el diseño de comunidades, plazas y jardines en los
rascacielos, lo cual es una característica única de los edificios altos de todo el
mundo. Shanghai Tower ha adoptado el enfoque de diseño de "funciones
compuestas verticales". Además del centro comercial tradicional (Zona
1), la oficina (Zona 2 - Zona 6), el hotel (Zona 7 - Zona 8) y las visitas turísticas
(Zona 9), existen bloques de funciones versátiles adicionales. Los museos
públicos (piso 37), galerías, centros de estilo de vida (B1, piso 52, piso 53),
gimnasios (piso 22), exhibiciones de arte y actividades culturales se introducen
en las "Plazas comunitarias", brindando nuevas experiencias de vida para las
personas. en las comunidades.
“Shanghái Tower brinda una visión del espacio integrado verticalmente a través
del diseño exclusivo de una doble fachada que crea vestíbulos únicos en el cielo,
llenos de vegetación, que ofrecen el potencial para socializar y brindan alivio de
la naturaleza aislada de los edificios altos sin la necesidad de descender a el
terreno.

3.4. Plano de arquitectura (plantas, cortes, elevaciones)

TORRE SHANGHAI

2017 TRABAJO PRACTICO Nº 1 Grupo Nº 7

EIII
TEMA: Integrantes:
ANÁLISIS DE UNA OBRA CONSTRUIDA Mamani Sotomayor, Miró
Martinez Cavagna, Raskovsky
EDIFICIO EN ALTURA: TIPOLOGÍA TORRE Lopez Toblli, Rilinski
 PRESENTACIÓN GENERAL DE LA OBRA
Nombre del Edificio: SHANGHAI TOWER
Ubicación Geográfica: PUDONG, SHANGHAI, CHINA
Periodo de Construcción:
-Inicio de obra: 29 de noviembre de 2008
-Finalización de obra: 6 de sep embre de 2016
Diseño y Construcción:
-Arquitectos:
Gensler
Architecture Design & Research Ins tute of Tongji University (Group) Co., Ltd.
ECADI
2DEFINE
-Ingeniero Estructural:
Thornton Tomase
Es lo Arquitectónico:
Expresionismo estructural,Arquitectura futurista.
Altura: 632 m (Altura de la úl ma planta 561,3 m)
Número de plantas: 128
Superficie: 420 000 m²
Número de ascensores: 106
Función: Alberga múl ples funciones, posee restaurantes, cafés,hoteles,
oficinas, etc.

Descripción de la Obra:
La torre está situada en el distrito de Lujiazui, en Pudong, y es considerado
uno de los principales centros financieros de Asia oriental. Gensler empresa
diseñó la torre a través de un concurso de diseño de múl ples etapas
internacional. La torre se considera uno de los tres edificios dis ntos que
presentan el pasado, el presente y el futuro de la ciudad de Shanghai. El
diseño fue inspirado en las tradiciones de Shanghai, y su forma en espiral
presenta la aparición dinámica de la China moderna.
La Torre de Shanghai esta organizada en base a nueve edificios cilíndricos
apilados uno encima del otro. Posee una fachada de doble piel que encierra
los edificios apilados, mientras que la fachada exterior genera la envolvente
del edificio, que gira en 120 grados mientras se levanta y le da a la Torre su
apariencia curva.
El interior de la torre y sus pieles exteriores son transparentes, estableciendo
una conexión visual entre el interior y la ciudad
La torre cuenta con los ascensores más rápidos del mundo en base a
tecnologías innovadoras diseñadas específicamente para la torre.

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
PRESENTACIÓN GENERAL DE LA OBRA

ZONA 9
Muestras Culturales/Observatorio

ZONA 9
Hotel/Boutique Office
La torre es de 632 metros de
altura con 121 plantas.
Esta ver calmente dividida en 9
zonas funcionales, cada zona se
ZONA 7
Hotel eleva de 12 a 15 plantas con un
balcón espacio público dentro de
las paredes de cor na.
La zona de planta baja esta
ZONA 6
Oficinas ocupada por un mercado abierto
que conecta la torre con las
ac vidades de la ciudad de
ZONA 5
Shanghai, mientras que la zona
Oficinas
podio implica endas y
restaurantes.
Las oficinas ocupan la zona
ZONA 4 media, mientras que el hotel se
Oficinas
coloca en la parte superior con la
plataforma de observación.

ZONA 3
Oficinas

ZONA 2
Oficinas

ZONA 1
Comercio
Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
PLANIMETRIA

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
 PLANIMETRIA

Corte Croquis

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
 TIPOLOGIA ESTRUCTURAL: TORRE
La estructura del edificio es de núcleo central que fue resuelta mediante una columna vertebral de hormigón armado, que a su vez
funciona como caja para los ascensores y al exterior posee una doble envolvente vidriada.

Caracterís cas que lo iden fican como Torre

- La altura es predominante
por sobre las demás dimensiones
h=5 b

- El edificio presenta todas las caras abiertas,

es decir ene un perímetro abierto

- Relación proporcional de los lados de la base

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
 TIPOLOGIA ESTRUCTURAL: TORRE

Elementos Estructurales Elección de la forma

Pilares de Hormigón Armado

La envolvente esta diseñada para soportar fones mediante una estructura

retorcida con un giro de 120º que reduce las cargas del viento un 24 %
El equipo de diseño generado un número de alterna vas para la geometría
en función de dos variables: el porcentaje de operación que se estrecha y
el ángulo de proceso de torsión. Se construyeron dos modelos con
diferentes escalas; 1:85 y 1: 500. Estos modelos fueron examinados por
Núcleo Resistente ensayos en túnel aerodinámico para determinar el mejor diseño
alterna vo que pueda soportar las cargas de viento. La prueba concluyó
que la forma debe ser cónico 55% y se retorció 120 o . Estos valores crean
Pilares de arriostramiento una geometría que reduce un 24% en las cargas de viento y presión
estructurales reves miento y ahorra $ 50 millones de dólares de
presupuesto estructura.

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
ELEMENTOS CONSTRUCTIVOS
El lugar donde se encuentra emplazado este rascacielos
corresponde a una zona mala para la construcción de este
po de edificio, debido a la composición del suelo es de
carácter barroso e inestable con un alto nivel de agua al
estar cerca del Rio Huangpu, por lo que las primeras
plantas alrededor del núcleo principal enden a ir hacia
arriba, como un barco en el agua, para impedir que floten
la cimentación ene que actuar de ancla.

El agujero de la torre ene

120 m de diámetro
y en ella se ancla la
estructura principal de la
TORRE.

Los cimientos en el
núcleo del edificio son
micro pilotes de 100
metros de profundidad.

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
 ELEMENTOS CONSTRUCTIVOS

Armadura Radial
Viga Re culada
Metálica Pared del Núcleo
HA
Armadura Horizontal
Viga Re culada
Columna Diagonal
Metálica HA
Super Columna
HA

Entramado Metálico

Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
 VENTAJAS Y DESVENTAJAS ANÁLISIS DE CARGAS
DE LA TIPOLOGÍA ESTRUCTURAL

VENTAJAS:
-Posibilidad de mul plicar la superficie a ocupación ú l del
terreno.

-Al poseer todas las caras de la envolvente libres, permite

aprovechar las visuales hacia todas las orientaciones y
desarrollar funciones en todas las caras del edificio.

-La forma de la envolvente permite una adecuada respuesta

Sistema de voladizo
ante la problemá ca generada por los fones.
de tramo libre
-La presencia de un núcleo central donde se concentra la
circulación permite disponer de espacios funciones en todo el
perímetro y fácil organización.

-El núcleo central simplifica la distribución de cargas y el

traslado de las mismas hacia el terreno.

DESVENTAJAS:
-Al ser esbelto, esta pología sufre mayor esfuerzo ante cargas
horizontales, provocadas por acción de venteo y acción de los
sismos.

-Para la realización de este po de estructuras en altura se

requiere de un suelo compacto para realizar una buena
fundación.
Grupo Nº 7 2017
Docente a cargo: Hoja Nº
Arq. Blanca
IMÁGENES DEL EXTERIOR
IMÁGENES DEL INTERIOR
