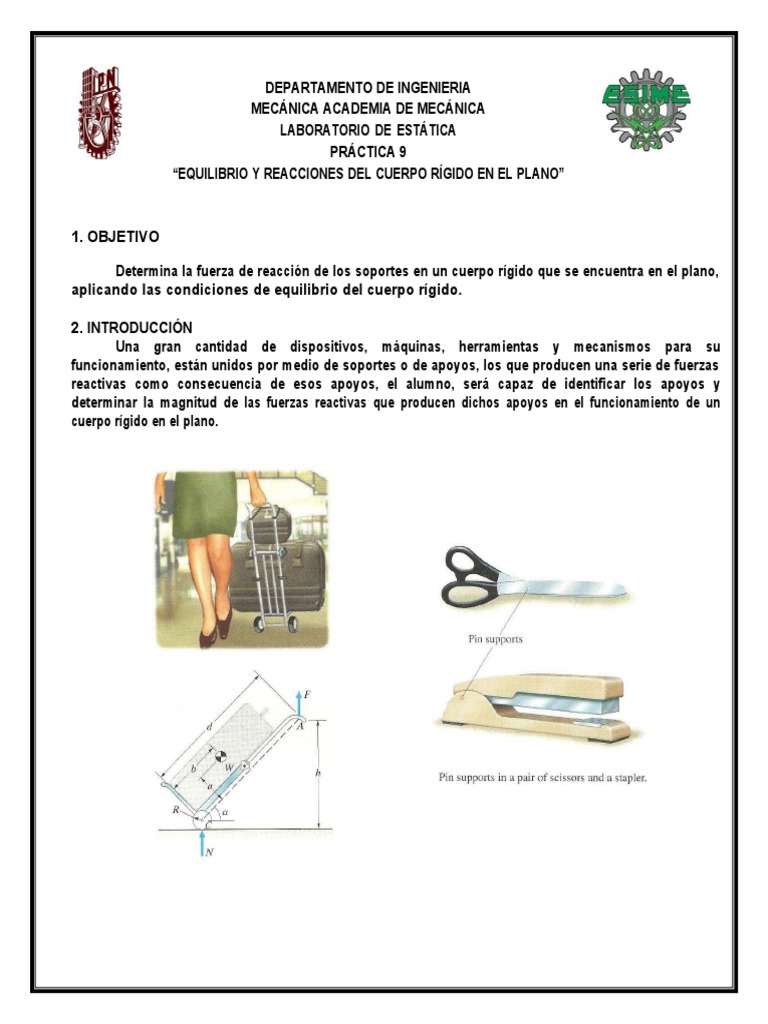

DEPARTAMENTO DE INGENIERIA
MECÁNICA ACADEMIA DE MECÁNICA
LABORATORIO DE ESTÁTICA
PRÁCTICA 9
“EQUILIBRIO Y REACCIONES DEL CUERPO RÍGIDO EN EL PLANO”

1. OBJETIVO

Determina la fuerza de reacción de los soportes en un cuerpo rígido que se encuentra en el plano,
aplicando las condiciones de equilibrio del cuerpo rígido.

2. INTRODUCCIÓN
Una gran cantidad de dispositivos, máquinas, herramientas y mecanismos para su
funcionamiento, están unidos por medio de soportes o de apoyos, los que producen una serie de fuerzas
reactivas como consecuencia de esos apoyos, el alumno, será capaz de identificar los apoyos y
determinar la magnitud de las fuerzas reactivas que producen dichos apoyos en el funcionamiento de un
cuerpo rígido en el plano.
3. CONSIDERACIONES TEÓRICAS
Para tu informe realiza la investigación:
a) De diez tipos de apoyos (o soportes) en el plano (dos dimensiones)
b) Dibuja la tabla de apoyos (o soportes) más comunes en el plano (dos dimensiones)
c) Ilustra y describe diez aplicaciones más comunes de soportes (puedes incluir
fotografías). Las ecuaciones que se emplean para el equilibrio del cuerpo rígido en el plano son
las siguientes:

+⭢ΣFx = 0
+ T ΣFy = 0
⭯ + ΣMO = 0

4. EQUIPO Y MATERIAL EMPLEADO

1. Mesa de trabajo
2. Resorte de prácticas anteriores
3. Díez tornillos con tuercas y rondanas planas de 3/16” x 1.5” de largo cabeza de gota.
4. Barra de Momentos
5. Polea
6. Cuerdas.
7. Pesos.
8. Calculadora.
9. Juego de geometría.
10. Hojas blancas.
5. PROCEDIMIENTO EXPERIMENTAL

ARREGLO 1

a) Coloca la barra de momentos en la forma como se muestra en la figura.

b) Coloca la cuerda en la posición indicada.
c) Sujeta el resorte con cuidado.
d) En el extremo de la cuerda coloca un dinamómetro y mide la tensión de la cuerda
e) Traza el diagrama espacial. (puedes tomar una fotografía)
f) Traza el diagrama de cuerpo libre
g) Toma las mediciones de manera correcta.
h) Calcula el valor de la reacción en O de acuerdo a lo visto en la clase de teoría.

ARREGLO 2
a) Coloca la barra de momentos (CUIDA QUE LA BARRA NO QUEDE HORIZONTAL).
b) Coloca la cuerda en la posición indicada.
c) Sujeta las cargas con cuidado.
d) Traza el diagrama espacial. (puedes tomar una fotografía)
e) Traza el diagrama de cuerpo libre
f) Toma las mediciones de manera correcta.
g) Efectúa los cálculos de la tensión de la cuerda T
h) Determina el valor de la reacción en A de acuerdo a lo visto en la clase de teoría.

ARREGLO 3

a) Coloca la barra de momentos en la forma como se muestra en la figura.

b) Coloca la cuerda en el extremo de la barra de momentos.
c) Sujeta las cargas con cuidado.
d) Traza el diagrama espacial. (puedes tomar una fotografía)
e) Traza el diagrama de cuerpo libre.
f) Toma las mediciones de manera correcta.
g) Determina la tensión de la cuerda.
h) Calcula la reacción en el punto A.

6. CONCLUSIONES Y BIBLIOGRAFÍA

Elabore sus conclusiones y recomendaciones de la práctica.
