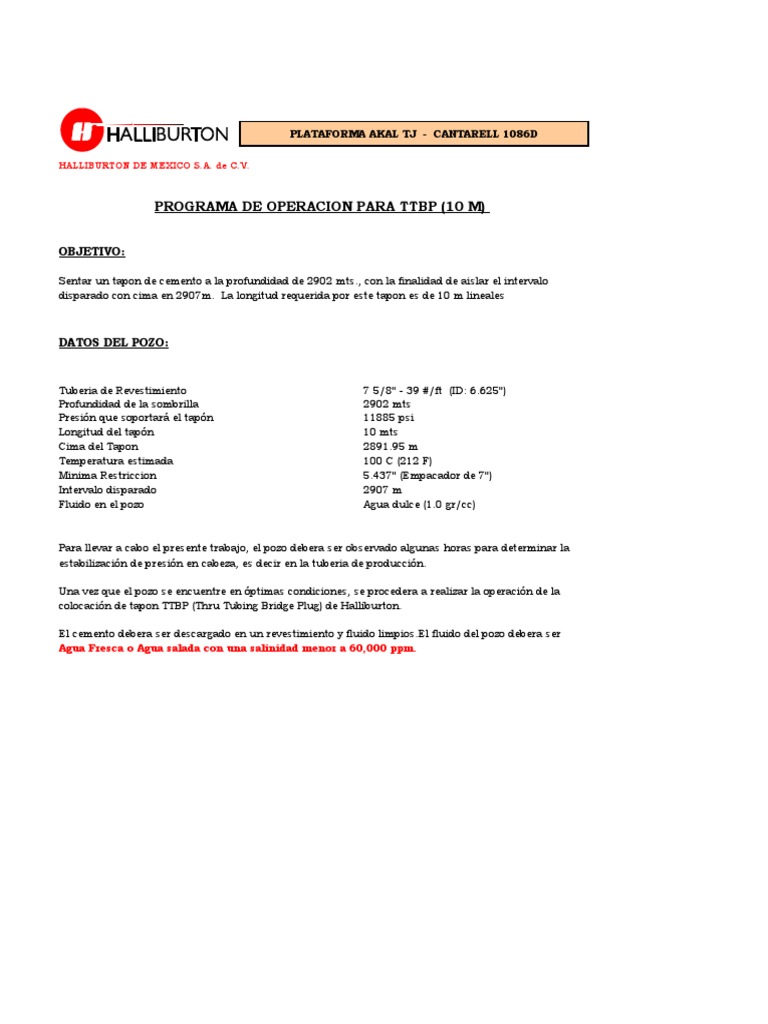

PLATAFORMA AKAL TJ - CANTARELL 1086D

HALLIBURTON DE MEXICO S.A. de C.V.

PROGRAMA DE OPERACION PARA TTBP (10 M)

OBJETIVO:

Sentar un tapon de cemento a la profundidad de 2902 mts., con la finalidad de aislar el intervalo
disparado con cima en 2907m. La longitud requerida por este tapon es de 10 m lineales

DATOS DEL POZO:

Tuberia de Revestimiento 7 5/8" - 39 #/ft (ID: 6.625")

Profundidad de la sombrilla 2902 mts
Presión que soportará el tapón 11885 psi
Longitud del tapón 10 mts
Cima del Tapon 2891.95 m
Temperatura estimada 100 C (212 F)
Minima Restriccion 5.437" (Empacador de 7")
Intervalo disparado 2907 m
Fluido en el pozo Agua dulce (1.0 gr/cc)

Para llevar a cabo el presente trabajo, el pozo debera ser observado algunas horas para determinar la
estabilización de presión en cabeza, es decir en la tuberia de producción.

Una vez que el pozo se encuentre en óptimas condiciones, se procedera a realizar la operación de la
colocación de tapon TTBP (Thru Tubing Bridge Plug) de Halliburton.

El cemento debera ser descargado en un revestimiento y fluido limpios.El fluido del pozo debera ser
Agua Fresca o Agua salada con una salinidad menor a 60,000 ppm.
CARACTERISTICAS DEL TAPON

Se usara un tapon HPI modelo 163-762-62 VENTED correspondiente a la compania HIGH PRESSURE
INTEGRITY INC, Este tapon tiene un tubo de ventilación el cual permite el flujo cruzado durante las
operaciones de corridas de cemento (Dump Bailing).Las caracteristicas del tapon son las siguientes:

Resistente al H2S Si
Agujeros de Ventilación inferior 4 debajo de la sombrilla
Agujeros de Ventilación superior 3.16 mts encima de la sombrilla
Longitud del tapon 3.96 mts
Distancia de la sombrilla al tubo de ventilación 3.16 mts encima de la sombrilla
Temperatura Máxima de Operación 204 C (400 F)
Presión diferencial que soporta el Tapon 20,000 psi
Contiene CERAMIC SHOT Si
*Longitud minima recomendada por el fabricante en 5 1/2" y menores ( 4.57 mts)

FORMULAS DE CALCULO:

LONGITUD 10 M

DP = 2400 x L/I.D.

Donde:

DP : Presion diferencial de ruptura (psi)

2400 : Esfuerzo transversal del cemento en la tuberia
L : Longitud del tapon (pies)
ID : Diametro interno de tuberia en pulgadas

La presion diferencial de ruptura para el tapon seria:

L > DP x ID / 2400

DP < L*2400/ID

DP < 11885 psi para un tapon de 10 m

CARACTERISTICAS DEL CEMENTO

Se usará Cemento HIP Mix Export Modelo: 980 -200 - 02 el cual es un Kit completo para una bajada
de 6 gls. de capacidad. Este cemento excede en esfuerzo a la compresión al convencional cemento
clase H.

Tiempo inicial de fraguado de 4 a 5 horas

Tiempo para alcanzar máximo esfuerzo a la compresión 24 horas
Bond Strength del cemento 20
Rango de operación del cemento 150 C - 204 C ( 300 a 400 F )
Diámetro externo de los Dump Bailers 3 1/2"
CARACTERISTICAS DEL DUMP BAILER RECOMENDADO

Longitud de cada Dump Bailer 3.04 mts ( 10 pies )

Capacidad de cada Dump Bailer 3 1/2" de 10 pies de longi 4.22 galones
Altura de cemento llenada por cada Bailer de 3 1/2" de 10 ft2.35 ft (.718 m)
Numero de Bailers a utilizar para tapón 14 de 3-1/2" de 10 pies cada uno
Numero de Carreras al Pozo con Dump Bailer 3 de 4 bailers de 3 1/2" y
1 de 2 bailers de 3 1/2"

COMPARACION DE NUMERO DE CARRERAS PARA EL TAPON

DELTA - P LONGITUD DEL # DE CORRIDAS DE

TAPON EN 7 5/8" DUMP BAILERS DE
3.5" (longitud 40 pies)

11,885 10.00 m 4

PROGRAMA DE OPERACION - TTBP en 7-5/8"

EVENTO TIEMPO OPERACION

(hs)

1) 6 Armado de Equipo de Presión

2) 1 Prueba de Equipo de Presión con 3000 psi y Reunion se seguridad entre
personal Haliburton - Pemex
3) 5 Bajada de Barra Calibradora 3 1/2" junto con barril muestrero @ 2905 mts.
Analisis de muestra verificando 100% agua dulce con salinidad menor a
60,000 PPM
4) 5 Bajada de Tapon TTBP tipo sombrilla @ 2902.7 mts
5) 5 Bajada de 1 bailer de material de sello cerámico adicional 2902 m
6) 5 Bajada del 1er. Dump Bailer de cemento, compuesto por dos secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 8.44 gal equivalentes a
1.43 mts., en la tuberia de 7 5/8", 39 #/ft. 2900.57
7) 18 Espera fraguado de cemento (El tiempo se cuente entre el momento de
disparo del Bailer y el momento de cerrado de la valvula de venteo)
8) 5 Bajada de sello de plomo para cierre de valvula de circulacion.
9) 5 Bajada del 2do. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
2.87 mts., en la tuberia de 7 5/8", 39 #/ft. 2897.698
10) 5 Bajada del 3r. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
2.87 mts., en la tuberia de 7 5/8", 39 #/ft. 2894.828
11) 5 Bajada del 4o. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
2.87 mts., en la tuberia de 7 5/8", 39 #/ft. 2891.95
12) 24 Espera fraguado de cemento para prueba del tapon.
13) 5 Bajar a verificar cima del tapón.

TIEMPO 94 (hs)
TOTAL
VENT PORTS x 4

3.16 MTS

3.96 MTS

SOMBRILLA

VENT PORTS x 4

HIP PLUG

HIP PLUG
 PLATAFORMA AKAL TJ - CANTARELL 1086D

HALLIBURTON DE MEXICO S.A. de C.V.

PROGRAMA DE OPERACION PARA TTBP (7 M)

OBJETIVO:

Sentar un tapon de cemento a la profundidad de 2730 mts., con la finalidad de aislar el intervalo
disparado con cima en 2907m. La longitud requerida por este tapon es de 7 m lineales

DATOS DEL POZO:

Tuberia de Revestimiento 7 5/8" - 39 #/ft (ID: 6.625")

Profundidad de la sombrilla 2730 mts
Presión que soportará el tapón 8300 PSI
Longitud del tapón 7m
Cima del Tapon 2723 m
Temperatura estimada 106 C (212 F)
Minima Restriccion 5.437" (Empacador de 7")
Intervalo disparado 2907 m
Fluido en el pozo Agua dulce (1.0 gr/cc)

Para llevar a cabo el presente trabajo, el pozo debera ser observado algunas horas para determinar la
estabilización de presión en cabeza, es decir en la tuberia de producción.

Una vez que el pozo se encuentre en óptimas condiciones, se procedera a realizar la operación de la
colocación de tapon TTBP (Thru Tubing Bridge Plug) de Halliburton.

El cemento debera ser descargado en un revestimiento y fluido limpios.El fluido del pozo debera ser
Agua Fresca o Agua salada con una salinidad menor a 60,000 ppm.
CARACTERISTICAS DEL TAPON

Se usara un tapon HPI modelo 163-762-62 VENTED correspondiente a la compania HIGH PRESSURE
INTEGRITY INC, Este tapon tiene un tubo de ventilación el cual permite el flujo cruzado durante las
operaciones de corridas de cemento (Dump Bailing).Las caracteristicas del tapon son las siguientes:

Resistente al H2S Si
Agujeros de Ventilación inferior 4 debajo de la sombrilla
Agujeros de Ventilación superior 3.16 mts encima de la sombrilla
Longitud del tapon 3.96 mts
Distancia de la sombrilla al tubo de ventilación 3.16 mts encima de la sombrilla
Temperatura Máxima de Operación 204 C (400 F)
Presión diferencial que soporta el Tapon 20,000 psi
Contiene CERAMIC SHOT Si
*Longitud minima recomendada por el fabricante en 5 1/2" y menores ( 4.57 mts)

FORMULAS DE CALCULO:

LONGITUD 7M

DP = 2400 x L/I.D.

Donde:

DP : Presion diferencial de ruptura (psi)

2400 : Esfuerzo transversal del cemento en la tuberia
L : Longitud del tapon (pies)
ID : Diametro interno de tuberia en pulgadas

La presion diferencial de ruptura para el tapon seria:

L > DP x ID / 2400

DP < L*2400/ID

DP < 8319 psi para un tapon de 10 m

CARACTERISTICAS DEL CEMENTO

Se usará Cemento HIP Mix Export Modelo: 980 -200 - 02 el cual es un Kit completo para una bajada
de 6 gls. de capacidad. Este cemento excede en esfuerzo a la compresión al convencional cemento
clase H.

Tiempo inicial de fraguado de 4 a 5 horas

Tiempo para alcanzar máximo esfuerzo a la compresión 24 horas
Bond Strength del cemento 20
Rango de operación del cemento 150 C - 204 C ( 300 a 400 F )
Diámetro externo de los Dump Bailers 3 1/2"
CARACTERISTICAS DEL DUMP BAILER RECOMENDADO

Longitud de cada Dump Bailer 3.04 mts ( 10 pies )

Capacidad de cada Dump Bailer 3 1/2" de 10 pies de longi 4.22 galones
Altura de cemento llenada por cada Bailer de 3 1/2" de 10 ft2.35 ft (.718 m)
Numero de Bailers a utilizar para tapón 10 de 3-1/2" de 10 pies cada uno
Numero de Carreras al Pozo con Dump Bailer 2 de 4 bailers de 3 1/2" y
1 de 2 bailers de 3 1/2"

COMPARACION DE NUMERO DE CARRERAS PARA EL TAPON

DELTA - P LONGITUD DEL # DE CORRIDAS DE

TAPON EN 7 5/8" DUMP BAILERS DE
3.5" (longitud 40 pies)

8319 m 7.00 m 3

PROGRAMA DE OPERACION - TTBP en 7-5/8"

EVENTO TIEMPO OPERACION

(hs)

1) 6 Armado de Equipo de Presión

2) 1 Prueba de Equipo de Presión con 3000 psi y Reunion se seguridad entre
personal Haliburton - Pemex
3) 5 Bajada de Barra Calibradora 3 1/2" junto con barril muestrero @ 2735 mts.
Analisis de muestra verificando 100% agua dulce con salinidad menor a
60,000 PPM
4) 5 Bajada de Tapon TTBP tipo sombrilla @ 2730.7 mts
5) 5 Bajada de 1 bailer de material de sello cerámico adicional 2730 m
6) 5 Bajada del 1er. Dump Bailer de cemento, compuesto por dos secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 8.44 gal equivalentes a
1.43 mts., en la tuberia de 7 5/8", 39 #/ft. 2728.57 m
7) 18 Espera fraguado de cemento (El tiempo se cuente entre el momento de
disparo del Bailer y el momento de cerrado de la valvula de venteo)
8) 5 Bajada de sello de plomo para cierre de valvula de circulacion.
9) 5 Bajada del 2do. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
2.87 mts., en la tuberia de 7 5/8", 39 #/ft. 2725.7 m
10) 5 Bajada del 3r. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
2.87 mts., en la tuberia de 7 5/8", 39 #/ft. 2722.83 m
11) 24 Espera fraguado de cemento para prueba del tapon.
12) 5 Bajar a verificar cima del tapón.

TIEMPO 89 (hs)
TOTAL
VENT PORTS x 4

3.16 MTS

3.96 MTS

SOMBRILLA

VENT PORTS x 4

HIP PLUG

HIP PLUG
CARACTERISTICAS DEL DUMP BAILER RECOMENDADO

Longitud de cada Dump Bailer 3.04 mts ( 10 pies )

Capacidad de cada Dump Bailer 3 1/2" de 10 pies de 4.22 galones
Altura de cemento llenada por cada Bailer de 3 1/2" de1.42 ft (.433 m)
Numero de Bailers a utilizar para tapón 24 de 3-1/2" de 10 pies cada uno
Numero de Carreras al Pozo con Dump Bailer 6 de 4 bailers de 3 1/2"

COMPARACION DE NUMERO DE CARRERAS PARA EL TAPON

DELTA - P LONGITUD DEL # DE CORRIDAS DE

TAPON EN 9 5/8" DUMP BAILERS DE
3.5" (longitud 40 pies)

9225 m 10.00 m 6

PROGRAMA DE OPERACION - TTBP en 9-5/8"

EVENTO TIEMPO OPERACION

(hs)

1) 6 Armado de Equipo de Presión

2) 1 Prueba de Equipo de Presión con 3000 psi y Reunion se seguridad entre
personal Haliburton - Pemex
3) 5 Bajada de Barra Calibradora 3 1/2" junto con barril muestrero @ 2695 mts.
Analisis de muestra verificando 100% agua dulce con salinidad menor a
60,000 PPM
4) 5 Bajada de Tapon TTBP tipo sombrilla @ 2693.4 mts
5) 5 Bajada de 1 bailer de material de sello cerámico adicio 2693 m
6) 5 Bajada del 1er. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2691.28 m
7) 18 Espera fraguado de cemento (El tiempo se cuente entre el momento de
disparo del Bailer y el momento de cerrado de la valvula de venteo)
8) 5 Bajada de sello de plomo para cierre de valvula de circulacion.
9) 5 Bajada del 2o. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2689.56 m
10) 5 Bajada del 3r. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2687.84 m
11) 5 Bajada del 4o. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2686.12 m
12) 5 Bajada del 5o. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2684.4 m
13) 5 Bajada del 6o. Dump Bailer de cemento, compuesto por cuatro secciones
de 3 1/2"x 10 pies c/u,con un volumen total de 16.88 gal equivalentes a
1.72 mts., en la tuberia de 9 5/8", 53.5 #/ft. 2682.68 m
14) 24 Espera fraguado de cemento para prueba del tapon.
15) 5 Bajar a verificar cima del tapón.

TIEMPO 104 (hs)

TOTAL
VENT PORTS x 4

3.16 MTS

3.96 MTS

SOMBRILLA

VENT PORTS x 4

HIP PLUG

HIP PLUG
