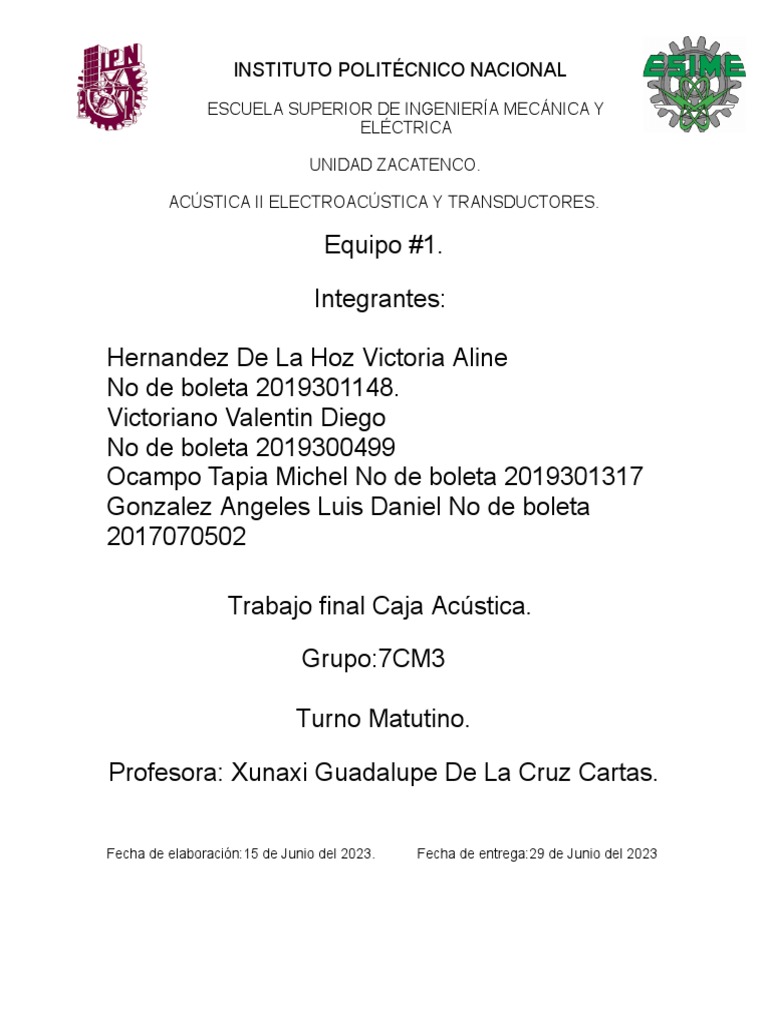

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y

ELÉCTRICA

UNIDAD ZACATENCO.

ACÚSTICA II ELECTROACÚSTICA Y TRANSDUCTORES.

Equipo #1.

Integrantes:

Hernandez De La Hoz Victoria Aline

No de boleta 2019301148.
Victoriano Valentin Diego
No de boleta 2019300499
Ocampo Tapia Michel No de boleta 2019301317
Gonzalez Angeles Luis Daniel No de boleta
2017070502

Trabajo final Caja Acústica.

Grupo:7CM3

Turno Matutino.

Profesora: Xunaxi Guadalupe De La Cruz Cartas.

Fecha de elaboración:15 de Junio del 2023. Fecha de entrega:29 de Junio del 2023
 Introducción:

Definición de un altavoz dinámico:

Desconocido como altavoz de bobina móvil el cual es un tipo de Transductor

electroacústico estos es un dispositivo que convierte una señal de audio eléctrica
en ondas mecánicas de sonido donde
este es basado en un bobina móvil que se
desplaza entre los pollos de un imán
moviendo la membrana y produciendo el
sonido.Como se muestra en la figura 1
Altavoz dinámico.
Por lo tanto este es definido como un
como un convertidor de energía o
transductor eléctrico-mecánico acústico ya
que este realiza esta conversión en tres
pasos de señal eléctrica a movimiento
mecánico y finalmente a energía acústica.
Figura 1 Altavoz dinámico.

Comportamiento eléctrico del altavoz dinámico:

Su comportamiento depende de dos etapas las cuales son la señal eléctrica que
produce movimiento del diafragma y altavoz y este movimiento produce a su vez
ondas de presión llamada sonido en el aire que
rodea el altavoz.
la cantidad de aire que debe moverse depende la
potencia solar deseada y de la frecuencia por lo tanto
es muy difícil construir un altavoz que funcione en
todo el espectro de frecuencia audible por lo tanto
para producir un nivel acústico determinado a bajas
frecuencias es necesario mover una gran cantidad
de aire mientras que los agudos obtienen el mismo
nivel acústico una menor cantidad de aire por lo tanto
normalmente existen sistemas de altavoces de dos o
tres o incluso más montados en la misma caja
acústica junto con un circuito eléctrico Como se
muestra en la figura 2.
Figura 2.Altavoz con un circuito eléctrico
Definición de una caja acústica:

También es conocida como línea de transmisión o caja de altavoces la cual

consta de un conductor largo y un orificio que lo comunica con el exterior, por el
cual viaja la onda Sonora producida por la parte trasera del cono. El conducto se
sitúa inmediatamente detrás del altavoz para que la onda que recorre el interior
del tubo salga al exterior, se junte con la onda emitida por la parte externa del
cono así creando una interferencia constructiva que aumenta el nivel de ciertas
frecuencias.

Consiguiendo reformar el altavoz en ciertas frecuencias para así mejorar su

respuesta en La Curva frecuencial o tener un nivel más alto en la salida en cambio
otro uso de las interferencias constructivas pueden ser más para ampliar su
respuesta en bajas frecuencias para así extendiendo más la línea en graves Esta
caja tiene un orificio de salida que evita altas presiones dentro de la caja que
puedan producir resonancias ya que en su interior está comunicado con el exterior
para así favorecer al intercambio y el flujo de De aire con una mayor respuesta en
bajas frecuencias por lo tanto para la garantía de un buen funcionamiento el
subgrave deberá estar cortado en una frecuencia no conflictiva y las vías de
abusos y medios deberán estar bien aislados del resto para así tener un
funcionamiento adecuado y el diámetro interior del conducto acústico debe ser al
menos de cuarto de frecuencia.

Características de las cajas acústicas:

- Respuesta en frecuencia: su comportamiento refiere a la fidelidad de

seguimiento de la señal eléctrica que recibe esto es mediante la
especificación de Rango de frecuencias que es capaz de producir, así como
los márgenes entre los que mantiene la linealidad mínima de duración en la
respuesta.
- Impedancia:Esta es la respuesta que ofrece un circuito en este caso la
bobina de altavoz al pasar de la corriente eléctrica que recibe del
amplificador la cual es medida nos siendo habitual es unos valores
normales a una frecuencia de 1. 000 Hz comprendiendo entre 8 y 4 ohmios
en en las cajas para alta felicidad. pero el valor nominal indica muy poco
acerca del comportamiento real ya que la impedancia de un altavoz está
terminado por un valor constante como las resistencias óhmicas de la
bobina y su reactancia inductiva cuya
magnitud depende de la frecuencia
por lo tanto la impedancia resultante
no es un valor fijo sino que varía en
función de la frecuencia lo cual esto
producirá picos y vayas a lo largo de
toda la curva y podría descender
valores incluso más bajos que
Mitades normal y su presente en los
casos más desfavorables Como se
muestra en la figura 3.
Figura 3. Gráfica de la impedancia del altavoz.

- Sensibilidad: la sensibilidad es conocida como el bajo rendimiento de un

altavoz, lo que se puede extrapolar a la caja acústica que lo aloja y para
cuantizar este rendimiento mediremos su sensibilidad esta se expresa por
Decibelios y es equivalente al nivel de presión Sonora que obtiene
aplicando un watt a un metro de distancia del eje de simetría de la caja
 siendo habituales los valores comprendidos entre el 86 y 93 decibeles en la
mayoría de las cajas acústicas que se encuentran en el mercado siendo
este cada incremento de 6 dB supone doblar la sensibilidad por lo que una
caja con 86 debes requerirá el doble de potencia de la aplicación de otras
de 92 dB para así conseguir un mismo nivel de presión Sonora.
- Potencia admisible la potencia admisible es la corriente que entrega el
amplificador la cual va destinada a las bobinas de los altavoces por lo que
es la potencia de una caja puede admitir limitada capacidad de disipación
de dichas bobinas punto si la corriente es excesiva el calor que se genera
podrá llegar a fundir el aislante de las espiras que la bobina y en
consecuencias provocará su destrucción en conclusión dependiendo de su
capacidad podrá admitir toda o solo una parte de la potencia que la
amplificador será capaz de entregar por lo que la caja generará
determinado nivel de presión sonora.
- Distorsión: La distorsión armónica se produce cuando una señal de
determinada frecuencia es amplificada por un dispositivo no lineal -como
nuestro altavoz- y crea, por tanto, señales parásitas cuyas frecuencias son
múltiplos enteros de la primera. La distorsión generada por los armónicos
de orden impar es mucho más desagradable que la producida por los de
orden par, y es la causa del sonido agresivo y chillón de algunas cajas de
dudosa calidad. La distorsión de intermodulación se produce por la
interacción de las frecuencias no lineales citadas, próximas entre sí. Los
catálogos suelen indicar la distorsión total como la suma de todas, aunque
en algunos casos especifican la de determinados armónicos.
El oído humano es incapaz de detectar distorsiones por debajo del 1 %,
tasa que se puede rebasar en la zona de muy bajas frecuencias, incluso en
muy buenos diseños de cajas acústicas.

Tipos de Cajas acústicas:

Caja sellada:Caja es la más básica ya que consiste en

una caja llena de material absorbente y su cantidad es
llenado incluye en la calidad final del sonido cuenta con
un volumen de aire cerrado Por lo que la frecuencia de
sintonía Siempre mayor que la frecuencia de resonancia
Tonto trata de eliminar completamente la onda producida
por la parte interna del diafragma mediante material
absorbente el cual tiene una frecuencia de corte a partir
de ahí su respuesta se reduce con una pendiente de
12dB/oct como se muestra en la figura 4.
Figura 4.Caja acústica sellada
.

Caja Bass-Reflex:Es el tipo de caja más básica la

cual consiste en una caja llena de material absorbente
y su calidad de sellado influye en la cantidad final del
sonido influye en la calidad final del sonido El volumen
de aire cerrado Por lo que la frecuencia de sintonía
será siempre mayor que la frecuencia de resonancia
tratando de eliminar completamente la onda producida por la parte interna del
diafragma mediante el material absorbente.
Cuenta como ventaja que las cajas tienen un tamaño
moderado y que la pendiente de atenuación de la respuesta no es muy producida
y además su respuesta temporal es bastante buena como se muestra en la
figura 5 caja acústica Bass Reflex

Caja con radiador pasivo:Esta caja acústica es bastante

alta teniendo como variante a la bass reflex .
altavoz pasivo o también conocido como auxiliar bass
radiator en inglés. Un radiador pasivo de graves es muy
parecido a un altavoz común, con la particularidad de que
carece de bobina e imán, se trata simplemente de un
cono y una suspensión, por lo tanto no necesita energía
eléctrica para funcionar. La energía que hace que éste
radiador de graves funcione, procede del altavoz que lo
acompaña en la misma caja acústica, del aire que éste
desplaza con cada movimiento. Hay múltiples formas de
colocarlo, pero las más comunes son en el frontal de la
caja acústica en la dirección que irradia el altavoz o en la
parte contraria, dependiendo de cómo haya sido
diseñada la caja como se muestra en la figura 6.
Figura 6. Caja acústica con radiador pasivo.
Partes de la caja acústica:

Altavoz de agudos:También llamados tweeter el cual es un altavoz z encargado

de reproducir las frecuencias altas. Existen diversos tipos de tweeter como el de
tipo trompeta o el de cúpula que es el más utilizado en alta fidelidad. Los tweeters
de cúpula pueden ser a su vez, de cúpula metálica, como el titanio o aluminio, o
de cúpula blanda que normalmente puede ser de seda o de algún tejido
compuesto. Los tweeters de cúpula metálica suelen producir un sonido brillante e
incluso chillón, mientras que los de cúpula blanda producen un sonido más dulce.
Altavoz de medios:Es el altavoz encargado de reproducir las frecuencias medias,
aproximadamente de 200 Hz a 8000 Hz. No todas las cajas acústicas lo llevan, y
su presencia no es un indicador de la calidad del producto. Existen cajas de 2 vías
de alta calidad que cubren todo el rango de frecuencias necesario para la perfecta
reproducción musical.
Altavoz de graves:También llamado woofer, tiene como misión el reproducir las
frecuencias más graves, de 20Hz a 200Hz aproximadamente, y por lo general es
el altavoz de mayor tamaño en la caja acústica. Los materiales utilizados para su
construcción suelen variar dependiendo del fabricante, así no es extraño encontrar
altavoces de pulpa de papel prensado, de polipropileno, de fibra de kevlar, etc.
Existen buenos altavoces fabricados con cualquiera de estos materiales aunque
cada uno tiene sus ventajas e inconvenientes.

Materiales para la caja acústica:

● Altavoz ya armado previamente

● Madera
 ● Pijas
● Resistol
● Arena
● Pintura o barniz
● Cables
● Osciloscopio
● Generador de sonido.
● Cables BNC caimán
● Fuente de voltaje.
● Dos reglas.
● Cable para el altavoz.
● Guata.

Desarrollo
Parte 1. Medición de las frecuencias graves y medios con
un generador de sonido y el osciloscopio:
Con el generador de sonido conectado en sus terminales de positivo y negativo al
mismo tiempo con el osciloscopio conectado al osciloscopio se empezó a medir
las diferentes frecuencia bajas frecuencia en resonancia de graves y frecuencias
en resonancia en agudos tanto como en tomos bajos.

Figura 1.1.Comprobación del funcionamiento del altavoz.

Paso 1:Ya conectados todos los elementos se ajustará el osciloscopio hasta

llegar a una señal se salida exata y no distorsionada para encontrar la frecuencia
𝐹1 = 400. 61𝐻𝑧 con un rango en el generador de sonido de X1 como se muestra
en la figura 2.1.
 Figura 2.1 Señal de salida del altavoz y medición de la frecuencia 𝐹1

Paso 2:Ahora de la misma forma se obtuvo la medición y la señal se salida

pero de la frecuencia en resonancia en graves con un rango de X100 obteniendo
la siguiente medición 𝐹𝑟 =4.57kHz como se muestra en la figura 3.1.

Figura 3.1 Señal de salida del altavoz y medición de la frecuencia 𝐹𝑅

Paso 3:Por último de igual forma como los pasos anteriores se midió la
frecuencia 𝐹2 =3.04Khz y también se obtuvo la señal de salida de la misma con el
osciloscopio.
 Figura 4.1 Señal de salida del altavoz y medición de la frecuencia 𝐹2.

Parte 2. Mediciones de distancia y peso del altavoz.

Después del armado y la obtención de las distintas frecuencias ahora solamente
se tomarán distancias entre el altavoz con algunos pesos y distintos voltajes.

Paso 1: Medición de la distancia entre el guardapolvo de la bocina y el chasis

sin peso obteniendo un resultado de 2.4 cm con un margen de error de 0.7cm
resultando un valor de 3.1cm.como se muestra en la figura 5.1

Figura 5.1 .Medición de la distancia entre el guardapolvo del altavoz y el chasis.

Paso 2: Medición de la distancia entre el guardapolvo y el chasis con peso y

voltaje obteniendo un valor de 2.3+0.7cm=3 cm. Como se muestra en la figura 6.1.
 Figura 6.1.Medición de la distancia con un voltaje y un peso.

Paso 3:Medición de la distancia entre el guardapolvo y el chasis con peso y sin

voltaje obteniendo un valor de 2.8+0.7cm =3.5cm tomando en cuenta el error
como se muestra en la figura 7.1.

Figura 7.1.Medición de la distancia con un peso y sin voltaje de promedio.

Parte 3 Armado de la caja acústica:

Paso 1:Obtener las medidas correspondientes para el diseño de la caja y los
cortes de la madera y posteriormente pegar o atornillar las partes cortadas como
se muestra en la figura 8.1(Medidas y cortes de la madera).
 Figura 8.1 Corte de la madera.

Nota:Se tiene que poner demasiada atención al momento de cortar la madera ya

que debemos respetar las dimensiones calculadas anteriormente.

Paso 2:Todas las maderas deberán ser cortadas con especial atención ya que
se van a unir ya que si en caso de que estas queden dispersas no será un caja
acústica de buena calidad.

Paso 3:Cuando la madera ya esté cortada a las medidas correspondientes se

procede a pegar las tablas con ayuda de resistol y algunas pijas. (Como se
muestra en la figura 9.1).
Figura 9.1.Unión de las distintas maderas.

Paso 4:Dejar que el pegamento se pegue ya que puede que el altavoz no

resista mucho.

Paso 5:Ya secado y armada la caja acústica es necesario agregar arena a las
orillas para obtener una forma redonda y no quede punteada la madera ya que si
esto sucede el altavoz no tendrá buena resonancia.

Paso 6:Después de obtener la caja acústica se tendrá que agregar guata para
el recubrimiento de la acústica como se muestra en la figura 10.1.
Figura 10.1.Aplicación de guata para la acústica del altavoz.

Paso 7:Hacer un orificio en la madera de enfrente para que en ese lugar se

ensamble el altavoz previamente armado como se muestra en la figura 11.1.

Paso 8:Pintar la caja acústica del exterior para tener una buena estética del
mismo.

Paso 9:Por último se inserta el altavoz y se realizan las conexiones de las

terminales hacia las terminales de salida.
Paso 10:Después de todos los pasos se tiene listo la caja acústica como se
muestra en la figura 11.1.
Figura 11.1 Caja acústica terminada.

Mediciones y cálculos :
Recabación de la mediciones y los calculos

Parte 1 (frecuencias) Partes 2 Distancias Parte 3 Caja acustica

𝐹1=400.61Hz Margen de error =0.7cm

𝐹𝑅=4.57kHz Voltaje de entrada=6V

𝐹2 = 3. 94𝑘𝐻𝑧 Distancia sin

peso=2.4+0.7cm=3.1cm

Distancia con peso y

voltaje=2.3+0.7cm=3cm

Distancia con peso sin

voltaje=2.8+0.7cm
=3.5cm

Peso de las distintas

masas
m1=400g
m2=43.3g
m3=48.3g
Total=491.6g a 0.4916kg
Tabla 1.Recabación de las medición de las partes 1,2 y 3.

Cálculos:
Datos:
𝐹1=400.61Hz
𝐹𝑅=4.57kHz
𝐹2 = 3. 94𝑘𝐻𝑧
QTC=0.707(valor dado)
k=1895.78
Para obtener el coeficiente

Conclusiones:
Hernandez De La Hoz Victoria Aline

Victoriano Valentin Diego

Ocampo Tapia Michel
Gonzalez Angeles Luis Daniel
 Bibliografía
https://www.pcpaudio.com/pcpfiles/doc_altavoces/cajas/cajas.php#tipos
https://es.wikipedia.org/wiki/Radiador_pasivo_(sonido)
https://es.wikipedia.org/wiki/L%C3%ADnea_de_transmisi%C3%B3n_(caja_ac
%C3%BAstica)#:~:text=Una%20l%C3%ADnea%20de%20transmisi%C3%B3n
%20es,la%20parte%20trasera%20del%20cono.
