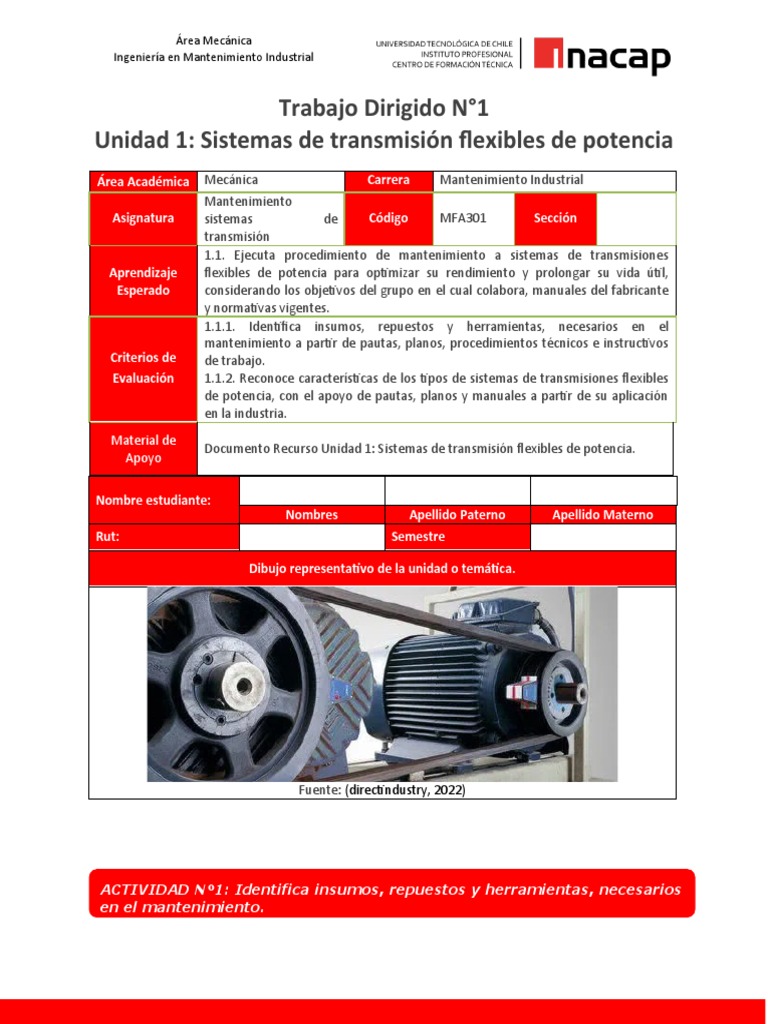

Área Mecánica
Ingeniería en Mantenimiento Industrial
Trabajo Dirigido N°1
Unidad 1: Sistemas de transmisión flexibles de potencia
Área Académica Mecánica Carrera Mantenimiento Industrial
Mantenimiento
Asignatura sistemas de Código MFA301 Sección
transmisión
1.1. Ejecuta procedimiento de mantenimiento a sistemas de transmisiones
Aprendizaje flexibles de potencia para optimizar su rendimiento y prolongar su vida útil,
Esperado considerando los objetivos del grupo en el cual colabora, manuales del fabricante
y normativas vigentes.
1.1.1. Identifica insumos, repuestos y herramientas, necesarios en el
mantenimiento a partir de pautas, planos, procedimientos técnicos e instructivos
Criterios de de trabajo.
Evaluación 1.1.2. Reconoce características de los tipos de sistemas de transmisiones flexibles
de potencia, con el apoyo de pautas, planos y manuales a partir de su aplicación
en la industria.
Material de
Documento Recurso Unidad 1: Sistemas de transmisión flexibles de potencia.
Apoyo
Nombre estudiante:
Nombres Apellido Paterno Apellido Materno
Rut: Semestre
Dibujo representativo de la unidad o temática.
Fuente: (directindustry, 2022)
ACTIVIDAD N°1: Identifica insumos, repuestos y herramientas, necesarios
en el mantenimiento.
Área Mecánica
Ingeniería en Mantenimiento Industrial
1.1. Anote en la parte inferior de la figura el nombre del componente que corresponda.
(Rodamendez, 2022) (directindustry, 2018) (transmisionesgalicia, s.f.)
Correa sincronica Polea plana Polea multi V
(gates, s.f.)
(made-in-china, 2014)
(mecapedia, 2008)
Correa trapezoidal Correa acanalada en V Transmisión por correa trapezoidal
(mecapedia, 2008) (Landín, 2011)
(made-in-china, 2014)
Polea para dos correas trapezoidales Polea de sincronización (dentada) Transmisión de sistema cruzado
(Sergio1Mecatronica,
(elemaquina, s.f.) s.f.) (dreamstime, s.f.)
Transmicion de polea corea semi
Correa polea plana Polea correa redonda
cruzado
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
(Jiexiang, s.f.)
(eurekaparts, s.f.) (DUCASSE, s.f.)
Polea y correa trapezoidal Cadenas articuladas
Cadenas de rodillos
doble. desmontables
(Janus, s.f.)
(belsaibelsa, s.f.)
(Amazon, s.f.)
Cadena de transmision doble Piñón de transmisión chaveta
1.2. En la columna A se encuentra una lista de actividades de mantenimiento y en la columna B
insumos y herramientas usadas en cada una de ellas. Ubique el número de la columna A en los
insumos y herramientas que corresponda en la columna B.
Columna A Columna B
1 Retirar protección fijada con pernos hexagonales. 3 Galga de ángulos.
2 Regla, flexómetro, pie de metro
Alinear poleas y piñones de un sistema de transmisión. 7
y tensiómetro.
3 Verificar desgaste de la canal de la polea de una
5 Aceites SAE e ISO VG.
transmisión correa – polea.
4 Soltar prisioneros de fijación de sprocket. 8 Maceta.
5 Lubricar sistema de transmisión piñón – cadena. 9 Alicate de puntas.
6 Limpiar elementos de la transmisión. 4 Llave Allen.
7 Medir tensión de las correas. 2 Nivel, regla, hilo y técnica laser.
8 Desmontar poleas del eje de transmisión. 6 Paños y solventes.
9 Desmontar candado de la cadena de transmisión. 1 Llave de punta – corona.
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
1.3. A partir del siguiente caso complete lo solicitado en cada columna.
“Se necesita corregir el alineamiento y revisar el estado de la transmisión polea-correa de un
compresor, por lo que se requiere identificar insumos, repuestos y herramientas necesarios para
el mantenimiento, además de las medidas de seguridad. Considerar que se debe retirar la correa
para luego corregir el alineamiento, por lo que él mantenedor debe leer el instructivo de acuerdo
con el manual de operaciones”
Revise el siguiente video para entender el procedimiento adecuado para el equipo:
- Cómo alinear la polea al volante y fijar la tensión adecuada de las correas tipo V
https://www.youtube.com/watch?v=LrKvA7QrKkE
¿Cuáles son los insumos, repuestos y herramientas ¿Cuál es el procedimiento seguro de trabajo PST
necesarias para realizar la intervención del equipo? de corrección para el alineamiento de las poleas
del sistema de transmisión? Mencione un mínimo
de 10 pasos en su respuesta.
Herramientas: 1. verificar que el equipo se encuentre
Maneral desegernizado
Dados 2. Quitar tornillos de la carcasa
Llaves punta corona 3. Inspeccionar los componentes (estado)
Llaves allen 4. Proceder a quitar correa
Regla 5. Inspeccionar el estado de la correa
Borde recto(herramienta) 6. Inspeccionar el estado de las poleas
7. A continuación, ver si los ejes de poleas
Repuestos: están desalineados visualmente
8. Si lo están alinear con método de regla,
Correas si es necesario nivel y laser
Poleas si es necesario 9. Luego de alinear correctamente, cambiar
Lubricante o dependiendo el estado de la correa,
medir su tensión
Insumos: 10. Colocar la nueva correa con la tensión
Overol adecuada al manual del equipo
guantes
1.4. Identificar partes y piezas de un sistema de transmisión flexible, así como la función de los
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
componentes. Tome como ejemplo la fila 1.
Ventilador industrial.
(Baltimoreaircoil, s.f.)
N
Componente Función
°
1. Aspas Desplazar el aiere a gran velocidad.
2. Eje guiar el movimiento de rotación de una pieza
se encarga de reducir los niveles de fricción entre un eje y los
3. rodamiento elementos conectados a este a través de un apoyo que facilita su
desplazamiento.
El motor eléctrico es un dispositivo que convierte la energía
4. motor
eléctrica en energía mecánica de rotación
Sirve para transmitir una fuerza y ayudarte a mover objetos
5. polea
pesados de una forma cómoda.
sirve, en las máquinas, para transmitir el movimiento rotativo de
6. correa
una rueda o polea a otra.
1.5. A partir del sistema anterior ¿reduce o amplifica la velocidad? Fundamnente su respuesta.
Puesto que es un ventilador industrail y es axial (centrifugo) La hélice gira a alta velocidad y succiona el
aire desde el punto en que se encuentra. A continuación, el aire es expulsado en la dirección deseada
gracias a la presión que genera la hélice. Por lo que amplifica su velocidad.
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
ACTIVIDAD N°2: Reconoce características de los tipos de sistemas de
transmisiones flexibles de potencia
2.1. Según designación comercial de las correas de transmisión vistas en el documento de recurso de la
unidad, ¿qué dimensiones y longitud tienen las siguientes correas?
A= 3/8 in – 9.5 mm h= 21/64 in – 8.3
SPZ1000 Ej.: a = 9,7, h=8, longitud=1000 mm 3V450
mm longitud= 45 in – 1143 mm
A=12.7 mm h= 5/16 in - 7.93 mm
A100 8V900 A=25.4mm h=7/8in longitud=184in
longitud= 102 in - 2590.8 mm
A= 1 ¼ - 31.7 mm h=3/4 – 19 mm A= 17 mm H= 13 mm longitud=
D300 SPB3500
longitud= 305 in – 7747 mm 3500mm
A= 7/8 in – 22.2 mm H= 11/16 in – 17.4
CC3000 AA4000 A=1/2in h=8mm longitud=3300mm
mm longitud = 304 in - 7721.6 mm
2.2. Según designación comercial de las cadenas de transmisión vistas en el documento de recurso de la
unidad, ¿qué paso, norma y numero de hileras tienen las siguientes cadenas?
Paso=3/8 Paso=1/2in
06B-1 Norma=BS 40-2 Norma=iso/bs
Hileras=1 Hileras=2
Paso=5/8 Paso=1in
10B-2 Norma=iso 80-3 Norma=bs/iso
Hileras=2 Hileras=3
Paso=25,4mm Paso=1 1/2in
16B-2 Norma=iso 120-2 Norma=bs/iso
Hileras=2 Hileras=2
Paso=11/2 Paso=63.50mm
24B-3 Norma=iso 200-2 Norma=iso/bs
Hileras=3 Hileras=2
2.3. Según designación comercial de los sprockets de cadenas de transmisión vistas en el documento de
recurso de la unidad, ¿qué paso, tipo de construcción, número de dientes y de hileras tienen los
siguientes sprockets de cadenas?
Paso=5/8 Paso=1.75in
Construcción= piñones de tamaño Construcción= piñones de tamaño
50B40-1 pequeño e intermedio. 140C60-3 pequeño e intermedio
Número de dientes= 40 Número de dientes= 60
Número de hileras=1 Número de hileras=3
Paso=35 Paso=100
Construcción= piñones de tamaño Construcción= piñones de tamaño
35C35-2 pequeño e intermedio 100D45-2 pequeño e intermedio
Número de dientes= 35 Número de dientes= 45
Número de hileras=2 Número de hileras=2
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
2.4. A continuación, se presentan varios planteamientos de los cuales unos son verdaderos y otros falsos. Encierre
en un círculo la letra “V” si el planteamiento es verdadero y una “F” si es falso. En ambos casos justifique su
respuesta.
1. Las transmisiones mecánicas flexibles son los mecanismos que se utilizan para
transmitir potencia a distancia, generalmente con variación de la velocidad y el
momento torsor.
V F
Justificación: posee un momento torsor en la polea motriz
2. Los sistemas de transmisión flexible la rueda de mayor tamaño gira a mayor
velocidad.
V F
Justificación: no, porque es al revés la rueda mas pequeña es la que gira a mayor
velocidad
3. Uno de los principales inconvenientes que presentan las transmisiones flexibles de
correas – poleas es el deslizamiento.
V F
Justificación: si, por lo que hay perdida de potencia
4. Cuando se alinea un sistema de transmisión flexible siempre se debe corregir
primero el sistema conducido.
V F
Justificación: el sistema conductor(motor) es el primero que se debe alinear
5. Los sistemas correas - poleas deben ser lubricados con frecuencia para evitar
desgaste y fricción excesiva.
V F
Justificación: se debe lubricar para alargar la vida de la correa
6. Cuando sea necesario reemplazar una correa, se debe cambiar todo el juego
completo.
V F
Justificación:para no tener que cambiar de nuevo las correas
7. Las transmisiones flexibles por cadena transmiten movimientos sincrónicos.
Justificación: ya que es por desplazamiento positivo
V F
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
8. Los sistemas de transmisión flexible de cadenas deben tensarse fuertemente.
Justificación: presenta una relativa flexibilidad que permite absorber y aislar las
V F
cargas de choque o impacto
Referencias Bibliográficas
Amazon. (s.f.). Polea de correa en V. Obtenido de https://www.amazon.com/-/es/2AK32-7-di
%C3%A1metro-terminado-exterior-ranuras/dp/B08CBK2LNZ
Baltimoreaircoil. (s.f.). VENTILADORES Y TRANSMISIONES. Obtenido de
https://www.baltimoreaircoil.eu/es/repuestos/ventiladores-y-transmisiones
belsaibelsa. (s.f.). Chaveta 5 x 5 x 20 DIN 6885-A Acero. Obtenido de belsaibelsa:
https://www.belsaibelsa.com/chaveta-din-6885-5x5x20
directindustry. (2018). Polea de rodillos. Obtenido de https://www.directindustry.es/prod/baldor-
electric-company/product-11550-1795960.html
directindustry. (2022). Herramienta de alineación para correa de transmisión TKBA series. Obtenido de
https://www.directindustry.es/prod/skf-maintenance-lubrication-and-power-transmission/
product-18813-1395123.html
dreamstime. (s.f.). Transmisión redonda de la correa. Obtenido de https://es.dreamstime.com/stock-de-
ilustraci%C3%B3n-transmisi%C3%B3n-redonda-de-la-correa-image44747643
DUCASSE. (s.f.). Cadenas de Rodillos. Obtenido de https://ducasse.com.pe/cadenas/de-rodillos/
elemaquina. (s.f.). TRANSMISIÓN DE POTENCIA POR BANDAS. Obtenido de
https://elemaquina.webs.com/EMA31.pdf
eurekaparts. (s.f.). https://www.eurekaparts.com/. Obtenido de https://www.eurekaparts.com/correas-
v-de-12-o-13-mm/3291-correa-trapezoidal-snapper-pr9483-3582329400664.html
gates. (s.f.). CORREA TRAPEZOIDAL CON FORRO. Obtenido de https://www.gates.com/es/es/power-
transmission/v-belts/banded-v-belt.html
Janus. (s.f.). Canedas “GALLE” según versión pesada – tipo C. Obtenido de Janus:
https://www.janus.com.pl/es/canedas-galle-segun-version-pesada-tipo-c-remachada-con-
arandelas/
Jiexiang. (s.f.). Cadena desmontable de hierro fundido maleable n. ° 62. Obtenido de
spanish.alibaba.com: https://spanish.alibaba.com/product-detail/Detachable-Malleable-Cast-
Iron-Chain-No-60772767177.html
Landín, P. (01 de abril de 2011). PELANDINTECNO-TECNOLOGÍA ESO. Obtenido de
http://pelandintecno.blogspot.com/2011/04/viadeos-transmision-por-cadena.html
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
Área Mecánica
Ingeniería en Mantenimiento Industrial
made-in-china. (2014). Correa trapezoidal acanalada Correa serpentina 4PK885. Obtenido de
https://es.made-in-china.com/co_nbfulong/product_Ribbed-V-Belt-Serpentine-Belt-
4pk885_rnngiuheg.html
mecapedia. (28 de enero de 2008). Correa Trapezoidal. Obtenido de
http://www.mecapedia.uji.es/correa_trapezoidal.htm
Rodamendez. (2022). Correa sincrónica. Obtenido de https://www.rodamendez.cl/correa-sincronica/
Sergio1Mecatronica. (s.f.). Poleas y correas. Obtenido de
https://sites.google.com/site/sergio1mecatronica/home/transmision-de-movimientos/5poleas-
y-correas
transmisionesgalicia. (s.f.). POLEAS POLY V. Obtenido de
https://transmisionesgalicia.com/producto/poly-v/
Mantenimiento Sistemas de Transmisión - MFA301
Primavera 2022
