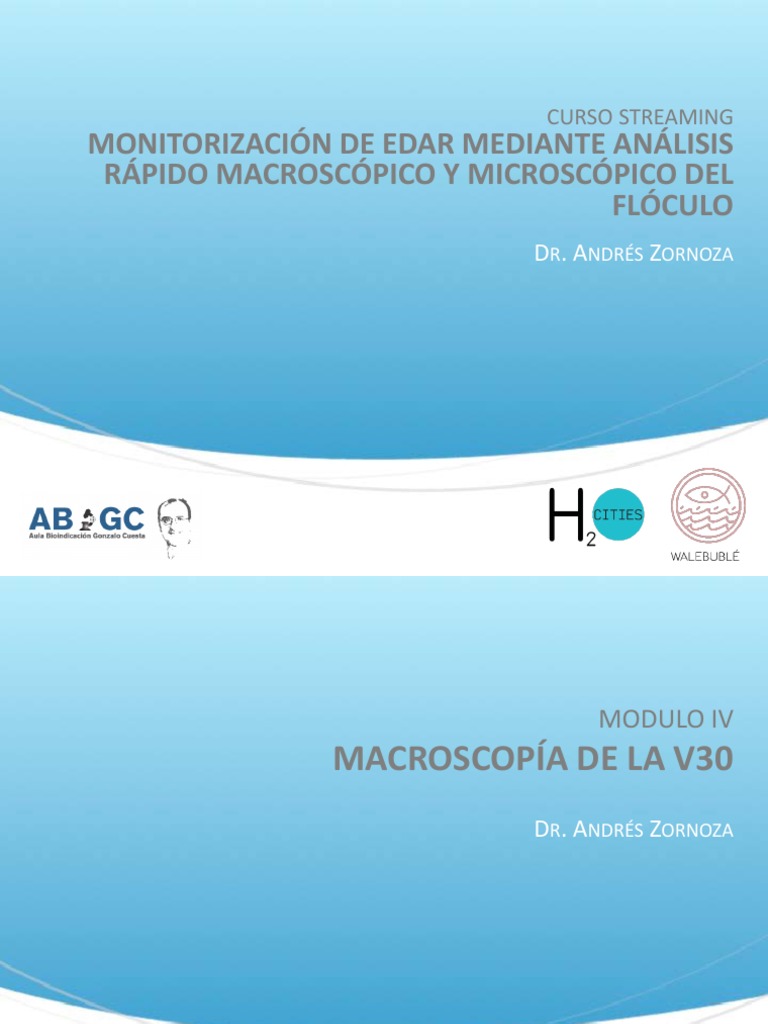

CURSO STREAMING
MONITORIZACIÓN DE EDAR MEDIANTE ANÁLISIS
RÁPIDO MACROSCÓPICO Y MICROSCÓPICO DEL
FLÓCULO
DR. ANDRÉS ZORNOZA
MODULO IV
MACROSCOPÍA DE LA V30
DR. ANDRÉS ZORNOZA
MACROSCOPIA DE LA V30
• COLOR
• TAMAÑO MACROFLÓCULO
• ESPONJAMIENTO
• EMULSIÓN O CAPA CEREA
PROCEDIMIENTO
• TURBIDEZ
Introducir 1L de licor
• FLOCULOS EN SUSPENSIÓN
mezcla previamente
• SEDIMENTABILIDAD homogeneizado en
• DESNITRIFICACIÓN una probeta. Dejar
• OTRAS… sedimentar 30´.
ESPUMAS BLANCAS EN LA PLANTA
Etapa de alta carga (A). Ejemplo de
filosofía de biocalidad del fango
activo
COLOR
Se debe observar el color
del licor mezcla al comienzo
de la sedimentación. El color
gris es típico de deficiencia
de oxigeno. El color marrón
predomina en condiciones
estables.
Gris Marrón
El tono de color marrón no
tiene una relación con la
edad del fango y si con el
grado de madurez. Un
tono mas oscuro va
asociado generalmente a
una mayor presencia de
núcleos. ¡Cuidado con la
concentración de SSLM¡.
Oscuro Claro
TAMAÑO MACROFLÓCULO
< 0,5 cm
FLOCULO MACROFLÓCULO
< 0,5 CM > 0,5 CM
TURBIDEZ
Crecimiento disperso
Agregados bacterianos Materia coloidal
Alta Media Baja
EJEMPLO
TURBIDEZ
Reducción brusca de SSLM
F Alimento KgDBO5
= =
M Microorganismos KgSSVLM .d
EJEMPLO TURBIDEZ
Reducción brusca de Oxigeno.
- Disminución protozoos
- Cambio en las propiedades
de adsorción del flóculo.
EN LA PLANTA
DEC. SEC AMARILLENTOS Y UN FUERTE OLOR “PICANTE”
EN LA PLANTA
ESPUMAS BLANCAS EN ZONAS DE TURBULENCIA
EJEMPLO TURBIDEZ
APLICACIÓN DE LA FILOSOFÍA
DE “BIOCALIDAD”.
ETAPA DE ALTA CARGA
FLÓCULOS EN SUSPENSIÓN
Alta Media
EJEMPLO
[Link]
ALTA CONCENTRACION S.S.L.M
(Autooxidacion).
- 7.500 mg/L S.S.L.M (29 % M.V).
- Bajos valores de I.V.F (30 ml/g)
- Flóculos pequeño tamaño (< 150
um).
EJEMPLO
[Link]
FLOCULO PUNTA DE ALFILER
(TOXICIDAD)
Flóculos pequeños esféricos. Los más
grandes y compactos decantan
rápidamente. Los menores decantan muy
lentamente. Vertidos industriales.
• Color del fango: gris.
• Pequeño tamaño del macroflóculo (< 0,5 cm).
• Alta turbidez y flóculos en suspensión en el clarificado
EJEMPLO
PUNTA ALFILER
45 segundos 20 minutos 30 minutos
EDARI (Fabricación de distintas variedades de maíz tostado)
EJEMPLO
PUNTA ALFILER
5 minutos 20 minutos 30 minutos
EJEMPLO
[Link]
V5 V20 V30
DEFLOCULACIÓN (variaciones de carga másica)
Fragmentación de la zona aerobia.
EN LA PLANTA
DEFLOCULACIÓN (variaciones de carga másica)
SEDIMENTABILIDAD
IVF (Índice Volumétrico de Fango)
Corresponde al volumen que ocupa 1 g de materia seca (SSLM) del fango
activado después de 30 minutos de sedimentación en una probeta. Se
expresa como (mL/g). También se le denomina Índice de Fango o
Molhman.
Su interpretación depende del tipo de proceso (carga másica, edad de
fango) y la época del año (Tª). No se deben aplicar valores genéricos de
calidad.
V = 300 mL/L V30 mL
SSLM = 2 g/L
IVF = =
SSLM g
300(mL / L) mL
IVF = = 150
2( g / L) g
5 minutos 20 minutos 30 minutos
V5 – V20 y V20-V30 < 100 ml RÁPIDA
5 minutos 20 minutos 30 minutos
V5-V20 >100 ml y V20-V30 < 100 ml MEDIA
5 minutos 20 minutos 30 minutos
V5-V20 y V20-V30 > 100 ml LENTA
“Decantacion en bloque”
SSLM = 4740 ml/g
5 minutos 20 minutos 30 minutos
V5 = 960 ml/g V20 = 880 ml/g V30 = 820 ml/g
IVFD. Índice Volumétrico de Fango Diluido, Stöbbe, G. (1964).
1º- Preparar una seria de diluciones progresivas al 50 % de fango
activo utilizando como diluyente efluente claro de la propia
EDAR.
n=0 (sin dilución), n=1 (dil. 1:1), n=2 (dil.1:3), n=3(dil. 1:7)…
2º- Sacar la mezcla de la probeta y agitarla bien durante 30-60 seg.
3º- Introducir la mezcla en un probeta y decantar durante 30
minutos.
4º- Observar en que dilución (n) el volumen de fango decantado es
menor y mas próximo a 200 ml (suficiente por debajo de 400 mL).
5º- Utilizar la siguiente fórmula para el cálculo del IFVD.
¡¡ DILUCIÓN ¡¡
5 minutos 20 minutos 30 minutos
V5 = 560 ml/g V20 = 360 ml/g V30 = 310 ml/g
Ejemplo
cálculo IVFD
Sesgo en el IVF
P. FISICO-QUIMICOS P. FISICO-QUIMICOS
S.S.L.M (mg/L) 4740 S.S.L.M (mg/L) 4740
S.S.V.L.M (%) 79 S.S.V.L.M (%) 79
n (dil) 0 n (dil) 1
V5 (ml/L) 960 V5 (ml/L) 560
V20 (ml/L) 880 V20 (ml/L) 360
V30 (ml/L) 820 V30 (ml/L) 310
IVF (ml/g) 173 IVFD (ml/g) 131
Sesgo en el
cálculo IVFD IVF (n=0) IVFD (n=1)
250
200
IVF (mL/g)
150
100
50
1 3 5 7 9 11 13 15 17 19 21 23
Muestreos
Ejemplo
n=0 n=1 n=2
calculo IVFD
V = 220 mL/L
SSLM = 2 g/L
n=2
IVF = 420 IVF = 600 IVF = 440
n=0 n=1 n=2
V10
IVF = 490 IVF = 880 IVF = 1120
V20 n=0 n=1 n=2
IVF = 470 IVF = 740 IVF = 640
n=0 n=1 n=2
V30
IVF = 420 IVF = 600 IVF = 440
FANGO “ROJO”
Aelosoma sp.
Glandulas oleosas
PROBLEMAS DE SEPARACIÓN
DEL FANGO ACTIVO
ESPESADOR DE GRAVEDAD
“CRECIMIENTO DE COCOBACILOS
DE GRAN TAMAÑO”
Problemas de retención en decantación
primaria
Antes Después
Incremento del % DQO soluble (AGV) debido a fermentación
De fangos en línea de aguas (reboses internos)
EN LA PROBETA
flóculos adheridos a las paredes de la probeta
EN LA PROBETA
Flóculos con aspecto mucoso
EN LA PLANTA DEC. PRIMARIO
EN LA PLANTA DEC. PRIMARIO
ESPUMAS DE SOBRECARGA
SIN SOBRECARGA
EN LA PLANTA DEC. SECUNDARIO
EN LA PLANTA
DESNITRIFICACIÓN
Antes de 1 – 1:30 h
EN LA PLANTA
EN LA PLANTA
DESNITRIFICACIÓN ALGUNOS CONSEJOS PRÁCTICOS
1. Incrementar la recirculación externa para evitar acumulación,
para disminuir el tiempo de residencia hidráulico en el
decantador secundario.
2. Aumentar la recirculación interna para enviar mas NO3- a la
zona anóxica.
3. Evitar los picos de oxígeno, especialmente por la noche junto
con cargas orgánicas débiles.
4. Solución de choque, disminución de oxígeno para limitar
nitrificación.
5. Operar en modo “ciclos con aireación intermitente”.
FOAMING FILAMENTOSO
LOS PROTAGONISTAS Phylum Actinobacteria
Grupo Mycolata* No ramificados
*Actinomicetos que contienen ácidos micólicos
LA MOLÉCULA
Cabeza polar
Cadena
apolar
EL MECANISMO
GAS LÍQUIDO
GAS
LÍQUIDO
EN LA PROBETA
Capa cérea Emulsión
“Emulsion en superficie o capa cerea”
EN LA PLANTA REACTOR BIOLOGICO
EN LA PLANTA
Trampa
REACTOR BIOLOGICO
“Escamas”
DEC. SECUNDARIO EN LA PLANTA
EN LA PLANTA DEC. SECUNDARIO
Efectos secundarios
COLOR DE LAS ESPUMAS
“VERTIDOS FABRICA DE QUESOS”
G.A.L.O
Vertido alpechines Vertidos de salmuera
Vertido almazara Vertido de ceras
ALGUNOS CONSEJOS PRÁCTICOS
1. Identificar el organismo filamentoso dominante en las espumas.
2. Evitar las variaciones bruscas de oxigeno. Mantenerlo
moderado-bajo y constante.
3. Si existen trampas de espumas en el reactor se deben de retirar
para poder eliminarlas a través de los decantadores
secundarios.
4. Se han de buscar mecanismos para que la emulsión vaya a la
línea de tratamiento de fangos y no se recircule al sistema.
5. Centrar las purgas en exceso en los momentos en los que más
”nata” podemos retirar (aumentar tasas de recirculación).
6. Es útil si no se dispone de una adecuada extracción de flotantes
“romper” la emulsión con chorros de agua a presión o
aspirarlas.
7. Aplicación de biocidas como por el ejemplo hipoclorito sódico
BULKING FILAMENTOSO
PROTAGONISTAS
Bulking-foaming
H. hydrossis [Link] Tipo 0581
S. natans Thiothrix Tipo Thiotrix-021N
PROTAGONISTAS
Tipo 0961 Tipo 1701 N. limicola
Y otros más…
Tipo 1851
Disposición de los
filamentos
Estructura disgregada
EN LA PROBETA
Estructura abierta
Aspecto “algodonoso”
EN LA PLANTA
Disposición de los
filamentos
Puente interfloculares
EN LA PROBETA
Tipo Thiothrix-021N
Tipo Thiothrix-021N
Tipo Thiothrix-021N
EN LA PLANTA
Alysiosphaera europaea ([Link])
ALGUNOS CONSEJOS PRÁCTICOS
1. Lo primero identificar el organismo filamentoso dominante
para tomar las medidas correctoras (carga másica, edad de
fango…).
2. Cuidado con el aumento brusco de la recirculación externa.
3. Establecer el “caudal de riesgo” y laminar caudal.
Interesante disponer de balsas de retención.
4. Modificación de parámetros operacionales según la
identificación de la bacteria filamentosa.
5. Aplicación de biocidas, productos químicos…
BULKING-FOAMING EN LA PROBETA
“La masa de
Tipo 0581
fango se parte”
EN LA PLANTA
Tipo 0581
EN LA PLANTA DEC. SECUNDARIO
M. parvicella
BULKING GELATINOSO
VERTIDO DE VINOS
