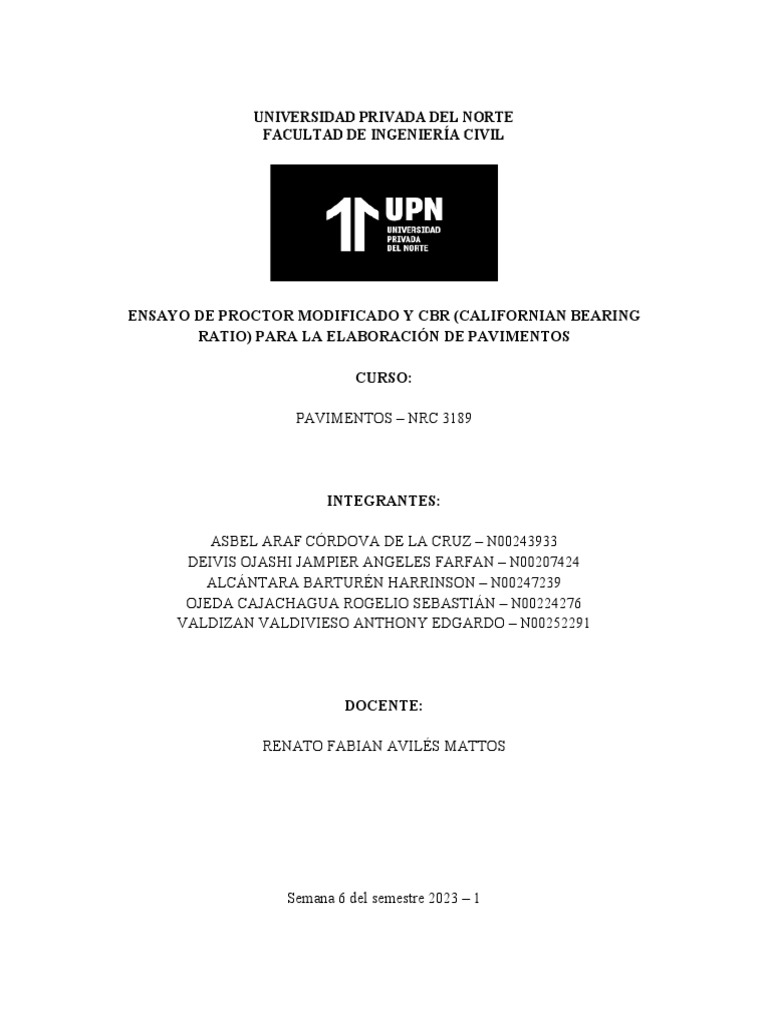

UNIVERSIDAD PRIVADA DEL NORTE

FACULTAD DE INGENIERÍA CIVIL

ENSAYO DE PROCTOR MODIFICADO Y CBR (CALIFORNIAN BEARING

RATIO) PARA LA ELABORACIÓN DE PAVIMENTOS

CURSO:

PAVIMENTOS – NRC 3189

INTEGRANTES:

ASBEL ARAF CÓRDOVA DE LA CRUZ – N00243933

DEIVIS OJASHI JAMPIER ANGELES FARFAN – N00207424
ALCÁNTARA BARTURÉN HARRINSON – N00247239
OJEDA CAJACHAGUA ROGELIO SEBASTIÁN – N00224276
VALDIZAN VALDIVIESO ANTHONY EDGARDO – N00252291

DOCENTE:

RENATO FABIAN AVILÉS MATTOS

Semana 6 del semestre 2023 – 1

1. INTRODUCCION

El crecimiento del tráfico y peso de los vehículos que transitan por las vías
principales de las ciudades y carreteras, hace necesario un amplio enfoque
técnico en los estudios de suelos para el diseño de pavimentos, acorde con las
necesidades creadas por el aumento de las repeticiones de carga, todo esto indica
que es necesario adoptar estudios completos de las condiciones reales en las que
se encuentra el suelo de la subrasante en el periodo de proyecto, para Planificar
una programación de trabajos en el periodo de construcción que permitan obtener
condiciones previstas durante su vida útil.
El primer ensayo que realizar será el Proctor para determinar la humedad optima a
lo cual un suelo alcanzará su máxima compacidad. La humedad es importante ya
que aumentando o disminuyendo su contenido en el suelo se pueden alcanzar
mayores o menores densidades de este, la razón de esto es que el agua llena los
espacios del suelo ocupados por el aire, permitiendo una mejor acomodación de
las partículas, lo cual a su vez aumenta la compacidad. Sin embargo, un exceso
de agua podría provocar el efecto contrario es decir separar las partículas
disminuyendo su compacidad.
Es por esto que este ensayo tiene una real importancia ya que las carreteras y las
estructuras necesitan una base resistente donde apoyarse, y un suelo mal
compactado podría significar el colapso de una estructura bien diseñada.
Luego se procederá con un Ensayo CBR, según la norma ASTMD1883 y AASHTO
T193-63, determinando la razón de soporte de suelos compactados en laboratorio.
La norma establece un procedimiento para determinar la razón de soporte de los
suelos compactados y ensayados en laboratorio, comparando la carga de
penetración en el suelo con la correspondiente a un material normalizado. Esta
norma se aplica para determinar la relación de soporte de california (CBR) de los
suelos que están sometidos a esfuerzos de cortantes, además evalúa la calidad
relativa del suelo para su rasante, sub-base y base. Uno de lo ensayos más
usados es el CBR (California Bearing Ratio), el cual es un índice empleado para
expresar las características de resistencia y deformación de un suelo,
estableciéndose en él una relación entre la resistencia a la penetración de un
suelo y la que corresponde a un material de referencia. En el laboratorio se ha
realizado el ensayo CBR, previa realización del ensayo Proctor, siguiendo todos
los pasos correspondientes, desde la extracción del suelo en adelante, y
materiales necesarios, los cuales serán descritos más adelante. Otra etapa
importante del laboratorio son los resultados, ya que es necesario interpretarlos y
graficarlo.

Las pruebas que se realizan en los laboratorios nos generan una idea muy
cercana de la humedad optima de nuestro terreno, esto en el caso de que se
realicen correctamente los procedimientos de obtención y preparación de la
muestra con el objetivo de que se obtenga lo más representativa posible.
En este informe de laboratorio también queremos estudiar el ensayo de Relación
de Soporte de California, o más conocido como CBR (California Bearing Ratio).

En primer lugar, se tratarán los objetivos de este trabajo, tanto del ensayo en si,
como de la experiencia en el laboratorio. Luego se explicará brevemente el marco
teórico sobre el cual se basa el ensayo, específicamente la capacidad de soporte
de los suelos. Además, se explicará el desarrollo de la experiencia, los resultados
obtenidos con sus respectivos análisis y cálculos y finalmente se harán las
conclusiones que correspondan.
2. OBJETIVOS

2.1 Objetivo General

- Determinar la humedad necesaria en un suelo para lograr la Compactación

máxima y así conocer los resultados obtenidos al realizar el ensayo CBR,
determinando la curva tensión-penetración de donde se obtendrá el valor
relativo de soporte de un suelo.
- Determinar el índice de resistencia de los suelos denominado Relación de
soporte de california (CBR) evaluando la resistencia potencial del material
ya sea subrasante, base, subbase empleados en el diseño de los
pavimentos

2.2 Objetivo Especifico

- Obtener un resultado lo más exacto posible para realizar correctamente una

expresión gráfica Fuerza v/s Penetración del ensayo de la muestra de
suelo.
- Obtener los datos a partir de los ensayos y anotarlo para un registro
ordenado de acuerdo con el método establecido para evitar errores u omitir
información relevante.
- Procesar los datos obtenido a través de formulaciones, tablas y gráficos de
manera que permitan obtener las conclusiones sobre el ensayo realizado
3. MARCO TEORICO

3.1. El ensayo del CBR

El CBR (Californian Bearing Ratio) es una prueba de laboratorio que mide la
resistencia del suelo a la deformación y la capacidad de soporte que puede
proporcionar como base para una carretera u otra estructura de
construcción. Fue desarrollado por el Ministerio de Transporte de California,
con la finalidad de evaluar la capacidad que tienen los suelos para resistir
cargas estáticas.
El ensayo de CBR se realiza colocando muestras de suelo compactadas en
un cilindro y sometiéndolas a una carga controlada. Se mide la relación
entre la fuerza necesaria para penetrar el suelo y la misma profundidad en
un material de referencia, generalmente una piedra triturada. Esta relación
se expresa como un porcentaje y se utiliza para determinar la capacidad del
suelo para soportar cargas.

El valor del CBR es un indicador de la calidad del suelo como base para una
carretera. Un valor alto de CBR indica que el suelo es resistente a la
deformación y tiene una buena capacidad de soporte, lo que lo hace
adecuado para su uso como base de carretera. Por otro lado, un valor bajo
de CBR indica que el suelo es más blando y menos capaz de soportar
cargas, lo que hace necesario el uso de materiales adicionales de
construcción o la modificación del terreno.
La ASTM denomina a este ensayo, simplemente como “Relación de
soporte” y está normado con el número ASTM D 1883-73.

En pavimentos, se aplica para la evaluación de la calidad relativa de suelos

de subrasantes, algunos materiales de subbases y bases granulares, que
contengan solamente una pequeña cantidad de material que pasa por el
tamiz de 50 mm, y que es retenido en el tamiz de 20 mm. Se recomienda
que la fracción no exceda del 20%.

Este ensayo puede realizarse tanto en laboratorio como en terreno.

La expresión para calcular el número CBR es la siguiente:

(CARGA UNITARIA DEL ENSAYO)

CBR= ∗100
(CARGA UNITARIA DEL PATRON )

Este ensayo se hace usualmente sobre muestras compactadas al contenido

de humedad óptimo para el suelo determinado utilizando el ensayo de
compactación estándar o modificado.

3.2. Ensayo del Proctor modificado

Este fue desarrollado por Ralph Proctor en la década de 1930 y ha sido

ampliamente adoptado como una técnica para evaluar las características del suelo
y su adecuación para diferentes aplicaciones de ingeniería, además que ayuda a
determinar el contenido óptimo de humedad y la densidad máxima de un suelo al
ser compactado.
Este se creó, debido al desarrollo de mejores equipos de compactación. Esto
condujo a una modificación de la prueba, lo que aumentó la energía de
compactación, conservando el mismo número de golpes por capa, aumentando
estas de tres a cinco, al mismo tiempo aumentó el peso del martillo y la altura de
caída de este.
El ensayo de Proctor Modificado se realiza mediante la compactación de una
muestra de suelo en una cápsula cilíndrica en capas uniformes de manera que la
densidad de las capas varíe gradualmente. En la cual aplica un esfuerzo de
compactación específico a cada capa con el fin de emular las tensiones que se
generan en el suelo al ser compactado. En cada una de las capas, se mide la
densidad seca y el contenido de humedad, y se repite el proceso hasta que se
alcanza la densidad máxima y el contenido de humedad óptimo.
La densidad máxima y el contenido de humedad óptimo obtenidos en el ensayo se
utilizan
para calcular el porcentaje de compactación que se debe lograr en el campo. Si se
compacta demasiado, se puede reducir la capacidad del suelo de drenar y
absorber agua, lo que puede provocar problemas de resistencia de este. Si la
compactación es insuficiente, la estructura puede asentarse y aparecer
deformidades.

Las características de compactación se presentan en un gráfico que relaciona la

densidad seca en función del contenido de humedad. El punto más alto de la
curva obtenida en el gráfico que corresponde a la mayor densidad seca determina
contenido de humedad óptimo.
3.3 Materiales

Los materiales usados en el Proctor son los siguientes:

Moldes: son metálicos y de forma cilíndrica, pueden estar constituidos por una
pieza completa o hendida por una generatriz, o por dos piezas semicilíndricas
ajustables con un rebaje en su circunferencia superior donde ajusta el collar y alas
para sujetarlo a la placa base.

Collar: cada molde lleva un collar con s medida correspondiente, el cual tiene un
rebaje de modo que ajusta firmemente al molde para sujetarlo a la placa base.

Placa base: Es un cilindro metálico con una cara circular de 50mm y con una
masa correspondiente. Esta equipado con una guía tubular para controlar la altura
de caída.

Balanzas: se usan para pesar el suelo y las muestras de cada ensayo para
calcular el contenido de humedad real

Regla de acero: Se usa para enrasar el suelo al nivel de molde, luego de

compactado y extraído del collar

Los materiales usados en el CBR son los siguientes:

- Balanza mecánica y electrónica

- Brocha
- Molde de compactación con base y collar
- Diales de extensión
4. Cálculos

Molde = M
Muestra = m

Peso de muestra
ɣ= 3
Vol cm

Tabla 1 Resultados obtenidos en el laboratorio

  2% 4% 6% 8%

D(cm) 15.21 15.23 15.22 15.24

h(cm) 11.76 11.70 11.63 11.66

Vol(cm³) 2136.759 2131.452 2115.918 2126.955

Peso M(gr) 6040 6620 6020 6360

Peso M+m(gr) 10700 11340 10560 11180

Peso m 4660 4720 4540 4620

ɣ(gr/cm³) 2.1809 2.2145 2.1456 2.1721

 Curva de compactación
2.2400

2.2200 2.2145

2.2000

2.1809
2.1800 2.1721
Densidad

2.1600
2.1456

2.1400

2.1200

2.1000
1% 2% 3% 4% 5% 6% 7% 8% 9%

Humedad

A partir del gráfico se puede inferir que el valor máximo del peso específico es de alrededor

de 2,2145 g/cm3, y que este valor se alcanza con una humedad del 4%, según los resultados

de los ensayos realizados.

Conclusiones

- La resistencia del
suelo a la penetración
disminuye a medida que
aumenta la
- profundidad debido a una
mayor compactación en las
capas superiores, además de
la
- presencia de raíces que
rigidizan la masa de suelo
- La resistencia del
suelo a la penetración
disminuye a medida que
aumenta la
- profundidad debido a una
mayor compactación en las
capas superiores, además de
la
- presencia de raíces que
rigidizan la masa de suelo
- La resistencia del suelo a la penetración disminuye a medida que
aumenta la profundidad debido a una mayor compactación en las
capas superiores, además de la presencia de raíces que rigidizan la
masa del suelo.

- El ensayo BCR permite obtener información de manera sencilla

acerca de la capacidad de soporte de un suelo determinado, es un
ensayo bastante empleado en el campo de pavimentos, incluso varias
metodologías de diseño utilizan este valor como parámetro principal.
Referencias

Abigail, L. (2012). Informe ensayo proctor.

https://es.slideshare.net/abigailguarachi/30513385-informeensayoproctor?

next_slideshow=14146348

Bowles, J. E. (1981). Manual de laboratorio de suelos en ingeniería civil.

https://stehven.files.wordpress.com/2015/08/josephe-e-bowles-manual-de-

laboratorio-de-suelos.pdf

Caceres, N. A., Barrera Orozco, R., Perez, E. A., & Rodriguez, D. A.

(2015). Relación de Soporte de California y Proctor Modificado.

https://www.academia.edu/11829761/Lab_CBR_y_proctor_pavimentos

Instituto Nacional de Vías. (2012). CBR DE SUELOS COMPACTADOS EN EL

LABORATORIO Y SOBRE MUESTRA INALTERADA (Normas de Ensayo

de Materiales para Carreteras).

https://www.da-lab.co/wp-content/uploads/2021/04/INV-148-13.pdf
Vaca, S., & Victoria, M. (2016). “Correlación entre el ensayo de CBR y el ensayo

del próctor para determinar la resistencia del suelo de la parroquia

Ambatillo alto en el sector de San Pedro” [Universidad Técnica de Ambato].

http://repositorio.uta.edu.ec/jspui/bitstream/123456789/23637/1/Tesis

%201036%20-%20Salazar%20Vaca%20Mar%C3%ADa%20Victoria.pdf
