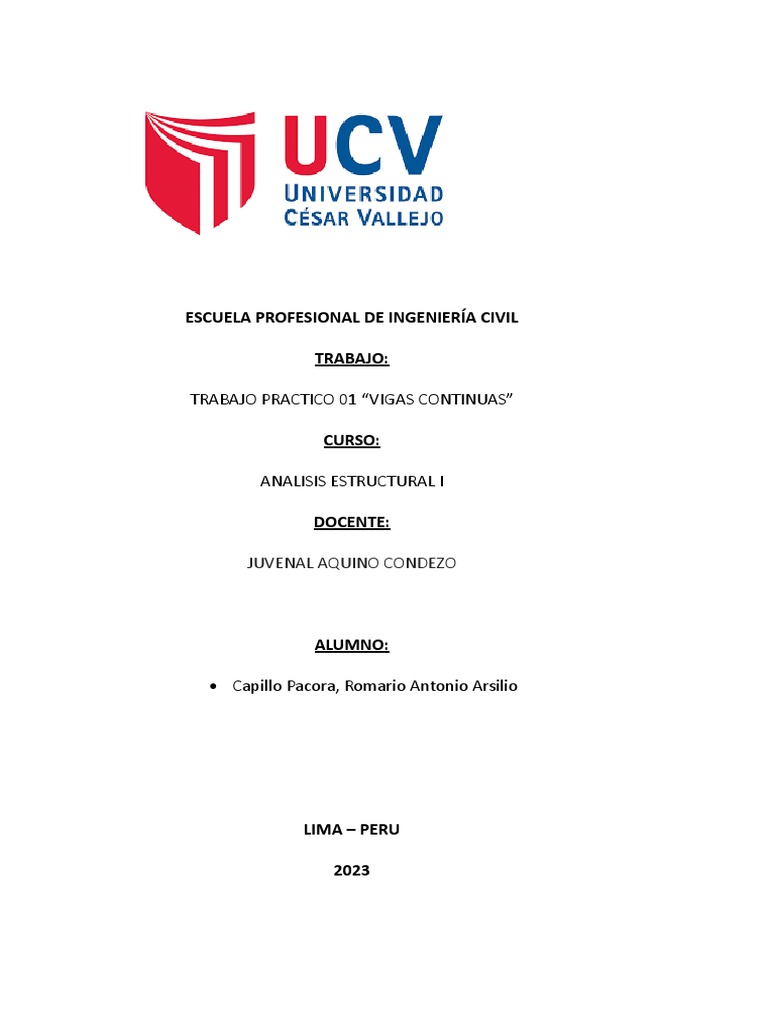

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TRABAJO:

TRABAJO PRACTICO 01 “VIGAS CONTINUAS”

CURSO:

ANALISIS ESTRUCTURAL I

DOCENTE:

JUVENAL AQUINO CONDEZO

ALUMNO:

 Capillo Pacora, Romario Antonio Arsilio

LIMA – PERU

2023
 INTRODUCCIÓN

En 1930 el profesor Hardy Cross expuso en su obra Analysis of

Continuous Frames en la revista American Society Civil Engineering,
el método de aproximaciones sucesivas que lleva su nombre. El
método de Cross es un procedimiento ideado para resolver el
problema de las estructuras reticulares.

El cálculo es relativamente sencillo, sin que aparezcan en su

desarrollo integraciones complejas ni sistemas de ecuaciones
complicados. Es más, una vez comprendido el mecanismo del
método, las operaciones matemáticas se reducen a sumas, restas,
multiplicaciones y divisiones. Además, no exige recordar nada de
memoria. Si se dispone de unas tablas de momentos, rigideces y
factores de transmisión, puede resolverse cualquier estructura. Si,
como es frecuente, se trata de estructuras con piezas de sección
constante en cada vano y con cargas uniformemente distribuidas, ni
siquiera es necesario el empleo de tablas.

El método de Cross es un método de aproximaciones sucesivas,

que no significa que sea aproximado. Quiere decir que el grado de
precisión en el cálculo puede ser tan elevado como lo desee el
calculista. Éste permite seguir paso a paso el proceso de distribución
de momentos en la estructura, dando un sentido físico muy claro a
las operaciones matemáticas que se realizan.
 VIGAS CONTÍNUAS
Las vigas son elementos fundamentales en la construcción, sean
éstas de la índole que fuera. Será el tipo, calidad y fin de la
construcción lo que determinará medidas, materiales, y, sobre
todo, su capacidad de sostener y contener pesos, presiones,
tensiones y flexiones. En principio, es importante definir que en la
teoría de vigas se contempla aquello que es denominado
“resistencia de los materiales”, siendo posible calcular la resistencia
del material con que está hecha la viga, y además analizar sus
tensiones, desplazamientos y el esfuerzo que puede soportar.

Se denominan continuas las vigas soportadas por más de dos

apoyos que no poseen articulaciones intermedias, poseen vínculos
superabundantes a los que corresponden incógnitas estáticamente
indeterminadas.

Entre las características más resaltantes, están que resultan más

económicas que una serie de tramos independientes porque, en
igualdad de luces y cargas, se encuentran sujetas a momentos
flectores menores. También presentan mayor rigidez a la acción de
cargas dinámicas. Por el contrario, como todas las vigas
hiperestáticas, estas son sensibles a la cedencia de los apoyos, que
puede alterar de forma peligrosa las condiciones estáticas.

El estudio de una viga continua, y de cualquier estructura

compleja en general, se facilita y se puede realizar con métodos
sencillos, y a veces de forma inmediata, cuando los nodos, pudiendo
rotar, no sufren desplazamientos. Si se considera una viga de nodos
rígidos y sin desplazamientos, excluidas las deformaciones elásticas,
es posible calcularla aplicando el Método de Cross.

MÉTODO DE DISTRIBUCIÓN DE MOMENTOS (CROSS)

El Método de Cross, desarrollado por Hardy Cross en 1932, parte

de una estructura ideal cuyos nodos están perfectamente rígidos, lo
que obliga que para llegar a la estructura real es necesario realizar
dos pasos:

1. Distribuir los momentos de desequilibrio que se presentan en

cada nodo.
2. Estos momentos de desequilibrio distribuidos afectan el otro
extremo de la barra.

En el método de distribución de momentos, cada articulación de

la estructura a ser analizada, es fijada a fin de desarrollar los
momentos en los extremos fijos. Después cada articulación fija es
secuencialmente liberada y el momento en el extremo fijo (el cual al
momento de ser liberado no está en equilibrio) son distribuidos a
miembros adyacentes hasta que el equilibrio es alcanzado. El
método de distribución de momentos en términos matemáticos
puede ser demostrado como el proceso de resolver una serie de
sistemas de ecuaciones por medio de iteración.

En disposición de aplicar el método distribución de momentos

para analizar una estructura, lo siguiente debe ser considerado.

 Momentos de empotramiento en extremos fijos: son los

momentos producidos al extremo del miembro por cargas
externas cuando las juntas están fijas.
 Rigidez a la Flexión: La rigidez flexional (EI/L) de un miembro es
representada como el producto del módulo de elasticidad (E) y
el Segundo momento de área, también conocido como Momento
de Inercia (I) dividido por la longitud (L) del miembro, que es
necesaria en el método de distribución de momentos, no es el
valor exacto pero es la Razón aritmética de rigidez de flexión de
todos los miembros.
 Coeficientes de reparto: Los factores de distribución pueden ser
definidos como las proporciones de los momentos no
equilibrados llevados por cada uno de los miembros.
 Coeficientes de transmisión: Los momentos no equilibrados son
llevados sobre el otro extremo del miembro cuando se permite el
giro en el apoyo. La razón de momento acarreado sobre el otro
extremo entre el momento en el extremo fijo del extremo inicial
es el coeficiente de transmisión.
Valores típicos: 0,5 para nodos sin empotramiento y 0 para nodos
empotrados.
 Convención de signos: Un momento actuando en sentido horario
es considerado positivo. Esto difiere de la [convención de signos]
usual en ingeniería, la cual emplea un sistema de coordenadas
cartesianas con el eje positivo X a la derecha y el eje positivo Y
hacia arriba, resultando en momentos positivos sobre el eje Z
siendo antihorarios.
 Estructuras de marcos: Estructuras de marcos con o sin ladeo
pueden ser analizadas utilizando el método de distribución de
momentos.
 EJERCICIO PRÁCTICO MÉTODO DE CROSS
 La viga continua de la siguiente figura, es de sección constante y
homogénea; encontrándose perfectamente empotrada en sus
extremos. Calcular los momentos en los apoyos.

Figura 8-21
 Fuente: Pytel & Singer. Resistencia de Materiales
 Comenzando con el cálculo de la rigidez relativa utilizando la
I
fórmula siguiente: K= L

 Dónde: I= Representa la Inercia, el cual es un valor desconocido

y se toma el mínimo común múltiplo de las longitudes de las
luces
 L= Representa la longitud del tramo.
 En este caso las rigideces relativas serán números enteros y
sencillos.

 Mínimo Común Multiplo Rígidez Relativa
 4 = 2 I 12
K= x  K 1= 2=2  2²
6 = L 2 6 x 3
2² y el 3 2² x 3 = 12 12
K 2= =3
4

 Se calculan los valores del Factor de Distribución “FD”, utilizando
la siguiente fórmula:
 Factor de Distribución
 K K
 FD= ∑ K  FD= 1 =0,4
∑K
K2
 FD= =0,6
∑K

 Asumiendo que todos los nodos son fijos, mediante la tabla 7-2
se obtienen los valores de los Momentos de Empotramiento
Perfecto “MEP”.
 Momentos de Empotramiento Perfecto
2
Pab
2
4500 ( 4 )( 2)
Tramo AB= M A = 2 → 2
=−2000 N ∙m
L (6)

Pab
2
4500 ( 4 )2(2)
M B= → =−4000 N ∙ m
L2 (6)2

WL
2
6000 ( 4 )2
Tramo BC= M B =M C= → =−8000 N ∙ m
12 12

FD 0,6
0 0,4
0
MEP +2000 - +8000 -
4000 8000
Desequilibrio +4000

Equilibrio -4000

-4000*0,4 -4000*0,6

TRANSMISIÓN -
-2400
1600
-
-800
1200
MOMENTOS +1200 - +5600 -
FINALES 5600 9200

Se ha supuesto una convención de signos positiva a los momentos

de la izquierda de la luz y signos negativos a la derecha de la luz de
la respectiva viga.

Al dejar libre el nodo “B”, el momento desequilibrado es 8000-

4000=4000 N.m, por lo que el momento a distribuir entre las barras
es -4000 N.m para que la suma total de momentos en “B” sea nula,
como se ha mencionado. Utilizando los valores de los FD, a la
izquierda de “B” le corresponde 0,4 (-4000)=-1600 N.m y; a la
derecha 0,6 (-4000)=-2400 N.m.
 Ahora se transmiten la mitad de dichos valores, con su mismo
signo, a los extremos opuestos. Así -1600 aplicado a la izquierda de
“B” transmite -800 a “A”, y -2400 aplicado a la derecha de “B”
transmite -1200 a “C”. Como “A” y “C” están perfectamente
empotrados, y así han de quedar, absorben estos momentos
transmitidos y la distribución ha concluido.

Los valores finales del momento en cada apoyo se obtienen

sumando algebraicamente para cada uno de los valores de la
columna vertical que se indica en el cuadro. Si se quiere estos
momentos finales se pueden convertir en momentos flexionantes
convencionales, cambiando el signo a la izquierda de cada tramo

COMENTARIO DEL ALUMNO:

Las vigas continuas son vigas de múltiples luces que tienen

múltiples soportes a lo largo de la longitud de la viga. Un ejemplo de
una viga continua sería una viga única que sea soportada por varias
columnas a lo largo de su longitud. Este rayo es indeterminado ya
que hay más reacciones desconocidas.
 REFERENCIAS BIBLIOGRÁFICAS

 Pitel, A. y Singer, Ferdinand. (1987). Resistencia de Materiales (4a ed.).

Mexico: Alfaomega.

Recursos Electrónicos
 Ing. Williams López. Marzo 2007. Teoría de Estructuras-Método de
Cross-
http://www.slideshare.net/wlopezalmarza/teoria-de-estructuras-metodo-
de-cross.

 Ingeniería Rural. Noviembre 2001. Bases del Método de Cross.

http://www.uclm.es/area/ing_rural/trans_const/temas6y7.pdf

Medios Audiovisuales
 Profesor Jaramillo. (2011). Solucion de una Viga hiperestatica por el
Método de Cross. [audiovisual]. Colombia.
