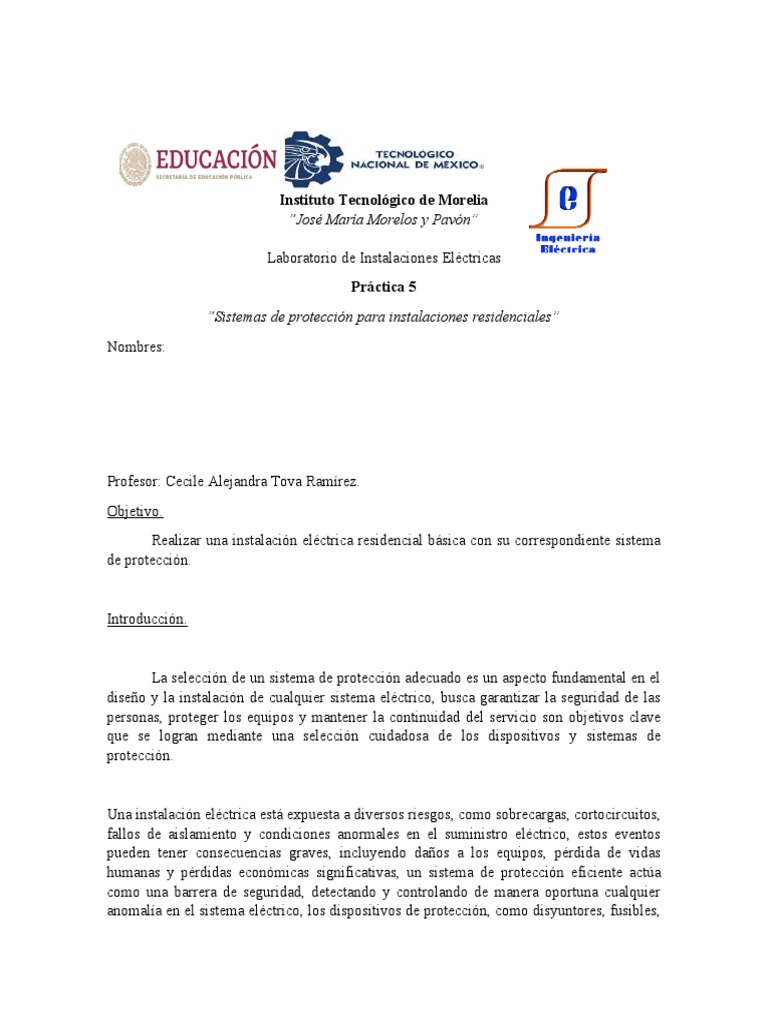

Instituto Tecnológico de Morelia

“José María Morelos y Pavón”

Laboratorio de Instalaciones Eléctricas

Práctica 5
“Sistemas de protección para instalaciones residenciales”
Nombres:

Profesor: Cecile Alejandra Tova Ramírez.

Objetivo.
Realizar una instalación eléctrica residencial básica con su correspondiente sistema
de protección.

Introducción.

La selección de un sistema de protección adecuado es un aspecto fundamental en el

diseño y la instalación de cualquier sistema eléctrico, busca garantizar la seguridad de las
personas, proteger los equipos y mantener la continuidad del servicio son objetivos clave
que se logran mediante una selección cuidadosa de los dispositivos y sistemas de
protección.

Una instalación eléctrica está expuesta a diversos riesgos, como sobrecargas, cortocircuitos,
fallos de aislamiento y condiciones anormales en el suministro eléctrico, estos eventos
pueden tener consecuencias graves, incluyendo daños a los equipos, pérdida de vidas
humanas y pérdidas económicas significativas, un sistema de protección eficiente actúa
como una barrera de seguridad, detectando y controlando de manera oportuna cualquier
anomalía en el sistema eléctrico, los dispositivos de protección, como disyuntores, fusibles,
relés de sobrecarga y sistemas de puesta a tierra, desempeñan un papel crucial al
interrumpir rápidamente la corriente eléctrica en caso de una falla.

Desarrollo.
MATERIAL:
- Cinta de aislar.
- Pinzas para cortar cable.
- Cable o alambre.
- Fusible y/o interruptor termomagnético.
- Interruptor sencillo.
- 2 Interruptores de 3 vías.
- 2 lámparas con socket.
- Contacto sencillo o doble.
- Aparato(s) con clavija para conectar.

PROCEDIMIENTO:
1.- Dibujar el esquema de alambrado que corresponde a la instalación que se va a
realizar con el sistema de protección.
2.- Realizar la conexión física de los diferentes elementos de la instalación, de
acuerdo con el esquema de alambrado dibujado, incluyendo su sistema de
protección.

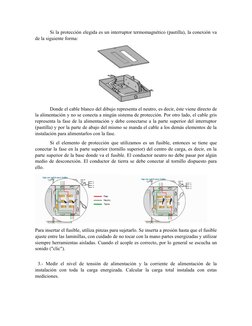

 Si la protección elegida es un interruptor termomagnético (pastilla), la conexión va
de la siguiente forma:

Donde el cable blanco del dibujo representa el neutro, es decir, éste viene directo de
la alimentación y no se conecta a ningún sistema de protección. Por otro lado, el cable gris
representa la fase de la alimentación y debe conectarse a la parte superior del interruptor
(pastilla) y por la parte de abajo del mismo se manda el cable a los demás elementos de la
instalación para alimentarlos con la fase.
Si el elemento de protección que utilizamos es un fusible, entonces se tiene que
conectar la fase en la parte superior (tornillo superior) del centro de carga, es decir, en la
parte superior de la base donde va el fusible. El conductor neutro no debe pasar por algún
medio de desconexión. El conductor de tierra se debe conectar al tornillo dispuesto para
ello.

Para insertar el fusible, utiliza pinzas para sujetarlo. Se inserta a presión hasta que el fusible
ajuste entre las laminillas, con cuidado de no tocar con la mano partes energizadas y utilizar
siempre herramientas aisladas. Cuando el acople es correcto, por lo general se escucha un
sonido ("clic").

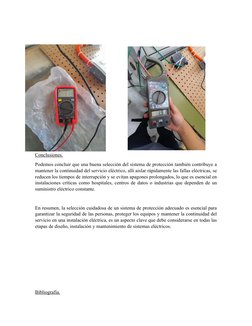

3.- Medir el nivel de tensión de alimentación y la corriente de alimentación de la

instalación con toda la carga energizada. Calcular la carga total instalada con estas
mediciones.
Conclusiones.
Podemos concluir que una buena selección del sistema de protección también contribuye a
mantener la continuidad del servicio eléctrico, allí aislar rápidamente las fallas eléctricas, se
reducen los tiempos de interrupción y se evitan apagones prolongados, lo que es esencial en
instalaciones críticas como hospitales, centros de datos o industrias que dependen de un
suministro eléctrico constante.

En resumen, la selección cuidadosa de un sistema de protección adecuado es esencial para

garantizar la seguridad de las personas, proteger los equipos y mantener la continuidad del
servicio en una instalación eléctrica, es un aspecto clave que debe considerarse en todas las
etapas de diseño, instalación y mantenimiento de sistemas eléctricos.

Bibliografía.

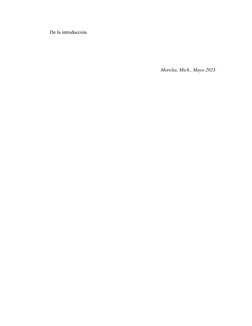

De la introducción.

Morelia, Mich., Mayo 2023.
