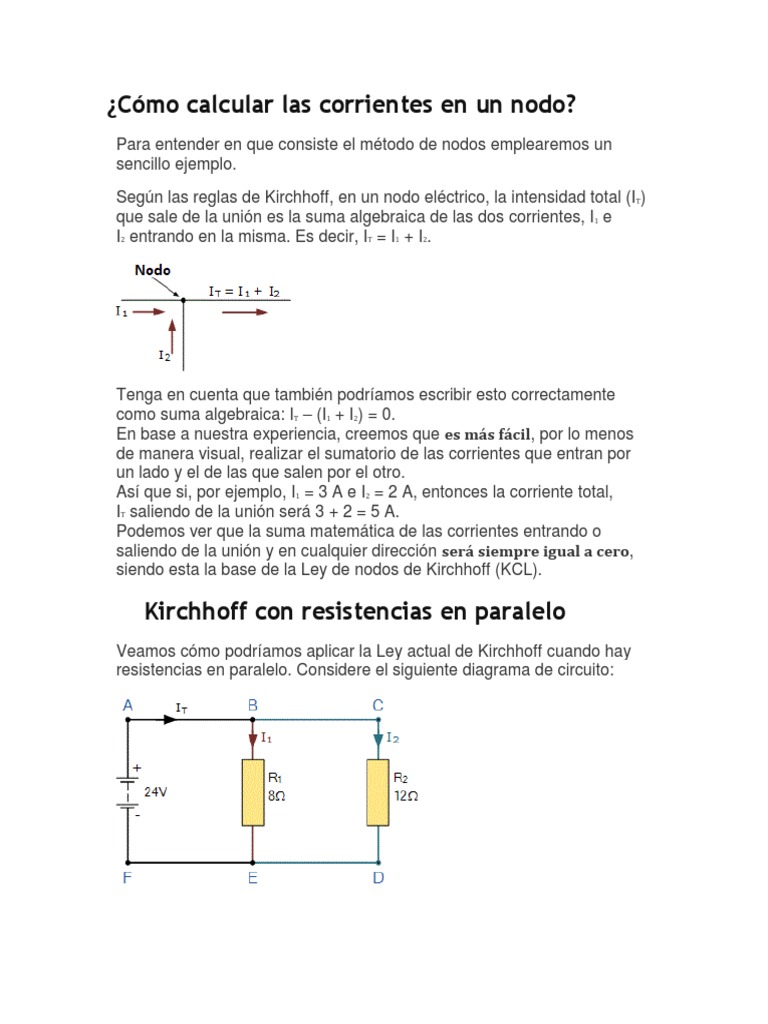

¿Cómo calcular las corrientes en un nodo?
Para entender en que consiste el método de nodos emplearemos un
sencillo ejemplo.
Según las reglas de Kirchhoff, en un nodo eléctrico, la intensidad total (IT)
que sale de la unión es la suma algebraica de las dos corrientes, I1 e
I2 entrando en la misma. Es decir, IT = I1 + I2.
Tenga en cuenta que también podríamos escribir esto correctamente
como suma algebraica: IT – (I1 + I2) = 0.
En base a nuestra experiencia, creemos que es más fácil, por lo menos
de manera visual, realizar el sumatorio de las corrientes que entran por
un lado y el de las que salen por el otro.
Así que si, por ejemplo, I1 = 3 A e I2 = 2 A, entonces la corriente total,
IT saliendo de la unión será 3 + 2 = 5 A.
Podemos ver que la suma matemática de las corrientes entrando o
saliendo de la unión y en cualquier dirección será siempre igual a cero,
siendo esta la base de la Ley de nodos de Kirchhoff (KCL).
Kirchhoff con resistencias en paralelo
Veamos cómo podríamos aplicar la Ley actual de Kirchhoff cuando hay
resistencias en paralelo. Considere el siguiente diagrama de circuito:

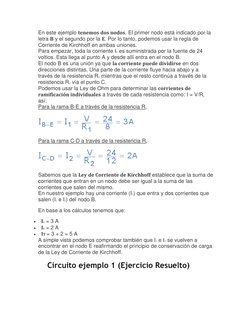

En este ejemplo tenemos dos nodos. El primer nodo está indicado por la
letra B y el segundo por la E. Por lo tanto, podemos usar la regla de
Corriente de Kirchhoff en ambas uniones.
Para empezar, toda la corriente IT es suministrada por la fuente de 24
voltios. Esta llega al punto A y desde allí entra en el nodo B.
El nodo B es una unión ya que la corriente puede dividirse en dos
direcciones distintas. Una parte de la corriente fluye hacia abajo y a
través de la resistencia R1 mientras que el resto continúa a través de la
resistencia R2 vía el punto C.
Podemos usar la Ley de Ohm para determinar las corrientes de
ramificación individuales a través de cada resistencia como: I = V/R,
así:
Para la rama B-E a través de la resistencia R1
Para la rama C-D a través de la resistencia R2
Sabemos que la Ley de Corriente de Kirchhoff establece que la suma de
corrientes que entran en un nodo debe ser igual a la suma de las
corrientes que salen del mismo.
En nuestro ejemplo hay una corriente (IT) que entra y dos corrientes que
salen (I1 e I2) del nodo B.
En base a los cálculos tenemos que:
I1 = 3 A
I2 = 2 A
IT = 3 + 2 = 5 A
A simple vista podemos comprobar también que I1 e I2 se vuelven a
encontrar en el nodo E reafirmando el principio de conservación de carga
de la Ley de Corriente de Kirchhoff.
Circuito ejemplo 1 (Ejercicio Resuelto)
En este ejemplo hay cuatro nodos distintos donde la corriente se separa
o se junta entre sí. Estos son los nodos A, C, E y F.
La corriente de alimentación IT se separa en el nodo A, fluyendo a través
de las resistencias R1 y R2, volviendo a juntarse en el nodo C antes de
separarse nuevamente a través de las resistencias R3, R4 y R5 y
finalmente juntándose nuevamente en el nodo F.
Antes de calcular las corrientes individuales que fluyen a través de cada
rama de resistencia, primero debemos calcular la corriente total del
circuito, IT.
La ley de Ohm nos dice que I = V/R y como sabemos el valor de V, 132
voltios, necesitamos calcular la resistencia equivalente del circuito.
Cálculo resistencia A-C: RAC
Cálculo resistencia C-F: RCF

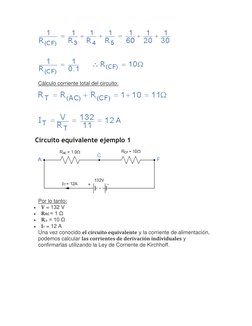

Cálculo corriente total del circuito:
Circuito equivalente ejemplo 1
Por lo tanto:
V = 132 V
RAC = 1 Ω
RCF = 10 Ω
IT = 12 A
Una vez conocido el circuito equivalente y la corriente de alimentación,
podemos calcular las corrientes de derivación individuales y
confirmarlas utilizando la Ley de Corriente de Kirchhoff.
También podemos volver a comprobar si la Ley de Corriente de Kirchhoff
se mantiene ya que las corrientes que entran en la unión son positivas,
mientras que las que salen de la unión son negativas.
La suma algebraica sería:
I1 + I2 – I3 – I4 – I5 = 0
5 + 7 – 2 – 6 – 4 = 0.
Por lo tanto, podemos confirmar que la Ley actual de Kirchhoff (KCL) es
verdadera y correcta en este ejemplo.
Circuito ejemplo 2 (Ejercicio Resuelto)

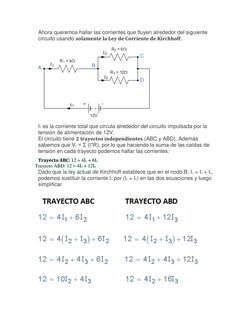

Ahora queremos hallar las corrientes que fluyen alrededor del siguiente
circuito usando solamente la Ley de Corriente de Kirchhoff.
IT es la corriente total que circula alrededor del circuito impulsada por la
tensión de alimentación de 12V.
El circuito tiene 2 trayectos independientes (ABC y ABD). Además
sabemos que VT = Σ (I*R), por lo que haciendo la suma de las caídas de
tensión en cada trayecto podemos hallar las corrientes:
Trayecto ABC: 12 = 4I1 + 6I2
Trayecto ABD: 12 = 4I1 + 12I3
Dado que la ley actual de Kirchhoff establece que en el nodo B, I1 = I2 + I3,
podemos sustituir la corriente I1 por (I2 + I3) en las dos ecuaciones y luego
simplificar.

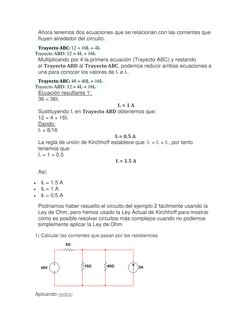

Ahora tenemos dos ecuaciones que se relacionan con las corrientes que
fluyen alrededor del circuito.
Trayecto ABC: 12 = 10I2 + 4I3
Trayecto ABD: 12 = 4I2 + 16I3
Multiplicando por 4 la primera ecuación (Trayecto ABC) y restando
el Trayecto ABD al Trayecto ABC, podemos reducir ambas ecuaciones a
una para conocer los valores de I2 e I3.
Trayecto ABC: 48 = 40I2 + 16I3
Trayecto ABD: 12 = 4I2 + 16I3
Ecuación resultante 1:
36 = 36I2
I2 = 1 A
Sustituyendo I2 en Trayecto ABD obtenemos que:
12 = 4 + 16I3
Dando:
I3 = 8/16
I3 = 0.5 A
La regla de unión de Kirchhoff establece que: I1 = I2 + I3 , por tanto
tenemos que:
I1 = 1 + 0.5
I1 = 1.5 A
Así:
I1 = 1.5 A
I2 = 1 A
I3 = 0.5 A
Podríamos haber resuelto el circuito del ejemplo 2 fácilmente usando la
Ley de Ohm, pero hemos usado la Ley Actual de Kirchhoff para mostrar
cómo es posible resolver circuitos más complejos cuando no podemos
simplemente aplicar la Ley de Ohm.
1) Calcular las corrientes que pasan por las resistencias

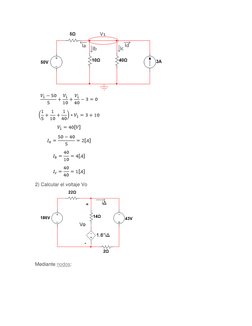

Aplicando nodos:
2) Calcular el voltaje Vo
Mediante nodos:

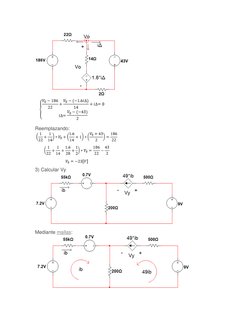

Reemplazando:
3) Calcular Vy
Mediante mallas:

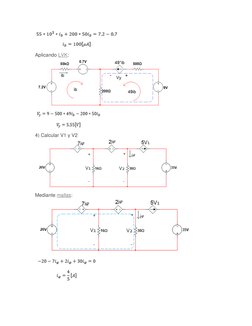

Aplicando LVK:
4) Calcular V1 y V2
Mediante mallas:
Para calcular la tensión en un nodo solo hay que seguir el camino mas
conveniente (el camino en el cual tengas datos) hasta llegar a un punto de
referencia.
5) Calcular la potencia de la fuente dependiente
Mediante supernodos:
El signo negativo se debe a la corriente que está entrando por el potencial
negativo de la fuente dependiente.
6) Calcular el valor de la tensión Vo mediante el metodo de supermallas y nodos
Supermallas:
Método nodos:
7) Calcular la potencia de la fuente de 20[V]
Mediante supernodo:
8) Calcular las corrientes de malla
Mediante supermalla:
