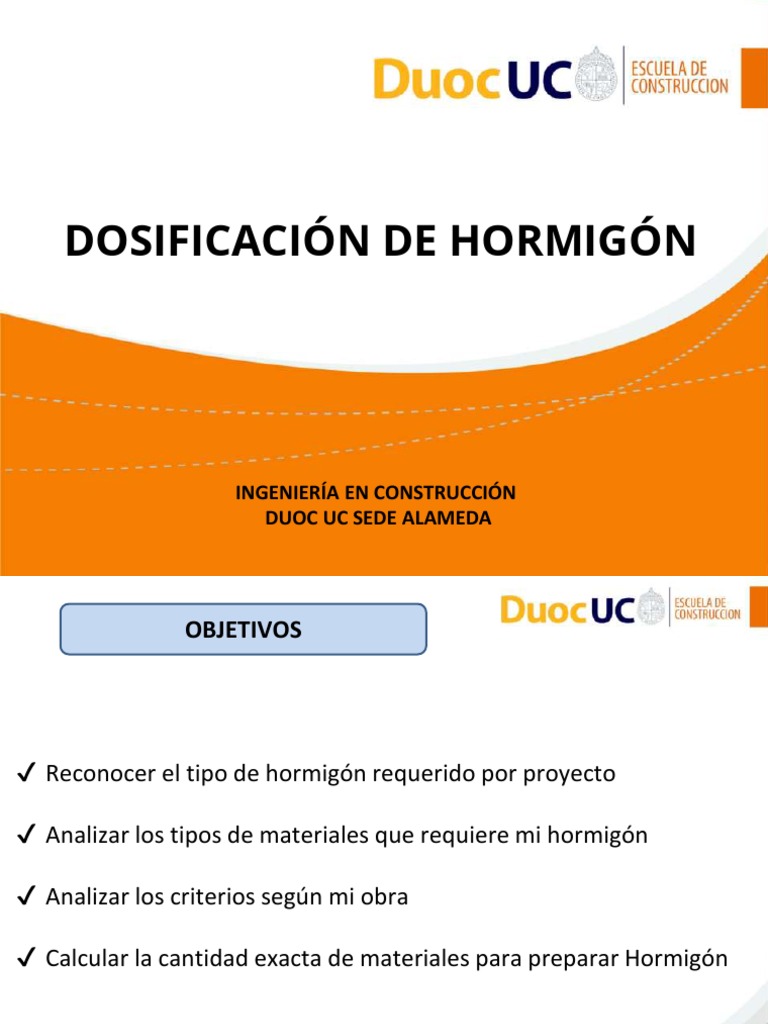

DOSIFICACIÓN DE HORMIGÓN
INGENIERÍA EN CONSTRUCCIÓN
DUOC UC SEDE ALAMEDA
OBJETIVOS
✔ Reconocer el tipo de hormigón requerido por proyecto
✔ Analizar los tipos de materiales que requiere mi hormigón
✔ Analizar los criterios según mi obra
✔ Calcular la cantidad exacta de materiales para preparar Hormigón
Que tipo de Hormigón requiero
G 20 (10) 40 / 8
Que tipo de Hormigón requiero
G 20 (90) 40 / 8
G20. 20 Mpa Resistencia a la compresión en
probeta cilíndrica de 15 de diámetro por 30 de alto.
(90) Nivel de confianza % ó 10% Fd
40 TMN del árido (en mm)
8 Descenso del cono o docilidad
VERIFICO EL TMN
VERIFICO EL TMN
Resistencia de Dosificación
A la resistencia de Proyecto se le
agregan factores de seguridad.
Rp = 20 Mpa ó 200 Kg/cm2
Rd = Rp + (t x s)
Valores de seguridad T
Valores de seguridad S
Lo amplificamos x 10 para trabajar con kf/cm2
Resistencia de Dosificación
Rd = Rp + (t x s)
Rd = 200 Kgf/cm2 + (1,282 x 50)
Rd = 264 Kgf/cm2
Calcular la Ra/c
Ahora busco la razón agua cemento (R A/C) que corresponde,
según tabla recomendada en ACI 211.
Calcular la Ra/c
Ecuación de la recta
Ra/c = 0,595 = 0,60
Agua de Amasado
Se busca por tabla la cantidad de agua, esto tiene relación con el TMN
del árido y la docilidad, en este caso tenemos TMN 40 mm y Cono 8
Se utiliza 0,170 m3 ó 170 litros de agua por m3
Volumen del Aire Ocluido
EL aire atrapado es según el TMN de 40 mm
corresponde a 0,010 m3
Dosis de Cemento
Si mi R A/C = A/C el cemento es
W = 0,170 m3 x 1000 = 195 Lts
C = 170 = 283 Kg de Cemento por m3
0,6
Dosis Mínima de cemento
Volumen del Árido
CEMENTO AGUA
AIRE
ÁRIDOS GRUESO Y
FINO
Volumen del Árido
Vol. Árido = 1m3 – (W +A +C) m3
Vol. Árido = 1m3 – (0,170 + 0,010 + 0,094)
Vol. Árido = 0,726 m3
Para calcular el volumen del cemento, se divide (283 Kg) por su
Peso Especifico de 3000Kg/m3
Volumen del Árido
Revisemos nuestro árido Grueso
TMN 40 mm
Árido Fino
Grafico
TMN y Absoluto
Da = Tamaño máximo absoluto
Es el tamaño de la partícula correspondiente al
menor tamiz por el cual pasa el 100%.
Dn = Tamaño máximo nominal
Es el tamaño de la partícula correspondiente al
tamiz inmediatamente siguiente a aquel por el
cual pasa el 100%, Da. Si por éste tamiz pasa
90% o menos, entonces Dn = Da
Módulo de Finura
Árido Fino (Arenas).
Según % acumulado retenido: es la sumatoria de los
porcentajes acumulados retenidos del tamiz 5 mm a l0,160
mm dividido por100.
✔ Σ% Ret. Acumulado/100
Árido Grueso (Gravas).
Según % acumulado retenido: es la sumatoria de los
porcentajes acumulados retenidos de los tamices de la
serie preferida dividido por100.
✔ Σ% Ret. Acumulado/100
Porcentaje de Áridos F y G
Para calcular la proporcionalidad de la mezcla se
deben plantear las ecuaciones con el módulo de
finura:
M.F.A1+M.F.A2=MF Árido Ideal que es 5,75
A1+A2=1o100%
Revisemos nuestro árido Grueso
TMN 40 mm
Árido Fino
Ecuaciones
2.93 A1 + 7.47 A2 = 5,75
A1 + A2 = 1o100%
Por reducción
2.93 A1 + 7.47 A2 = 5,75
-2.93 A1 – 2.93 A2 = -2.93
4.54 A2 = 2,82
A2 = 2,82/ 4.54
A2 = 0.62 ó 62%
A1 = 0.38 ó 38%
Por lo tanto
Cantidad de Áridos
Árido = 0,726 m3 x 62 % grava 0,450 m3
X 38 % arena 0,276 m3
Lo multiplicamos por su DRSSS (Kg/m3) para sacar su peso
Grava 0,450 m3 x 2669 Kg/m3 = 1.201 Kg
Arena 0,276 m3 x 2520 Kg/m3 = 696 Kg
Calculamos la Densidad del H°
Sumamos Todas las masas
Grava = 1.201 Kg
Arena = 696 Kg
Cemento = 283 Kg
Agua = 170 Kg
Total = 2350 Kg/m3
La densidad del hormigón va desde los 2.000 hasta los 2.800 kg/m3 aprox.
Hormigón
Se denomina Hormigón a la mezcla
normalizada de áridos fino y grueso,
cemento, agua y en algunos casos
aditivos.
Hormigón Armado
Cuando el hormigón lleva una
armadura de acero de refuerzo
se le denomina Hormigón
Armado.
DUOC UC
.
Talleres DUOC UC
Talleres DUOC UC
Talleres DUOC UC
Talleres DUOC UC
Repaso
¿Cómo considero la Resistencia de Dosificación?
¿Si mi Ra/c es 0,6 y tengo 170 lts de agua cuanto
cemento necesito, cómo se calcula?
¿Cuál es la dosis mínima de cemento para HA?
¿Cómo calculo el MF?
¿Cuál es el MFI y cómo llego a el?
Muchas gracias por su
atención!!
Profesor
Freddy Muñoz Campos
fre.munozc@profesor.duoc.cl
FIN UNIDAD DE APRENDIZAJE
