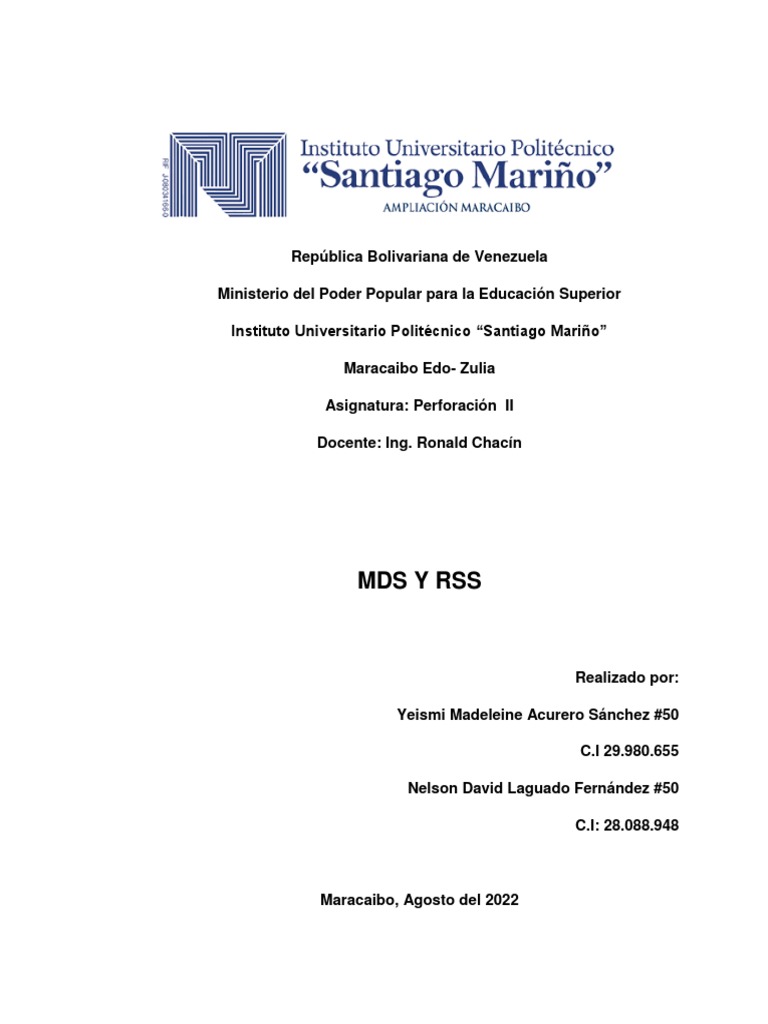

República Bolivariana de Venezuela

Ministerio del Poder Popular para la Educación Superior

Instituto Universitario Politécnico “Santiago Mariño”

Maracaibo Edo- Zulia

Asignatura: Perforación II

Docente: Ing. Ronald Chacín

MDS Y RSS

Realizado por:

Yeismi Madeleine Acurero Sánchez #50

C.I 29.980.655

Nelson David Laguado Fernández #50

C.I: 28.088.948

Maracaibo, Agosto del 2022

 1

SERVICIOS DE PERFORACIÓN DIRECCIONAL

 2

DESARROLLO
RSS PUSH THE BIT

1.- PowerDrive Archer

El PowerDrive Archer RSS ofrece perfiles de pozos 3D complejos al tiempo

que mantiene una alta calidad ROP y wellbore. Minimiza la restricción del perfil del
pozo y optimiza el ángulo de ataque en formaciones problemáticas. El sistema
permite a los operadores maximizar la exposición a los yacimientos, aumentando el
potencial de producción de hidrocarburos. El aumento de la capacidad de DLS
proporciona control en formaciones no consolidadas.

El PowerDrive Archer RSS produce pozos suaves y de alta calidad, lo que

reduce el balanceo/ deslizamiento, el par y la resistencia, además de facilitar el
funcionamiento de la carcasa y los troncos alámbricos para completar pozos sin
problemas. Sus componentes móviles son internos; sus almohadillas internas
empujan contra un manguito articulado pivotado sobre una junta universal para
desviar la unidad de dirección del eje de las herramientas. Esto crea un efecto
híbrido que impulsa la broca, entregando perfiles de pozos que antes solo eran
posibles con motores.

Las ventajas adicionales del PowerDrive Archer RSS incluyen la capacidad

de perforar curvas y trayectorias complejas y realizar pistas laterales de ojo abierto
en cualquier punto sin necesidad de salir del agujero. Puede arrancar más profundo
y aterrizar temprano en el reservorio, maximizando el ROP para un rendimiento
óptimo en la sección vertical y reduciendo el riesgo de adherencia mecánica al
tiempo que mejora la calidad del pozo. Se pueden completar pistas laterales
direccionales de pozo abierto rápido y confiable para reducir el tiempo dedicado a
la perforación de pozos multilaterales y permitir que los pozos se coloquen
exactamente donde sea necesario.
 3

1.1.- Ventajas

 Altas tasas de construcción desde cualquier inclinación

 Trayectoria del pozo anteriormente solo posible con motores de
desplazamiento positivo
 Mejora de la colocación del pozo en el punto óptimo del embalse
 Pozo liso para facilitar la finalización
 Unidad de dirección híbrida única para un DLS máximo
 Inclinación continua de casi bits y medición de azimut
 Medición de rayos gamma azimutales de bits cercanos

1.2.-Especificaciones
 4

2.- PowerDrive Orbit G2

El PowerDrive Orbit G2 RSS es muy versátil, resistente y fiable en cualquier

entorno operativo global. Reduce el tiempo de perforación y aumenta la eficiencia
con su capacidad de dirigir a altas rpm BHA. Un innovador diseño de almohadilla
aumenta la resistencia a la abrasión con sellado de metal a metal para manejar
fluidos de perforación agresivos y condiciones severas de fondo de pozo para
tiradas más largas. Con opciones de doble enlace descendente, incluido el servicio
de enlace descendente de circulación continua QuikDownlink, cumple con todos los
comandos de la superficie para cualquier tipo de plataforma, permite la toma de
decisiones en tiempo real y proporciona un excelente control direccional.

Proporciona mediciones de inclinación de retención continua de seis ejes y

acimut (HIA) que, junto con la automatización de bucle cerrado, optimizan la
colocación del pozo y el control de la trayectoria para tangentes más suaves. La
identificación temprana de las zonas de interés es proporcionada por su medición
extendida de rayos gamma. Maximiza la capacidad de gravedad de dogleg (DLS)
para curvas más cerradas, pero minimiza DLS en laterales y permite un control
temprano.

Con un soporte de hasta 350 rpm, el PowerDrive Orbit G2 RSS ha mejorado

la durabilidad para condiciones severas de fondo de pozo y proporciona
confiabilidad adicional en operaciones complejas donde el stick/slip, los choques y
torque severos y los sistemas hidráulicos complejos son riesgos significativos.
Ofrece un ROP más alto y puede perforar desde la zapata hasta el TD en una sola
carrera, lo que reduce los días de operación. Y eso ayuda a reducir las emisiones.
 5

2.1.- Ventajas

 Diseño innovador de almohadilla con sellado de metal a metal para manejar

fluidos de perforación corrosivos y condiciones severas de fondo de pozo
 Mayor capacidad de DLS en la curva, pero DLS minimizado en el lateral
para pozos más suaves
 6

 Mediciones HIA continuas de seis ejes para una mejor definición de TVD y
un posicionamiento preciso del pozo
 Opciones de doble enlace descendente para cumplir con todos los
comandos de superficie para cualquier tipo de plataforma

2.2.- Especificaciones
 7

RSS POINT THE BIT

3.- Revolution Core RSS

Revolution Core RSS proporciona perforación de precisión en pozos de

alcance extendido mediante el uso de tecnología point-the-bit, que mejora la calidad
del pozo, las tasas de penetración y la vida útil de la broca. El diseño corto y
compacto reduce la complejidad de la tecnología de perforación rotativa direccional
y coloca las mediciones LWD críticas cerca de la barrena. El RSS utiliza un
estabilizador de pivote para orientar el eje de la broca con el eje de la trayectoria del
pozo planificada, lo que optimiza el proceso de perforación direccional y maximiza
la eficiencia de perforación.

La rotación relativa entre el eje central, que transmite torsión a la broca, y

una carcasa exterior no giratoria impulsan una bomba hidráulica. Esta bomba
genera la fuerza motriz para desviar la sarta de perforación según lo programado
en el plan del pozo. El RSS está disponible en varios tamaños que van desde 5-3/4
a 18-1/4 pulgadas. Los 4 3/4, 63/4 y 8 1/4 pulgadas. Los modelos están disponibles
con carrera estándar o carrera reducida (RS).

3.1.- Ventajas

Ideal para la perforación de pozos de alcance extendido, bajo balance y

tangentes, para la perforación de vertical y construcción a horizontal y para perforar
en formaciones que requieran intervalos de deslizamiento reducidos. El diseño de
la punta de la broca mejora la calidad del pozo, lo que aumenta la velocidad de
eliminación de recortes y permite un funcionamiento suave de la tubería de
revestimiento y el revestimiento

El enlace descendente sobre la marcha reduce el tiempo improductivo y

permite un control de dirección preciso. Los sensores integrados miden vibraciones,
torbellinos y deslizamientos, que permiten estrategias de mitigación en tiempo real.
 8

Los sensores cercanos a la barrena brindan un registro crítico durante la perforación

(LWD) mediciones para una geonavegación más precisa. Los estabilizadores
cercanos a la barrena mejoran la calidad del pozo y el ensamblaje del fondo del
pozo. Una opción motorizada está disponible para mejorar aún más la tasa de
penetración. . El sistema giratorio direccional (RSS) es compatible con todos los
sistemas Weatherford LWD.

La herramienta perfora con una alta tasa de construcción en pozos

desviados, pero puede configurarse para mantener una baja tortuosidad en
aplicaciones laterales y tangentes.

3.2.- Especificaciones
 9

4.- Revolution HDL (High Dogleg) RSS

El Weatherford Revolution HDL RSS permite la perforación de precisión en

secciones de construcción complejas para ofrecer una mayor exposición del
yacimiento y una perforación más rápida. Revolution HDL RSS tiene un diseño corto
y compacto que reduce la complejidad de la perforación rotatoria direccional al
mismo tiempo que coloca las mediciones LWD críticas cerca de la barrena para un
mejor control de la trayectoria y ubicación del pozo.

El HDL RSS puede perforar pozos complejos con una rotación total del
conjunto de fondo de pozo (BHA) a una velocidad de hasta 16°/100 pies (30 m). El
RSS permite la perforación completa de zapata a zapata en una sola carrera para
lograr trayectorias de pozos previamente inalcanzables y reducir el tiempo total de
perforación. El RSS también cuenta con una rotación continua de la sarta que
reduce el par de perforación y el arrastre, proporciona una mejor limpieza del pozo
y mejora la calidad del pozo.

Aplicable a pozos de alta tasa de construcción, de perforación de un solo

recorrido desde vertical y de construcción a horizontal y de monitoreo en tiempo real
para control geológico.

4.1.- Ventajas

 El sistema giratorio direccional (RSS) de pata de perro alta (HDL) de

Revolution permite arranques profundos en pozos de alta tasa de
construcción para maximizar la exposición del yacimiento.
 El RSS logra una alta tasa de construcción en aplicaciones curvas, pero
puede ser configurado para mantener una baja tortuosidad en aplicaciones
laterales y tangentes.
 El RSS realiza giros de pata de perro alto.
 10

 El RSS se puede integrar completamente con cualquier sistema de

adquisición de registros durante la perforación (LWD) de Weatherford.
 El diseño de apuntar la barrena del RSS mejora la calidad del pozo, lo que
hace que la eliminación de recortes sea más eficiente y permite que los
sistemas de revestimiento y revestimiento funcionen sin problemas hasta el
fondo.
 La inclinación cercana a la broca y el sensor de rayos gamma facilitan la
visualización en tiempo real del monitoreo y control geológico.
 El enlace descendente sobre la marcha reduce el tiempo improductivo del
equipo y permite control de dirección preciso.
 Los sensores integrados miden vibraciones, torbellinos y deslizamientos, que
permite a los operadores implementar estrategias de mitigación en tiempo
real.
 El diseño compacto del RSS posiciona mediciones LWD críticas cerca de la
broca para una geonavegación más precisa.
 El pivote está optimizado para pozos de alta tasa de construcción.
 La configuración de batería dual opcional del RSS amplía el rendimiento
operativo
 11

4.2.- Especificaciones
