Rehabilitación de agua potable y alcantarillado en Urb. Tres de Octubre

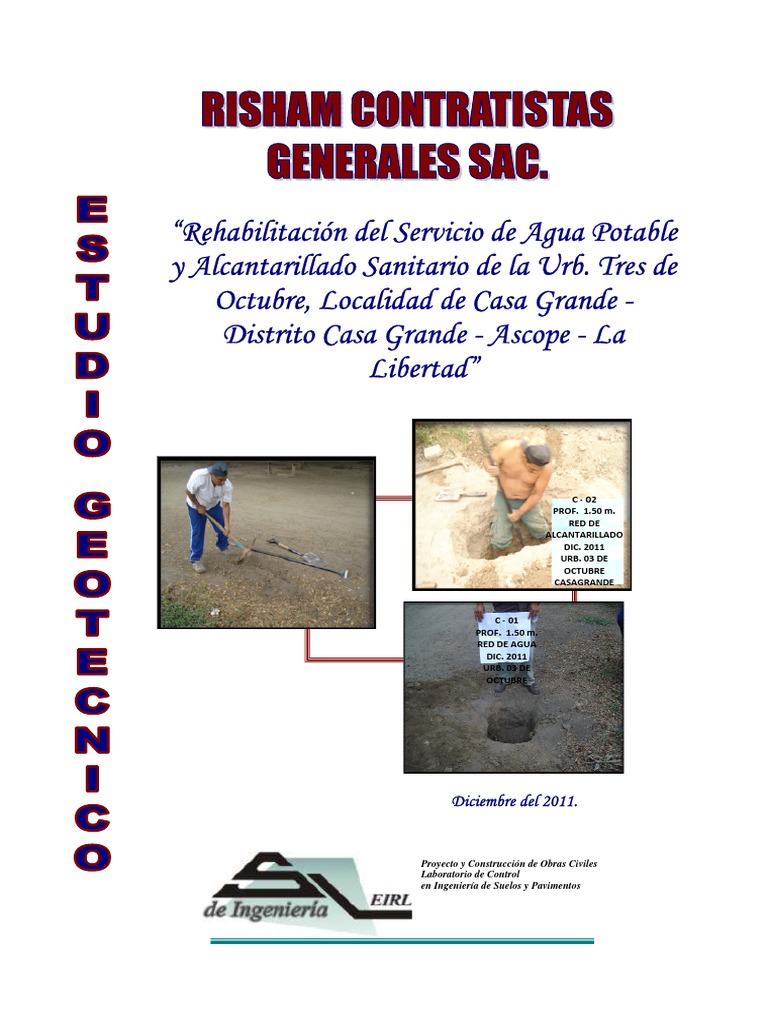

“Rehabilitación del Servicio de Agua Potable
y Alcantarillado Sanitario de la Urb. Tres de

Octubre, Localidad de Casa Grande -
Distrito Casa Grande - Ascope - La
Libertad”
C ‐ 02
PROF. 1.50 m.
RED DE
ALCANTARILLADO
DIC. 2011
URB. 03 DE
OCTUBRE
CASAGRANDE
C ‐ 01
PROF. 1.50 m.
RED DE AGUA
DIC. 2011
URB. 03 DE
OCTUBRE
Diciembre del 2011.
Proyecto y Construcción de Obras Civiles

Laboratorio de Control
en Ingeniería de Suelos y Pavimentos
ESTUDIO DE CAPACIDAD ADMISIBLE
SOLICITADO : RISHAM CONTRATISTAS GENERALES SAC.
PROYECTO : “Rehabilitación del Servicio de Agua Potable y
Alcantarillado Sanitario de la Urb.Tres de Octubre,
Localidad de Casa Grande - Distrito Casa Grande-
Ascope - La Libertad”.
LUGAR : Localidad : Urb. Tres de Octubre.
Distrito : Casa Grande.
Provincia : Ascope.
Departamento : La Libertad.
DICIEMBRE DEL 2011

CONTENIDO
I. RESUMEN
I.1 CONCLUSIONES
I.2 RECOMENDACIONES
II. INFORME TECNICO
II.1 GENERALIDADES
II.1.1 Antecedentes
II.1.2 Objetivo del Estudio
II.1.3 Ubicación y Descripción del Area en estudio
II.1.4 Acceso al Area en Estudio
II.1.5 Clima
II.2 GEOLOGIA Y SISMICIDAD
II.2.1 Geología
II.2.2 Sismicidad
II.3 TRABAJOS DE CAMPO
II.4 ENSAYOS DE LABORATORIO
II.5 TRABAJOS DE GABINETE
II.5.1 Perfil Estratigrafico

II.5.2 Conformación del Subsuelo
II.6 ANALISIS DE LA CIMENTACION
II.6.1 Profundidad de la Cimentación

II.6.2 Tipo de Cimentación
II.6.3 Cálculo de la Capacidad Portante Admisible
II.6.4 Cálculo de Asentamientos
II.7 AGRESION AL SUELO DE CIMENTACION

II.8 REFERENCIAS
III. ANEXOS
III.1 PLANO DE UBICACIÓN GEOGRÁFICA
III.2 PERFIL ESTRATIGRAFICO
III.3 ENSAYOS DE LABORATORIO
III.3.1 CONTENIDO DE HUMEDAD

III.3.2 ANALISIS GRANULOMETRICO
III.3.3 ENSAYO DE DENSIDAD MAXIMAS Y MINIMAS
III.3.4. PESO ESPECIFICO DE SOLIDOS
III.3.5. LIMITES DE ATTERBERG
III.3.6. ENSAYO DE SALES SOLUBLES
III.4 FOTOGRAFIAS
ESTUDIO DE SUELOS CON FINES DE CIMENTACION DEL PROYECTO
“REHABILITACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO
SANITARIO DE LA URB. TRES DE OCTUBRE, LOCALIDAD DE CASA GRANDE,
DISTRITO DE CASA GRANDE - PROVINCIA DE ASCOPE - DEPARTAMENTO
DE LA LIBERTAD”.
I. RESUMEN
I.1 CONCLUSIONES Y RECOMENDACIONES
1. El local del Proyecto “Rehabilitación del Servicio de Agua Potable y

Alcantarillado Sanitario de la Urb.Tres de Octubre, Localidad de Casa
Grande - Distrito Casa Grande- Ascope - La Libertad”., se encuentra ubicado
en la Urb. Tres de Octubre, perteneciente al Distrito de Casa Grande, Provincia
de Ascope, Departamento de La Libertad.
2. Se realizarón las Pruebas de Campo, que consistierón en 2 Calicatas a Cielo

Abierto (C-1 y C-2). Las Calicatas se realizarón hasta una profundidad de 1.50
m.
3. El subsuelo está conformado de la siguiente manera:
0.00 - 0.25 m. Se encuentra una capa de relleno conformado por suelo

orgánico y cierta basura.
0.25 - 1.50 m. Se encuentra un estrato de arena pobremente graduada SP, de
baja plasticidad, de color gris claro a amarillo oscuro, de poca a regular
humedad, de compacidad relativa suelta a media, conteniendo de manera
aislada gravas menudas de 1/2". La Compacidad relativa de la arena va
aumentando conforme nos profundizamos. No se nota el NAF a la profundidad
explorada, con respecto al nivel inicial del terreno.
4. En base a los trabajos de campo, ensayos de laboratorio, perfiles y registros

estratigráficos y caracterlsticas de las estructuras, se recomienda cimentar en el
material conformado por arena pobremente graduada, de poca plasticidad (SP),
de estado de compacidad suelta a media a una profundidad de cimentación
mínima de acuerdo a lo planteando para el presente estudio:
Tipo de Cimiento Profundidad Desplante Df Ancho B

(m) (m)
Cimiento Corrido 1.50 1.00
5. La Capacidad Portante Admisible del terreno a las profundidades de cimentación
mínima indicadas es como se indica a continuacion:
Capacidad Admisible Densidad Relativa N (SPT)

Tipo de Cimiento
(kg/cm2) (%)
0.912 49.00 18
Cimiento Corrido
6. Para el cálculo del asentamiento total de las cimentaciones siguiendo la

metodología del Asentamiento Inmediato según Meyerhoff basado en el Numero
de Golpes N (SPT), es como se indica a continuación:
Asentamiento
Tipo de Cimiento
(cm)
Cimiento Corrido 0.842
7. De acuerdo con la nueva Norma Técnica de Edificación E-030 Diseño

Sismoresistente y el predominio del suelo de la cimentación, se recomienda
adoptar en los análisis sismo-resistente de las edificaciones, los siguientes
parámetros
Factor de Zona : Z = 0.40

Factor de Amplificación del Suelo : S = 1.2
Período que define la Plataforma del espectro : Tp = 0.60"
8. Para la zona de estudio se puede notar los siguientes Parámetros Dinámicos del
suelo de cimentación:
Módulo de Poissón (u) = 0.25

Módulo de Elasticidad (E) = 200.00 kg/cm2
Módulo de Poisson (G) = 80.00 kg/cm2
9. El subsuelo de actividad de cimentación no esta sujeta a socavaciones ni
deslizamientos, así como no se ha encontrado evidencias de hundimiento ni
levantamientos en el terreno. Así mismo la geodinámica externa en el área de
estudio no presenta en la actualidad riesgo alguno como posibles aluviones,
huaycos, deslizamientos de masas de tierra, inundaciones, etc.
10. En la zona del proyecto no se puede notar la presencia del nivel freatico a la
profundidad explorada, con respecto a la superficie natural del terreno. Para el
caso que se notase la presencia del NAF, se recomienda diseñar un sistema de
drenaje superficial y drenaje subterráneo para poder evacuar el agua de
filtración y pueda faciltar el proceso constructivo de las cimentaciones de las
estructuras de saneamiento y tambien evitar que afecten a la misma una vez
construidas.
11. Los ensayos de análisis químico indican lo siguiente :
La presencia de sales solubles totales es de 11900.00 p.p.m menor que 15000

p.p.m., indica que no ocasionará problemas de pérdida de resistencia mecánica
por problemas de lixiviación. (Lavado de sales).
Por lo tanto se recomienda el recubrimiento de las varillas de acero será mayor
que el comúnmente utilizado y el cemento a usar será el Tipo MS.
NOTA:
Las Conclusiones y Recomendaciones establecidas en el presente Informe Técnico

son solo aplicables para el área estudiada. De ninguna manera se puede aplicar a
otros sectores a otros fines.
II. INFORME TECNICO
II.1 GENERALIDADES
II.1.1 Objetivo del Estudio
El presente estudio tiene por objeto describir los trabajos de campo, laboratorio y
gabinete, Ilevados a cabo en el sector de Urb. Tres de Octubre, perteneciente al
Distrito de Casa Grande, Provincia de Ascope, del Departamento de La Libertad,
para determinar las caracteristicas físico - mecánicas del suelo dentro de la
profundidad activa y a partir de ellas, los parámetros necesarios para el desarrollo
del Proyecto de Saneamiento denominado “Rehabilitación del Servicio de Agua
Potable y Alcantarillado Sanitario de la Urb.Tres de Octubre, Localidad de
Casa Grande - Distrito Casa Grande- Ascope - La Libertad”. que la empresa
RISHAM CONTRATISTAS GENERALES SAC., tiene previsto realizar.
Dichos parámetros son: Profundidad y Tipo de Cimentación, Capacidad Portante
Admisible del terreno adoptado como suelo de cimentación, Pautas generales de
diseño y construcción en relación con los suelos.
II.1.2 Ubicacion y Descripción del Area en Estudio
El Proyecto de saneamiento denominado “Rehabilitación del Servicio de Agua

Casa Grande - Distrito Casa Grande- Ascope - La Libertad”. se encuentra
ubicado en la Urb. Tres de Octubre, perteneciente al Distrito de Casa Grande,
Provincia de Ascope, Departamento de La Libertad.
II.1.3 Acceso al Area en Estudio
El Sector de la Urb. Tres de Octubre, perteneciente al Distrito de Casa Grande,

Provincia de Ascope, lugar donde se encuentra el proyecto de saneamiento
denominado “Rehabilitación del Servicio de Agua Potable y Alcantarillado
Sanitario de la Urb.Tres de Octubre, Localidad de Casa Grande - Distrito Casa
Grande- Ascope - La Libertad”. se localiza al Nor-Este de la Ciudad de Trujillo, a 1
hora con 40 minutos de recorrido en auto desde el centro de la ciudad de Trujillo,
siguiendo la ruta de la Panamericana Norte, pasando por las Localidades de
Chicama, Chiclín, Chocope, Casa Grande hasta llegar a la zona de estudio.
II.1.4 Clima
Durante el Invierno, que se presenta en los meses de Mayo a Setiembre la

temperatura promedio mínima alcanza los 15° C y en el Verano que se presenta en
Ios meses de Diciembre a Marzo la temperatura maxima puede alcanzar los 32° C.
Deberan tomarse las previsiones en caso, de que pueda presentarse nuevamente
situaciones desfavorables del clima, originado por la presencia de otro fenómeno del
Niño.
La temperatura máxima puede alcanzar los 34° C y podrían presentarse
precipitaciones pluviales de gran magnitud, como las registradas en los primeros
meses de años anteriores, pudiendo generar problemas a la infraestructura por
construir.
II.2 GEOLOGIA Y SISMICIDAD
II.2.1 Geologia
El proyecto de saneamiento denominado “Rehabilitación del Servicio de Agua

Casa Grande - Distrito Casa Grande- Ascope - La Libertad”. está ubicado en la
Urb. Tres de Octubre, Distrito de Casa Grande, Provincia de Ascope, Departamento
de La Libertad. De acuerdo al Mapa Geológico, se identificó en el área de Estudio
un grupo litológico principal constituido por un depósito de sedimentos de tipo aluvial
cuya edad geológica pertenece al cuaternario reciente (Q-al).
En el area en estudio no se determinó la presencia del Nivel Freático hasta la
profundidad explorada. Asimismo no se determinó la presencia de estructuras
geológicas importantes, como fallas, discordancias, grietas pronunciadas, etc.
Desde el punto de vista petrografico es un suelo sedimentario, de aspecto uniforme
que puede clasificarse como conglomerados de cantos rodados pequeños, gravas y
arenas intimamente mezcladas; los agregados que forman este tipo de material son
en su totalidad ígneos.
La geodinámica externa en el area de estudio no presenta en la actualidad riesgo
alguno como posibles aluviones, huaycos, deslizamientos de masas de tierra,
inundaciones, etc.
La litologia del suelo fue caracterizado por un suelo del tipo transportado,
identificándose en la superficie material de rellenos y luego Arenas Pobremente
Graduadas.
II.2.2 Sismicidad
De acuerdo al Nuevo Mapa de Zonificación Sísmica del Perú, segun la nueva

Norma Sismo Resistente (NTE E- 030) y del Mapa de Distribución de Máximas
Intensidades Sísmicas observadas en el Perú, presentado por el Dr. Ing. Jorge
Alva Hurtado (1984), el cual se basa en isosistas de sismos peruanos y datos de
intensidades puntuales de sismos históricos y sismos recientes; se concluye que el
área en estudio se encuentra dentro de la zona de Alta Sismicidad ( Zona 3),
existiendo la posibilidad de que ocurran sismos de intensidades tan considerables
como VIII a IX en la escala Mercali Modificada.
De acuerdo con la nueva Norma Técnica NTE E - 30 y el predominio del suelo bajo
la cimentación, se recomienda adoptar en los diseños Sismo-Resistentes, los
siguientes parámetros:
Factor de Zona : Z = 0.40
Factor de Amplificación del suelo : S = 1.2
Período que define la plataforma del espectro : Tp = 0.60 ”
II.3 TRABAJOS DE CAMPO
Con la finalidad de definir el perfil estratigrafico del área de estudio, se realizaron

exploraciones del suelo mediante la excavación de calicatas y muestreos del suelo.
Calicatas
Se excavarón estratégicamente 2 calicatas o pozos de exploración a cielo abierto,
asignándoles como C-1 y C-2, las cuales fueron convenientemente ubicadas en la
zona a construirse. Los respectivos registros de la Estratigrafia se presentan en el
Capítulo correspondiente de ANEXOS .
Muestreo
De cada uno de los horizontes representativos de suelos se extrajeron muestras
alteradas que debidamente identificadas se remitieron al laboratorio para los
ensayos correspondientes para la identificacion y clasificacion de suelos. Asimismo
se realizo los ensayo de densidad natural en la calicata C-1, a una profundidad de
1.50 m. debajo del nivel del terreno natural.
II.4 ENSAYOS DE LABORATORIO
ENSAYOS ESTANDAR:
Con las muestras de suelos tomadas en el campo se han efectuado los siguientes
ensayos, con fines de identificació y clasificación de suelos:
- Análisis Granulométricos por Tamizado (Norma ASTM D422)
- Límite Líquido (Norma ASTM D423)
- Límite Plástico (Norma ASTM D424)
- Contenido de Humedad (ASTM-D2216)
- Peso Específico Relativo de Sólidos (ASTM D854)
ENSAYOS ESPECIALES:
- Densidades Máximas y Mínimas secas
- Sales Solubles Totales (Ex Itintec)
II.5 TRABAJOS DE GABINETE
II.5.1 Perfil Estratigráfico

En base a la información obtenida de los trabajos de campo y de los ensayos de
laboratorio, se han establecido un perfil estratigráfico: Segun la calicata
(previamente ubicadas) C-1.
II.5.2 Conformación del Subsuelo:
Calicata C-1

0.25 -1.50 m. Se encuentra un estrato de arena pobremente graduada SP, de
aumentando conforme nos profundizamos. No se nota el NAF a la profundidad
explorada, con respecto al nivel inicial del terreno.
Calicata C-2

0.25 -1.50 m. Se encuentra un estrato de arena pobremente graduada SP, de
aumentando conforme nos profundizamos. No se nota el NAF con respecto al
nivel inicial del terreno.
II.6 ANALISIS DE LA CIMENTACION.
II.6.1 Profundidad de la Cimentación

Basado en los trabajos de campo, ensayos de laboratorio, perfiles y registros
estratigraficos, caracteristica de la estructura, se recomienda cimentar en la arena
pobremente gradada (SP), a una profundidad de cimentación mínima de acuerdo a
lo siguiente:
Tipo de Cimiento Profundidad Desplante Df Ancho B

(m) (m)
Cimiento Corrido 1.50 1.00
II.6.2 Tipo de Cimentación
Dada la naturaleza del terreno a cimentar y las magnitudes posibles de las cargas
transmitidas se recomienda utilizar una Cimentación Superficial, tal como
Cimentación Corrida.
II.6.3 Cálculo de la Capacidad Portante Admisible

Se ha determinado la capacidad portante admisible del terreno en base a las
caracteristicas del subsuelo y se han propuesto dimensiones recomendables para la
cimentación.
Segun Terzaghi y Peck:
. Cimientos Corridos
qul = sc*C*Nc + 1/2*sτ*δ*B*Nτ + sq*δ*Df*Nq (1)
qad = qul / F.S.
Donde:
qul : = capacidad última de carga en kg/cm2.
qad: = capacidad portante admisible eri kg/cm2.
F.S. : = factor de seguridad = 3
δ := peso específico total.
B : = ancho de la zapata o cimiento corrido en mt
Df. : = profundidad de la cimentación.
Nc,Nτ ,Nq: = parámetros que son función de φ
sc, sτ, sq: = factores de forma.
C : = cohesión en (kg/cm2)
a) CIMIENTO CORRIDO
C = 0.00 kg/cm2
φ = 21 °
F.S.= 3.0
Df = 1.50 m. Nc = 15.82 sc = 1.45

B = 1.00 m. Nτ = 6.20 st = 0.60
3
γ = 1.66 gr/cm Nq = 7.07 sq = 1.38
De (1) se tiene :
qul = 2.736 kg/cm2
qad = 0.912 kg/cm2
II.6.4 Cálculo de Asentamientos
Para el análisis de cimentaciones tenemos los Ilamados Asentamientos Totales y

los Asentamientos Diferenciales, de los cuales los asentamientos diferenciales
son los que podrían comprometer la seguridad de la estructura si sobrepasa una
pulgada, que es el asentarniento máximo tolerable para estructuras convencionales.
El asentamiento de la cimentación se calculará en base a la teoria de la elasticidad
(Lambe y Whitman, 1964), considerando el tipo de cimentación superficial
recomendado. Se asume que el esfuerzo neto transmitido es uniforme en ambos
casos.
El asentamiento elastico inicial será:

S = ∆qs B(1-u2) If / Es
donde:
S = asentamiento (cm)
∆qs = esfuerzo neto transmisible (kg/cm2)
B = ancho de cimentación (cm)
Es= módulo de Elasticidad (kg/cm2)
u = relación de Poisson
If =factor de influencia que depende de la forma y la rigidez de la cimentación.
Las propiedades elásticas del suelo de cimentación fueron asumidas a partir de

tablas publicadas con valores para el tipo de suelo existente donde ira desplantada
la cimentación.
Para este tipo de suelo de arenas limosas donde ira desplantada la cimentación es
conveniente considerar un módulo de elasticidad de E= 2000 Tn/m2 y un coeficiente
de Poisson de u = 0.25.
Los cálculos de asentamiento se han realizado considerando cimentación rígida y
flexible, se considera ademas que los esfuerzos transmitidos son iguales a la
capacidad admisible de carga.
a) CIMIENTO CORRIDO (Df = 1.50 m.)
∆qs = 0.912 kg/cm2

B = 100 cm.
Es = 200 kg/cm2
If = 1.97 (flexible)
If = 1.83 (rígido)
u = 0.25
Se obtiene:
Cimentación flexible : S = 0.842 cm.
Cimentación rígida : S = 0.783 cm.
Por tanto el asentamiento máximo en esta zona sera de 0.842 cm., inferior a lo
permisible 2.54 cm. (1" ). Entonces no se presentarán problemas por asentamiento.
II.7. AGRESIÓN AL SUELO DE CIMENTACIÓN
Se concluye que el estrato de suelo que forma parte del contorno donde irá
desplantada la cimentación contiene concentraciones moderadas de sulfatos sales
solubles totales y cloruros, que podrían atacar al concreto y la armadura de la
cimentación. Por lo tanto el recubrimiento de las varillas de acero será mayor que el
comunmemente utilizado y el cemento a usar será el Tipo MS.
DETALLE DE CIMENTACIÓN
ESTRUCTURA DE SANEAMIENTO:
Leyenda
B = ancho (m)
¾ Cimiento Corrido:
Df = Profundidad de
- Alternativa A: Desplante (m)
Cimiento
Df = 1.50 m.
Mínimo
B = 1.00 m.
II.8 REFERENCIAS
- Norma E - 050, Suelos y Cirnentaciones.
- Norma E - 030, Diseño Sismorresistente.
- Alva Hurtado J. E., Meneses J. y Guzmán V. (1984), "Distribución de

Máximas intensidades Sismicas Observadas en el Peru", V Congreso
Nacional de Ingenieria Civil, Tacna, Peru.
- Juarez Badillo - Rico Rodriguez : Mecánica de Suelos, Tomos I,II.
- Karl Terzaghi / Ralph B. Peck : Mecánica de suelos en la Ingeniería

Practica. Segunda Edición 1973.
- T. William Lambe / Robert V. Whitman. Primera Edición 1972.
- Roberto Michelena / Mecánica de Suelos Aplicada. Primera Edición 1991
- Reglamento Nacional de Construcciones - CAPECO. Quinta . Edición

1987.
- RNC Normas de Diseño Sismo Resistente.
- Cimentaciones de Concreto Armado en Edificaciones - ACI American

Concrete Institute. Segunda Edición 1993.
- Geotecnia para Ingenieros, Principios Básicos. Alberto J. Martinez Vargas /

CONCYTEC 1990.
III. ANEXOS
III.1. PLANO DE UBICACION
PLANO DE UBICACIÓN GEOGRAFICA
“Rehabilitación del Servicio de Agua Potable y Alcantarillado Sanitario de la

Urb. Tres de Octubre, localidad de Casa Grande - Distrito
Casa Grande - Ascope - La Libertad”,
III.2. PERFIL ESTRATIGRAFICO
SOLICITANTE:
PROYECTO :
NIVEL FREATICO:
PROFUNDIDAD :
COTA TERRENO :
UBICACION :
CALICATA :
FECHA :
Material de arenas
pobremente graduadas con
limos, de color gris
oscuro, poca humedad,
compacidad suelta a
media, conteniendo gravas
menudas de 1/2".
Material de arenas
pobremente graduadas con
limos, de color amarillo
claro, regular humedad,
compacidad media,
conteniendo de manera
aislada gravas menudas de
1".
SOLICITANTE:
PROYECTO :
NIVEL FREATICO:
PROFUNDIDAD :
COTA TERRENO :
UBICACION :
CALICATA :
FECHA :
Material de arenas
pobremente graduadas, de
color gris claro, poca
humedad, compacidad
media, conteniendo de
manera aislada gravas
menudas de 1/2".
Material de arenas
pobremente graduadas, de
color amarillo claro,
regular humedad,
compacidad media,
conteniendo de manera
aislada gravas menudas de
1".Se nota el NAF=1.60 m.
III.3. ENSAYOS DE LABORATORIO
CONTENIDO DE HUMEDAD
SOLICITANTE: RISHAM CONTRATISTAS GENERALES SAC.
PROYECTO: “REHABILITACIÓN DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO
DISTRITO CASA GRANDE, ASCOPE, LA LIBERTAD“
UBICACIÓN: URB. TRES DE OCTUBRE - CASA GRANDE - ASCOPE - LA LIBERTAD
FECHA: DICIEMBRE DEL 2011 CALICATA : C-1
Calicata Nº : 1
Profundidad : 1.10 m.
Lata N° : 1 2
Peso de la muestra húmeda + lata (gr) 45,30 51,00
Peso de la muestra seca + lata (gr) 41,53 46,00
Peso del agua (gr) 3,77 5,00
Peso de la lata (gr) 13,00 13,00
Peso de la muestra seca (gr) 28,53 33,00
Contenido de humedad (%) 13,21 15,15
Contenido de humedad Promedio (%) 14,18
Calicata Nº : 1
Profundidad : 1,50 m.
Lata N° : 3 4
CONTENIDO DE HUMEDAD
FECHA: DICIEMBRE DEL 2011 CALICATA : C-2
Calicata Nº : 2
Lata N° : 5 6
Calicata Nº : 2
Lata N° : 7 8
ENSAYO DE DENSIDAD MAXIMA Y MINIMA
FECHA: DICIEMBRE DEL 2011
IDENTIFICACION DE LA MUESTRA
CALICATA : C-1
MUESTRA : M-1
PROFUNDIDAD (m) : 0.25 - 3.00
CLASIFICACION (SUCS) : SP
ENSAYO DE DENSIDAD MAXIMA
Densidad Máxima ( máx) : 1,42 gr/cm3
ENSAYO DE DENSIDAD MINIMA
Densidad Mínima ( mín) : 1,29 gr/cm3


FECHA: DICIEMBRE DEL 2011 PROF. : INDICADA
CONTENIDO DE SALES SOLUBLES TOTALES
Calicata Nº : 1
Lata N° : 1 2
Peso del recipiente vacío (gr) 116,90 116,90
Peso recip.+ Peso agua destilada + sales (gr) 179,59 179,00
Peso del recipíente + sales (gr) 117,58 117,58
Peso de la sal (gr) 0,68 0,68
Contenido de Sales (%) 1,08 1,10
Contenido Promedio de Sales (%) 1,09
FECHA: DICIEMBRE DEL 2011 PROF. : INDICADA
CONTENIDO DE SALES SOLUBLES TOTALES
Calicata Nº : 2
Lata N° : 3 4
Peso del recipiente vacío (gr) 116,90 116,90
Peso recip.+ Peso agua destilada + sales (gr) 179,00 178,00
Peso del recipíente + sales (gr) 117,63 117,64
Peso de la sal (gr) 0,73 0,74
Contenido de Sales (%) 1,18 1,21
Contenido Promedio de Sales (%) 1,19
ANALISIS GRANULOMETRICO

FECHA: DICIEMBRE DEL 2011 CALICATA : C-1 Prof.: 1,50 m.
TAMIZ ABERTURA PESO %PESO %PESO RETENIDO %QUE

Nº mm RETENIDO RETENIDO ACUMULADO PASA
2" 50,80 0,00 0,00 0,00 100,00
1 1/2" 38,10 0,00 0,00 0,00 100,00
1" 25,40 0,00 0,00 0,00 100,00
3/4" 19,00 0,00 0,00 0,00 100,00
1/2" 12,70 0,00 0,00 0,00 100,00
3/8" 8,46 6,55 0,20 0,20 99,80
1/4" 6,35 21,33 0,67 0,87 99,13
Nº 4 4,76 35,60 1,11 1,98 98,02
Nº 8 2,38 43,00 1,34 3,32 96,68
Nº 10 2,00 350,00 10,93 14,25 85,75
Nº 16 1,19 155,00 4,84 19,09 80,91
Nº 20 0,84 213,40 6,66 25,75 74,25
Nº 30 0,59 236,10 7,37 33,13 66,87
Nº 40 0,425 680,00 21,23 54,36 45,64
Nº 50 0,297 356,00 11,11 65,47 34,53
Nº 60 0,250 314,60 9,82 75,29 24,71
Nº 80 0,177 360,00 11,24 86,53 13,47
Nº 100 0,149 125,00 3,90 90,44 9,56
Nº 200 0,074 121,33 3,79 94,22 5,78
Recipiente - 185,00 5,78 100,00 0,00
Sumatoria 3202,91 100,00
D10 = 0.17 D30= 0.29 D60= 0,5O Cu > 6 1 < Cc < 3 LL: 20.20
Clasificación SUSC : SP-SM (Arena pobremente graduada con limos) LP: 15.20
IP: 5.00
200 100 40 10 4 3/4" 2"

100,00
90,00
Porcentaje Acumulado Que Pasa (%)
80,00
70,00
60,00
50,00
40,00
30,00
20,00
10,00
0,00
0,01 0,10 1,00 10,00
Diámetros De Las Partículas (mm)
ANALISIS GRANULOMETRICO

FECHA: DICIEMBRE DEL 2011 CALICATA : C-2 Prof.: 1,50 m.
TAMIZ ABERTURA PESO %PESO %PESO RETENIDO %QUE

Nº mm RETENIDO RETENIDO ACUMULADO PASA
2" 50,80 0,00 0,00 0,00 100,00
1 1/2" 38,10 0,00 0,00 0,00 100,00
1" 25,40 0,00 0,00 0,00 100,00
3/4" 19,00 0,00 0,00 0,00 100,00
1/2" 12,70 0,00 0,00 0,00 100,00
3/8" 8,46 7,22 0,25 0,25 99,75
1/4" 6,35 13,22 0,46 0,71 99,29
Nº 4 4,76 45,00 1,56 2,27 97,73
Nº 8 2,38 54,35 1,88 4,15 95,85
Nº 10 2,00 224,00 7,77 11,92 88,08
Nº 16 1,19 190,00 6,59 18,51 81,49
Nº 20 0,84 205,44 7,12 25,64 74,36
Nº 30 0,59 267,00 9,26 34,90 65,10
Nº 40 0,425 565,20 19,60 54,50 45,50
Nº 50 0,297 287,00 9,95 64,45 35,55
Nº 60 0,250 298,00 10,33 74,79 25,21
Nº 80 0,177 300,00 10,40 85,19 14,81
Nº 100 0,149 165,00 5,72 90,91 9,09
Nº 200 0,074 156,00 5,41 96,32 3,68
Recipiente - 106,00 3,68 100,00 0,00
Sumatoria 2883,43 100,00
D10 = 0.14 D30= 0.29 D60= 0,59 Cu > 6 1 < Cc < 3 LL: NP
Clasificación SUSC : SP ( Arena pobremente graduada ) LP: NP
IP: NP
200 100 40 10 4 3/4" 2"

100,00
90,00
Porcentaje Acumulado Que Pasa (%)
80,00
70,00
60,00
50,00
40,00
30,00
20,00
10,00
0,00
0,01 0,10 1,00 10,00
Diámetros De Las Partículas (mm)
GRAVEDAD ESPECIFICA (Gs)

Calicata : 1
DESCRIPCION UNIDAD CANTIDAD

1.-Peso de la fiola grs. 153,70
2.-Peso de la fiola + 500 cm3 grs. 648,00
de agua.
3.-Peso de la fiola + 50cm3 grs. 290,00
de agua.
de agua + Muestra Seca.
5.-Peso de la Muestra Seca . grs. 204,00
6.-Peso de la fiola + Muestra grs. 776,00
+ 500 cm3 de agua.
7.-Peso Sumergido grs. 128,00
8.-Volumen. cm3 76,00
9.-Peso específ. Partícul. Finas gr/cm3. 2,68
10.-Peso especif. del agua gr/cm3. 1,00
11.-Gravedad específica sólidos 2,68
GRAVEDAD ESPECIFICA (Gs)

Calicata : 2
DESCRIPCION UNIDAD CANTIDAD

1.-Peso de la fiola grs. 153,70
2.-Peso de la fiola + 500 cm3 grs. 648,11
de agua.
de agua.
de agua + Muestra Seca.
5.-Peso de la Muestra Seca . grs. 203,75
6.-Peso de la fiola + Muestra grs. 776,00
+ 500 cm3 de agua.
7.-Peso Sumergido grs. 127,89
8.-Volumen. cm3 75,86
9.-Peso específ. Partícul. Finas gr/cm3. 2,69
10.-Peso especif. del agua gr/cm3. 1,00
11.-Gravedad específica sólidos 2,69
III.4. FOTOGRAFIAS
FOTOGRAFIA Nº 1
Vista Panorámica de la zona de estudio.

(Urb. Tres de Octubre – Casa Grande - Ascope - La Libertad.)
C ‐ 01
PROF. 1.50 m.
RED DE AGUA
DIC. 2011
URB. 03 DE
OCTUBRE
CASAGRANDE
FOTOGRAFIA Nº 2
Vista Panorámica de la calicata C-1. Nótese el tipo de material superficial,

Conformado por material de relleno en estado suelto y luego la presencia
de arena pobremente graduada con cierto limo SP-SM.
C ‐ 01
PROF. 1.50 m.
RED DE AGUA
DIC. 2011
URB. 03 DE
OCTUBRE
CASAGRANDE

FOTOGRAFIA Nº 3
Vista del Perfil Estratigráfico del suelo de cimentación de la

Calicata C-1, a la profundidad de 1.50 m. Nótese la presencia de
Arena pobremente graduada con limos SP-SM, de compacidad suelta
a media, de poca humedad. No se nota el NAF a la profundidad
Explorada.
C ‐ 02
PROF. 1.50 m.
RED DE
ALCANTARILLADO
DIC. 2011
URB. 03 DE
OCTUBRE
CASAGRANDE

FOTOGRAFIA Nº 4
Vista Panorámica de la calicata C-2. Nótese el tipo de material

Superficial, conformado por material de relleno en estado suelto y
Luego la presencia de arena pobremente graduada SP, de poca
Humedad y compacidad suelta.
C ‐ 02
PROF. 1.50 m.
RED DE
ALCANTARILLADO
DIC. 2011
URB. 03 DE OCTUBRE
CASAGRANDE
FOTOGRAFIA Nº 5
Vista del Perfil Estratigráfico del suelo de cimentación de la calicata C-2,

a la profundidad de 1.50 m. Nótese inicialmente el relleno superficial
y luego la presencia de arena pobremente graduada SP, de compacidad
Media y regular humedad. No se nota el NAF a la profundidad
explorada.

Rehabilitación de agua potable y alcantarillado en Urb. Tres de Octubre

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Rehabilitación de agua potable y alcantarillado en Urb. Tres de Octubre

Cargado por

Copyright:

Formatos disponibles

“Rehabilitación del Servicio de Agua Potable

y Alcantarillado Sanitario de la Urb. Tres de

Diciembre del 2011.

Proyecto y Construcción de Obras Civiles

SOLICITADO : RISHAM CONTRATISTAS GENERALES SAC.

PROYECTO : “Rehabilitación del Servicio de Agua Potable y

Alcantarillado Sanitario de la Urb.Tres de Octubre,

Localidad de Casa Grande - Distrito Casa Grande-

LUGAR : Localidad : Urb. Tres de Octubre.

Distrito : Casa Grande.

DICIEMBRE DEL 2011

II. INFORME TECNICO

II.2 GEOLOGIA Y SISMICIDAD

II.3 TRABAJOS DE CAMPO

II.4 ENSAYOS DE LABORATORIO

II.5 TRABAJOS DE GABINETE

II.5.1 Perfil Estratigrafico

II.6 ANALISIS DE LA CIMENTACION

II.6.1 Profundidad de la Cimentación

II.7 AGRESION AL SUELO DE CIMENTACION

III.1 PLANO DE UBICACIÓN GEOGRÁFICA

III.2 PERFIL ESTRATIGRAFICO

III.3 ENSAYOS DE LABORATORIO

III.3.1 CONTENIDO DE HUMEDAD

I.1 CONCLUSIONES Y RECOMENDACIONES

1. El local del Proyecto “Rehabilitación del Servicio de Agua Potable y

2. Se realizarón las Pruebas de Campo, que consistierón en 2 Calicatas a Cielo

3. El subsuelo está conformado de la siguiente manera:

0.00 - 0.25 m. Se encuentra una capa de relleno conformado por suelo

4. En base a los trabajos de campo, ensayos de laboratorio, perfiles y registros

Tipo de Cimiento Profundidad Desplante Df Ancho B

Capacidad Admisible Densidad Relativa N (SPT)

6. Para el cálculo del asentamiento total de las cimentaciones siguiendo la

7. De acuerdo con la nueva Norma Técnica de Edificación E-030 Diseño

Factor de Zona : Z = 0.40

Módulo de Poissón (u) = 0.25

11. Los ensayos de análisis químico indican lo siguiente :

La presencia de sales solubles totales es de 11900.00 p.p.m menor que 15000

Las Conclusiones y Recomendaciones establecidas en el presente Informe Técnico

II.1.1 Objetivo del Estudio

II.1.2 Ubicacion y Descripción del Area en Estudio

El Proyecto de saneamiento denominado “Rehabilitación del Servicio de Agua

II.1.3 Acceso al Area en Estudio

El Sector de la Urb. Tres de Octubre, perteneciente al Distrito de Casa Grande,

Durante el Invierno, que se presenta en los meses de Mayo a Setiembre la

II.2 GEOLOGIA Y SISMICIDAD

El proyecto de saneamiento denominado “Rehabilitación del Servicio de Agua

De acuerdo al Nuevo Mapa de Zonificación Sísmica del Perú, segun la nueva

II.3 TRABAJOS DE CAMPO

Con la finalidad de definir el perfil estratigrafico del área de estudio, se realizaron

II.4 ENSAYOS DE LABORATORIO

II.5 TRABAJOS DE GABINETE

II.5.1 Perfil Estratigráfico

II.5.2 Conformación del Subsuelo:

0.00 - 0.25 m. Se encuentra una capa de relleno conformado por suelo

0.00 - 0.25 m. Se encuentra una capa de relleno conformado por suelo

II.6 ANALISIS DE LA CIMENTACION.

II.6.1 Profundidad de la Cimentación

Tipo de Cimiento Profundidad Desplante Df Ancho B

II.6.3 Cálculo de la Capacidad Portante Admisible

Segun Terzaghi y Peck:

Df = 1.50 m. Nc = 15.82 sc = 1.45

II.6.4 Cálculo de Asentamientos
